公開番号2025067809
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024148352
出願日2024-08-30
発明の名称画素回路及び表示モジュール
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類G09F 9/30 20060101AFI20250417BHJP(教育;暗号方法;表示;広告;シール)
要約【解決手段】本願の実施例は、表示パネルの分野に関する画素回路及び表示モジュールを提供する。当該画素回路は、発光素子の第1電極に電気的に接続され、前記発光素子を駆動して発光させるための駆動モジュールと、第1端が前記発光素子の第1電極に電気的に接続され、第2端が第1基準電圧信号線に電気的に接続され、前記駆動モジュールから提供された駆動電流の一部を前記第1基準電圧信号線に伝送するための分流分岐回路と、を含む。
【効果】本願の実施例に係る画素回路及び表示モジュールによれば、表示パネルの表示輝度ムラの問題を十分に改善することができ、表示パネルの表示効果及び使用性能を効果的に向上させる。

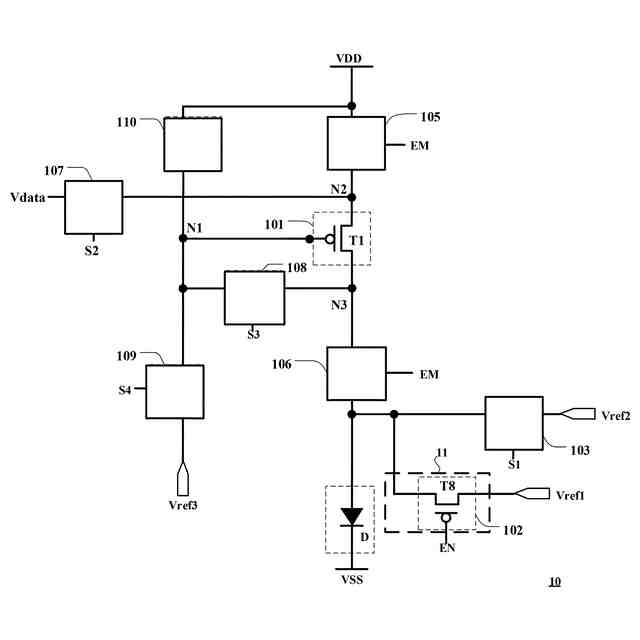

【選択図】図1

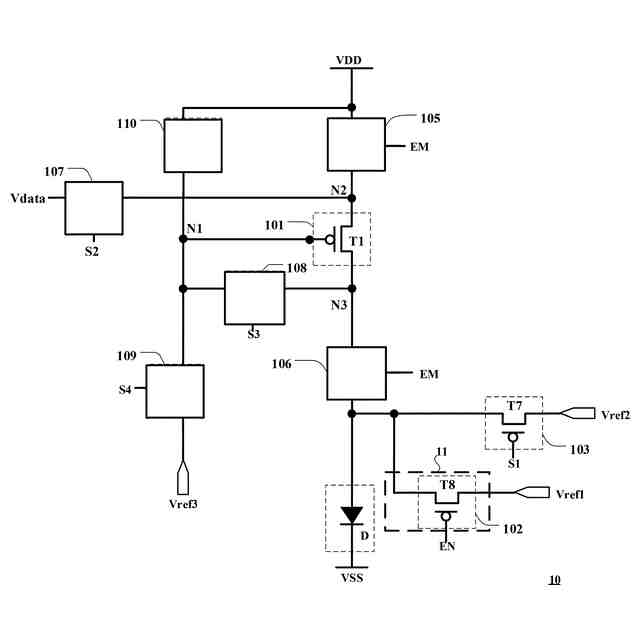

特許請求の範囲【請求項１】
駆動モジュールと分流分岐回路を含み、
前記駆動モジュールは、発光素子の第１電極に電気的に接続され、前記発光素子を駆動して発光させ、
前記分流分岐回路の第１端は、前記発光素子の第１電極に電気的に接続され、前記分流分岐回路の第２端は、第１基準電圧信号線に電気的に接続され、前記分流分岐回路は、前記駆動モジュールから供給された駆動電流の一部を前記第１基準電圧信号線に伝送するために用いられる、
ことを特徴とする画素回路。
続きを表示（約 3,800 文字）【請求項２】
前記第１基準電圧信号線が伝送する第１基準電圧信号は、電圧値が可変の電圧信号である、
ことを特徴とする請求項１に記載の画素回路。
【請求項３】
前記分流分岐回路は分流スイッチモジュールを含み、前記分流スイッチモジュールの制御端は目標制御信号線に電気的に接続され、前記分流スイッチモジュールの第１端は前記発光素子の第１電極に電気的に接続され、前記分流スイッチモジュールの第２端は前記第１基準電圧信号線に電気的に接続され、前記分流スイッチモジュールは前記目標制御信号線の制御によりオン又はオフするように構成され、
好ましくは、前記画素回路は、第１リセットモジュールをさらに含み、前記第１リセットモジュールの制御端は、第１走査信号線に電気的に接続され、前記第１リセットモジュールの第１端は、前記発光素子の第１電極に電気的に接続され、前記第１リセットモジュールの第２端は、第２基準電圧信号線に電気的に接続され、前記第１リセットモジュールは、前記第１走査信号線の制御によりオンになり、前記第２基準電圧信号線における第２基準電圧信号を前記発光素子の第１電極に伝送し、前記発光素子の第１電極をリセットし、
好ましくは、前記分流スイッチモジュールは前記発光素子の発光期間でオンになり、前記第１リセットモジュールは第１リセット期間でオンになり、前記第１リセット期間と前記発光期間とは時間的に重ならなく、
好ましくは、前記発光素子の第２電極は第１電源電圧信号線に電気的に接続され、前記第１基準電圧信号線と前記第１電源電圧信号線は異なる信号線である、
ことを特徴とする請求項１に記載の画素回路。
【請求項４】
前記画素回路に接続された前記発光素子の輝度が第１所定の輝度閾値以下である場合、前記分流スイッチモジュールは、前記目標制御信号線の制御によりオンになり、
好ましくは、前記画素回路に接続された前記発光素子の輝度が第１輝度である場合、前記第１基準電圧信号線は第１電圧値の第１基準電圧信号を伝送し、前記画素回路に接続された前記発光素子の輝度が第２輝度である場合、前記第１基準電圧信号線は第２電圧値の第１基準電圧信号を伝送し、前記第１輝度及び前記第２輝度はいずれも前記第１所定の輝度閾値以下であり、前記第１輝度は前記第２輝度と異なり、前記第１電圧値は前記第２電圧値と異なり、
好ましくは、前記第１輝度は前記第２輝度より小さく、前記第１電圧値は前記第２電圧値より小さい、
ことを特徴とする請求項３に記載の画素回路。
【請求項５】
前記画素回路に接続された前記発光素子の輝度が第１所定の輝度閾値以下であることは、前記画素回路が位置する表示パネルの輝度レベルが第１輝度レベル閾値以下であること、及び／又は、前記画素回路に接続された前記発光素子のグレースケールが第１グレースケール閾値以下であること、及び／又は、前記画素回路が位置する表示パネルの１フレームの表示画像における複数のサブ画素のグレースケールの平均値が第２グレースケール閾値以下であること、及び／又は、前記画素回路が位置する表示パネルの１フレームの表示画像におけるグレースケールが前記第１グレースケール閾値以下である前記サブ画素の数が第１数量閾値より大きいこと、及び／又は、前記画素回路が位置する表示パネルの１フレームの表示画像におけるグレースケールが前記第１グレースケール閾値以上である前記サブ画素の数が第２数量閾値以下であることを含む、
ことを特徴とする請求項４に記載の画素回路。
【請求項６】
前記画素回路に接続された前記発光素子の輝度が第１所定の輝度閾値より大きい場合、前記第１基準電圧信号線は、第１基準電圧信号を伝送せず、及び／又は、前記分流スイッチモジュールは、前記目標制御信号線の制御によりオフになり、
好ましくは、前記画素回路に接続された前記発光素子の輝度が前記第１所定の輝度閾値より大きいことは、前記画素回路が位置する表示パネルの輝度レベルが第１輝度レベル閾値より大きいこと、及び／又は、前記画素回路に接続された前記発光素子のグレースケールが第１グレースケール閾値より大きいこと、及び／又は、前記画素回路が位置する表示パネルの１フレームの表示画像における複数のサブ画素のグレースケールの平均値が第２グレースケール閾値より大きいこと、及び／又は、前記画素回路が位置する表示パネルの１フレームの表示画像におけるグレースケールが前記第１グレースケール閾値以下である前記サブ画素の数が第１数量閾値以下であること、及び／又は、前記画素回路が位置する表示パネルの１フレームの表示画像におけるグレースケールが前記第１グレースケール閾値より大きい前記サブ画素の数が第２数量閾値より大きいことを含む、
ことを特徴とする請求項３に記載の画素回路。
【請求項７】
前記分流分岐回路は、分圧モジュールをさらに含み、前記分圧モジュールは、前記分流スイッチモジュールの第１端と前記発光素子の第１電極との間に電気的に接続され、及び／又は、前記分圧モジュールは、前記分流スイッチモジュールの第２端と前記第１基準電圧信号線との間に電気的に接続され、
好ましくは、前記分圧モジュールは抵抗を含み、
好ましくは、前記分圧モジュールのインピーダンスは、前記発光素子のインピーダンス以下であり、
好ましくは、前記第１基準電圧信号線は、電源モジュールの第１基準電圧信号出力端に電気的に接続され、
好ましくは、少なくとも２つの前記画素回路の前記分流分岐回路は、同一の前記第１基準電圧信号線を介して前記第１基準電圧信号出力端に電気的に接続されている、
ことを特徴とする請求項３に記載の画素回路。

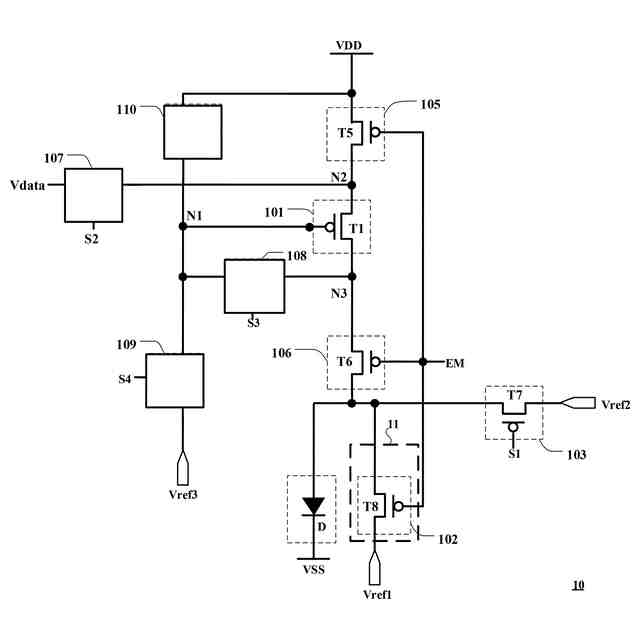

【請求項８】
前記駆動モジュールの制御端は第１ノードに電気的に接続され、前記駆動モジュールの第１端は第２ノードに電気的に接続され、前記駆動モジュールの第２端は第３ノードに電気的に接続され、
前記画素回路は、第１発光制御モジュール及び／又は第２発光制御モジュールをさらに含み、
前記第１発光制御モジュールの制御端は発光制御信号線に電気的に接続され、前記第１発光制御モジュールの第１端は第２電源電圧信号線に電気的に接続され、前記第１発光制御モジュールの第２端は前記第２ノードに電気的に接続され、
前記第２発光制御モジュールの制御端は前記発光制御信号線に電気的に接続され、前記第２発光制御モジュールの第１端は前記第３ノードに電気的に接続され、前記第２発光制御モジュールの第２端は前記発光素子の第１電極に電気的に接続され、
好ましくは、前記目標制御信号線は、他用として前記発光制御信号線にされるか、又は、前記目標制御信号線と前記発光制御信号線は、２つの異なる信号線であり、
好ましくは、前記目標制御信号線は、行方向に沿って配列された複数の前記画素回路を含む少なくとも２行の画素回路の前記分流スイッチモジュールの制御端に電気的に接続されている、
ことを特徴とする請求項３に記載の画素回路。

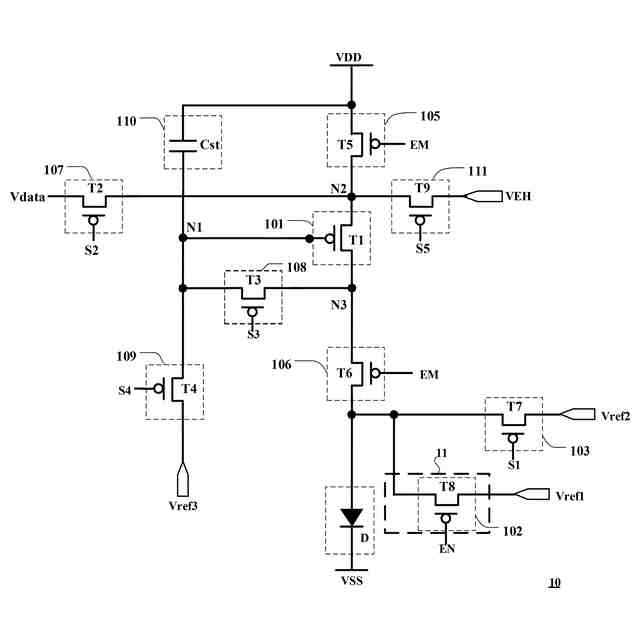

【請求項９】

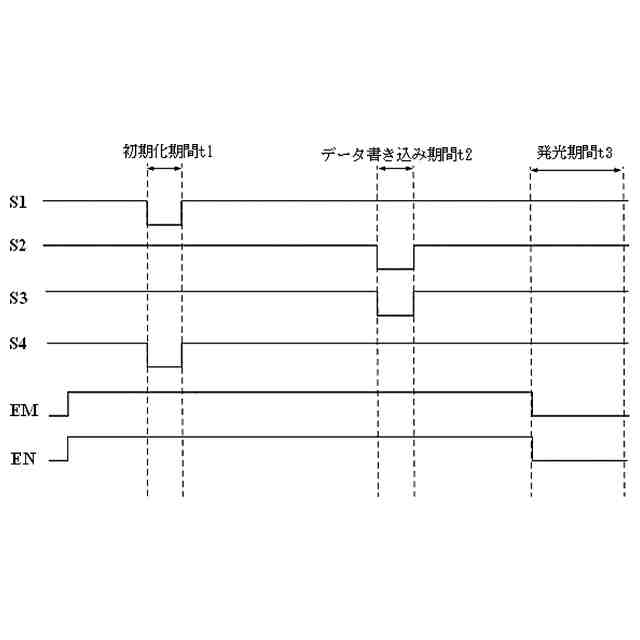

前記画素回路は、データ書き込みモジュールと、閾値補償モジュールと、第２リセットモジュールと、記憶モジュールと、をさらに含み、
前記データ書き込みモジュールの制御端が第２走査信号線に電気的に接続され、前記データ書き込みモジュールの第１端がデータ信号線に電気的に接続され、前記データ書き込みモジュールの第２端が第２ノードに電気的に接続され、
前記閾値補償モジュールの制御端が第３走査信号線に電気的に接続され、前記閾値補償モジュールの第１端が前記第１ノードに電気的に接続され、前記閾値補償モジュールの第２端が前記第３ノードに電気的に接続され、
前記第２リセットモジュールの制御端が第４走査信号線に電気的に接続され、前記第２リセットモジュールの第１端が前記第１ノードに電気的に接続され、前記第２リセットモジュールの第２端が第３基準電圧信号線に電気的に接続され、前記第２リセットモジュールは、前記第４走査信号線の制御によりオンになり、前記第３基準電圧信号線の第３基準電圧信号を前記第１ノードに伝送して前記第１ノードをリセットし、
前記記憶モジュールの第１端は前記第２電源電圧信号線に電気的に接続され、前記記憶モジュールの第２端は前記第１ノードに電気的に接続され、
好ましくは、前記画素回路は、バイアス調整モジュールをさらに含み、
前記バイアス調整モジュールの制御端が第５走査信号線に電気的に接続され、前記バイアス調整モジュールの第１端がバイアス電圧信号線に電気的に接続され、前記バイアス調整モジュールの第２端が第２ノード又は第３ノードに電気的に接続されている、
ことを特徴とする請求項８に記載の画素回路。
【請求項１０】
請求項１乃至９のいずれか一項に記載の画素回路を含む表示パネルを含むことを特徴とする表示モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、表示パネルの技術分野に属し、特に画素回路及び表示モジュールに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
表示技術の急速な発展に伴い、フルスクリーン表示は携帯電話などの携帯表示装置の発展傾向になっている。有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙ：ＯＬＥＤ）及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ：ＬＥＤ）などの技術に基づく平面表示装置は、高画質、省電力、本体の薄型及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、ノートパソコン、デスクトップパソコンなどの各種消費型電子製品に広く応用され、表示装置における主流となっている。しかし、現在のＯＬＥＤ表示製品の使用性能は向上する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本願の実施例は、表示パネルの表示輝度ムラの問題を十分に改善して表示パネルの表示効果及び使用性能を効果的に向上させることができる画素回路及び表示モジュールを提供する。
【課題を解決するための手段】
【０００４】
第１態様として、本願の実施例は、画素回路を提供し、当該画素回路は、駆動モジュールと分流分岐回路を含み、
駆動モジュールは、発光素子の第１電極に電気的に接続され、発光素子を駆動して発光させ、
分流分岐回路の第１端は、発光素子の第１電極に電気的に接続され、分流分岐回路の第２端は、第１基準電圧信号線に電気的に接続され、分流分岐回路は、駆動モジュールから供給された駆動電流の一部を第１基準電圧信号線に伝送するために用いられる。
【０００５】
本願の第１態様の実施形態によれば、第１基準電圧信号線によって伝送される第１基準電圧信号は、電圧値が可変の電圧信号である。
【０００６】
本願の第１態様の実施形態によれば、分流分岐回路は分流スイッチモジュールを含み、分流スイッチモジュールの制御端は目標制御信号線に電気的に接続され、分流スイッチモジュールの第１端は発光素子の第１電極に電気的に接続され、分流スイッチモジュールの第２端は第１基準電圧信号線に電気的に接続され、分流スイッチモジュールは目標制御信号線の制御によりオン又はオフするために用いられる。
【０００７】
本願の第１態様の実施形態によれば、画素回路は、第１リセットモジュールをさらに含み、第１リセットモジュールの制御端は、第１走査信号線に電気的に接続され、第１リセットモジュールの第１端は、発光素子の第１電極に電気的に接続され、第１リセットモジュールの第２端は、第２基準電圧信号線に電気的に接続され、第１リセットモジュールは、第１走査信号線の制御によりオンになり、第２基準電圧信号線における第２基準電圧信号を発光素子の第１電極に伝送し、発光素子の第１電極をリセットするために用いられる。
【０００８】
本願の第１態様の実施形態によれば、分流スイッチモジュールは発光素子の発光期間でオンになり、第１リセットモジュールは第１リセット期間でオンになり、第１リセット期間と発光期間とは時間的に重ならない。
【０００９】
本願の第１態様の実施形態によれば、発光素子の第２電極は、第１電源電圧信号線に電気的に接続され、第１基準電圧信号線と第１電源電圧信号線とは異なる信号線である。
【００１０】
本願の第１態様の実施形態によれば、画素回路に接続された発光素子の輝度が第１所定の輝度閾値以下である場合、分流スイッチモジュールは、目標制御信号線の制御によりオンになる。
（【００１１】以降は省略されています）
