公開番号2025076711
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188495
出願日2023-11-02
発明の名称注射針穿刺訓練用モデル
出願人個人
代理人個人
主分類G09B 23/36 20060101AFI20250509BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】実際の動物を必要とせず、複数回使用可能な注射針穿刺訓練用モデルを提供する。

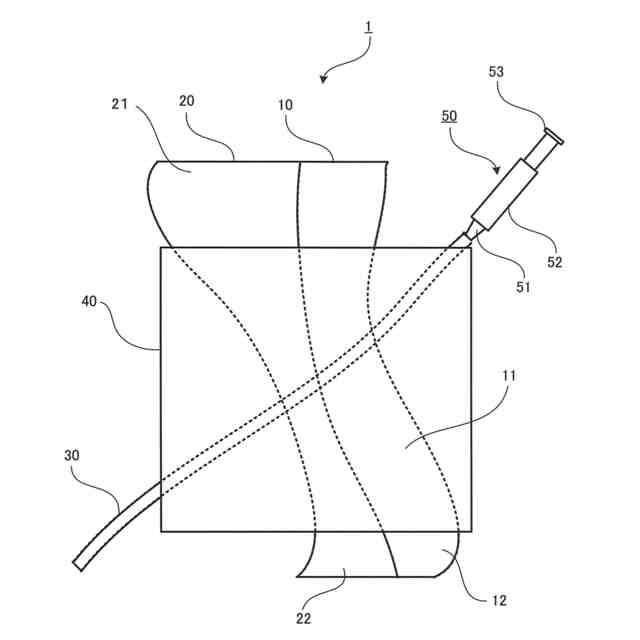

【解決手段】動物の脚において注射針の穿刺を行う部分近傍を模した形状の樹脂製の第1部材10と、第1部材10の両側面の少なくとも何れか一方において、その一部に配置された、第1部材10と同等もしくはより硬い樹脂製の第2部材20と、第1部材10と第2部材20の片側において、第1部材10と第2部材20に亘って配置される樹脂製の模擬血管30と、第1部材10、第2部材20及び模擬血管30の少なくとも一部を覆い、かつ、第1部材10、第2部材20及び模擬血管30のすべての部材を覆うように配置される樹脂製の模擬皮膚40と、を備えた注射針穿刺訓練用モデル1。
【選択図】図1
特許請求の範囲【請求項１】
動物の脚において注射針の穿刺を行う部分近傍を模した形状の樹脂製の第１部材と、
前記第１部材の少なくとも一部に配置された、前記第１部材と同等もしくはより硬い樹脂製の第２部材と、
前記第１部材と前記第２部材に亘って配置される樹脂製の模擬血管と、
前記第１部材、前記第２部材及び前記模擬血管の少なくとも一部を覆い、かつ、前記第１部材、前記第２部材及び前記模擬血管のすべての部材を覆うように配置される樹脂製の模擬皮膚と、
を備えた注射針穿刺訓練用モデル。
続きを表示（約 390 文字）【請求項２】
請求項１に記載の注射針穿刺訓練用モデルにおいて、
前記模擬血管に液体を注入する液体注入部を備えている注射針穿刺訓練用モデル。
【請求項３】
請求項１に記載の注射針穿刺訓練用モデルにおいて、

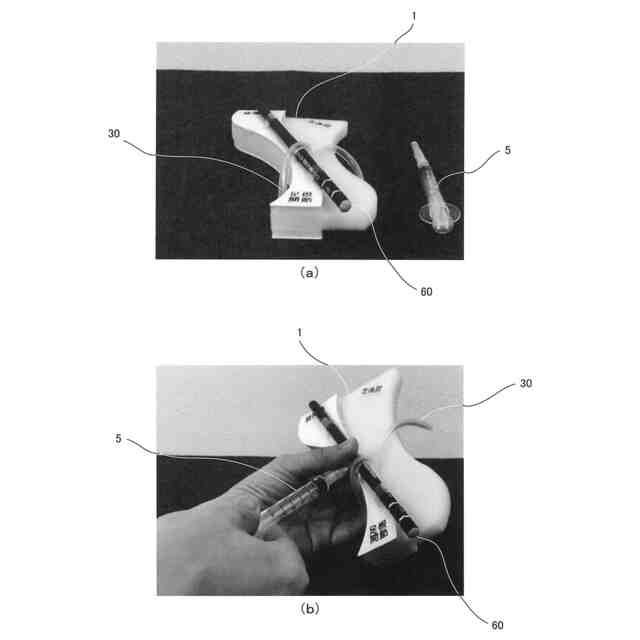

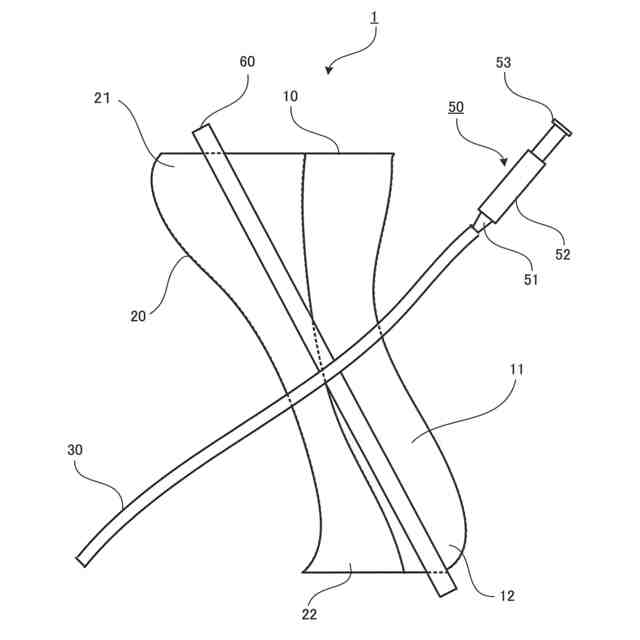

前記第２部材と前記模擬皮膚の間に配置され、前記第１部材及び前記第２部材に重ねた状態で前記模擬血管が配置される、前記第２部材と同等もしくはより硬い素材の柱状の模擬脛腓骨部を備えている注射針穿刺訓練用モデル。
【請求項４】
請求項１に記載の注射針穿刺訓練用モデルにおいて、
前記模擬血管の樹脂は、熱可塑性エラストマーである注射針穿刺訓練用モデル。
【請求項５】
請求項１～請求項４の何れか１項に記載の注射針穿刺訓練用モデルにおいて、
前記動物の脚は、犬の脚である注射針穿刺訓練用モデル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、犬などの動物の血管に注射針や採血針を穿刺する手技を訓練するための注射針穿刺訓練用モデルに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、犬などの動物の治療や採血などを行う際に注射針や採血針を穿刺するための手技訓練を行うための、動物実験手技訓練用動物血管モデルがある。この動物実験手技訓練用動物血管モデルは、動物の組織や表皮層に模したゲル状物の部材中の表面近くに模擬血管を封入するとともにゲル状物からなる部材を動物に装着できるようにしたものである。このように、動物実験手技訓練用動物血管モデルがゲル状物で構成されているため柔軟性を有し、実際の動物の組織と類似した感触を有することができる（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１６７３４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、上記従来の動物実験手技訓練用動物血管モデルは、使用時（穿刺訓練時）に実際の動物の採血する部位（前肢や後肢）に装着して使用するものであるため、穿刺訓練時に動物を準備する必要があるなど利便性に欠けるという問題がある。
【０００５】
本発明は、こうした課題に鑑みなされたもので、実際の動物を必要とせず、複数回使用可能な注射針穿刺訓練用モデルを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の適用例として実現することが可能である。なお、本欄における括弧内の参照符号や補足説明等は、本発明の理解を助けるために、後述する実施形態との対応関係を示したものであって、本発明を何ら限定するものではない。
【０００７】
［適用例１］
適用例１に記載の注射針穿刺訓練用モデル（１）は、
動物の脚において注射針の穿刺を行う部分近傍を模した形状の樹脂製の第１部材（１０）と、
前記第１部材（１０）の少なくとも一部に配置された、前記第１部材（１０）と同等もしくはより硬い樹脂製の第２部材（２０）と、
前記第１部材（１０）と前記第２部材（２０）に亘って配置される樹脂製の模擬血管（３０）と、
前記第１部材（１０）、前記第２部材（２０）及び前記模擬血管（３０）の少なくとも一部を覆い、かつ、前記第１部材（１０）、前記第２部材（２０）及び前記模擬血管（３０）のすべての部材を覆うように配置される樹脂製の模擬皮膚（４０）と、
を備えたことを要旨とする。
【０００８】
このような注射針穿刺訓練用モデル（１）では、樹脂製の第１部材（１０）が、動物の脚において、採血などの注射針の穿刺を行う部分近傍を模した形状となっており、その少なくとも一部に第１部材（１０）と同等もしくはより硬い樹脂製の第２部材（２０）が配置されている。
【０００９】
また、第１部材（１０）と第２部材（２０）に亘って配置される樹脂製の模擬血管（３０）を備え、さらに、第１部材（１０）、第２部材（２０）及び模擬血管（３０）の少なくとも一部を覆い、かつ、第１部材（１０）、第２部材（２０）及び模擬血管（３０）のすべての部材を覆うように配置される樹脂製の模擬皮膚（４０）を備えている。
【００１０】
したがって、模擬血管（３０）は、模擬皮膚（４０）に覆われた状態であるため、模擬血管（３０）に注射針を穿刺しようとすると、模擬血管（３０）の位置を、模擬皮膚（４０）上を手探りで確認する必要がある。このとき、模擬皮膚（４０）は樹脂製であるため実際の動物の皮膚と同様の弾性や柔らかさを有しており、血管を探り当てる場合の模擬度が高い。
（【００１１】以降は省略されています）
