公開番号2025106157
公報種別公開特許公報(A)
公開日2025-07-14
出願番号2024208716
出願日2024-11-29
発明の名称表示パネル、表示装置及び表示パネルの製造方法
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 59/122 20230101AFI20250707BHJP()

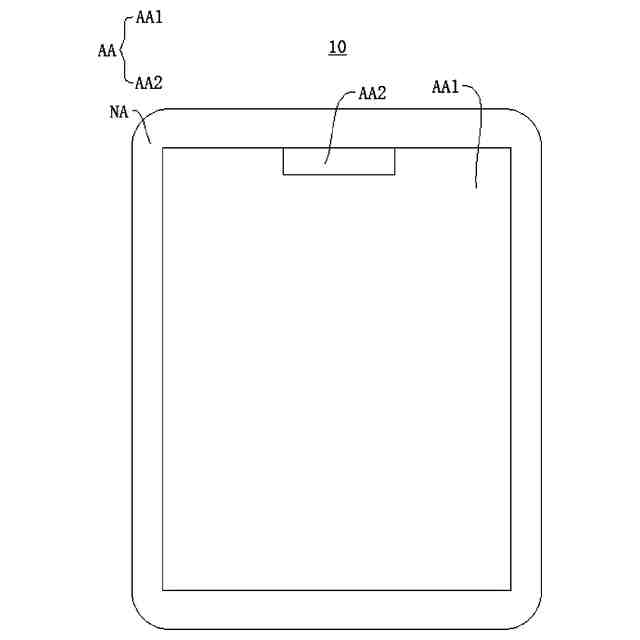

要約【課題】良好な光透過性能と動作安定性を有する表示パネル、表示装置及び表示パネルの製造方法を提供する。

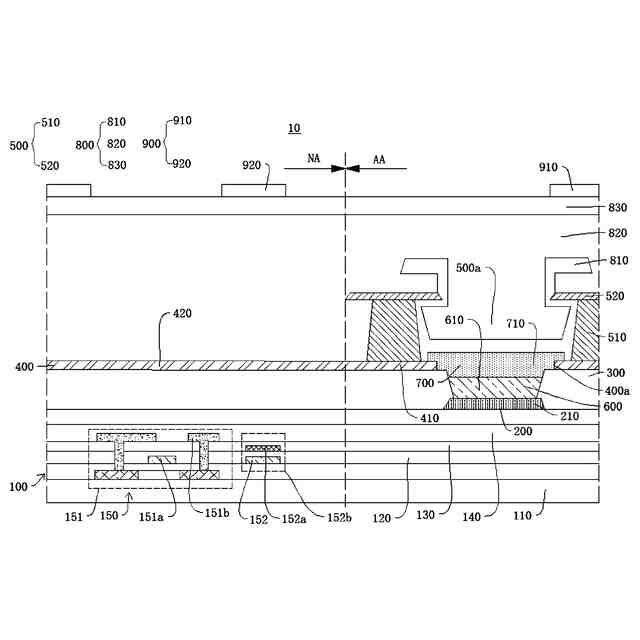

【解決手段】表示パネル10は、基板100と、基板100の一側に設けられ、接続部410及びシールド部420を含む導電層400と、導電層400の基板100から離れた側に設けられ、隔離開口500a及び光透過開口500bを囲んで形成し、シールド部420の少なくとも一部が光透過開口500bから露出する隔離構造500と、少なくとも一部が隔離開口500a内に設けられ接続部410に電気的に接続される第1電極710を含む第1電極層700と、を含む。
【選択図】図3
特許請求の範囲【請求項１】

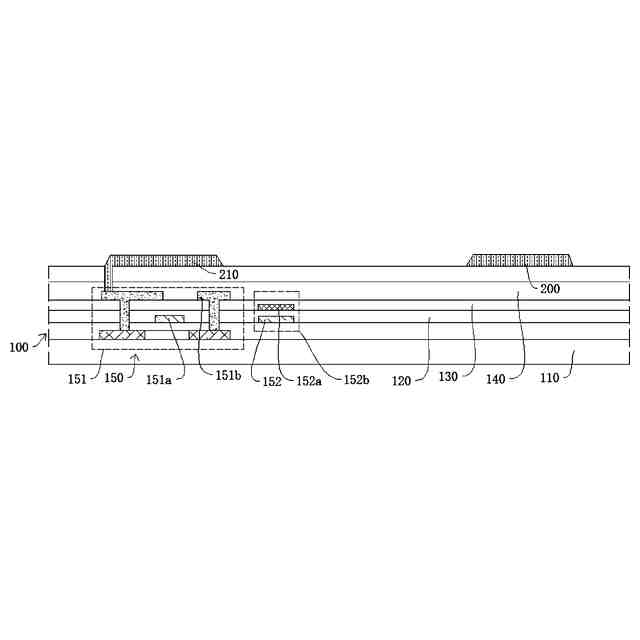

基板と、
前記基板の一側に設けられ、接続部及びシールド部を含む導電層と、
前記導電層の前記基板から離れた側に設けられ、隔離構造に囲まれて隔離開口及び光透過開口を形成し、前記シールド部の少なくとも一部が前記光透過開口から露出する前記隔離構造と、
少なくとも一部が前記隔離開口内に設けられ且つ前記接続部に電気的に接続される第１電極を含む第１電極層と、を含む、
ことを特徴とする表示パネル。
続きを表示（約 1,600 文字）【請求項２】
前記接続部には接続開口が設けられ、前記接続開口は前記隔離開口と連通し、前記第１電極の少なくとも一部は前記接続開口内に設けられる、
ことを特徴とする請求項１に記載の表示パネル。
【請求項３】
前記導電層の材料は、透明導電材料を含み、
前記導電層の材料は、酸化インジウム亜鉛、酸化インジウムスズ又は酸化亜鉛のうちの少なくとも１種類を含む、
ことを特徴とする請求項１に記載の表示パネル。
【請求項４】
前記接続部及び前記シールド部は一体構造であり、
前記隔離構造は、前記接続部の前記基板から離れた側に設けられる、
ことを特徴とする請求項１に記載の表示パネル。
【請求項５】

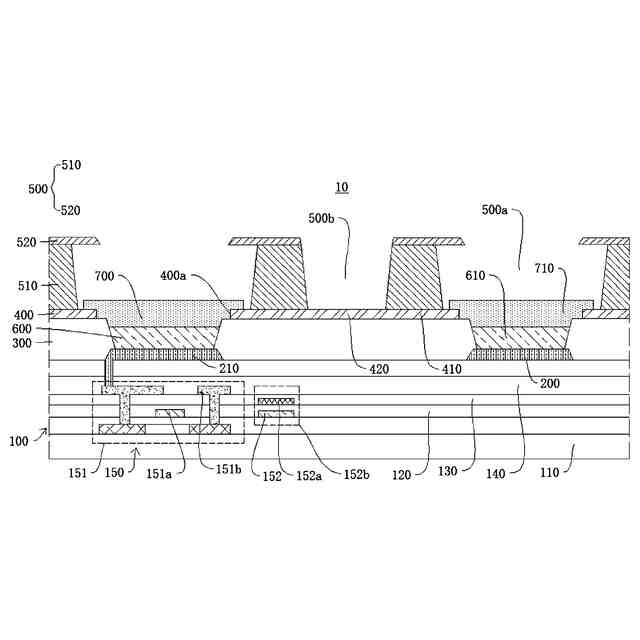

前記隔離構造は、隔離体と、前記隔離体の前記基板から離れた側に位置する鍔部とを含み、前記鍔部は、前記隔離開口に向かって前記隔離体から突出して設けられ、
前記接続部は、前記隔離開口内に延在し、
前記隔離体の前記基板上への正投影は、前記接続部の前記基板上への正投影内に位置し、
前記鍔部の前記光透過開口に向かう側の表面の前記基板上への正投影は、前記隔離体の前記基板から離れた側の表面の前記基板上への正投影内に位置し、
前記基板から離れる方向において、前記光透過開口の断面積が大きくなる、
ことを特徴とする請求項１に記載の表示パネル。
【請求項６】
前記シールド部の前記基板上への正投影と、前記光透過開口の前記基板上への正投影とは、少なくとも部分的に重なるように設けられ、
又は、前記シールド部の前記基板上への正投影は、前記光透過開口の前記基板上への正投影内に位置する、
ことを特徴とする請求項１に記載の表示パネル。
【請求項７】

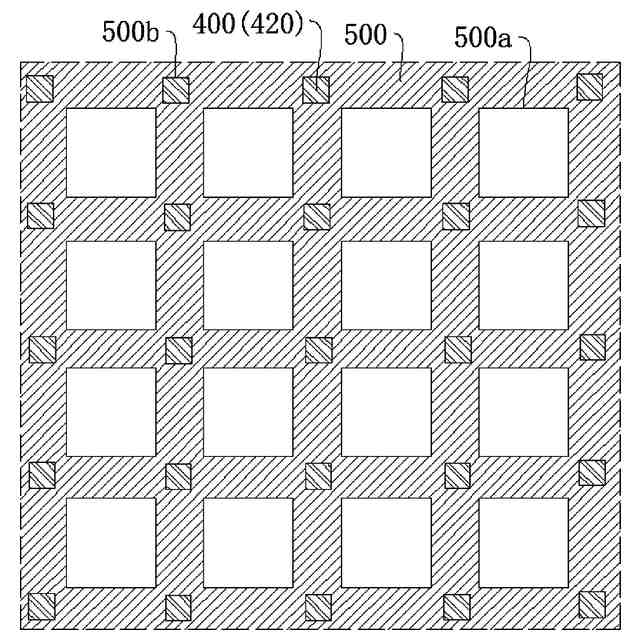

前記光透過開口の数は複数であり、複数の前記光透過開口は、前記隔離開口の周側に沿って設けられ、
前記光透過開口の前記基板上への正投影は、矩形、正方形、円形又は不規則な多角形である、
ことを特徴とする請求項１に記載の表示パネル。
【請求項８】

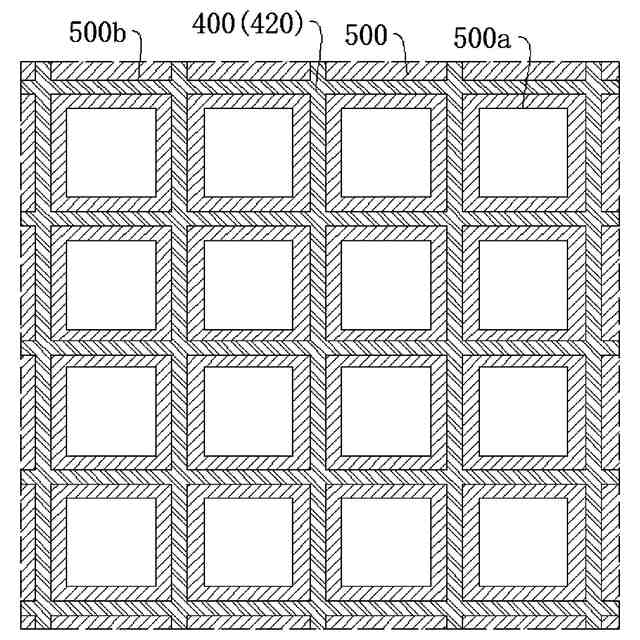

前記光透過開口の前記基板上への正投影は環状であり、前記光透過開口は、前記隔離開口の少なくとも一部を囲んで設けられる、
ことを特徴とする請求項１に記載の表示パネル。
【請求項９】

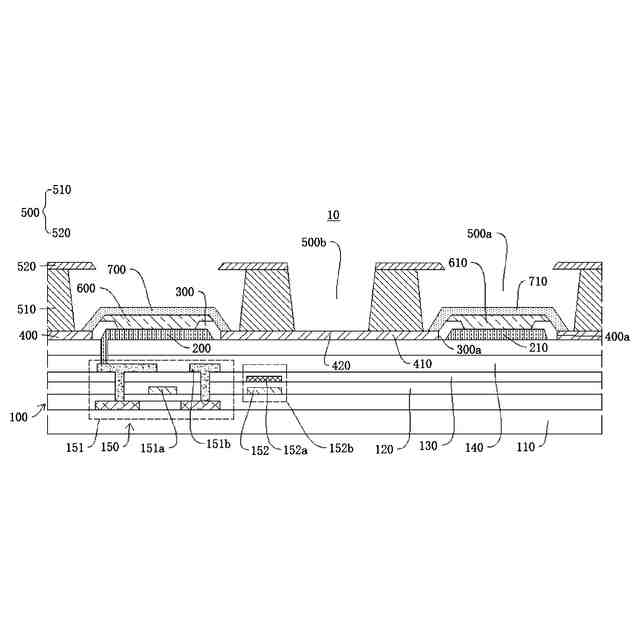

前記第１電極の前記基板に向かう側に位置する発光ユニットを含む発光層をさらに含み、
前記表示パネルは、前記発光ユニットの前記基板に向かう側に位置する第２電極を含む第２電極層をさらに含み、
前記表示パネルは、前記第２電極と前記接続部との間に設けられる画素画定部をさらに含み、
前記導電層は、前記画素画定部の前記基板から離れた側に設けられ、又は、前記画素画定部に収容溝が設けられ、前記導電層及び前記隔離構造の少なくとも一部は、前記収容溝内に位置する、
ことを特徴とする請求項１～８のいずれか１項に記載の表示パネル。
【請求項１０】
前記表示パネルは、前記隔離構造の前記基板から離れた側に位置するタッチアセンブリをさらに含み、前記タッチアセンブリは、タッチ電極を含み、前記タッチ電極の前記基板上への正投影は、前記光透過開口の前記基板上への正投影と重ならなく、
前記タッチ電極の前記基板上への正投影と前記隔離構造の前記基板上への正投影とは、少なくとも部分的に重なるように設けられ、又は前記タッチ電極の前記基板上への正投影は、前記隔離構造の前記基板上への正投影内に位置する、
ことを特徴とする請求項１～８のいずれか１項に記載の表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

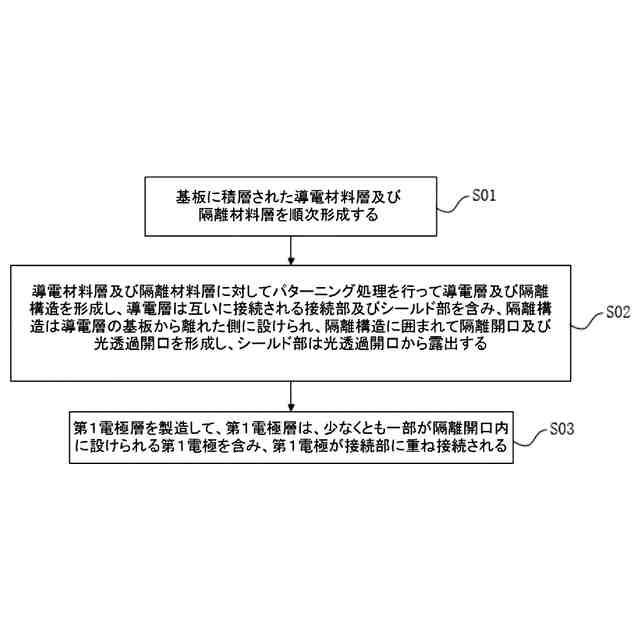

本願は表示技術分野に属し、特に表示パネル、表示装置及び表示パネルの製造方法に関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＯＬＥＤ）及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）などの技術に基づく平面表示装置は、高画質、省電力、本体の薄型化及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、ノートパソコン、デスクトップパソコンなどの各種消費型電子製品に広く応用され、主な表示装置となってきた。
【０００３】
しかし、現在のＯＬＥＤ表示製品の使用性能は向上する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願の実施例は、表示パネル、表示装置及び表示パネルの製造方法を提供し、表示パネルの光透過性能及び動作安定性を向上させることを目的とする。
【課題を解決するための手段】
【０００５】
本願の第１態様の実施例は、基板と、基板の一側に設けられ、接続部及びシールド部を含む導電層と、導電層の基板から離れた側に設けられ、隔離構造に囲まれて隔離開口及び光透過開口を形成し、シールド部の少なくとも一部が光透過開口から露出する隔離構造と、少なくとも一部が隔離開口内に設けられ且つ接続部に電気的に接続される第１電極を含む第１電極層と、を含む表示パネルを提供する。
【０００６】
本願の第１態様の実施形態によれば、接続部に接続開口が設けられ、接続開口は隔離開口と連通し、第１電極の少なくとも一部は接続開口内に設けられる。
【０００７】
本願の第１態様の上記いずれかの実施形態によれば、導電層の材料は、透明導電材料を含む。
【０００８】
本願の第１態様の上記いずれかの実施形態によれば、導電層の材料は、酸化インジウム亜鉛、酸化インジウムスズ酸化亜鉛のうちの少なくとも１種類を含む。
【０００９】
本願の第１態様の上記いずれかの実施形態によれば、接続部及びシールド部は一体構造である。
【００１０】
本願の第１態様の上記いずれかの実施形態によれば、隔離構造は、接続部の基板から離れた側に設けられる。
（【００１１】以降は省略されています）
