公開番号2025079797
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2024186097
出願日2024-10-22
発明の名称電源選択回路、表示パネル及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類G09G 3/3233 20160101AFI20250515BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】本出願は、電源選択回路、表示パネル及び表示装置を提供する。
【解決手段】電源選択回路は、電圧信号を発光サブ画素の第1電極に伝送し、少なくとも2組の発光サブ画素を組ごとに発光させるように制御する電圧信号線を含み、1組の発光サブ画素は、少なくとも1行の発光サブ画素又は少なくとも1行の発光サブ画素ユニットを含み、1つの発光サブ画素ユニットは、少なくとも2種の異なる発光サブ画素を含む。本出願の実施例によれば、各組の発光サブ画素の独立発光制御を実現することができ、発光サブ画素行の行ごとの点灯又は組ごとの点灯を実現することができる。
【選択図】図1
特許請求の範囲【請求項１】

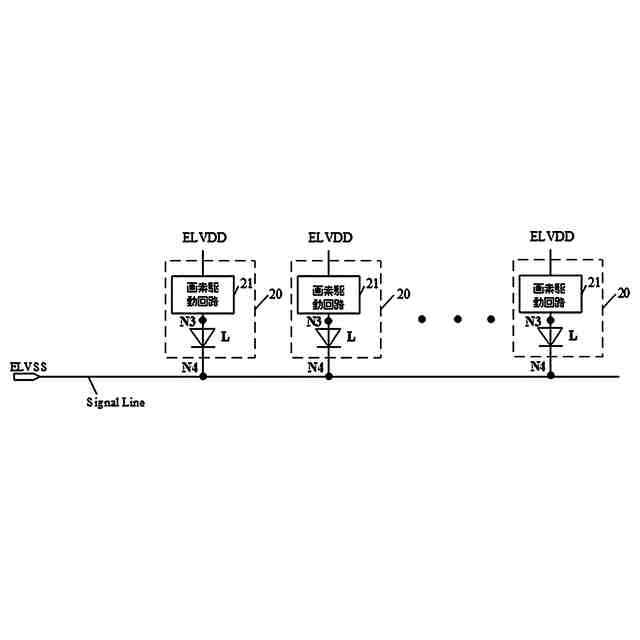

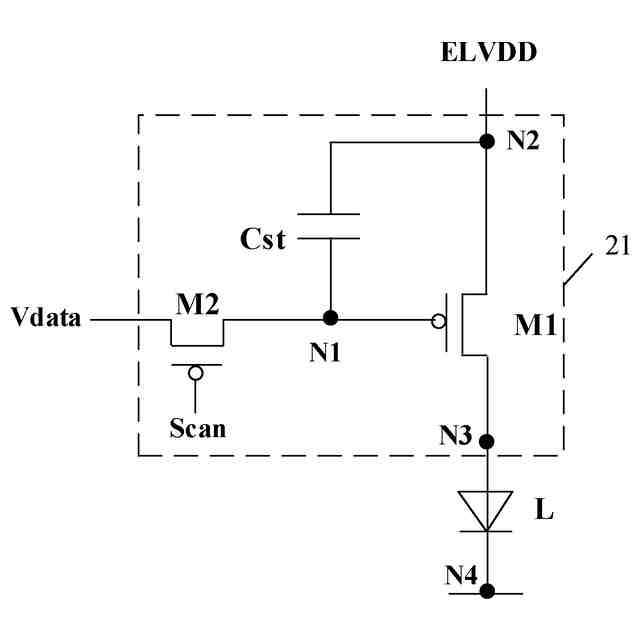

電圧信号を発光サブ画素の第１電極に伝送し、少なくとも２組の前記発光サブ画素を組ごとに発光させるように制御する電圧信号線を含み、
１組の前記発光サブ画素は、少なくとも１行の前記発光サブ画素又は少なくとも１行の発光サブ画素ユニットを含み、１つの前記発光サブ画素ユニットは、少なくとも２種の異なる前記発光サブ画素を含むことを特徴とする電源選択回路。
続きを表示（約 2,700 文字）【請求項２】
前記電圧信号線は、前記発光サブ画素の第２電極電圧と前記発光サブ画素の点灯電圧との差よりも小さい電圧信号を断続的に伝送し、
前記電圧信号線は、前記発光サブ画素の第２電極電圧と前記発光サブ画素の点灯電圧との差よりも小さい電圧信号、及び前記発光サブ画素の第２電極電圧と前記発光サブ画素の点灯電圧との差よりも大きい電圧信号を時分割で伝送し、
前記少なくとも２種の異なる前記発光サブ画素のうち、少なくとも一部が異なる前記発光サブ画素は異なる行に位置することを特徴とする請求項１に記載の電源選択回路。
【請求項３】
第１信号モジュールをさらに含み、前記電圧信号線は第１電圧信号線を含み、
前記第１信号モジュールの第１端は、前記第１電圧信号線に接続され、前記第１信号モジュールの第２端は１組の前記発光サブ画素の第１電極に接続され、前記第１信号モジュールの制御端は第１制御信号線に接続され、
発光段階において、前記第１電圧信号線に伝送される電圧信号は、前記発光サブ画素の第２電極電圧と前記発光サブ画素の点灯電圧との差よりも小さいことを特徴とする請求項１に記載の電源選択回路。
【請求項４】
第２信号モジュールをさらに含み、前記電圧信号線は第２電圧信号線をさらに含み、
前記第２信号モジュールの第１端は、前記第２電圧信号線に接続され、前記第２信号モジュールの第２端は前記第１信号モジュールの第２端に接続され、前記第２信号モジュールの制御端は第２制御信号線に接続され、
非発光段階において、前記第２電圧信号線に伝送される電圧信号は、前記発光サブ画素の第２電極電圧と前記発光サブ画素の点灯電圧との差よりも大きく、
前記第１信号モジュールは、第１トランジスタを含み、前記第１トランジスタの第１極は前記第１電圧信号線に接続され、前記第１トランジスタの第２極は１組の前記発光サブ画素の第１電極に接続され、前記第１トランジスタのゲートは前記第１制御信号線に接続され、
前記第２信号モジュールは、第２トランジスタを含み、前記第２トランジスタの第１極は前記第２電圧信号線に接続され、前記第２トランジスタの第２極は前記第１トランジスタの第２極に接続され、前記第２トランジスタのゲートは前記第２制御信号線に接続されることを特徴とする請求項３に記載の電源選択回路。
【請求項５】
前記第１トランジスタのタイプと第２トランジスタのタイプとは、反対であり、且つ前記第１制御信号線における信号と前記第２制御信号線における信号とは同じ信号であり、
前記第１制御信号線と前記第２制御信号線とは同一の信号線であり、
又は、前記第１のトランジスタのタイプと第２のトランジスタのタイプとは、同じであり、且つ前記第１の制御信号線における信号と前記第２の制御信号線における信号とは逆信号であることを特徴とする請求項４に記載の電源選択回路。
【請求項６】
前記第１制御信号線における信号と前記第２制御信号線における信号とは、いずれも段階的変位信号であり、
前記第１制御信号線における信号デューティ比及び前記第２制御信号線における信号デューティ比は、いずれも調整可能であることを特徴とする請求項４～５のいずれか一項に記載の電源選択回路。
【請求項７】
請求項１～６のいずれか一項に記載の電源選択回路とアレイ状に配列された複数組の発光サブ画素とを含み、

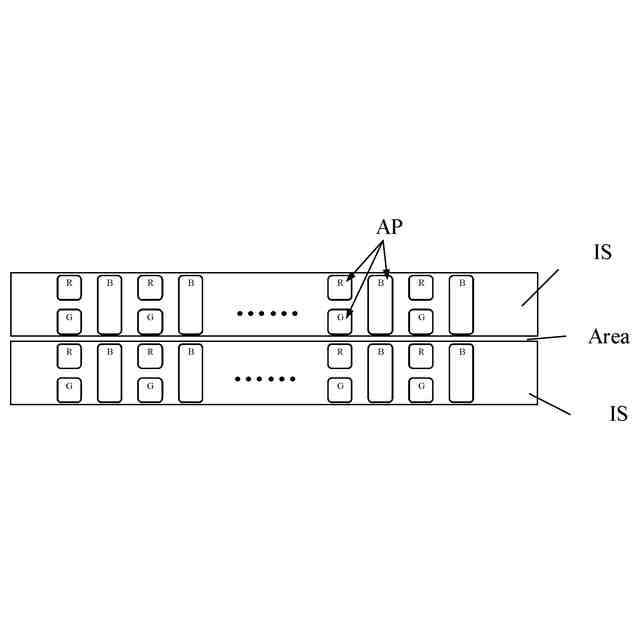

各組の前記発光サブ画素は、いずれも少なくとも１行の前記発光サブ画素又は少なくとも１行の発光サブ画素ユニットを含み、１つの前記発光サブ画素ユニットは少なくとも２種の異なる前記発光サブ画素を含み、同一組における前記発光サブ画素の第１電極は電気的に接続され、異なる組における前記発光サブ画素の第１電極は互いに絶縁され、
１つの前記電源選択回路は、１組の前記発光サブ画素の第１電極に接続されることを特徴とする表示パネル。
【請求項８】

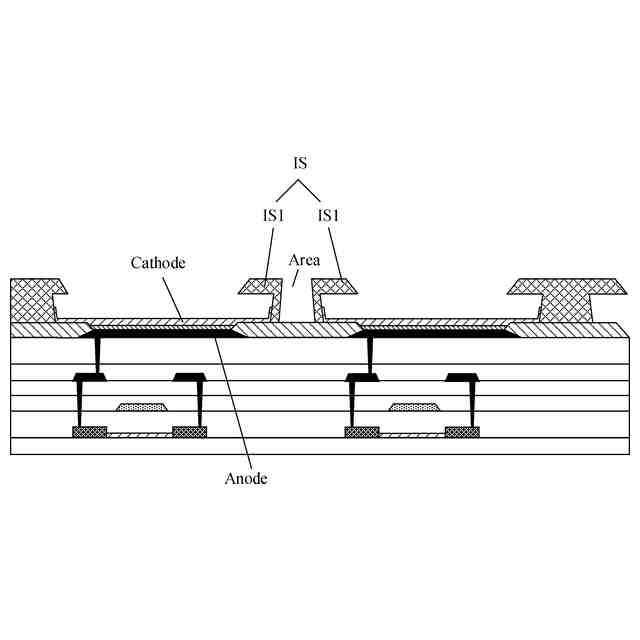

同一組における隣接する行の前記発光サブ画素又は前記発光サブ画素ユニットにおける発光サブ画素の第１電極は、隔離柱を介して電気的に接続され、
異なる組且つ隣接する行に位置する前記発光サブ画素又は前記発光サブ画素ユニットにおける発光サブ画素の間の前記隔離柱に、前記隔離柱を第１のサブ隔離柱と第２のサブ隔離柱とに分離するための遮断溝が設けられ、前記第１のサブ隔離柱と前記第２のサブ隔離柱とは絶縁され、異なる組且つ隣接する行に位置する１行の前記発光サブ画素又は前記発光サブ画素ユニットにおける発光サブ画素は、前記第１のサブ隔離柱に電気的に接続され、異なる組且つ隣接する行に位置する他の１行の前記発光サブ画素又は前記発光サブ画素ユニットにおける発光サブ画素は、前記第２のサブ隔離柱に電気的に接続され、
前記電源選択回路は、前記隔離柱に電気的に接続され、
前記隔離柱は、金属隔離柱を含み、
前記発光サブ画素の単一組の延在方向に垂直な方向において、前記隔離柱の導電部分の断面形状は、Ｔ字形又は逆台形を含むことを特徴とする請求項７に記載の表示パネル。
【請求項９】
前記表示パネルは、表示領域と非表示領域とを含み、前記発光サブ画素は、前記表示領域に位置し、前記電源選択回路は、前記非表示領域に位置し、
前記非表示領域は、前記表示領域の少なくとも一方側に位置し、
前記非表示領域は、前記表示領域の対向する両側に位置し、各側の前記非表示領域はいずれも前記電源選択回路を含み、
同一行の前記発光サブ画素又は前記発光サブ画素ユニットにおける発光サブ画素の第１電極は、複数の前記電源選択回路に接続され、
同一行の前記発光サブ画素又は前記発光サブ画素ユニットにおける発光サブ画素の第１電極は、２つの前記電源選択回路に接続され、同一行の前記発光サブ画素又は前記発光サブ画素ユニットにおける発光サブ画素の第１電極に接続される２つの前記電源選択回路のうち、一方の前記電源選択回路は前記表示領域側の前記非表示領域に位置し、他方の前記電源選択回路は前記表示領域の反対側の前記非表示領域に位置することを特徴とする請求項８に記載の表示パネル。
【請求項１０】
請求項７～９のいずれか１項に記載の表示パネルを含むことを特徴とする表示装置。

発明の詳細な説明【技術分野】
【０００１】
本出願は、表示技術分野に属し、特に、電源選択回路、表示パネル及び表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＯＬＥＤ）及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）などの技術に基づく平面表示装置は、高画質、省電力、本体の薄型及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、ノートパソコン、デスクトップパソコンなどの各種消費型電子製品に広く応用され、表示装置における主流となっている。
【０００３】
しかしながら、現在のＯＬＥＤ表示製品の使用性能を向上させる必要がある。
【発明の概要】
【０００４】
本出願の実施例は、従来技術において各領域の画面分割表示時に異なるリフレッシュ周波数で駆動できないという技術的問題を解決することができる電源選択回路、表示パネル及び表示装置を提供する。
【０００５】
第１態様において、本出願の実施例は、電圧信号を発光サブ画素の第１電極に伝送し、少なくとも２組の発光サブ画素を組ごとに発光させるように制御する電圧信号線を含み、１組の発光サブ画素は、少なくとも１行の発光サブ画素又は少なくとも１行の発光サブ画素ユニットを含み、１つの発光サブ画素ユニットは、少なくとも２種の異なる発光サブ画素を含むことを特徴とする電源選択回路を提供する。
【０００６】
いくつかの実施例において、電圧信号線は、発光サブ画素の第２電極電圧と発光サブ画素の点灯電圧との差よりも小さい電圧信号を断続的に伝送する。
【０００７】

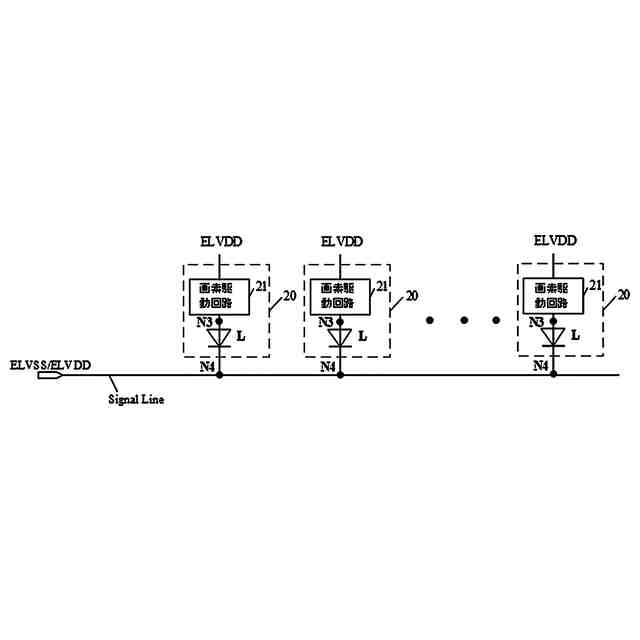

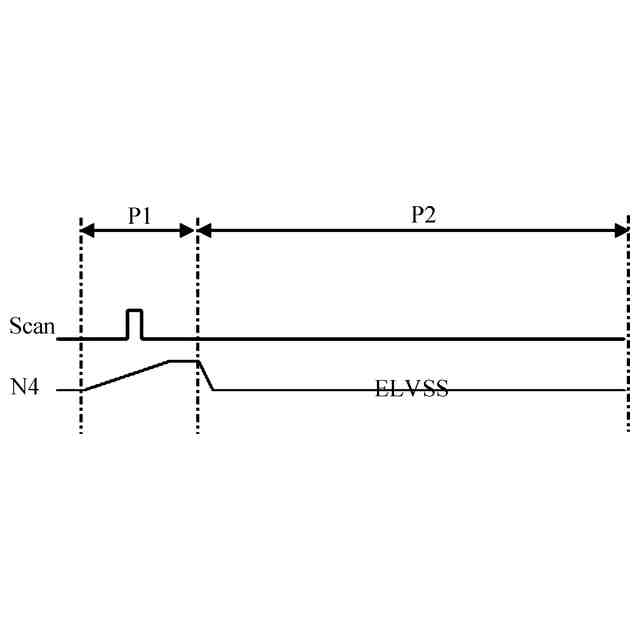

いくつかの実施例において、電圧信号線は、発光サブ画素の第２電極電圧と発光サブ画素の点灯電圧との差よりも小さい電圧信号、及び発光サブ画素の第２電極電圧と発光サブ画素の点灯電圧との差よりも大きい電圧信号を時分割で伝送する。
【０００８】
いくつかの実施例において、少なくとも２種の異なる発光サブ画素のうち、少なくとも一部が異なる発光サブ画素は異なる行に位置する。
【０００９】

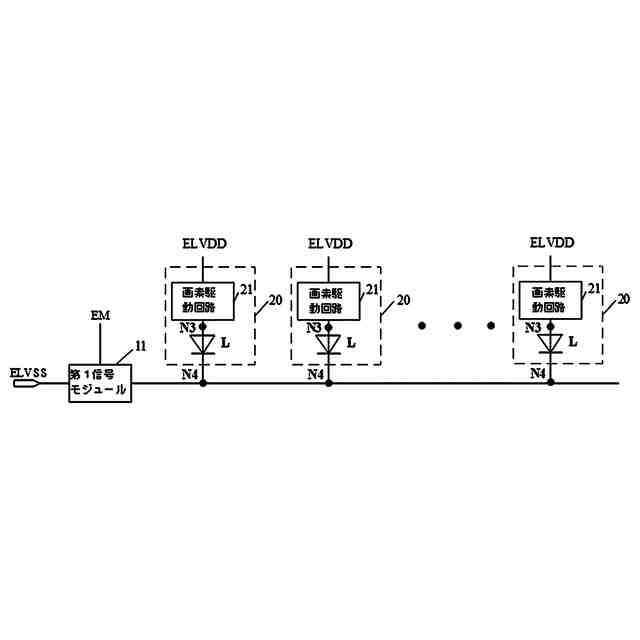

いくつかの実施例において、電源選択回路は、第１信号モジュールをさらに含み、電圧信号線は第１電圧信号線を含み、
第１信号モジュールの第１端は、第１電圧信号線に接続され、第１信号モジュールの第２端は１組の発光サブ画素の第１電極に接続され、第１信号モジュールの制御端は第１制御信号線に接続され、
発光段階において、第１電圧信号線に伝送される電圧信号は、発光サブ画素の第２電極電圧と発光サブ画素の点灯電圧との差よりも小さい。
【００１０】
いくつかの実施例において、電源選択回路は、第２信号モジュールをさらに含み、電圧信号線は第２電圧信号線をさらに含み、
第２信号モジュールの第１端は、第２電圧信号線に接続され、第２信号モジュールの第２端は第１信号モジュールの第２端に接続され、第２信号モジュールの制御端は第２制御信号線に接続され、
非発光段階において、第２電圧信号線に伝送される電圧信号は、発光サブ画素の第２電極電圧と発光サブ画素の点灯電圧との差よりも大きい。
（【００１１】以降は省略されています）
