特許ウォッチ

公開番号2025068809
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178831
出願日2023-10-17
発明の名称表示装置
出願人日本精機株式会社
代理人
主分類G09F 9/00 20060101AFI20250422BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ポストカード現象を目立たなくすることができる表示装置を提供する。
【解決手段】表示装置1は、表示エリア11から画像を表す第1の光L1を発する表示器10と、表示器10の前方に位置し、光源21からの第2の光L2を側部から内部に導く導光板30と、導光板30の前方に位置し、装飾表示520を有する加飾部50と、を備える。表示器10は、表示エリア11を囲む非表示エリア12を有する。装飾表示520は、少なくとも非表示エリア12と対向する位置に設けられ、導光板30に導かれた第2の光L2によって照明される。
【選択図】図1
特許請求の範囲【請求項１】
画像を表示する表示エリア、及び、前記表示エリアを囲む非表示エリアを有し、前記表示エリアから前記画像を表す光である第１の光を発する表示器と、
前記表示器の前方に位置し、光源からの光である第２の光を側部から内部に導く導光板と、
前記導光板の前方に位置し、装飾表示を有する加飾部と、を備え、
前記装飾表示は、少なくとも前記非表示エリアと対向する位置に設けられ、前記導光板に導かれた前記第２の光によって照明される、
表示装置。
続きを表示（約 450 文字）【請求項２】
前記導光板は、内部に導いた前記第２の光を前記装飾表示に向けて反射させる反射部を有し、
前記反射部は、前記導光板に形成された、凹と凸の少なくともいずれかの形状からなる部分である、
請求項１に記載の表示装置。
【請求項３】
前記導光板は、前記表示エリア及び前記非表示エリアを覆い、
前記第１の光は、前記導光板及び前記加飾部を透過して前方に向かい、
前記装飾表示は、前記非表示エリアに対向する第１部分と、前記表示エリアに対向し、前記第１部分と隣り合う第２部分と、を有する、
請求項１又は２に記載の表示装置。
【請求項４】
前記導光板の背面のうち、前記第１部分及び前記第２部分と対向する部分には、遮光層が設けられている、
請求項３に記載の表示装置。
【請求項５】
前記表示器は、前記画像として、前記装飾表示と関連性のある装飾画像を表示可能である、
請求項１又は２に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば特許文献１には、表示光を放つディスプレイの前面が、表示光を透過するスクリーンで覆われており、スクリーンの表面が、ディスプレイの周囲の被取付部と同一の木目調の色・模様に設定されている表示装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－３３１１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の表示装置において、液晶ディスプレイ等のバックライトによって画像を表示するディスプレイを用いた場合、バックライトからの漏れ光によって、画像の表示エリアと、この表示エリアを囲む非表示エリアとの境界が顕わになる現象（以下、この現象を「ポストカード現象」と言う。）が発生し易い。ポストカード現象が発生すると、表示装置の美観を損ねる虞がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、ポストカード現象を目立たなくすることができる表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る表示装置は、
画像を表示する表示エリア、及び、前記表示エリアを囲む非表示エリアを有し、前記表示エリアから前記画像を表す光である第１の光を発する表示器と、
前記表示器の前方に位置し、光源からの光である第２の光を側部から内部に導く導光板と、
前記導光板の前方に位置し、装飾表示を有する加飾部と、を備え、
前記装飾表示は、少なくとも前記非表示エリアと対向する位置に設けられ、前記導光板に導かれた前記第２の光によって照明される。
【発明の効果】
【０００７】
本開示によれば、ポストカード現象を目立たなくすることができる。
【図面の簡単な説明】
【０００８】

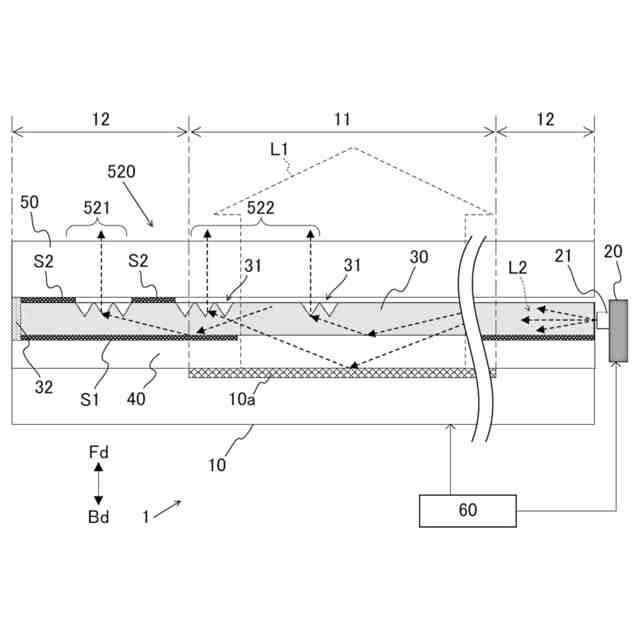

本開示の一実施形態に係る表示装置の構成を示す図。
同実施形態に係る加飾部の構成例を示す図。

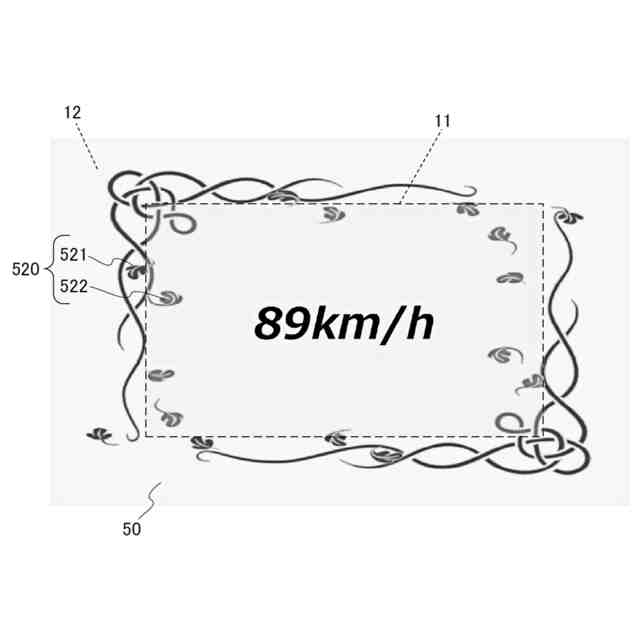

同実施形態に係る装飾表示の例を示す図。
【発明を実施するための形態】
【０００９】
本開示の一実施形態について図面を参照して説明する。
【００１０】
図１に示す表示装置１は、例えば、車両のダッシュボード（インストルメントパネルも含む）に設けられ、画像を表示する。当該画像には、ユーザに所定情報を報知するための情報画像が含まれる。例えば、情報画像は、車速、燃料残量などの車両に関する各種情報を示す。
（【００１１】以降は省略されています）
