公開番号
2025099360
公報種別
公開特許公報(A)
公開日
2025-07-03
出願番号
2023215969
出願日
2023-12-21
発明の名称
計器装置
出願人
日本精機株式会社
代理人
主分類
G01D
11/24 20060101AFI20250626BHJP(測定;試験)
要約
【課題】 水蒸気による表示の曇りを防止することができる計器装置を提供することができる。
【解決手段】 情報表示に供する構成(TFTモジュール8や配線基板9、10、中ケース11等)をケース5に収納して保持する計器装置1において、ケース5は、通気孔4を有し、通気孔4は、気体を透過して液体の透過を阻止する防水シート15により閉塞され、防水シート15に、気体の透過を抑制して液体の透過を阻止するクッション材16が設けられたものである。また、クッション材16は、防水シート15を視認可能に外形形状が形成されたものである。
【選択図】図3
特許請求の範囲
【請求項1】
情報表示に供する構成をケースに収納して保持する計器装置において、
前記ケースは、通気孔を有し、
前記通気孔は、気体を透過して液体の透過を阻止する防水シートにより閉塞され、
前記防水シートに、気体の透過を抑制して液体の透過を阻止するクッション材が設けられた、計器装置。
続きを表示(約 63 文字)
【請求項2】
前記クッション材は、前記防水シートを視認可能に外形形状が形成された、請求項1に記載の計器装置。
発明の詳細な説明
【技術分野】
【0001】
本発明は、計器装置に関し、例えば車両、農建機、船舶、雪上バイク等の各種移動体にて速度等の各種情報を表示する計器装置に適用することができる。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
従来、計器装置に関する工夫が提案されている(例えば特許文献1)。この特許文献1に開示の構成においては、通気孔を有するケースに情報表示に供する電子回路等の構成を収納すると共に、気体を透過して液体の透過を阻止するシート材により通気孔を閉塞し、これにより水滴の侵入を防止して大気の循環により曇りの発生を防止している。
【先行技術文献】
【特許文献】
【0003】
特開2002-323351号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら特許文献1に開示の構成においては、液体の侵入を防止できるものの、水蒸気の侵入を防止できないことにより、侵入した水蒸気により表示を曇らせる問題があった。
本発明は以上の点を考慮してなされたものであり、水蒸気による表示の曇りを防止することができる計器装置を提案する。
【課題を解決するための手段】
【0005】
係る課題を解決するため、請求項1の発明は、
情報表示に供する構成をケースに収納して保持する計器装置において、
前記ケースは、通気孔を有し、
前記通気孔は、気体を透過して液体の透過を阻止する防水シートにより閉塞され、
前記防水シートに、気体の透過を抑制して液体の透過を阻止するクッション材が設けられた。
【0006】
請求項2の発明は、請求項1の構成において、
前記クッション材は、前記防水シートを視認可能に外形形状が形成された。
【発明の効果】
【0007】
本発明によれば、気体を透過して液体の透過を阻止する防水シートにより通気孔が閉塞され、さらにこの防水シートに、気体の透過を抑制して液体の透過を阻止するクッション材が設けられることにより、空気流入量を精度良く制御して水蒸気の侵入を抑制することができ、これにより水蒸気による表示の曇りを防止することができる。
【0008】
また請求項2の構成によれば、防水シートを視認可能にクッション材の外形形状が形成されていることにより、防水シートの配置を目視により確認することができる。
【図面の簡単な説明】
【0009】

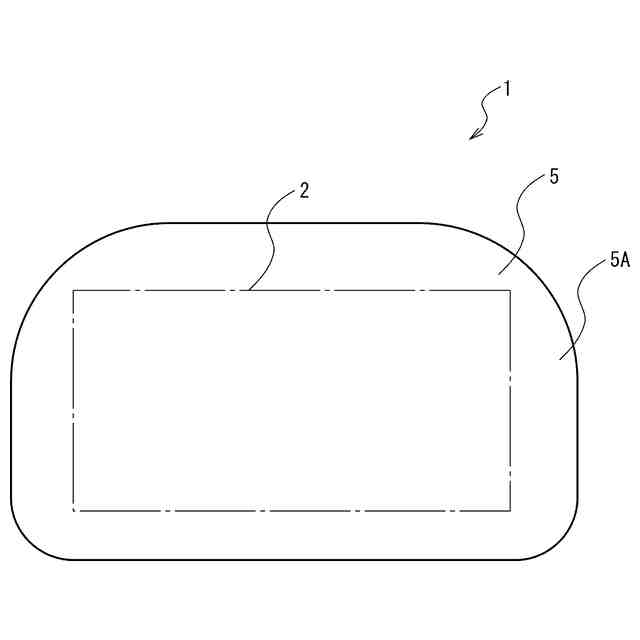

本発明の第1実施形態に係る計器装置の平面図である。

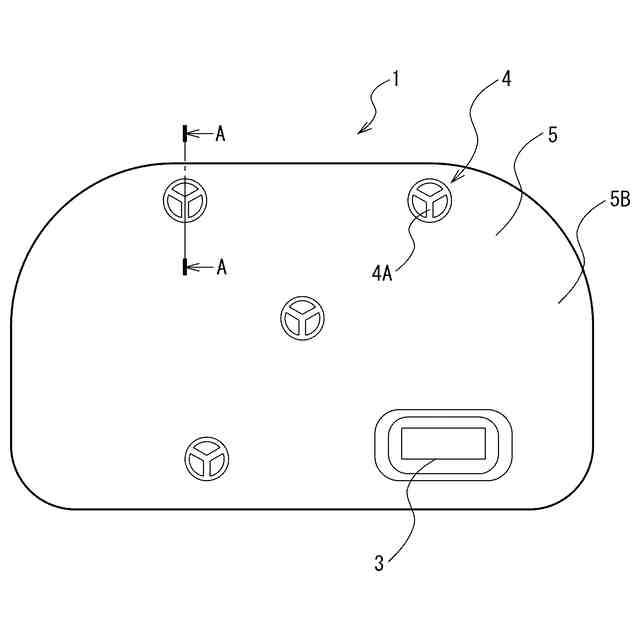

図1の計器装置の背面図である。

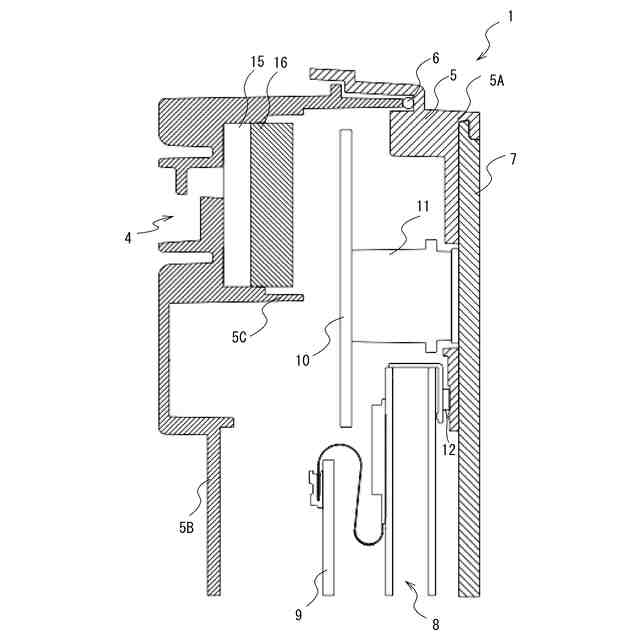

図2の計器装置をA-A線により切り取って示す部分断面図である。

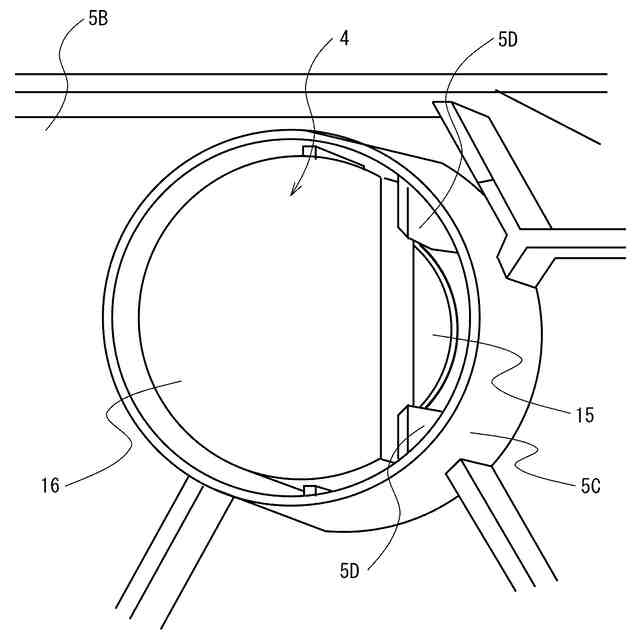

図1の計器装置の通気孔の構成を詳細に示す斜視図である。
【発明を実施するための形態】
【0010】
〔第1実施形態〕
図1は、本発明の第1実施形態に係る計器装置の平面図であり、図2は、図1の計器装置の背面図である。
(【0011】以降は省略されています)
