公開番号2025129529
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026222
出願日2024-02-26
発明の名称ヘッドアップディスプレイ装置
出願人NSウエスト株式会社,日本精機株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 27/01 20060101AFI20250829BHJP(光学)
要約【課題】車両が備えるウインドシールドに被投射部材を設置することなく、表示光を視認しやすくしたヘッドアップディスプレイ装置を提供する。
【解決手段】HUD装置は、表示光を発する表示器と、コンバイナ30と、を備える。コンバイナ30は、黒色に着色された樹脂により形成された基材31と、基材31の一方の面を覆うハードコート層32とを有する。コンバイナ30では、ハードコート層32がある基材31の一方の面の側から表示器によって表示光が投射される。
【選択図】図4
特許請求の範囲【請求項１】
表示光を発する表示器と、
黒色に着色された樹脂により形成された基材と、前記基材の一方の面を覆うハードコート層とを有し、前記ハードコート層がある前記基材の前記一方の面の側から前記表示器によって前記表示光が投射される被投射部材と、
を備える、
ヘッドアップディスプレイ装置。
続きを表示（約 310 文字）【請求項２】
前記樹脂は、黒色に内部着色されたポリカーボネートである、
請求項１に記載のヘッドアップディスプレイ装置。
【請求項３】
前記基材は、ｓ偏光よりもｐ偏光を高く反射する偏光子層をさらに有する、
請求項１または２に記載のヘッドアップディスプレイ装置。
【請求項４】
前記基材の他方の面の側から前記被投射部材を保持すると共に、前記一方の面の側をユーザの側へ向けて前記被投射部材を起立させるホルダをさらに備え、
前記ホルダは、前記被投射部材よりも前記ユーザの側へ延びる側壁部を有する、
請求項１または２に記載のヘッドアップディスプレイ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明はヘッドアップディスプレイ装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ヘッドアップディスプレイ装置には、車両が備えるウインドシールドに表示器が発する表示光を投射することにより、ユーザに画像を視認させるものがある。
【０００３】
例えば、特許文献１には、車両が備えるウインドシールドにセラミックで形成された被投射部材を設置し、その被投射部材に表示器が発する表示光を投射するヘッドアップディスプレイ装置が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１６８３５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述した被投射部材では、車両が備えるウインドシールドに被投射部材を設置するので、そのウインドシールドの形状、位置に被投射部材の形状、位置が制限されてしまう。その結果、車両の運転者、すなわち、ヘッドアップディスプレイ装置のユーザに対して最適の位置に配置することが難しい。また、車両のウインドシールドの形状、位置に被投射部材の形状、位置が制限されてしまう結果、画像が視認しにくくなってしまうことがある。
【０００６】
本発明は上記の課題を解決するためになされたもので、車両が備えるウインドシールドに被投射部材を設置することなく、表示光を視認しやすくしたヘッドアップディスプレイ装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記の目的を達成するため、本発明のヘッドアップディスプレイ装置は、
表示光を発する表示器と、
黒色に着色された樹脂により形成された基材と、前記基材の一方の面を覆うハードコート層とを有し、前記ハードコート層がある前記基材の前記一方の面の側から前記表示器によって前記表示光が投射される被投射部材と、
を備える。
【発明の効果】
【０００８】
本発明の構成によれば、車両が備えるウインドシールドに被投射部材を設置することなく、表示光の画像を視認しやすくできる。
【図面の簡単な説明】
【０００９】

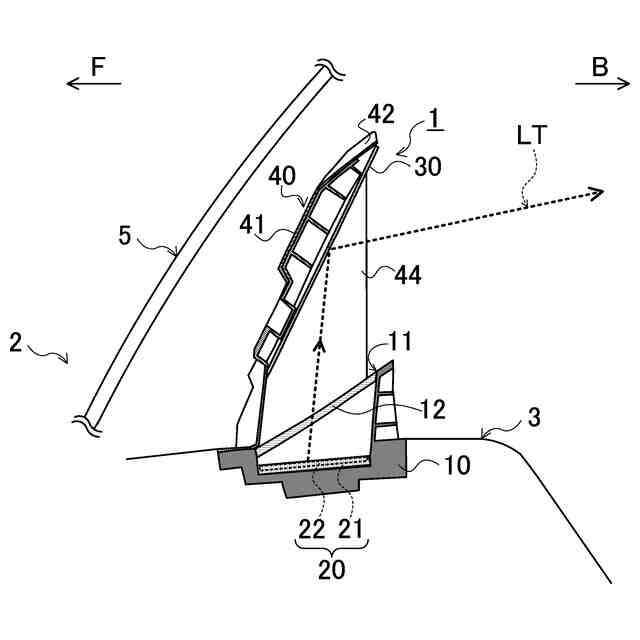

本発明の実施の形態に係るヘッドアップディスプレイ装置の模式的な断面図である。

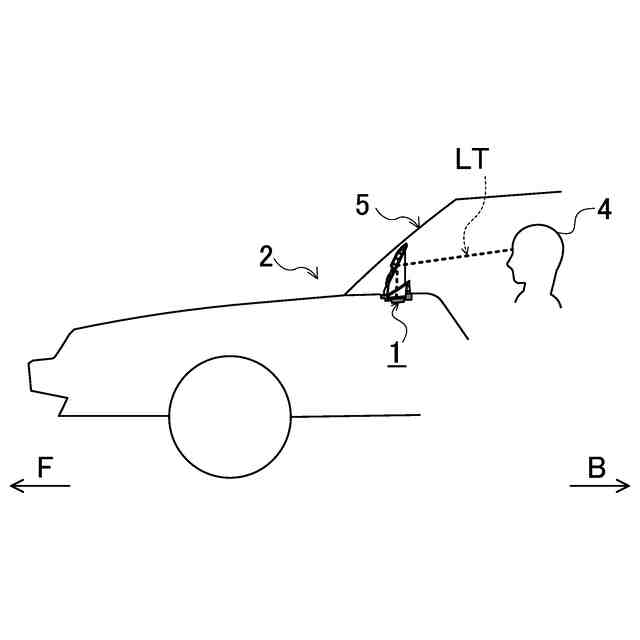

実施の形態に係るヘッドアップディスプレイ装置が搭載された車両の概念図である。

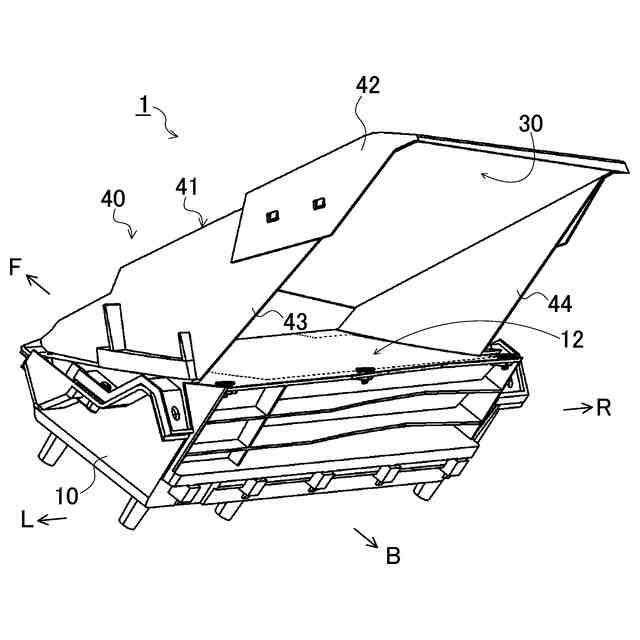

実施の形態に係るヘッドアップディスプレイ装置の斜視図である。

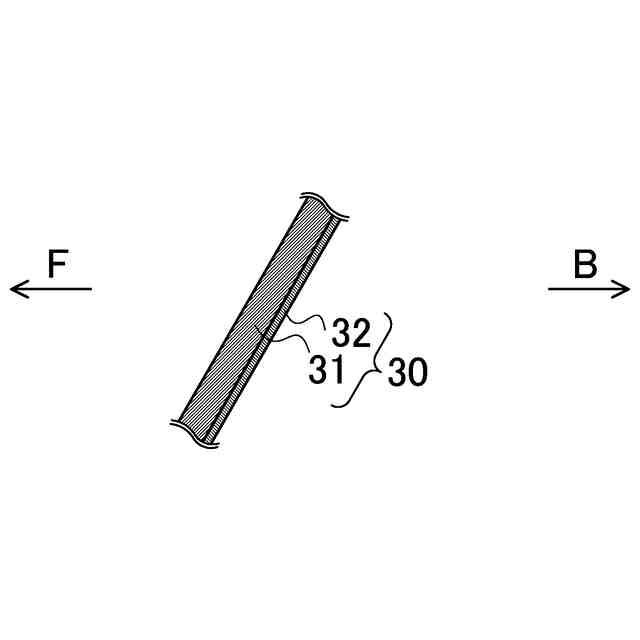

実施の形態に係るヘッドアップディスプレイ装置が備えるコンバイナの断面図である。
実施の形態に係るヘッドアップディスプレイ装置が備えるコンバイナ変形例の断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態に係るヘッドアップディスプレイ装置について図面を参照して詳細に説明する。なお、図中、同一又は同等の部分には同一の符号を付す。また、明細書中、前後、左右、上下とは、ヘッドアップディスプレイ装置が設置される車両の前後、左右、上下のことである。
（【００１１】以降は省略されています）
