公開番号2025157777
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060006
出願日2024-04-03
発明の名称光学部材、撮像装置及び宇宙航行体
出願人キヤノン電子株式会社
代理人
主分類G02B 1/118 20150101AFI20251008BHJP(光学)
要約【課題】低反射処理では波長700nm以上の領域において、黒色の多孔質層における光の吸収が弱まるため、波長400～700nmの領域に比べて、反射率が増加する傾向にある。そのため、近赤外域の波長域まで感度を持つセンサを使用する場合には、迷光が発生する恐れがある。
【解決手段】アルミニウム又はアルミニウム合金の基材と、前記基材の上に設けられ、黒色の多孔質の酸化アルミニウムの第1層と、前記第1層上に設けられ、複数の突起部を有する酸化アルミニウムの第2層と、前記第2層上に設けられ、ニッケル又はニッケル合金の第3層と、を備えることを特徴とする
【選択図】図5

特許請求の範囲【請求項１】
アルミニウム又はアルミニウム合金の基材と、
前記基材の上に設けられ、黒色の多孔質の酸化アルミニウムの第１層と、
前記第1層上に設けられ、複数の突起部を有する酸化アルミニウムの第２層と、
前記第２層上に設けられ、ニッケル又はニッケル合金の第３層と、を備えることを特徴とする光学部材。
続きを表示（約 280 文字）【請求項２】
前記第３層の厚みは、前記第２層の突起部の高さよりも小さいことを特徴とする請求項１に記載の光学部材
【請求項３】
前記第３層の厚みを前記第２層の突起部の高さに対して、１／１００～１／１０の厚みにすることを特徴とする請求項２に記載の光学部材。
【請求項４】
請求項１から３のいずれか一項に記載の光学部材と、
前記光学部材を通過した光を受光する撮像素子と、を備える、
ことを特徴とする撮像装置。
【請求項５】
請求項４に記載の撮像装置を恒星センサとして備える宇宙航行体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学素子、撮像装置、ビデオカメラ、スチルカメラ等の撮像光学系に搭載された光学部材に関し、光学部材を備える撮像装置及び宇宙航行体に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、撮影レンズの内側で不所望の反射が起きると画面にハーローあるいはゴーストが生じて画質が低下することは知られている。その為、鏡筒の内面あるいは絞り羽根に光吸収用の黒色塗料を塗布して画質の低下を防止することが行われている。
【０００３】
しかしながら、太陽の様に特に明るい物体を撮影すると物体像の周りに放射状のゴーストが生ずることがあり、絞り羽根や遮光板における内径端部のエッジ（角部）に当った光が迷光になることがある。
【０００４】
特許文献１では、アルミニウム製の基材に対して、陽極酸化処理とエッチング処理を実施することで、アルミニウム基材表面に黒色の多孔質の酸化アルミニウム層と、黒色の多孔質の酸化アルミニウム層上に複数の突起部を有する酸化アルミニウム層を形成し、基材の反射率を低く抑えている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－５６４９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の低反射処理では波長７００nm以上の領域において、黒色の多孔質層における光の吸収が弱まるため、波長４００～７００nmの領域に比べて、反射率が増加する傾向にある。そのため、近赤外域の波長域まで感度を持つセンサを使用する場合には、迷光が発生する恐れがある。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明の光学部材は、アルミニウム又はアルミニウム合金の基材と、前記基材の上に設けられ、黒色の多孔質の酸化アルミニウムの第１層と、前記第1層上に設けられ、複数の突起部を有する酸化アルミニウムの第２層と、前記第２層上に設けられ、ニッケル又はニッケル合金の第３層と、を備えることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、基材上に設けられた突起部を維持したまま、突起表面の光が反射する部分の材質をアルミニウムよりも低反射なニッケルに置換することができ、７００nm以上の波長域においても十分に反射率を低減することができ、近赤外域の波長領域まで感度を持つセンサを使用する場合でも迷光を抑えることができる。
【図面の簡単な説明】
【０００９】

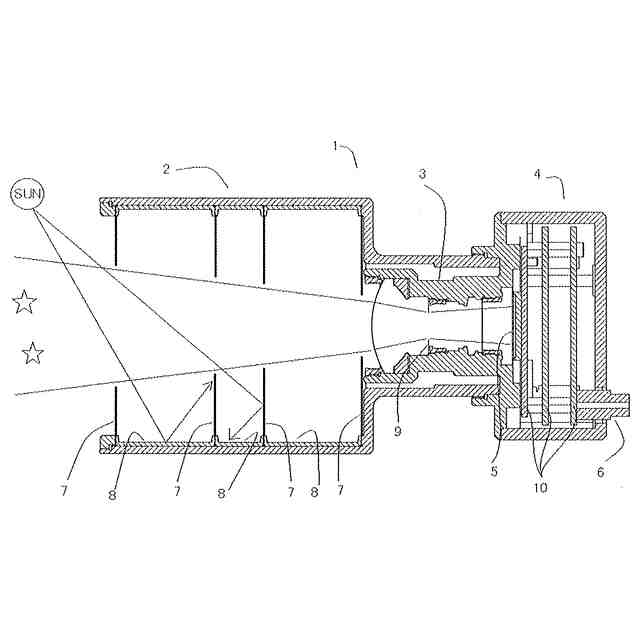

本発明に係る恒星センサの概略図

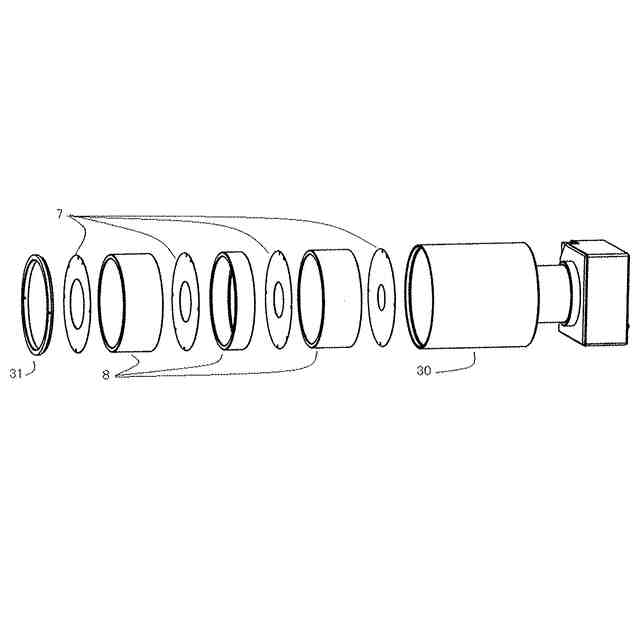

本発明に係るバッフルの展開図
本発明に係る斜角概略図

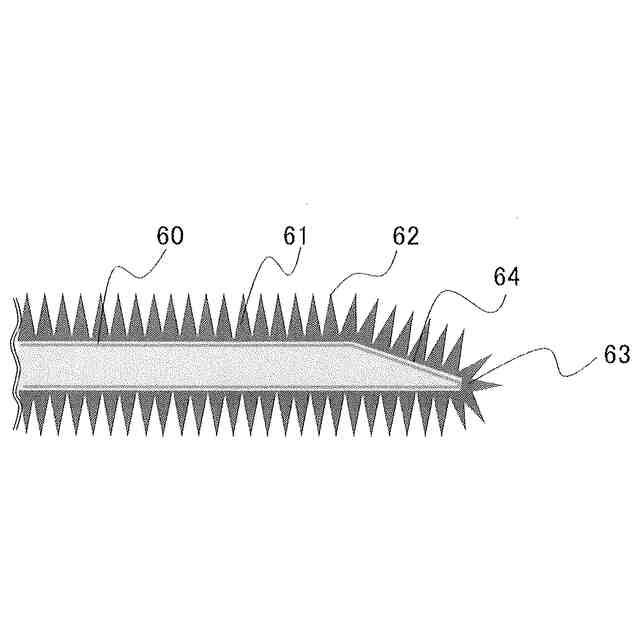

本発明に係るベーンの断面図

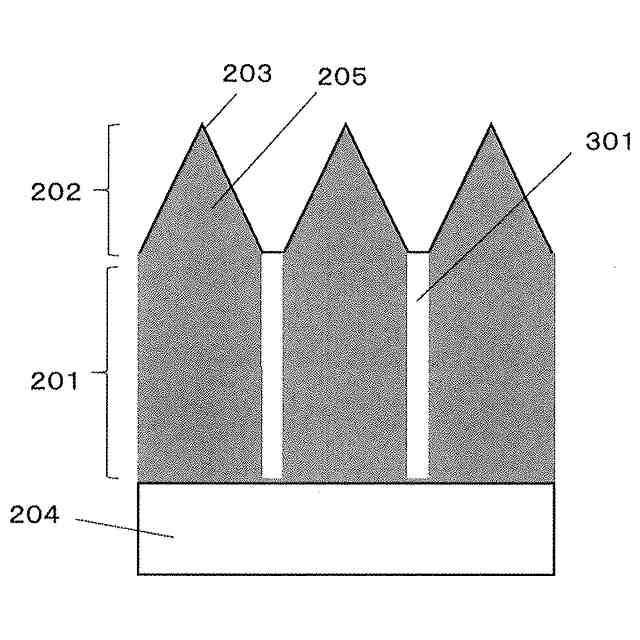

本発明に係る低反射構造の概略図

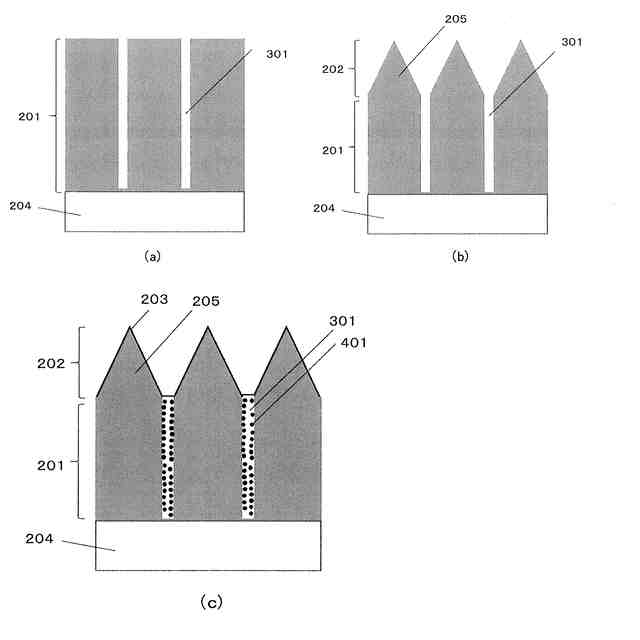

本発明に低反射構造の作製方法の説明図

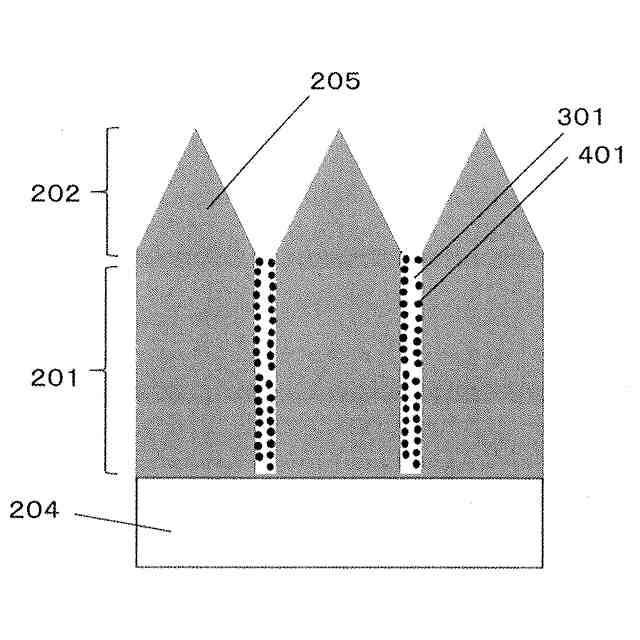

比較例における低反射構造の概略図

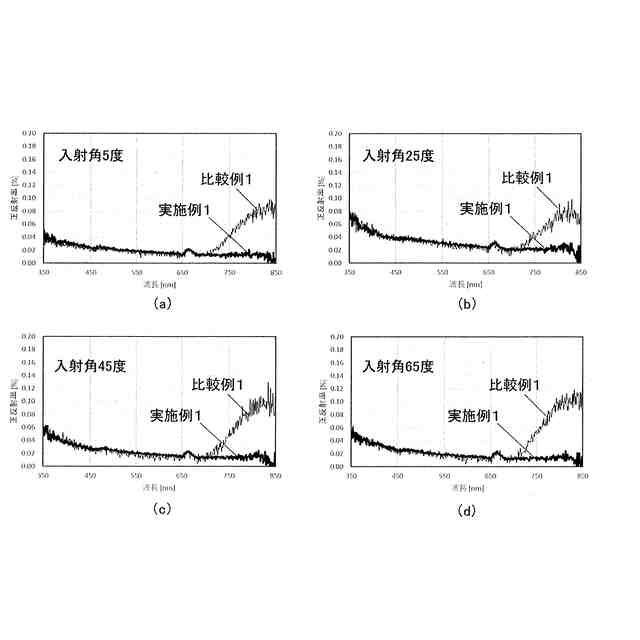

実施例及び比較例における反射特性

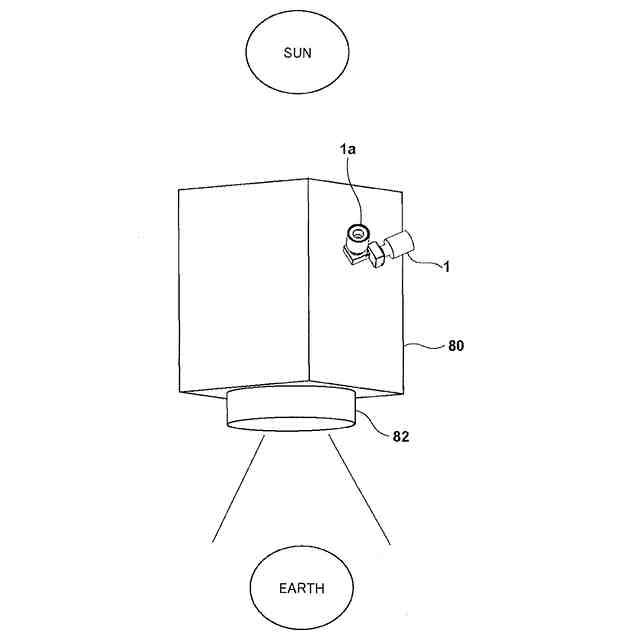

恒星センサを搭載した宇宙航行体の一例を説明する図
【発明を実施するための形態】
【００１０】
以下に、本発明の実施の形態について、図面を参照しながら説明する。
（【００１１】以降は省略されています）
