公開番号
2025086405
公報種別
公開特許公報(A)
公開日
2025-06-09
出願番号
2023200334
出願日
2023-11-28
発明の名称
車両用投影装置
出願人
日本精機株式会社
代理人
主分類
B60K
35/22 20240101AFI20250602BHJP(車両一般)
要約
【課題】画像の視認性と車両の外観性を両立できる車両用投影装置を提供する。
【解決手段】本実施形態における車両用投影装置1は、車両に搭載される車両用投影装置であって、表示光PLを出射するプロジェクタ10と、表示光PLの透過率が可変の透過層と、透過層を透過した表示光PLを反射し視認者5に視認させる反射層と、を有するスクリーン20と、プロジェクタ10から表示光PLが出射されている場合、透過層の透過率を第一透過率にし、プロジェクタ10から表示光PLが出射されていない場合、透過層の透過率を第一透過率より低い第二透過率にする、透過率制御部30と、を備える。
【選択図】 図1
特許請求の範囲
【請求項1】
車両に搭載される車両用投影装置であって、
表示光を出射するプロジェクタと、
前記表示光の透過率が可変の透過層と、前記透過層を透過した前記表示光を反射し視認者に視認させる反射層と、を有するスクリーンと、
前記プロジェクタから前記表示光が出射されている場合前記透過層の透過率を第一透過率にし、前記プロジェクタから前記表示光が出射されていない場合前記透過層の透過率を前記第一透過率より低い第二透過率にする、透過率制御部と、を備える、車両用投影装置。
続きを表示(約 200 文字)
【請求項2】
前記第二透過率は、前記表示光を略不透過とする透過率である、請求項1記載の車両用投影装置。
【請求項3】
前記透過層は、前記第二透過率である場合には前記スクリーンが配置される箇所とほぼ同様の色調を有する、請求項1記載の車両用投影装置。
【請求項4】
前記スクリーンは、前記車両のインストルメントパネルに配置される、請求項1記載の車両用投影装置。
発明の詳細な説明
【技術分野】
【0001】
本開示は、車両用投影装置に関する。
続きを表示(約 1,200 文字)
【背景技術】
【0002】
従来、車両内に設置されたプロジェクタから投影される画像を、車両内のインストルメントパネル等に配置されるスクリーンに投影し、搭乗者に必要な情報を提供する技術が知られている。
【先行技術文献】
【特許文献】
【0003】
特開2006-011237号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
スクリーンに投影される画像の視認性をよくしようとすると、スクリーンにおける反射率を向上させるために、スクリーン自体が白色やシルバー色等の明色を有することが好ましい。しかしながら、インストルメントパネル等の車両内装との色調の不統一が生じる場合があり、外観性を損なう虞があった。
【0005】
本開示はこのような事情を考慮してなされたもので、画像の視認性と車両の外観性を両立できる車両用投影装置を提供することを目的とする。
【課題を解決するための手段】
【0006】
本開示の車両用投影装置は、上述した課題を解決するために、車両に搭載される車両用投影装置であって、表示光を出射するプロジェクタと、表示光の透過率が可変の透過層と、透過層を透過した表示光を反射し視認者に視認させる反射層と、を有するスクリーンと、プロジェクタから表示光が出射されている場合透過層の透過率を第一透過率にし、プロジェクタから表示光が出射されていない場合透過層の透過率を第一透過率より低い第二透過率にする、透過率制御部と、を備える。
【発明の効果】
【0007】
本開示の車両用投影装置においては、画像の視認性と車両の外観性を両立できる。
【図面の簡単な説明】
【0008】

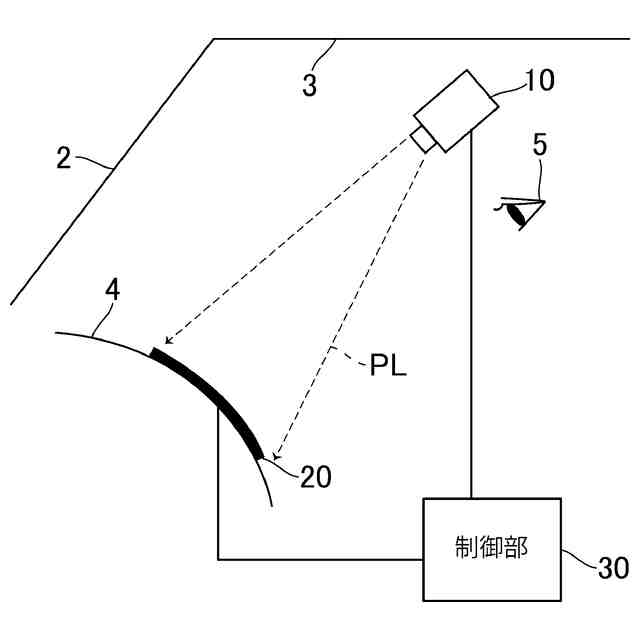

本実施形態における車両用投影装置の構成例を概念的に示す説明図。

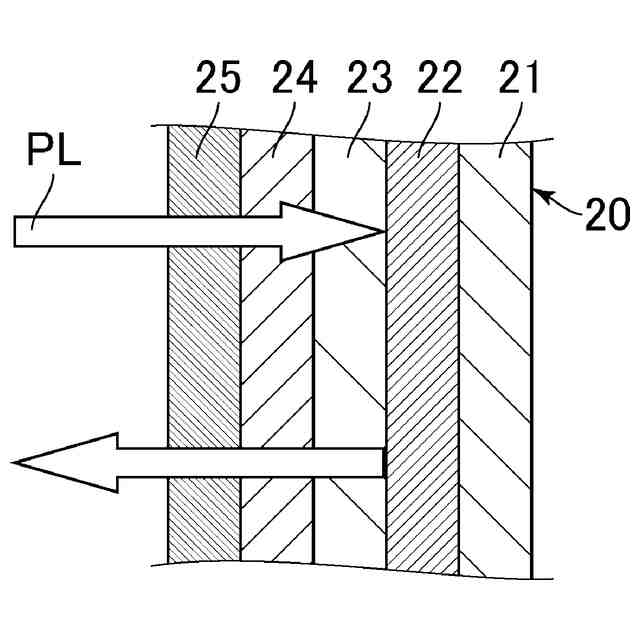

スクリーンの層構成を説明するための断面図。

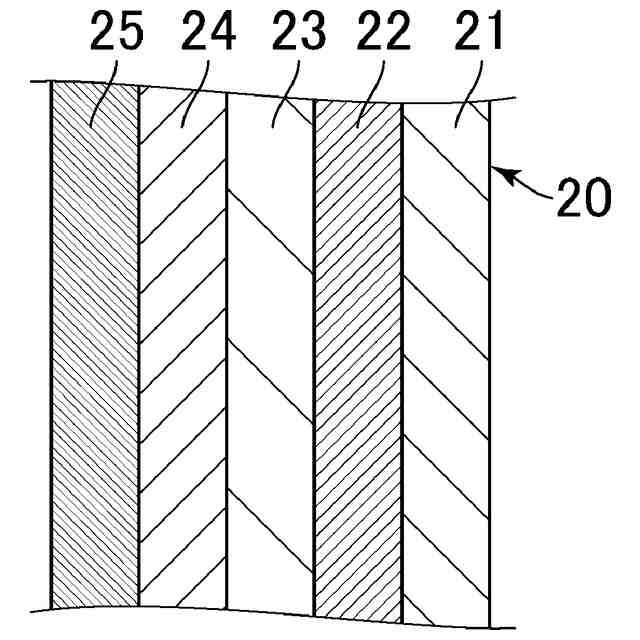

液晶層が不透過状態である場合のスクリーンを説明する断面図。

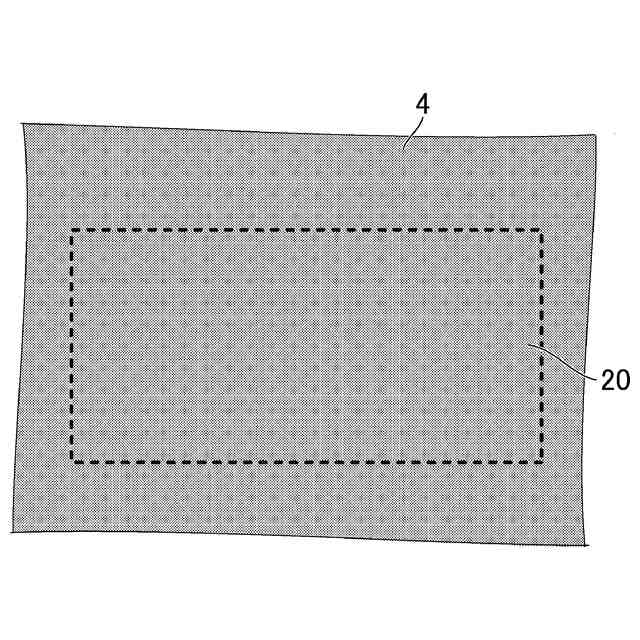

液晶層が不透過状態である場合のスクリーン及びインストルメントパネルの説明図。

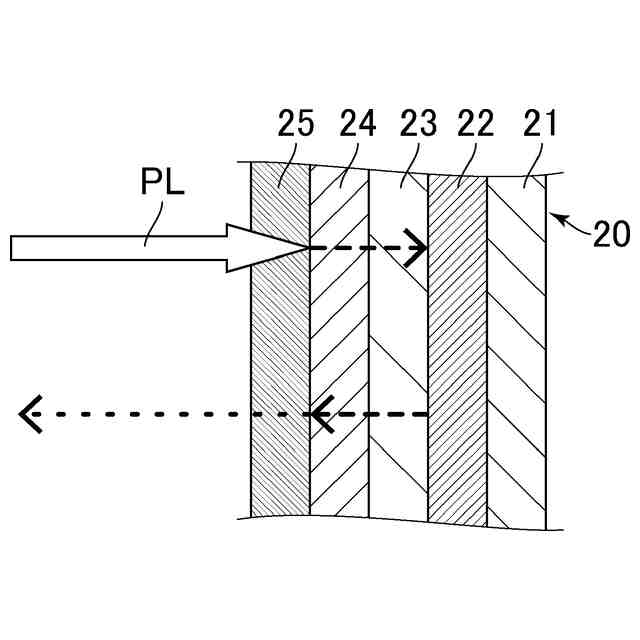

液晶層が透過状態である場合のスクリーンを説明する断面図。

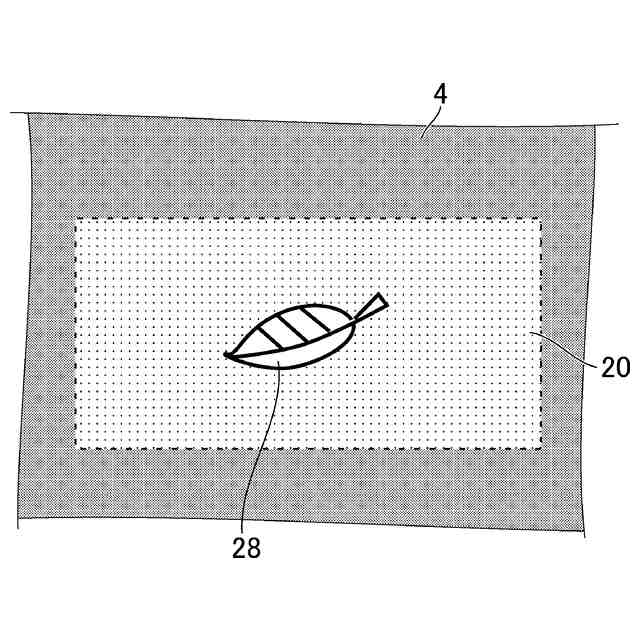

液晶層が透過状態である場合のスクリーン及びインストルメントパネルの説明図。
【発明を実施するための形態】
【0009】
本開示の車両用投影装置の実施形態を添付図面に基づいて説明する。本開示の車両用投影装置は、例えば自動車、農業機械、建設機械等のあらゆる車両に適用することができる。本実施形態においては、車両用投影装置が自動車に搭載される例を用いて説明する。
【0010】
図1は、本実施形態における車両用投影装置1の構成例を概念的に示す説明図である。
(【0011】以降は省略されています)
