公開番号2025084171
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023197840
出願日2023-11-22
発明の名称発光装置及び発光システム
出願人日本精機株式会社
代理人
主分類B62J 50/22 20200101AFI20250527BHJP(鉄道以外の路面車両)
要約【課題】発光によりユーザに所望の情報を認識させ易い発光装置及びこれを備える発光システムを提供する。
【解決手段】発光装置3は、鞍型車両2の風防2aの内側に設けられ、風防2aとは別部材で構成される。発光装置3は、光源と、光源からの光を内部に導いて発光する導光体と、を備える。発光装置3は、風防2aに2つ設けられ、一方が風防2aの左端部に位置し、他方が風防2aの右端部に位置する。
【選択図】図1
特許請求の範囲【請求項1】
鞍型車両の風防の内側に設けられ、前記風防とは別部材で構成される発光装置であって、
光源と、前記光源からの光を内部に導いて発光する導光体と、を備え、
前記風防に2つ設けられ、一方が前記風防の左端部に位置し、他方が前記風防の右端部に位置する、
発光装置。
続きを表示(約 480 文字)【請求項2】
前記光源は、複数あり、それぞれの点灯及び点滅動作が個別に制御される、
請求項1に記載の発光装置。
【請求項3】
前記導光体は、前記鞍型車両のユーザに向く面を含み、複数の前記光源からの光に基づいて面発光し、
複数の前記光源のそれぞれの点灯及び点滅動作が個別に制御されることで、前記導光体の面発光する領域が変化する、
請求項2に記載の発光装置。
【請求項4】
請求項1~3のいずれか1項に記載の発光装置と、
受けた外光の明るさに応じた信号を出力する外光センサと、
予め定められたデータであって、外光の明るさと前記光源の明るさの関係を示す調光データに基づき、前記外光センサからの信号に応じて前記光源の明るさを制御する調光制御部と、を備え、前記鞍型車両に設けられる発光システムであって、
前記調光制御部は、前記鞍型車両のユーザによる設定に応じて定まり、前記光源の明るさの下限と上限の範囲である自動調光範囲の中で、前記光源の明るさを制御する、
発光システム。

発明の詳細な説明【技術分野】
【0001】
本開示は、鞍型車両の風防の内側に設けられる発光装置及びこれを備える発光システムに関する。
続きを表示(約 1,600 文字)【背景技術】
【0002】
例えば特許文献1には、風防を照明する二輪車用風防の照明装置が記載されている。
【先行技術文献】
【特許文献】
【0003】
特開昭63-270295号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
特許文献1に記載の装置では、風防自体を照明するため、風防の発光によりユーザに報知する情報に制限が生じ、またユーザに当該情報を認識させづらい虞がある。
【0005】
本開示は、上記実情に鑑みてなされたものであり、発光によりユーザに所望の情報を認識させ易い発光装置及びこれを備える発光システムを提供することを目的とする。
【課題を解決するための手段】
【0006】
上記目的を達成するため、本開示の第1の観点に係る発光装置は、
鞍型車両の風防の内側に設けられ、前記風防とは別部材で構成される発光装置であって、
光源と、前記光源からの光を内部に導いて発光する導光体と、を備え、
前記風防に2つ設けられ、一方が前記風防の左端部に位置し、他方が前記風防の右端部に位置する。
上記目的を達成するため、本開示の第2の観点に係る発光システムは、
前記発光装置と、
受けた外光の明るさに応じた信号を出力する外光センサと、
予め定められたデータであって、外光の明るさと前記光源の明るさの関係を示す調光データに基づき、前記外光センサからの信号に応じて前記光源の明るさを制御する調光制御部と、を備え、前記鞍型車両に設けられる発光システムであって、
前記調光制御部は、前記鞍型車両のユーザによる設定に応じて定まり、前記光源の明るさの下限と上限の範囲である自動調光範囲の中で、前記光源の明るさを制御する。
【発明の効果】
【0007】
本開示によれば、発光によりユーザに所望の情報を認識させ易い。
【図面の簡単な説明】
【0008】

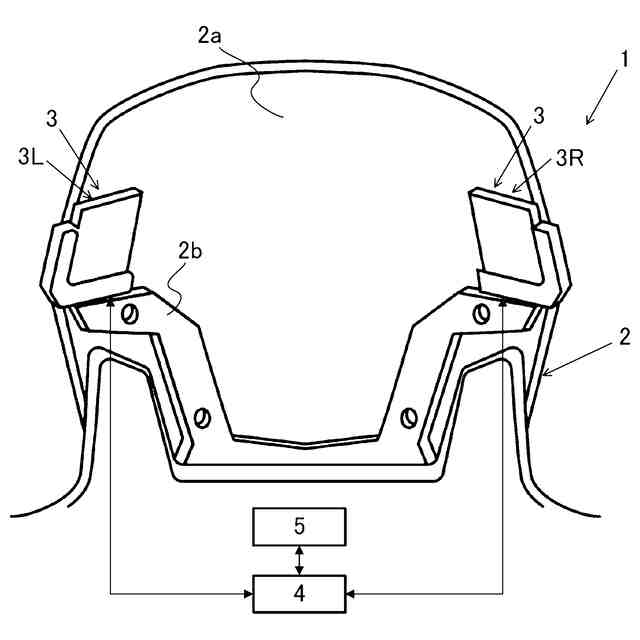

本開示の第1実施形態に係る発光システムについて、風防近傍及び発光装置の正面図に模式的に表したブロック図を併記した図。

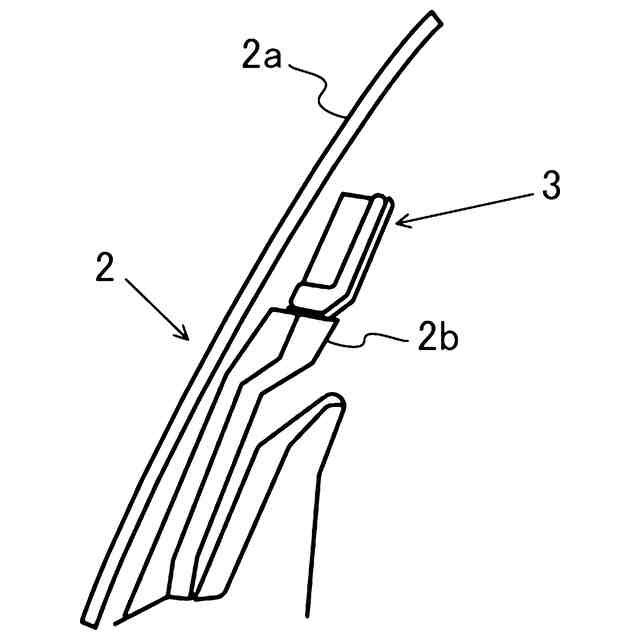

第1実施形態に係る風防近傍及び発光装置の概略断面図。
第1実施形態に係る発光装置の斜視図。
第1実施形態に係る発光装置の内部構造を説明するための図。
第1実施形態に係る導光体に施された光拡散加工を説明するための図。
第1実施形態に係る導光体の傾倒態様を示す図。

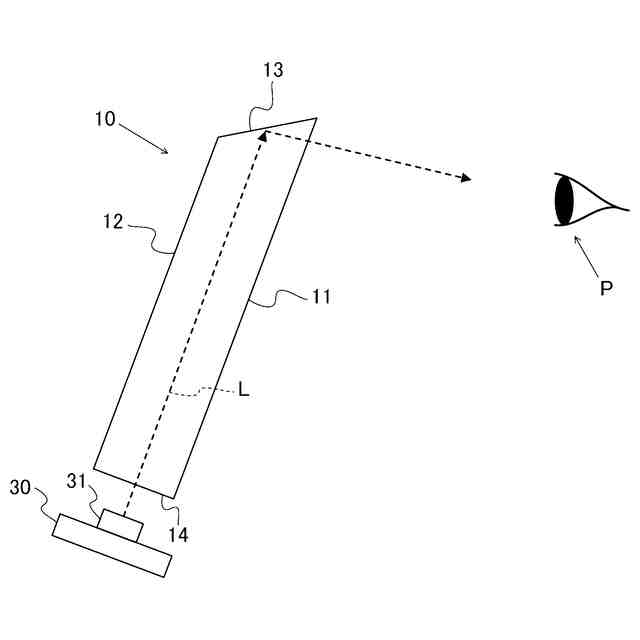

第1実施形態の変形例に係る導光体の上端面を示す図。
第1実施形態に係る導光体の発光パターン例を示す図。
第1実施形態に係る導光体の発光パターン例を示す図。
第1実施形態に係る調光データと調光制御部による制御とを説明するための図。
第2実施形態に係る発光装置の斜視図。
図11に示すI-I線での発光装置の概略断面図。
第2実施形態に係る導光体に形成された溝を説明するための図。
第2実施形態に係る第1接触壁及び第2接触壁を説明するための図。
【発明を実施するための形態】
【0009】
本開示の一実施形態について図面を参照して説明する。
【0010】
(第1実施形態)
図1に示す発光システム1は、鞍型車両2に設けられ、発光装置3の発光によってユーザ(鞍型車両2の運転者)に種々の情報を報知するシステムである。鞍型車両2は、例えばオートバイク(自動二輪車)であるが、サドルにユーザが座るタイプであれば任意であり、トライク(自動三輪車)等であってもよい。
