公開番号2024162935
公報種別公開特許公報(A)
公開日2024-11-21
出願番号2023088251
出願日2023-05-11
発明の名称体重掛けリフト台車
出願人個人
代理人
主分類B62B 3/06 20060101AFI20241114BHJP(鉄道以外の路面車両)
要約【課題】人手による搬送で扱われる範囲の重量物を、瞬時に昇降可能にする装置を提供する。
【解決手段】台車の前方に配置した荷台1と、荷台を上昇させるための踏み台3とを、台車の骨格である支柱5に固定した、直線ガイド部品2および直線ガイド部品4に固定する。支柱の上端には滑車6を固定し、1本のワイヤー7の片端を荷台に固定し、他端を滑車を周回して踏み台に固定する。荷台と踏み台は、水平状態を保って上下移動が可能となる。荷台を踏み台より重く設定することにより、常時は荷台が着地部品15に当接した下限位置で待機状態となり、踏み台に作業者が体重を掛けるだけで、瞬時に荷物を上昇させることが可能となる。さらに支柱側面にバネで搖動可能になるレバー8を固定し、踏み台の下降端で、レバーが踏み台上部にバネの作用ではみ出して、踏み台の上昇を抑えることにより、滑車の反対側の荷台が上昇位置で保持される。
【選択図】図1
特許請求の範囲【請求項１】
荷物を載せる荷台１を具備し、該荷台を移動かつ上昇下降を可能にする、リフト付き台車であり、該台車は、大径の前車輪２２を前方に並列に２個と、方向操舵とブレーキを兼ねた後車輪９を後方に並列に２個具備して、果樹園や荒れ地等の起伏地面をも移動が可能であり、加えて荷台１の上昇下降動作に関し、以下の特徴を有する。
荷台１の上昇下降を支持する支柱５を該台車の真ん中あたりに設け、荷台１の上下平衡移動を可能にする直線ガイド部品２を支柱５の前側に固定、荷台１を上昇させるための踏み台３の直線ガイド部品４を支柱５の後ろ側に固定する。そして荷台１を該台車前方に配置して直線ガイド部品２に固定し、該台車後方に踏み台３を直線ガイド部品４に固定した状態で、支柱５の上部に滑車６を固定し、該滑車にワイヤー７をかけて、ワイヤー７両端を下方に向けて、荷台１と踏み台３に固定した構造とする。そして荷台１に、作業者の体重範囲の荷物を載せた状態で、作業者が踏み台３に足を乗せて体重を掛けることにより、荷台１を、滑車を周回したワイヤーが引き揚げて荷物を所定高さに上昇させる。
上昇動作の一方で、支柱５の側面に支点軸１７を中心としてバネ１８で搖動可能になるレバー８を固定し、踏み台３が下降端に達した位置で、レバー８が踏み台３の上にバネ１８の作用ではみ出して、踏み台３の上昇を抑えることにより、滑車６反対側の荷台１が上昇端で保持される。
その後、作業者が荷台１の上昇端に在る荷物を目的場所に移載した後、レバー８を作動させて、踏み台３に対してはみ出してロックしていたレバー８を解除させる。この時、荷台１は踏み台３より１、２ｋｇほど重く設定しているので、重力により荷台１は下がり、踏み台３は上がって元の位置に戻る。
上記の構造により、荷台１に荷物を載せて移動させた後、作業者が踏み台３に体重をかけることで、瞬時に荷台１を上昇させかつ、上昇端での保持を可能とし、作業者による荷降ろし後、レバー８を作動して、荷台１と踏み台３を元にもどす、これら一連を可能にすることを特徴とした昇降機能付き台車。

発明の詳細な説明【技術分野】
【０００１】
本発明は、日用品の運搬作業や農産物の選果機への投入、玄米の精米機への投入、ホームセンター等での商品搬送および陳列、被災地での救援物資運搬等に活用される、昇降機能付き台車に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
荷物の運搬を担う、積載移動に加え目的とする高さへの上昇保持の機能を備えた、昇降機能付き台車を背景とする。
【０００３】
昇降機能付き台車の上昇機能の技術は、世に普及しているものでは、油圧式、電動式、ハンドルの手回し式等である。
【０００４】
これらの昇降機能付き台車の多くは、積載荷重が概略１５０ｋｇから５００ｋｇ等で、工場や建設現場に適応している。
【先行技術文献】
【特許文献】
【０００５】
特開２００７―００１５４９
【０００６】
特開平０７－１７２７８４
【発明の概要】
【発明が解決しようとする課題】
【０００７】
現状の昇降機能付き台車は、最大積載荷重により区分されているが、上昇行程に要する時間が、最大積載荷重仕様の上位ほど長い。たとえば当方で保有の油圧式昇降台車で調べたところ、最大積載荷重１５０ｋｇ仕様のもので、該発明品との比較条件として、荷物無し、４５０ｍｍの上昇では、油圧を作動させる足踏みが１１回、同２５０ｋｇ仕様では２３回、同５００ｋｇ仕様では３７回であった。
【０００８】
ところが、これら現状の昇降機能付き台車を、たとえば農産物の選果機への投入や、被災地での救援物資運搬等に使用した場合、上昇までに時間が掛り過ぎ、頻繁に繰り返される搬送作業には適さず、現状のものとは指向を変えた、積載荷重が、人が持ち上げるのを助けられる領域で、瞬時に上昇が可能な昇降機能付き台車が、多くの現場に待ち望まれている。
【課題を解決するための手段】
【０００９】
図１から図１４を参照して詳細に説明する。

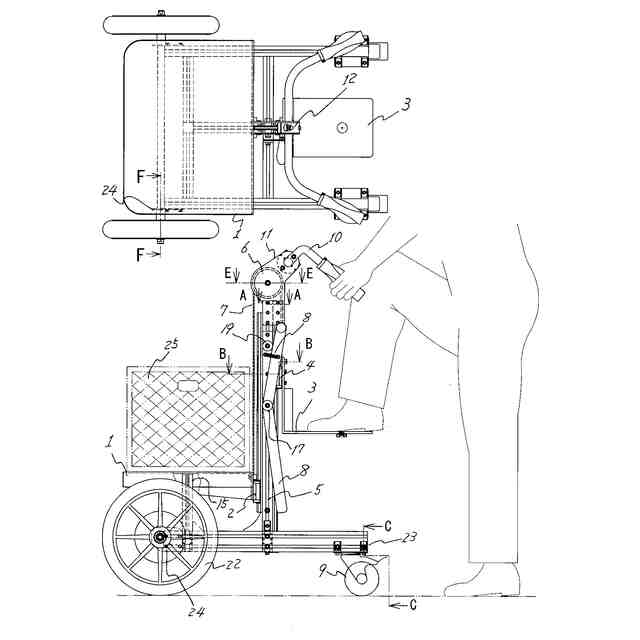

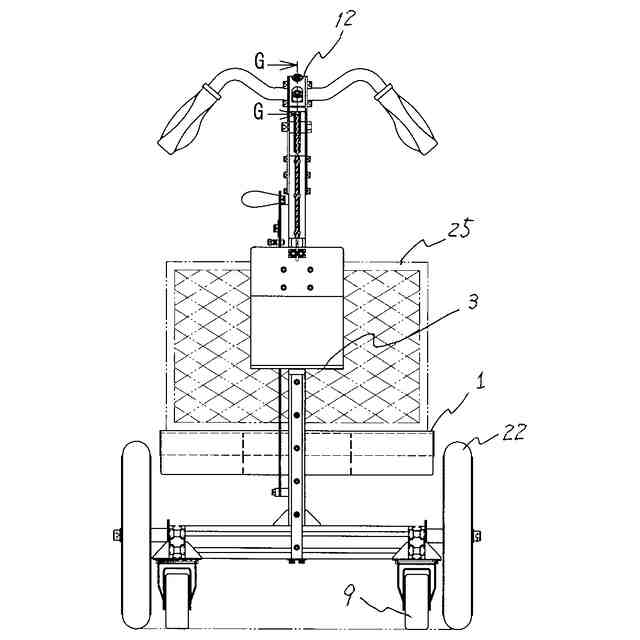

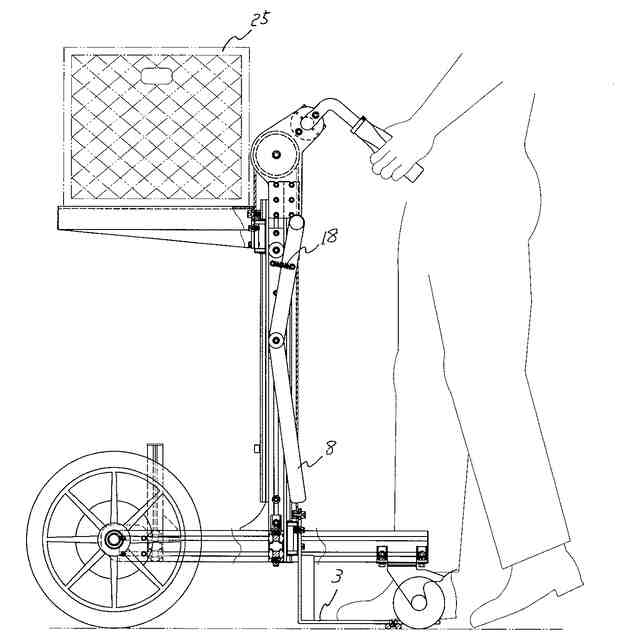

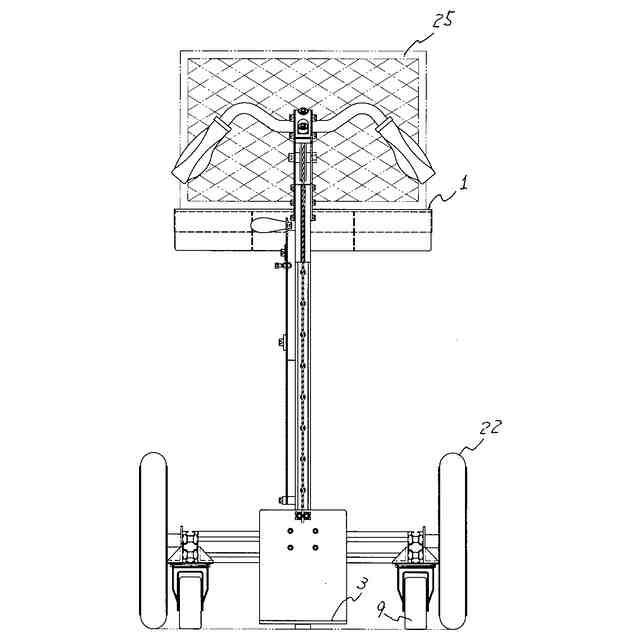

本発明による台車の骨組みは、総重量の軽量化に配慮し、アルミフレームで構成され、全体は図１に示すように、移動させるための４つの車輪用の枠組みと、荷台１および踏み台３を上下させるための支柱５を具備する。そして支柱５に直線ガイド部品２を前側に、直線ガイド部品４を後ろ側に固定し、荷台１を直線ガイド部品２に、踏み台３を直線ガイド部品４に、図５のように固定する。
【００１０】

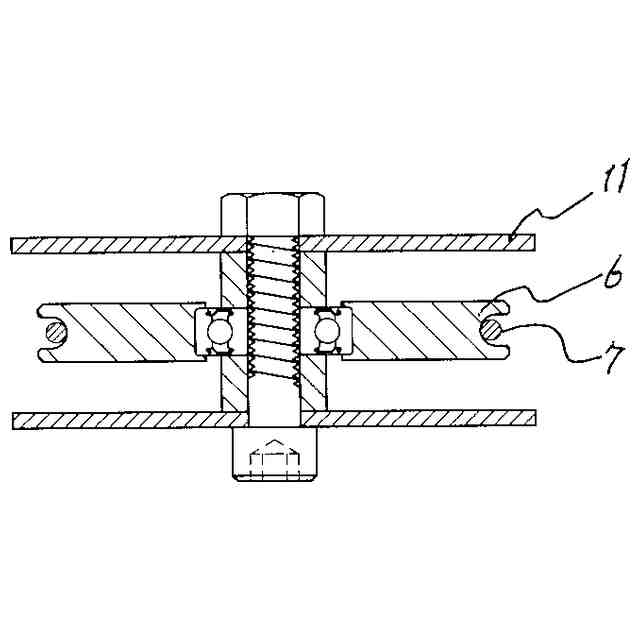

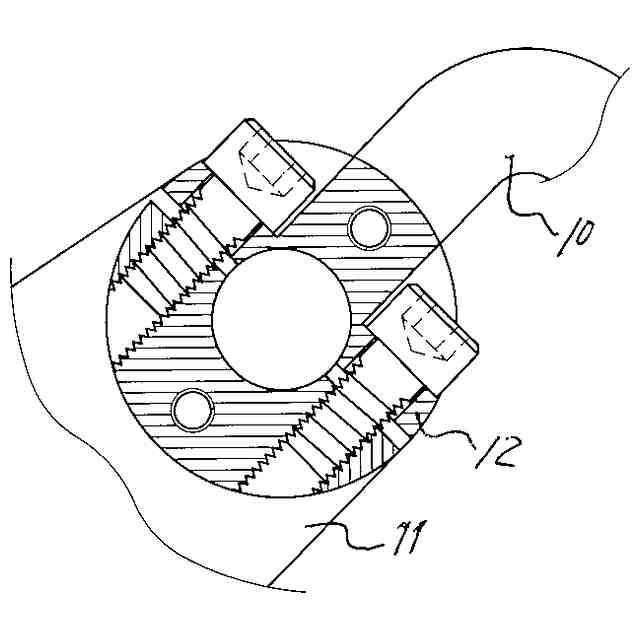

支柱５の最上部に滑車６を図９のように滑車固定板１１に固定し、昇降動作を導くワイヤー７を、滑車６を周回して両端を図５に示すワイヤー割締め部品１４で荷台１および踏み台３にボルトで固定する。
（【００１１】以降は省略されています）
