公開番号2025082275
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2024185912
出願日2024-10-22
発明の名称表示パネル及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 59/122 20230101AFI20250521BHJP()
要約【課題】タッチ信号が他の信号と干渉しにくい表示パネルの提供。

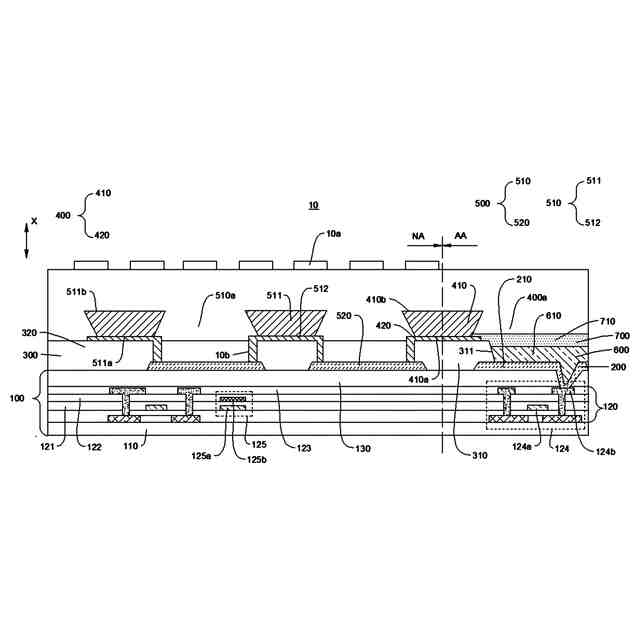

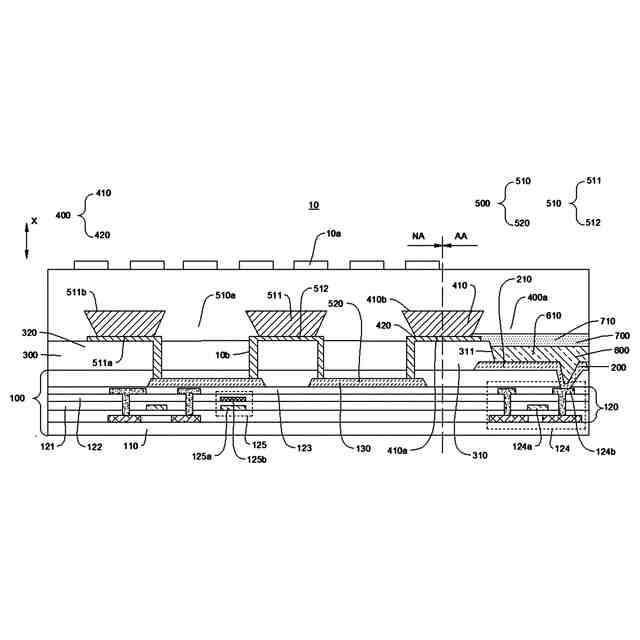

【解決手段】表示パネル10は、表示領域AAと非表示領域NAとを有し、基板100と第1電極210を含み、基板100の一側に設けられている第1電極層200と、第1電極210の基板100から離れた側に位置している発光ユニット610を含む発光層600と、表示領域AAに位置し且つ少なくとも一部の発光ユニット610を取り囲むように設けられている隔離構造400と、非表示領域NAに位置し、互いに電気的に接続されている第1シールド構造510及び第2シールド構造520を含み、少なくとも一部の第1シールド構造510が隔離構造400と同層に設けられ、第2シールド構造520と第1シールド構造510とが異なる膜層に位置しているシールド構造500と、少なくとも一部がシールド構造500の基板100から離れた側に位置しているタッチアセンブリ10aと、を含む。
【選択図】図3
特許請求の範囲【請求項１】

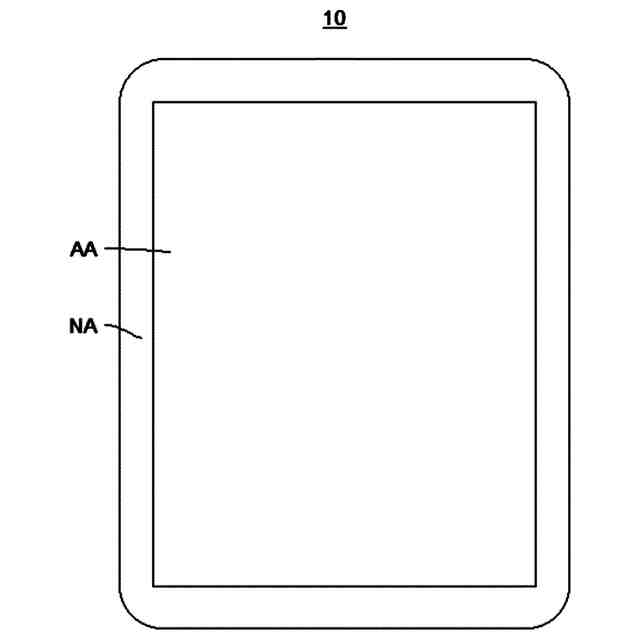

表示領域と非表示領域とを有する表示パネルであって、
前記非表示領域に信号線及び／又は駆動回路を有する基板と、
前記表示領域に位置している第１電極を含み、前記基板の一側に設けられている第１電極層と、
前記第１電極の前記基板から離れた側に位置している発光ユニットを含む発光層と、
前記基板の前記第１電極層に向かう側に設けられ、前記表示領域に位置し且つ少なくとも一部の前記発光ユニットを取り囲むように設けられている隔離構造と、
前記非表示領域に位置し、互いに電気的に接続されている第１シールド構造及び第２シールド構造を含み、少なくとも一部の前記第１シールド構造が前記隔離構造と同層に設けられ、前記第２シールド構造と前記第１シールド構造とが異なる膜層に位置しているシールド構造と、
少なくとも一部が前記シールド構造の前記基板から離れた側に位置しているタッチアセンブリと、を含む、
ことを特徴とする、表示パネル。
続きを表示（約 3,700 文字）【請求項２】
前記第２シールド構造は、前記第１シールド構造の前記基板に向かう側に位置しており、

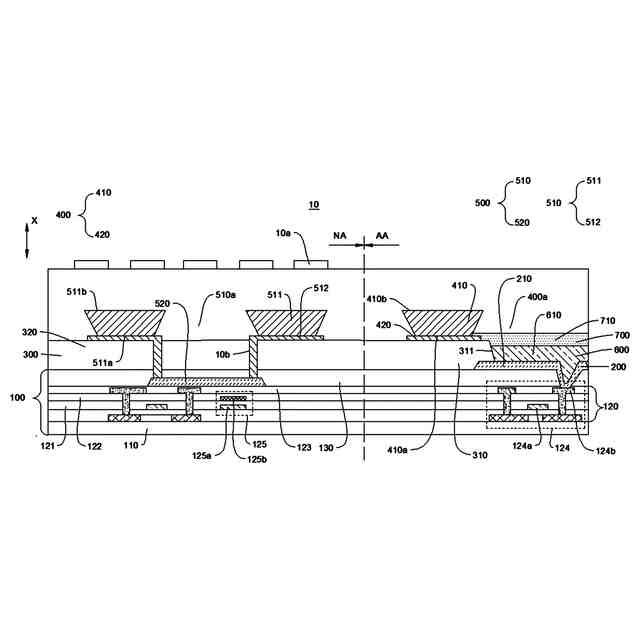

前記第２シールド構造は前記基板内に設置され、又は前記第２シールド構造は前記第１電極層と同層に設置され、
前記第２シールド構造は前記第１電極と同じ形状であり、及び／又は、前記第２シールド構造は前記第１電極と同じ大きさである、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項３】

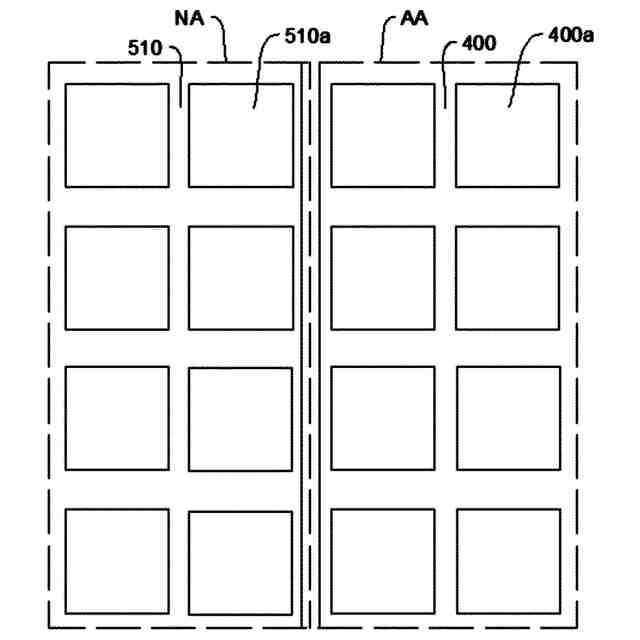

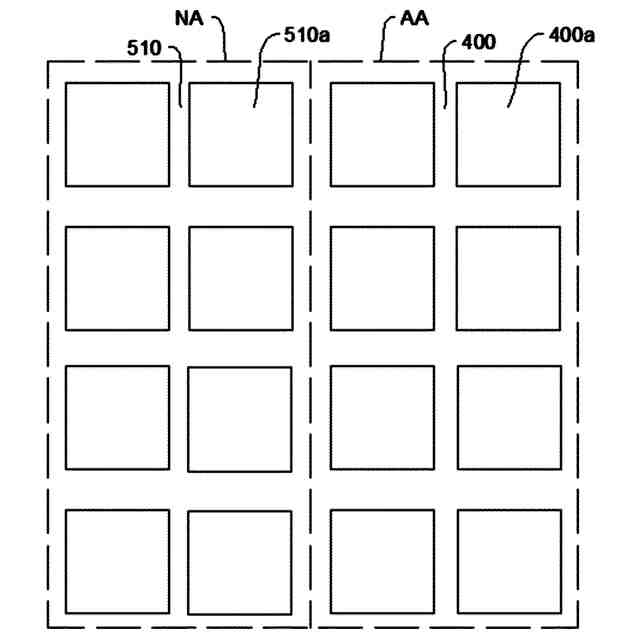

前記第１シールド構造は、囲んでシールド開口を形成し、少なくとも一部の前記第２シールド構造の前記第１シールド構造における正投影は、前記シールド開口内に位置しており、
前記第２シールド構造の数は複数であり、複数の前記第２シールド構造は間隔を置いて設けられ、前記第１シールド構造は少なくとも一部の前記第２シールド構造を取り囲んで設けられており、
前記シールド開口の前記基板における正投影は、前記第２シールド構造の前記基板における正投影内に位置しており、
前記隔離構造は、隔離部を含み、前記隔離部は、前記基板に面する第１端部と、前記基板から離れた第２端部とを含み、前記第１端部の前記基板における正投影は、前記第２端部の前記基板における正投影内に位置しており、
前記第１シールド構造は、前記隔離部と同層に設けられている第１サブ部を含み、前記第１サブ部は、前記基板に対向する第３端部と、前記基板から離れた第４端部とを含み、前記第３端部の前記基板における正投影は、前記第４端部の前記基板における正投影内に位置しており、
前記基板から離れた方向において、前記隔離部の前記発光ユニットの両側の表面間の距離が徐々に大きくなり、且つ前記第１サブ部の前記第２シールド構造の両側の表面間の距離が徐々に大きくなり、

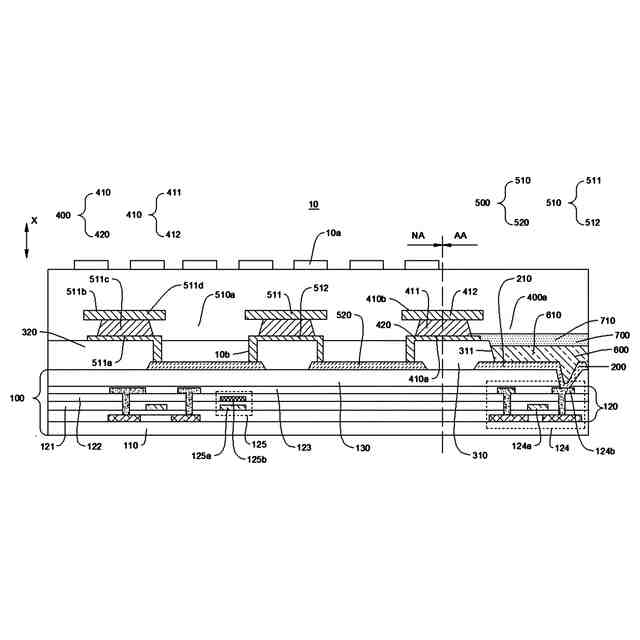

前記隔離構造は、第１隔離部と、前記第１隔離部の前記基板から離れた側に設けられている第２隔離部とを含み、前記第１隔離部の前記基板における正投影は、前記第２隔離部の前記基板における正投影内に位置し、前記第２隔離部は、前記発光ユニットに向かって前記第１隔離部に向かって設けられており、
前記第１サブ部は、第１シールド部と、前記第１シールド部の前記基板から離れた側に設けられている第２シールド部とを含み、前記第１シールド部の前記基板における正投影は、前記第２シールド部の前記基板における正投影内に位置し、前記第２シールド部は、前記シールド開口に向かって前記第１シールド部から突出して設けられており、
前記第１シールド部は前記第１隔離部と同層に同材料で設置され、及び／又は、前記第２シールド部は前記第２隔離部と同層に同材料で設置されている、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項４】
前記第１シールド構造は、前記第２シールド構造に接続されており、
前記第１シールド構造と前記第２シールド構造とはビアを介して接続されており、
前記ビアは、少なくとも一部の前記第２シールド構造を取り囲んで設けられており、
前記第１シールド構造の前記基板における正投影と前記第２シールド構造の前記基板における正投影とは、少なくとも部分的に重なるように設けられており、
前記第１シールド構造は、第１サブ部と、前記第１サブ部から前記基板に向かう側に位置している第２サブ部とを含み、前記第２サブ部は、前記ビアを介して前記第２シールド構造に接続されており、
前記第１シールド構造は、囲んでシールド開口を形成し、前記第２サブ部は、前記シールド開口に向かって前記第１サブ部から突出して設けられており、
前記第２サブ部の前記基板における正投影と前記第２シールド構造の前記基板における正投影とは、少なくとも一部が重なるように設けられており、
前記隔離構造は、隔離部と、前記隔離部の前記基板に向かう側に位置している導電部とを含み、前記導電部は、前記発光ユニットに向かって前記隔離部から突出して設置され、
前記第２サブ部は、前記導電部と同層に同材料で設けられている、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項５】

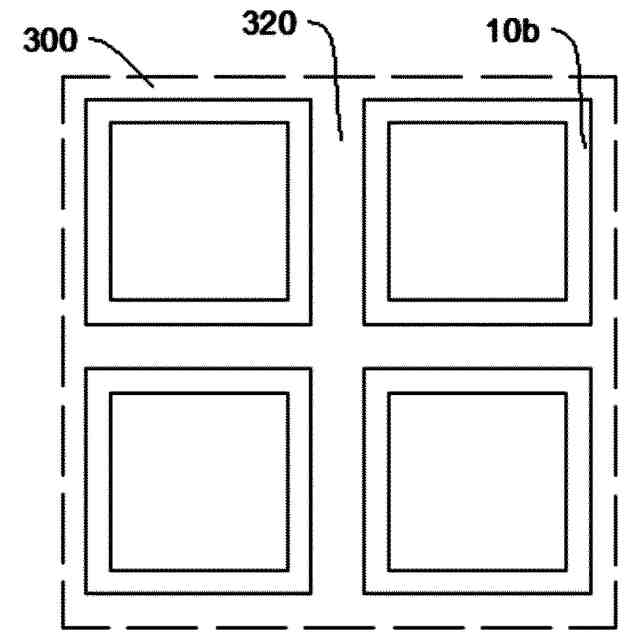

前記表示パネルは、前記第１電極層の前記基板から離れた側に設けられている画素限定層をさらに含み、前記画素限定層は、前記表示領域に位置している第１画素限定部と、前記非表示領域に位置している第２画素限定部とを含み、前記第１画素限定部には、画素開口が開設され、少なくとも一部の前記第１電極は、前記画素開口から露出し、少なくとも一部の前記第２画素限定部は、前記第２シールド構造の前記基板から離れた側に位置しており、
前記第１シールド構造は、前記第２画素限定部の前記基板から離れた側に設けられ、前記第１シールド構造と前記第２シールド構造とは、前記第２画素限定部を貫通するビアによって接続されている、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項６】
前記第２画素限定部には、貫通する貫通孔が開設されており、
前記貫通孔は、前記シールド構造が前記表示領域から離れた側に位置しており、
前記画素限定層における前記シールド構造の正投影は、前記貫通孔と位置ずれに設置され、
前記貫通孔は少なくとも一部の前記シールド構造を取り囲んで設けられており、
前記貫通孔の数は複数であり、複数の前記貫通孔は前記シールド構造を取り囲んで間隔を置いて設置される、
ことを特徴とする、請求項５に記載の表示パネル。
【請求項７】
前記表示パネルは、第１封止層をさらに含み、少なくとも一部の前記第１封止層は、前記シールド構造が前記基板から離れた側に設けられており、
前記シールド構造の前記基板における正投影は、前記第１封止層の前記基板における正投影内に位置し、
前記第１封止層の材料は、無機材料を含み、
前記表示パネルは、第２封止層をさらに含み、前記第２封止層は、前記表示領域に位置し且つ前記発光層の前記基板から離れた側に設けられている第２封止部を含み、
少なくとも一部の前記第１封止層は、前記第２封止層が前記基板から離れた側にさらに設けられており、
前記第２封止層の材料は、無機材料を含み、
前記第１封止層と前記第２封止層の材料は同じであり、
前記第１封止層の厚さは、前記第２封止層の厚さよりも小さく、
前記表示パネルは、前記第１封止層の前記基板から離れた側に設けられている第３封止層をさらに含み、
前記第３封止層の材料は有機材料を含む、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項８】
前記非表示領域は、少なくとも一部の前記表示領域を取り囲んで設けられており、
前記表示パネルは、前記非表示領域に位置し且つ前記基板の前記第１電極層に向かう側に設けられている堰をさらに含み、前記堰は、少なくとも部分的に前記シールド構造を取り囲んで設けられており、
前記基板は、平坦化層と、前記平坦化層の前記第１電極層から離れた側に位置している駆動回路層とを含み、前記堰は、前記駆動回路層の前記平坦化層に向かう側に設けられており、
前記堰の前記駆動回路層から離れた側の表面と前記駆動回路層が前記平坦化層に向かう側の表面との間に第１ピッチを有し、前記シールド構造の前記駆動回路層から離れた側の表面と前記駆動回路層の前記平坦化層に向かう側の表面との間の最大ピッチが第２ピッチであり、前記第２ピッチが前記第１ピッチよりも大きく、
前記シールド構造の前記基板における正投影と前記堰の前記基板における正投影との間に第３ピッチを有し、前記第３ピッチは１００μｍ以上であり、
又は、前記第３ピッチは、１００μｍ以上且つ１５０μｍ以下であり、
又は、前記第３ピッチは、１２０μｍ、１３０μｍ、１４０μｍ又は１５０μｍである、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項９】
前記シールド構造は導電シールド構造であり、前記導電シールド構造は前記表示パネルの直流電圧信号端に接続されており、
前記直流電圧信号端の信号線は、接地信号線、初期化信号線及び正性電源電圧信号線のうちの少なくとも１つを含み、前記導電シールド構造は、前記隔離構造と絶縁して設けられており、
又は、前記直流電圧信号端の信号線は負性電源電圧信号線を含み、前記第１シールド構造は前記隔離構造に接続されており、
前記第１シールド構造と前記隔離構造は一体構造である、
ことを特徴とする、請求項１乃至８のいずれか一項に記載の表示パネル。
【請求項１０】
請求項１乃至８のいずれか一項に記載の表示パネルを含む、表示装置。

発明の詳細な説明【技術分野】
【０００１】
本願は、表示技術分野に属し、特に、表示パネル及び表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
有機発光ダイオード（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＯＬＥＤ）及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）などの技術に基づく平面表示装置は、高画質、省電力、薄型化及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、ノートパソコン、デスクトップパソコンなどの各種の民生用電子製品に広く応用され、表示装置における主流となっている。
【０００３】
しかし、現在のＯＬＥＤ表示製品の使用性能は向上される必要がある。
【発明の概要】
【０００４】
本願の実施例は、表示パネル及び表示装置を提供し、表示パネルにおけるタッチ信号と他の信号との相互干渉を低減することを目的とする。
【０００５】
本願の第１態様の実施例は、表示領域と非表示領域とを有する表示パネルであって、非表示領域に信号線及び／又は駆動回路を有する基板と、表示領域に位置している第１電極を含み、基板の一側に設けられている第１電極層と、第１電極の基板から離れた側に位置している発光ユニットを含む発光層と、基板の第１電極層に向かう側に設けられ、表示領域に位置し且つ少なくとも一部の発光ユニットを取り囲むように設けられている隔離構造と、非表示領域に位置し、互いに電気的に接続されている第１シールド構造及び第２シールド構造を含み、少なくとも一部の第１シールド構造が隔離構造と同層に設けられ、第２シールド構造と第１シールド構造とが異なる膜層に位置しているシールド構造と、少なくとも一部がシールド構造の基板から離れた側に位置しているタッチアセンブリと、を含む、表示パネルを提供する。
【０００６】
本願の第１態様の実施形態によれば、第２シールド構造は、第１シールド構造の基板に向う側に位置している。
【０００７】
本願の第１態様の前述のいずれかの実施形態によれば、第２シールド構造は基板内に設けられ、又は第２シールド構造は第１電極層と同層に設けられている。
【０００８】
本願の第１態様の前述のいずれかの実施形態によれば、第２シールド構造は第１電極層と同層に設けられ、第２シールド構造は第１電極と同じ形状であり、及び／又は、第２シールド構造は第１電極と同じ大きさである。
【０００９】
本願の第１態様の前述のいずれかの実施形態によれば、第１シールド構造が囲んでシールド開口を形成し、少なくとも一部の第２シールド構造の第１シールド構造における正投影がシールド開口内に位置している。
【００１０】
本願の第１態様の前述のいずれかの実施形態によれば、第２シールド構造の数は複数であり、複数の第２シールド構造は間隔を置いて設けられ、第１シールド構造は少なくとも一部の第２シールド構造を囲んで設けられている。
（【００１１】以降は省略されています）
