公開番号2024169453
公報種別公開特許公報(A)
公開日2024-12-05
出願番号2024157354
出願日2024-09-11
発明の名称表示パネル及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,ユング(グアン)テクノロジーカンパニーリミテッド
代理人弁理士法人YKI国際特許事務所
主分類H10K 59/80 20230101AFI20241128BHJP()
要約【課題】封止層の封止信頼性を向上させ、ストレッチャブル表示パネルの耐用年数を向上させる。

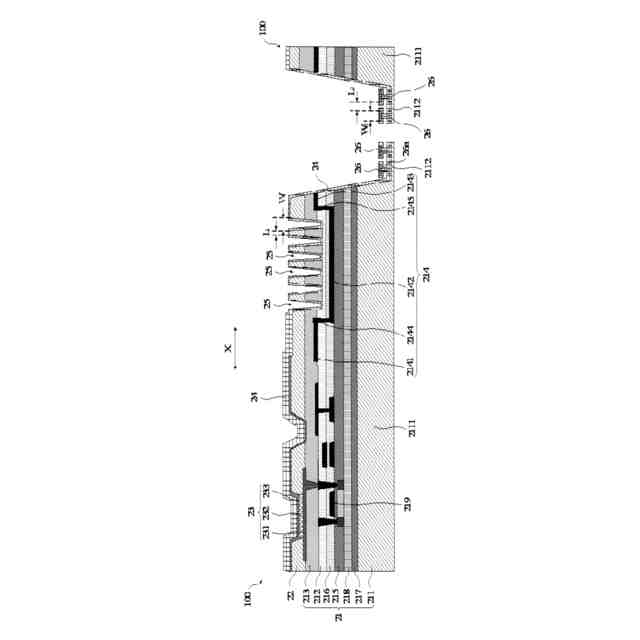

【解決手段】基板と、前記基板上に間隔をあけて設けられ、発光領域と、前記発光領域に隣接する非発光領域とを有する複数のピクセルアイランドと、を含み、前記ピクセルアイランドは、前記基板上に設けられた駆動層群と、前記駆動層群に設けられ、前記発光領域に位置するピクセル開口を画定するピクセル定義構造であって、前記ピクセル定義構造の前記駆動層群から離れる側には、前記非発光領域に位置する少なくとも1つの凹溝がさらに設けられ、前記凹溝は、前記基板の厚さ方向に沿って前記ピクセル定義構造、及び前記駆動層群の一部を貫通するピクセル定義構造と、前記ピクセル開口内に設けられた発光ユニットと、前記発光ユニットの前記基板から離れる側、及び前記凹溝の溝壁を被覆する封止層と、を含む。
【選択図】図2
特許請求の範囲【請求項１】
基板と、
前記基板上に間隔をあけて設けられ、発光領域と、前記発光領域に隣接する非発光領域とを有する複数のピクセルアイランドと、を含み、前記ピクセルアイランドは、
前記基板上に設けられた駆動層群と、
前記駆動層群に設けられ、前記発光領域に位置するピクセル開口を画定するピクセル定義構造であって、前記ピクセル定義構造の前記駆動層群から離れる側には、前記非発光領域に位置する少なくとも１つの凹溝がさらに設けられ、前記凹溝は、前記基板の厚さ方向に沿って前記ピクセル定義構造、及び前記駆動層群の一部を貫通するピクセル定義構造と、
前記ピクセル開口内に設けられた発光ユニットと、
前記発光ユニットの前記基板から離れる側、及び前記凹溝の溝壁を被覆する封止層と、を含む、ことを特徴とするストレッチャブル表示パネル。
続きを表示（約 3,100 文字）【請求項２】
前記駆動層群は、無機膜層と有機膜層とを含み、前記無機膜層は、前記基板と前記有機膜層との間に設けられ、
前記凹溝は、少なくとも前記有機膜層を貫通して前記無機膜層の一部を露出させ、前記封止層は、前記無機膜層の露出表面を被覆し、
前記凹溝は、前記無機膜層の一部を貫通し、
前記駆動層群は、層間絶縁層と平坦化層とを含み、前記層間絶縁層は、前記基板と前記平坦化層との間に位置し、前記無機膜層であり、前記平坦化層は前記有機膜層であり、前記凹溝は、前記平坦化層、及び前記層間絶縁層の一部を貫通する、ことを特徴とする請求項１に記載のストレッチャブル表示パネル。
【請求項３】

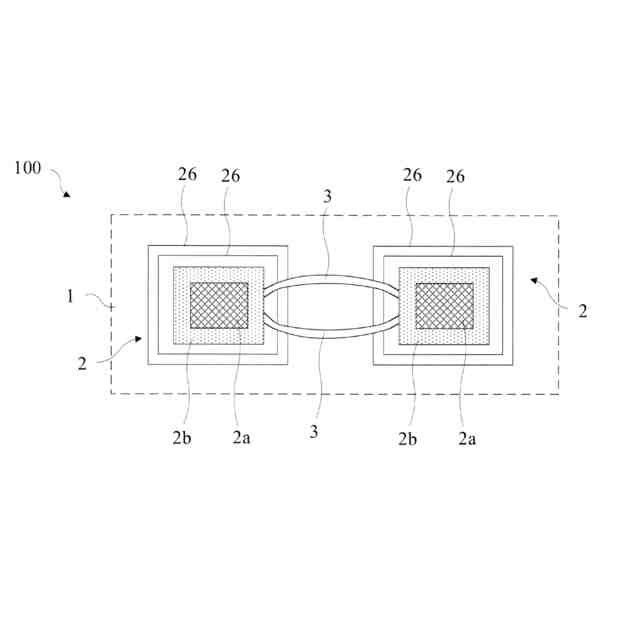

隣接する前記ピクセルアイランドを接続する接続線をさらに含み、前記駆動層群は、前記接続線に電気的に接続された配線を含み、
前記配線は、第１配線部と、第２配線部とを含み、前記第２配線部は、一端が前記第１配線部に電気的に接続され、他端が前記接続線に電気的に接続され、前記第１配線部は、前記第２配線部と異なる層に設けられる、ことを特徴とする請求項２に記載のストレッチャブル表示パネル。
【請求項４】
前記第１配線部は、前記層間絶縁層と前記平坦化層との間に位置し、
前記駆動層群は、ゲート絶縁層と、容量絶縁層とをさらに含み、前記ゲート絶縁層及び前記容量絶縁層は、前記基板と前記層間絶縁層との間に位置し、前記ゲート絶縁層は、前記基板と前記容量絶縁層との間に位置し、前記第２配線部は、前記ゲート絶縁層と前記容量絶縁層との間に位置し、
前記駆動層群は、前記ゲート絶縁層と前記容量絶縁層との間に位置するゲート電極をさらに含み、前記第２配線部は、前記ゲート電極と同一層に設けられ、
前記第２配線部の前記基板への正投影の一部は、前記凹溝の前記基板への正投影と重なり、
前記第１配線部と前記第２配線部は、第１ビアホール構造を介して電気的に接続され、
前記第１配線部の前記基板への正投影の一部は、前記第２配線部の前記基板への正投影と重なる、ことを特徴とする請求項３に記載のストレッチャブル表示パネル。
【請求項５】
前記配線は、前記第２配線部と前記接続線とを電気的に接続する第３配線部をさらに含み、前記第３配線部は、前記第２配線部と異なる層に設けられ、
前記第３配線部は、前記第１配線部と同一層に設けられ、
前記第３配線部と前記第２配線部は、第２ビアホール構造を介して電気的に接続され、
前記第３配線部の前記基板への正投影の一部は、前記第２配線部の前記基板への正投影と重なる、ことを特徴とする請求項３に記載のストレッチャブル表示パネル。
【請求項６】
前記封止層の前記ピクセル定義構造への正投影は、前記凹溝を被覆し、

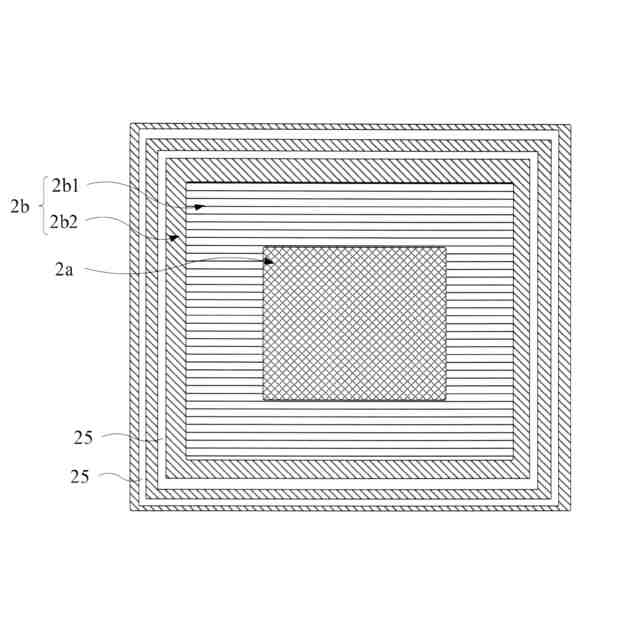

前記ピクセル定義構造に複数の凹溝が設けられ、複数の前記凹溝は、前記非発光領域に間隔をあけて配列され、前記封止層は、複数の前記凹溝の溝壁を被覆し、
前記非発光領域は、前記発光領域の外周を囲んで設けられ、前記凹溝は、前記発光領域の外周を囲んで設けられ、
前記凹溝の前記基板への正投影は、閉じた環状パターンである、ことを特徴とする請求項１～５のいずれか一項に記載のストレッチャブル表示パネル。
【請求項７】

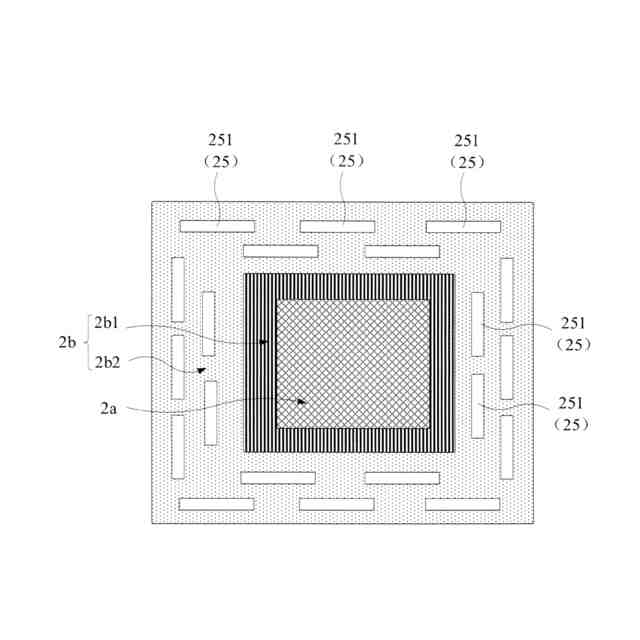

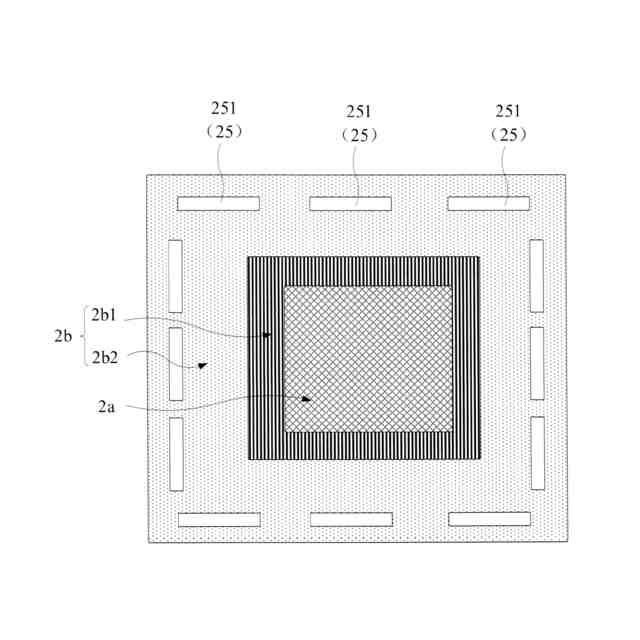

前記凹溝は、複数の第１溝セグメントを含み、複数の前記第１溝セグメントは、間隔をあけて前記発光領域の外周を囲んで設けられ、
隣接する２つの前記凹溝において、各前記凹溝はそれぞれ、複数の前記第１溝セグメントを含み、同一の前記凹溝において、隣接する２つの第１溝セグメントの間に隙間があり、隣接する２つの前記凹溝において、一方の前記凹溝の前記隙間と他方の前記凹溝の前記第１溝セグメントとは、対向しており、

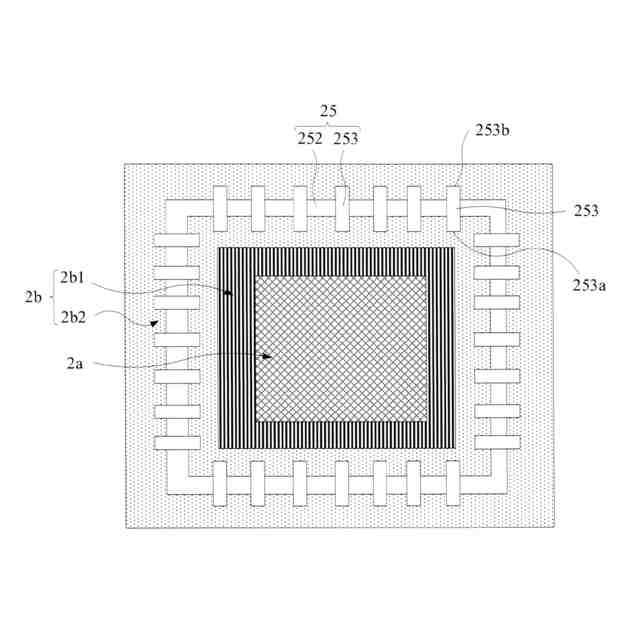

あるいは、前記凹溝は、第１主溝及び複数の第１サブ溝を含み、前記第１主溝の前記基板への正投影は、閉じた環状パターンであり、前記第１主溝は、前記発光領域の外周を囲んで設けられ、複数の前記第１サブ溝は、間隔をあけて前記発光領域の外周を囲んで設けられ、前記第１サブ溝の前記基板への正投影の一部は、前記第１主溝の前記基板への正投影と重なり、
前記第１サブ溝は、対向して設けられた第１端と第２端とを有し、前記第１端は、前記第１主溝の前記発光領域に近接する側に位置し、前記第２端は、前記第１主溝の前記非発光領域から離れる側に位置する、
ことを特徴とする請求項６に記載のストレッチャブル表示パネル。
【請求項８】
前記駆動層群は、本体部と、前記本体部に接続されたエッジ部とを含み、前記ピクセル定義構造及び前記発光ユニットは、いずれも前記本体部に設けられ、
前記エッジ部には、少なくとも１つの保護構造が設けられ、前記保護構造は、少なくとも１つの凹部を有し、前記封止層は、前記凹部の壁面をさらに被覆し、
前記基板の厚さ方向に沿って、前記本体部の寸法は、前記エッジ部の寸法よりも大きく、
前記封止層は、前記ピクセル定義構造の側面及び前記本体部の側面をさらに被覆し、
前記エッジ部は、前記本体部の外周を囲んで設けられ、前記保護構造は、前記本体部の外周を囲んで設けられる、ことを特徴とする請求項１～５のいずれか一項に記載のストレッチャブル表示パネル。
【請求項９】

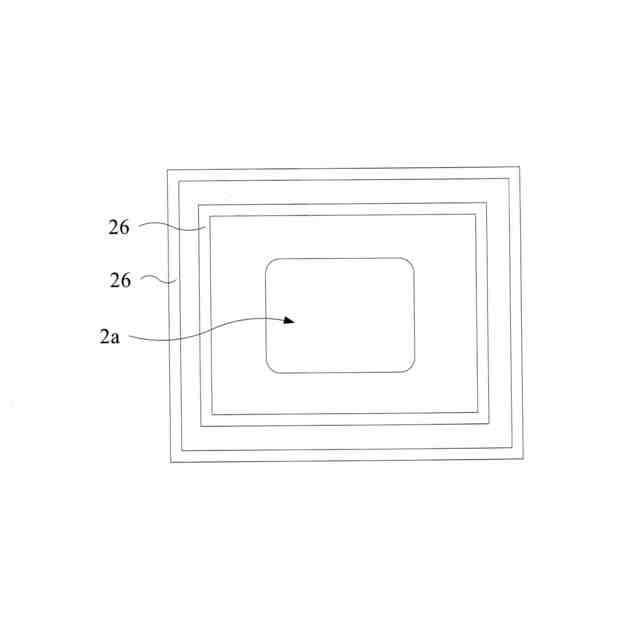

前記エッジ部には、間隔をあけて配置された複数の保護構造が設けられ、前記封止層は、各前記保護構造の凹部を被覆し、
隣接する２つの前記保護構造のうち、一方の前記保護構造は、前記本体部の外周を囲んで設けられ、他方の前記保護構造は、該一方の前記保護構造の外周を囲んで設けられ、

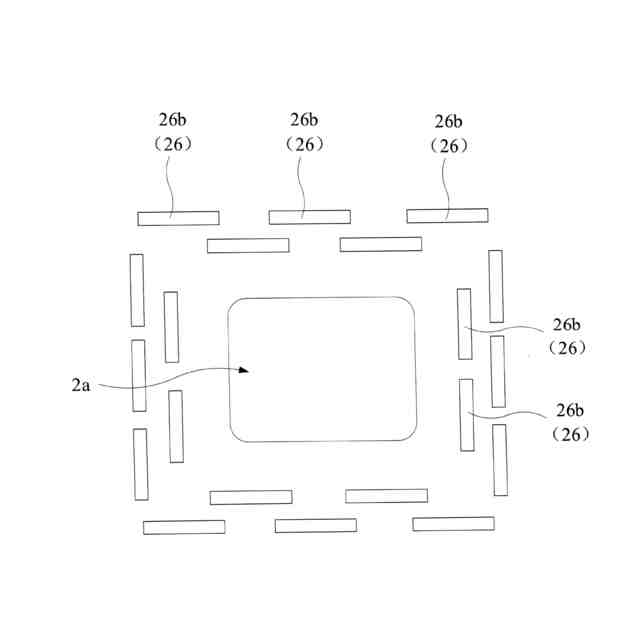

あるいは、前記保護構造は、複数のサブ構造を含み、複数の前記サブ構造は、間隔をあけて前記本体部の外周を囲んで設けられ、
隣接する２つの前記保護構造において、各前記保護構造はそれぞれ、複数の前記サブ構造を含み、同一の前記保護構造において、隣接する２つのサブ構造の間に隙間があり、隣接する２つの前記保護構造において、一方の前記保護構造の前記隙間と他方の前記保護構造の前記サブ構造とは、対向している、ことを特徴とする請求項８に記載のストレッチャブル表示パネル。
【請求項１０】
前記保護構造は、複数の凹部を有し、前記封止層は、複数の前記凹部の壁面を被覆し、
前記保護構造は、２つの前記凹部を有し、２つの前記凹部の開口は互いに背向しており、

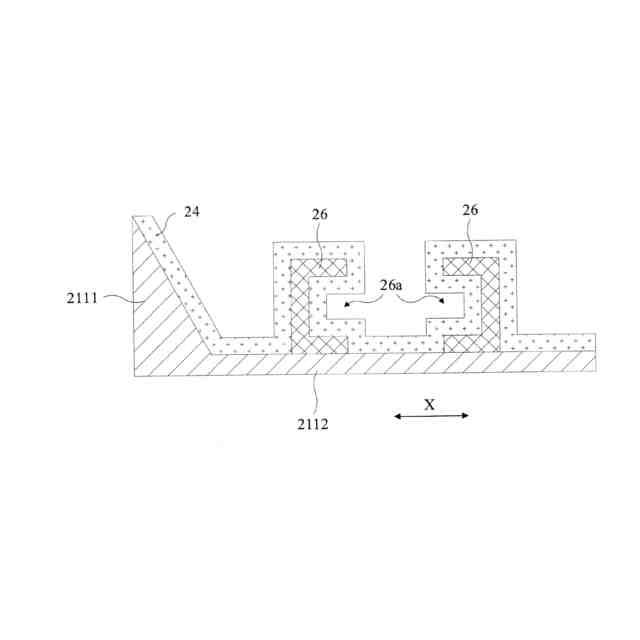

前記保護構造は、前記エッジ部に順次積層して設けられた第１部分及び第２部分を含み、前記第２部分の第１方向に沿った対向する両端は、前記第１部分の側壁から突出し、前記第１方向は、前記基板の厚さ方向に垂直であり、
前記第１部分、前記第２部分の突出部分及び前記エッジ部は、前記凹部を画定し、
あるいは、前記保護構造は、前記エッジ部に順次積層して設けられた第３部分、第１部分及び第２部分を含み、前記第３部分の第１方向に沿った対向する両端は、前記第１部分の側壁から突出し、前記第２部分の第１方向に沿った対向する両端は、前記第１部分の側壁から突出し、前記第１方向は、前記基板の厚さ方向に垂直であり、
前記第３部分の突出部分、前記第１部分及び前記第２部分の突出部分は、前記凹部を画定する、ことを特徴とする請求項９に記載のストレッチャブル表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、表示技術の分野に関し、特に、ストレッチャブル表示パネル及び表示装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
本願は、２０２３年９月１５日に中国国家知識産権局に出願された、出願番号が２０２３１１１９９５７８Ｘ、発明の名称が「ストレッチャブル表示パネル及び表示装置」の中国特許出願に基づく優先権を主張し、その開示の全てが参照により本願に組み込まれる。
【０００３】
ストレッチャブル有機発光ダイオード（ＯＬＥＤ、ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）表示パネルは、近年、表示業界において、その独特な表示形式により注目され、開発が進められており、現在、ストレッチャブルＯＬＥＤ表示パネルは、１０％の伸び率を初歩的に実現できるようになる。しかし、従来のストレッチャブルＯＬＥＤ表示パネルには、封止信頼性が低いという問題がある。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
これに基づいて、封止信頼性を向上させることができるストレッチャブル表示パネル及び表示装置を提供する必要がある。
【課題を解決するための手段】
【０００５】
第１態様では、本願の実施例は、
基板と、
前記基板上に間隔をあけて設けられ、発光領域と、前記発光領域に隣接する非発光領域とを有する複数のピクセルアイランドと、を含み、前記ピクセルアイランドは、
前記基板上に設けられた駆動層群と、
前記駆動層群に設けられ、前記発光領域に位置するピクセル開口を画定するピクセル定義構造であって、前記ピクセル定義構造の前記駆動層群から離れる側には、前記非発光領域に位置する少なくとも１つの凹溝がさらに設けられ、前記凹溝は、前記基板の厚さ方向に沿って前記ピクセル定義構造、及び前記駆動層群の一部を貫通するピクセル定義構造と、
前記ピクセル開口内に設けられた発光ユニットと、
前記発光ユニットの前記基板から離れる側、及び前記凹溝の溝壁を被覆する封止層と、を含む、ストレッチャブル表示パネルを提供する。
【０００６】
上記ストレッチャブル表示パネルでは、ピクセル定義構造に非発光領域に位置する凹溝が設けられるとともに、凹溝はピクセル定義構造及び一部の駆動層群を貫通し、さらに封止層は凹溝の溝壁まで被覆するように延伸することにより、凹溝は、クラックが発光領域に向かって延伸する傾向を低下させることができる一方で、封止層の接触面積を大きくすることができ、それにより、封止層の封止信頼性を全体的に向上させ、さらにストレッチャブル表示パネルの耐用年数を向上させる。
【０００７】
第２態様では、本願の実施例は、
基板と、
前記基板上に間隔をあけて設けられ、発光領域と、前記発光領域に隣接する非発光領域とを有する複数のピクセルアイランドと、を含み、前記ピクセルアイランドは、
前記基板上に設けられた駆動層群と、
前記駆動層群に設けられ、かつ前記発光領域に位置する発光ユニットと、
前記駆動層群に設けられ、かつ前記非発光領域に位置する封止補助構造であって、前記封止補助構造の前記駆動層群から離れる側に少なくとも１つのトレンチが設けられ、前記封止補助構造は、無機材料を含む封止補助構造と、
前記発光ユニットの前記基板から離れる側、及び前記トレンチの溝壁を被覆する封止層と、を含む、別のストレッチャブル表示パネルを提供する。
【０００８】
上記ストレッチャブル表示パネルでは、駆動層群に封止補助構造が設けられるとともに、封止補助構造にトレンチが設けられ、封止層はトレンチの溝壁まで被覆するように延伸することにより、トレンチは、クラックが発光領域に向かって延伸する傾向を低下させることができる一方で、封止層の接触面積を大きくし、封止層の封止性能を向上させることができる。また、封止層は、無機材料のトレンチと直接接触して、封止層の膜層接着力を向上させることができ、それにより、封止層の封止性能を向上させ、さらに、封止層の封止信頼性を全体的に向上させ、ストレッチャブル表示パネルの耐用年数を向上させる。
【０００９】
第３態様では、本願の実施例は、さらに、
基板と、
前記基板上に間隔をあけて設けられた複数のピクセルアイランドと、を含み、
前記ピクセルアイランドは、
前記基板上に設けられ、本体部と、前記本体部に接続されたエッジ部とを含む駆動層群と、
前記本体部に設けられた発光ユニットと、
前記エッジ部に設けられ、少なくとも１つの凹部を有する保護構造と、
前記発光ユニットの前記基板から離れる側、及び前記凹部の壁面を被覆する封止層と、を含む、別のストレッチャブル表示パネルを提供する。
【００１０】
上記ストレッチャブル表示パネルでは、エッジ部に保護構造が設けられるとともに、保護構造に凹部が設けられ、封止層は凹部の壁面まで被覆するように延伸することにより、凹部は、クラックが本体部に向かって進展する傾向を低下させることができる一方で、封止層の接触面積を大きくすることができ、それにより、封止層の封止信頼性を全体的に向上させ、さらにストレッチャブル表示パネルの耐用年数を向上させる。
（【００１１】以降は省略されています）
