公開番号2025048752
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024135653
出願日2024-08-15
発明の名称表示パネルおよび表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 59/40 20230101AFI20250326BHJP()
要約【課題】アンダースクリン認識、透明表示等に適用されるタッチ機能および表示機能の両立の提供。
【解決手段】当該表示パネルは、ベースと、ベース上に位置する表示機能層、タッチ構造および透光遮蔽層とを含む。表示機能層は複数の発光素子および透光開口を含み、透光開口が第1領域内にありかつ発光素子の隙間に位置する。タッチ構造はタッチ電極を含む。透光遮蔽層はタッチ構造とベースとの間に位置し、ベースにおいて透光開口の正投影と透光遮蔽層の正投影が少なくとも部分的に重なる。

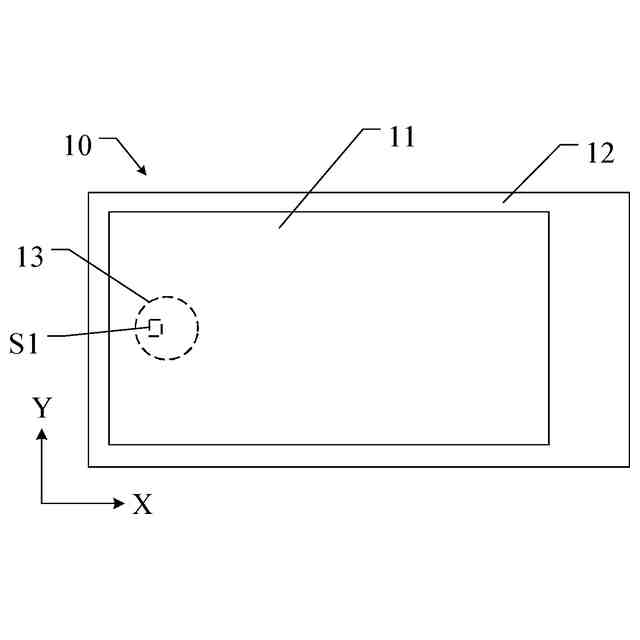

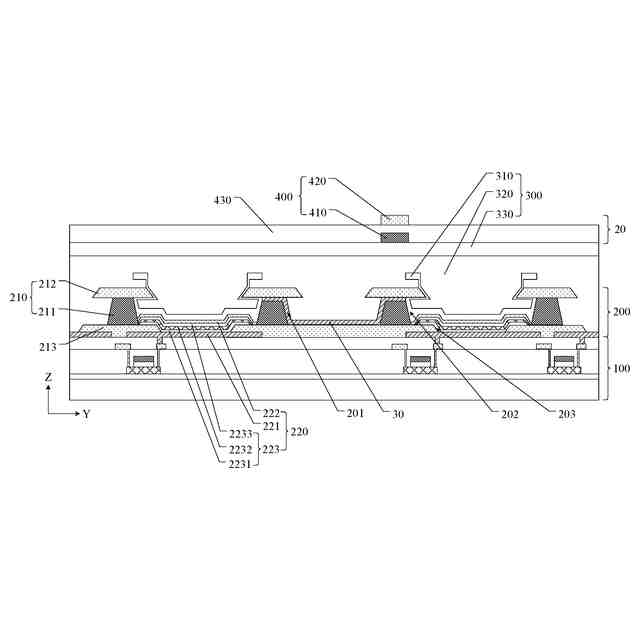

【選択図】図1
特許請求の範囲【請求項１】
表示パネルであって、
ベースと、表示機能層と、タッチ構造と、透光遮蔽層と、を含み、
前記表示機能層は、前記ベース上に配列された複数の発光素子および複数の透光開口を含み、前記透光開口は、隣り合う前記発光素子の間の隙間に位置し、
前記タッチ構造は、前記表示機能層の、前記ベースに背向する側に位置しかつタッチ電極を含み、
前記透光遮蔽層は、前記タッチ構造の、前記表示機能層に近接する側に位置し、前記ベースにおいて前記透光開口の正投影は前記透光遮蔽層の正投影内に位置する、
ことを特徴とする表示パネル。
続きを表示（約 1,800 文字）【請求項２】
隣り合う前記発光素子の間の隙間は第１隙間であり、前記発光素子とそれに隣り合う前記透光開口との間の隙間は第２隙間であり、
前記タッチ電極は格子状電極であり、前記ベースにおいて前記格子状電極の格子線の正投影はそれぞれ前記第１隙間の正投影内および前記第２隙間の正投影内に位置し、
前記透光遮蔽層は透明導電材料を含む、
ことを特徴とする請求項１に記載の表示パネル。
【請求項３】
前記ベース上に位置しかつ前記透光開口および複数の隔離開口を画定する隔離構造をさらに含み、前記発光素子はそれぞれ前記隔離開口内に位置制限される、
ことを特徴とする請求項１または２に記載の表示パネル。
【請求項４】
前記発光素子は、前記ベース上に順次積層された第１電極、発光機能層および第２電極を含み、前記発光素子の前記発光機能層および前記第２電極は、対応する前記隔離開口に位置し、
前記隔離構造は、前記ベース上に順次積層された支持部およびクラウン部を含み、前記ベースにおいて前記支持部の正投影は前記クラウン部の正投影内に位置し、
前記支持部は導電構造であり、前記発光素子の前記第２電極は前記支持部に接続される、
ことを特徴とする請求項３に記載の表示パネル。
【請求項５】
前記表示機能層は画素画定層をさらに含み、
前記画素画定層は、前記隔離開口にそれぞれ対応する複数の画素開口を含みかつ前記ベースの、前記隔離構造に近接する側に位置し、
前記画素開口は、前記発光素子を位置制限し、前記第１電極を露出させ、前記隔離開口にそれぞれ対応し、かつ対応する前記隔離開口に連通し、
前記透光遮蔽層は、前記画素画定層の、前記隔離構造に近接する側に位置しかつ前記支持部に接続される、
ことを特徴とする請求項４に記載の表示パネル。
【請求項６】
前記透光遮蔽層は前記支持部の、前記クラウン部に近接する側に位置しかつ前記支持部に接続され、前記ベースにおいて前記透光遮蔽層の正投影と前記支持部の正投影が重なる、
ことを特徴とする請求項４に記載の表示パネル。
【請求項７】
前記透光遮蔽層は複数の遮蔽ユニットを含み、前記遮蔽ユニットは前記透光開口内に位置しかつ前記支持部の側壁の少なくとも一部を被覆する、
ことを特徴とする請求項４に記載の表示パネル。
【請求項８】
前記透光遮蔽層は、前記表示機能層および前記透光開口を被覆し、かつ前記隔離構造の、前記ベースに背向する側に位置して前記隔離構造の、前記ベースに背向する面に接触し、前記クラウン部は導電構造である、
ことを特徴とする請求項４に記載の表示パネル。
【請求項９】
前記表示機能層上に順次積層された第１封止層、第２封止層および第３封止層をさらに含み、前記タッチ構造は前記第３封止層の、前記ベースに背向する側に位置し、前記第１封止層および前記第３封止層は無機層であり、前記第２封止層は有機層であり、
前記透光遮蔽層は、前記表示機能層および前記透光開口を被覆し、前記第１封止層の、前記第２封止層に近接する側に位置し、前記隔離構造に接触し、前記隔離構造が導電構造であり、あるいは、
前記透光遮蔽層は、前記表示機能層および前記透光開口を被覆し、前記第２封止層の、前記第３封止層に近接する側に位置し、前記第２封止層には貫通孔が設置され、前記透光遮蔽層は前記貫通孔を介して前記隔離構造に接続され、前記隔離構造が導電構造である、
ことを特徴とする請求項３に記載の表示パネル。
【請求項１０】
前記表示パネルは表示領域を含み、前記透光遮蔽層および前記隔離構造が前記表示領域内に位置し、前記貫通孔が前記表示領域内に位置し、
または、前記表示パネルは表示領域と前記表示領域の少なくとも一側に位置する非表示領域とを含み、前記透光遮蔽層および前記隔離構造が前記表示領域から前記非表示領域まで延在し、前記貫通孔が前記非表示領域内に位置する、
ことを特徴とする請求項９に記載の表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示技術分野に関し、具体的には、表示パネルおよび表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
有機発光ダイオード（ＯＬＥＤ，ＯｒｇａｎｉｃＬｉｇｈｔ－ＥｍｉｔｔｉｎｇＤｉｏｄｅ）は、有機薄膜エレクトロルミネセンス素子であり、製造プロセスが簡単で、コストが低く、消費電力が低く、輝度が高く、視野角が広く、コントラストが高く、フレキシブル表示が可能であるなどのメリットを有するため、人々から注目を集めており、電子表示製品に広く用いられている。
【０００３】
しかしながら、現在の電子表示製品は、自らの構造の設計によって制限され、アンダースクリン認識、透明表示などのシーンに適用される時に優れたタッチ機能および表示機能を両立させるのは困難である。
【発明の概要】
【０００４】
本開示の第１態様は表示パネルを提供する。当該表示パネルは、ベースと、ベース上に位置する表示機能層、タッチ構造および透光遮蔽層とを含む。表示機能層はベース上に配列された複数の発光素子および複数の透光開口を含み、透光開口が第１領域に配列されかつ発光素子間の隙間に位置し、タッチ構造は表示機能層のベースに背向する側に位置しかつタッチ電極を含み、透光遮蔽層はタッチ構造とベースとの間に位置し、ベースにおいて透光開口の正投影と透光遮蔽層の正投影が少なくとも部分的に重なる。
【０００５】
上記態様において、透光開口が所在する領域において、タッチ電極と、ベースにおける回路（たとえば、下記の駆動回路層における回路構造）とは透光遮蔽層によって隔離されることにより、タッチ電極とベースの回路との間の駆動信号の相互干渉を解消する。
【０００６】
本開示の第１態様の一実施形態において、ベースにおいては、透光開口の正投影が透光遮蔽層の正投影内に位置する。
【０００７】

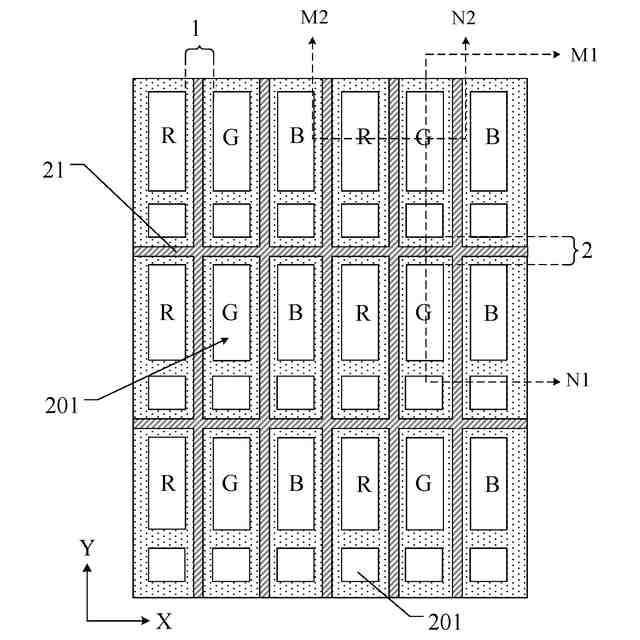

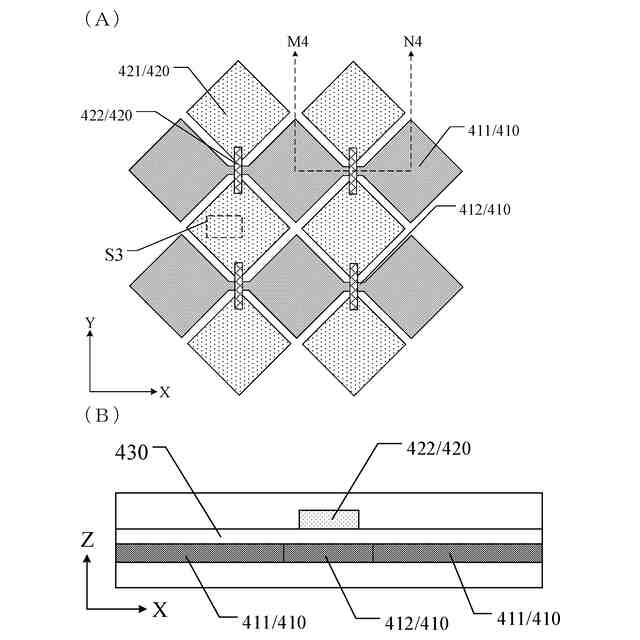

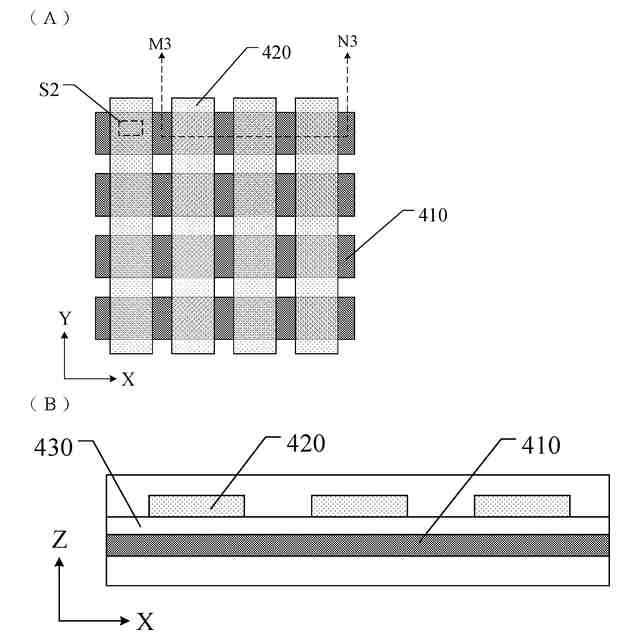

本開示の第１態様の一実施形態において、隣り合う前記発光素子の間の隙間は第１隙間であり、前記発光素子とそれに隣り合う前記透光開口との間の隙間は第２隙間であり、タッチ電極は格子状電極であり、ベースにおいて格子状電極の格子線の正投影はそれぞれ前記第１隙間の正投影内および第２隙間の正投影内に位置する。すなわち、格子状電極は、一部の格子線のベースにおける正投影が発光素子間の隙間のベースにおける正投影内に位置し、他の一部の格子線のベースにおける正投影が発光素子と透光開口との間の隙間のベースにおける正投影内に位置する。当該設計によれば、タッチ電極の透光率を増加させることができ、また、タッチ電極の材料に金属などの高導電率材料を使用できるようにする。
【０００８】
たとえば、選択的に、透光遮蔽層は透明導電材料を含む透明電極である。これにより発光素子から出射された光線を遮断しない。
【０００９】
たとえば、透光遮蔽層の材料は、酸化インジウムスズ、酸化インジウムガリウムおよび酸化インジウム亜鉛のうちの少なくとも１種を含む。
選択的に、ベースは駆動回路層を含む。
【００１０】
本開示の第１態様の一実施形態において、表示パネルは、ベース上に位置しかつ透光開口および複数の隔離開口を画定する隔離構造をさらに含んでもよく、発光素子はそれぞれ隔離開口内に位置制限される。
（【００１１】以降は省略されています）
