公開番号2025078592
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2024176435
出願日2024-10-08
発明の名称表示パネル、表示装置及び表示パネルの製造方法
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 59/122 20230101AFI20250513BHJP()
要約【課題】表示パネルの封止性能を向上させ、発光ユニットにより良好な封止効果を形成し、表示パネル全体の安全性能を向上させること。
【解決手段】本願は、表示パネル100、表示装置及び表示パネルの製造方法に関し、表示パネル100は、アレイ基板20と、複数の発光ユニット30と、隔離構造40と、封止層とを含み、複数の発光ユニット30は、アレイ基板20に設けられ、隔離構造40は、アレイ基板20に設けられ且つ発光ユニット40を離間し、封止層は、発光ユニット30のアレイ基板20から離れる側に設けられた第1封止層50を含み、アレイ基板20における発光ユニット30の正投影は、アレイ基板20における第1封止層50の正投影内に位置し、第1封止層50の、発光ユニット20をはみ出した少なくとも一部が発光ユニット20と隔離構造40との間に重ね接続されている。

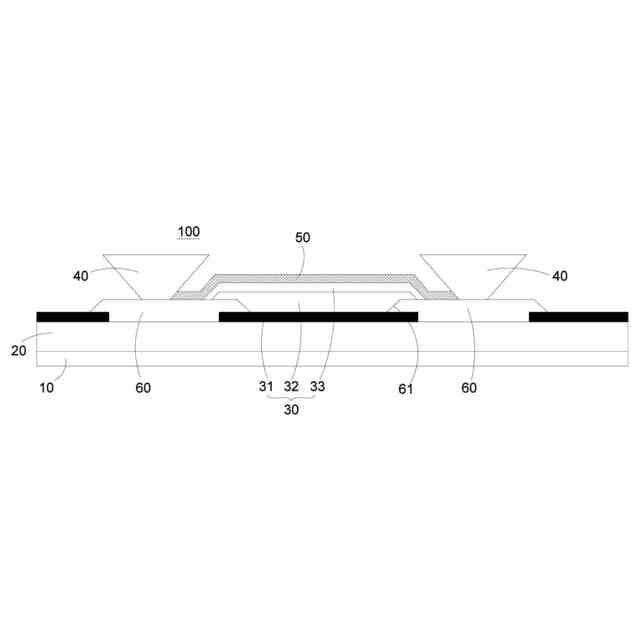

【選択図】図5
特許請求の範囲【請求項１】
アレイ基板と、複数の発光ユニットと、隔離構造と、封止層とを含む表示パネルであって、
前記複数の発光ユニットは、前記アレイ基板に設けられ、
前記隔離構造は、前記アレイ基板に設けられ且つ前記発光ユニットを離間し、
前記封止層は、前記発光ユニットの前記アレイ基板から離れる側に設けられた第１封止層を含み、
前記アレイ基板における前記発光ユニットの正投影は、前記アレイ基板における前記第１封止層の正投影内に位置し、
前記第１封止層の前記発光ユニットをはみ出した少なくとも一部は、前記発光ユニットと前記隔離構造との間に位置している、
ことを特徴とする、表示パネル。
続きを表示（約 1,800 文字）【請求項２】
隣接する前記第１封止層は、互いに間隔を置いて設けられている、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項３】
前記発光ユニットは、前記アレイ基板から離れる方向に沿って順に積層して設けられた第１電極、発光機能層及び第２電極を含み、前記第１封止層は、前記第２電極を覆い、且つ前記第２電極をはみ出した少なくとも一部が前記アレイ基板の前記発光ユニットに近接する側に重ね接続されている、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項４】

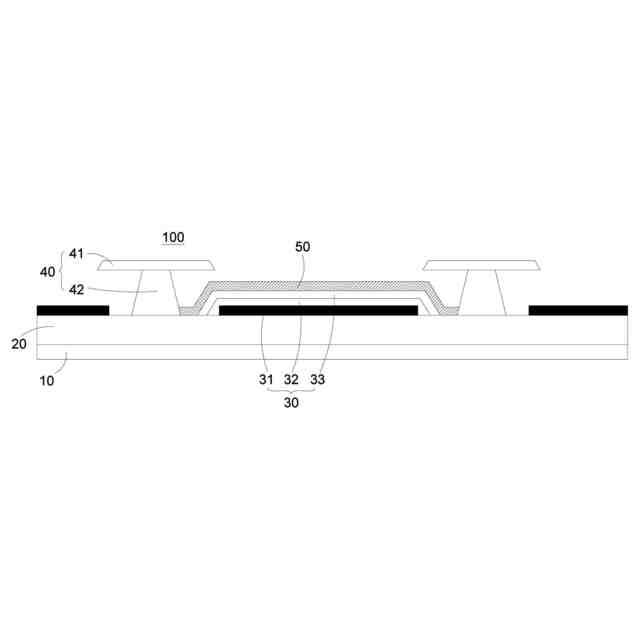

前記隔離構造は、前記アレイ基板に直接接触し、且つ前記発光ユニットを収容する複数の隔離開口が設けられ、
前記第１封止層は、前記第２電極を覆い、且つ前記第２電極をはみ出した少なくとも一部が前記アレイ基板に直接重ね接続されている、
ことを特徴とする、請求項３に記載の表示パネル。
【請求項５】

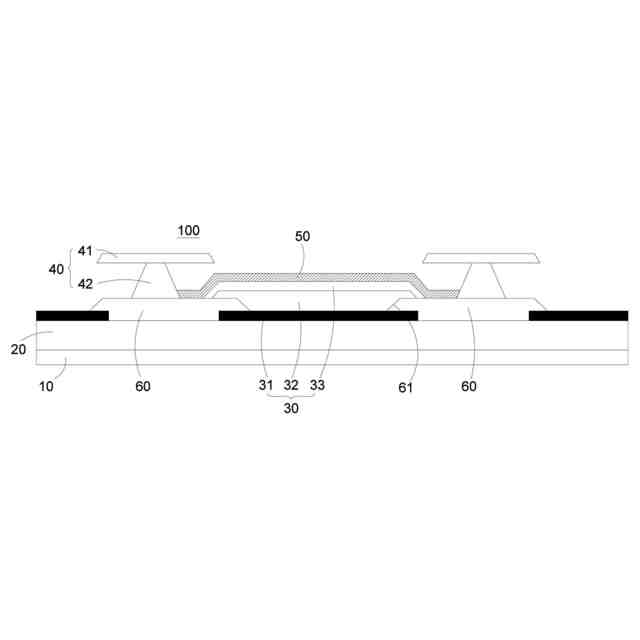

前記表示パネルは、前記アレイ基板に設けられた画素画定層を含み、前記画素画定層には、複数の画素開口が設けられ、
前記発光ユニットは、前記画素開口に設けられ、
前記隔離構造は、前記画素画定層の前記アレイ基板から離れる側に設けられ、
前記第１封止層は、前記第２電極を覆って設けられ、且つ前記第２電極をはみ出した前記第１封止層の少なくとも一部が前記画素画定層に重ね接続されており、
前記隔離構造に複数の隔離開口が設けられ、複数の前記画素開口は、複数の前記隔離開口と一対一で対応し且つ互いに貫通している、
ことを特徴とする、請求項３に記載の表示パネル。
【請求項６】
前記隔離構造は、一体構造であり、且つ前記アレイ基板から離れる第１表面と、前記アレイ基板に近い第２表面とを有し、
前記アレイ基板に垂直な断面において、前記第１表面のサイズは、前記第２表面のサイズよりも大きく、
又は、前記隔離構造は、前記アレイ基板に近接する方向に沿って順に積層して設けられた第１隔離部及び第２隔離部を含み、
前記アレイ基板における前記第２隔離部の正投影は、前記アレイ基板における前記第１隔離部の正投影内に位置している、
ことを特徴とする、請求項１に記載の表示パネル。
【請求項７】

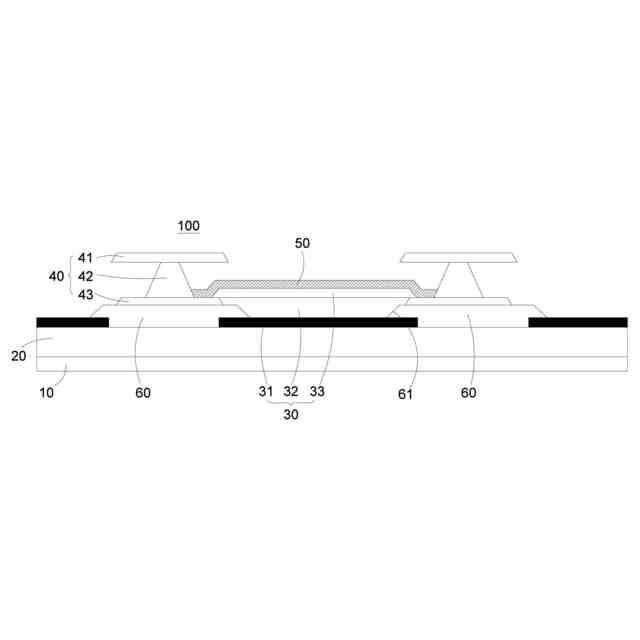

前記隔離構造は、前記アレイ基板に近接する方向に沿って順に積層して設けられた第１隔離部、第２隔離部及び第３隔離部を含み、
前記第１封止層は、前記第２電極を覆い、且つ前記第２電極をはみ出した前記第１封止層の少なくとも一部が前記第３隔離部に重ね接続されており、
前記アレイ基板における前記第２隔離部の正投影は、前記アレイ基板における前記第１隔離部の正投影内に位置し、且つ前記アレイ基板における前記第３隔離部の正投影内に位置し、
前記第２電極は前記第３隔離部に重ね接続されている、
ことを特徴とする、請求項３に記載の表示パネル。
【請求項８】

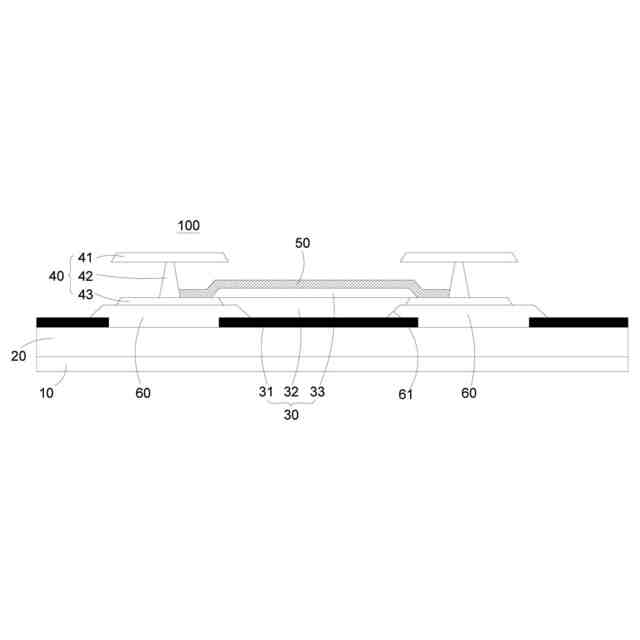

前記第２電極をはみ出した前記第１封止層の一部は、前記第３隔離部に重ね接続されており、且つ、他部は、前記第２隔離部の側壁に重ね接続されている、
ことを特徴とする、請求項７に記載の表示パネル。
【請求項９】

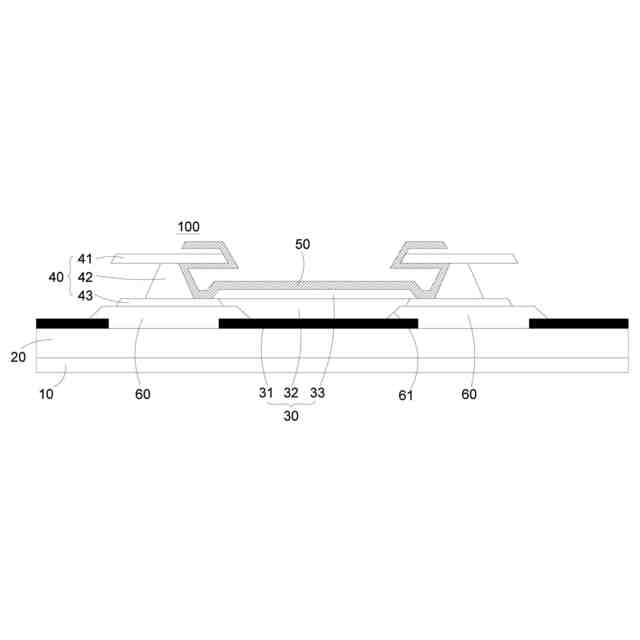

前記第１封止層は、前記第１隔離部の下方に位置して前記第１隔離部と間隔を置いて設けられ、
前記アレイ基板における一部の前記第１封止層の正投影は、前記アレイ基板における前記第１隔離部の正投影外に位置しており、
又は、前記第１封止層は、前記第２隔離部の側壁から前記第１隔離部まで延在して覆い、
前記第１封止層の一部は、前記第１隔離部に重ね接続され且つ前記第１隔離部の前記第２隔離部から離れる側に位置している、
ことを特徴とする、請求項８に記載の表示パネル。
【請求項１０】

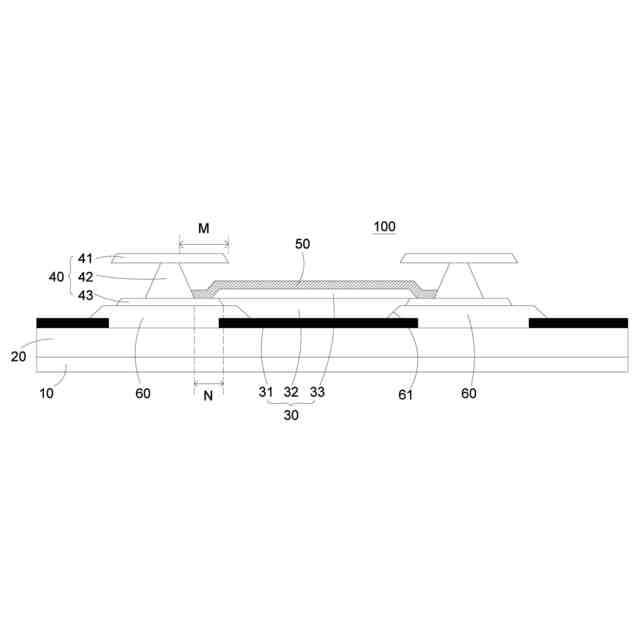

前記表示パネルの自体厚さ方向に沿った断面において、前記第２隔離部の高さは０．４μｍ～１．２μｍであり、
前記表示パネルの自体厚さ方向に沿った断面において、前記第２隔離部の高さに対する前記第１隔離部の前記第２隔離部をはみ出した長さの比は１．５～３．０である、
ことを特徴とする、請求項７に記載の表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、表示技術分野に関し、特に、表示パネル、表示装置及び表示パネルの製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
有機発光ダイオード表示（ＯｒｇａｎｉｃＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｓｐｌａｙ、ＯＬＥＤ）パネル及び発光ダイオード（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤ）デバイスを利用した表示パネルなどの平面表示パネルは、高画質、省電力、薄型化及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、パーソナルデジタルアシスタント、デジタルカメラ、ノートパソコン、デスクトップコンピュータなどの各種の消費型電子製品に広く応用され、主な表示パネルとなってきた。
【０００３】
しかしながら、関連技術における表示パネルの封止層の性能が不足し、エッチング薬液の漏れが生じやすく、最終的に発光ユニットの損傷を招く。したがって、新型の表示パネルが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願の実施例は、表示パネル、表示装置及び表示パネルの製造方法を提供する。
【課題を解決するための手段】
【０００５】
第１態様では、本願の実施例によれば、アレイ基板と、複数の発光ユニットと、隔離構造と、封止層とを含み、複数の発光ユニットは、アレイ基板に設けられ、隔離構造は、アレイ基板に設けられ且つ発光ユニットを離間し、封止層は、発光ユニットのアレイ基板から離れる側に設けられた第１封止層を含み、アレイ基板における発光ユニットの正投影は、アレイ基板における第１封止層の正投影内に位置し、第１封止層の発光ユニットをはみ出した少なくとも一部は、発光ユニットと隔離構造との間に重ね接続されている表示パネルを提供する。
【０００６】
本願の実施例の一態様によれば、隣接する第１封止層は互いに間隔を置いて設けられている。
【０００７】
本願の実施例の一態様によれば、発光ユニットは、アレイ基板から離れる方向に沿って順に積層して設けられた第１電極、発光機能層及び第２電極を含み、封止層は、第２電極を覆い、且つ第２電極をはみ出した少なくとも一部がアレイ層の基底から離れる側に重ね接続されている。
【０００８】
本願の実施例の一態様によれば、隔離構造はアレイ基板に直接接触して発光ユニットを収容する複数の隔離開口が設けられ、封止層は第２電極を覆い且つ第２電極をはみ出した少なくとも一部がアレイ基板に直接重ね接続されている。
【０００９】
好ましくは、第１電極は、アレイ基板に位置している複数の第１電極部を含み、隔離構造は、隣接する第１電極部の間に設けられている。
【００１０】
本願の実施例の一態様によれば、表示パネルは、アレイ層上に設けられた画素画定層を含み、隣接する画素画定層には、複数の画素開口が設けられ、発光ユニットは、画素開口に設けられ、隔離構造は、画素画定層のアレイ層から離れる側に設けられ、第１封止層は、第２電極を覆い且つ第２電極をはみ出した第１封止層の少なくとも一部が画素画定層に重ね接続されている。
（【００１１】以降は省略されています）
