公開番号2025067821
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2024162347
出願日2024-09-19
発明の名称表示パネル及び表示装置
出願人合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.,昆山国顕光電有限公司,KUNSHAN GO-VISIONOX OPTO-ELECTRONICS CO., LTD.
代理人個人,個人
主分類H10K 50/86 20230101AFI20250417BHJP()
要約【課題】表示パネルの使用性能を向上させる。
【解決手段】本願は、表示パネル及び表示装置を提供し、表示パネルは、基板と、隔離構造と、発光機能層と、第1電極層と、光線調節部とを備え、隔離構造は、基板の一側に設けられ、隔離構造は、間隔をあけて設けられる複数の隔離ユニットを含み、隔離構造は、囲んで少なくとも1つの開口構造を形成する。発光機能層は、基板の一側に設けられ、開口構造に対応して設けられる発光構造を含む。第1電極層は、発光機能層の基板から離れる側に設けられ、開口構造に対応して設けられる第1電極を含む。光線調節部は基板の一側に設けられ、光線調節部の基板における正投影の少なくとも一部は、隣接する隔離ユニットの基板における正投影の間に位置している。

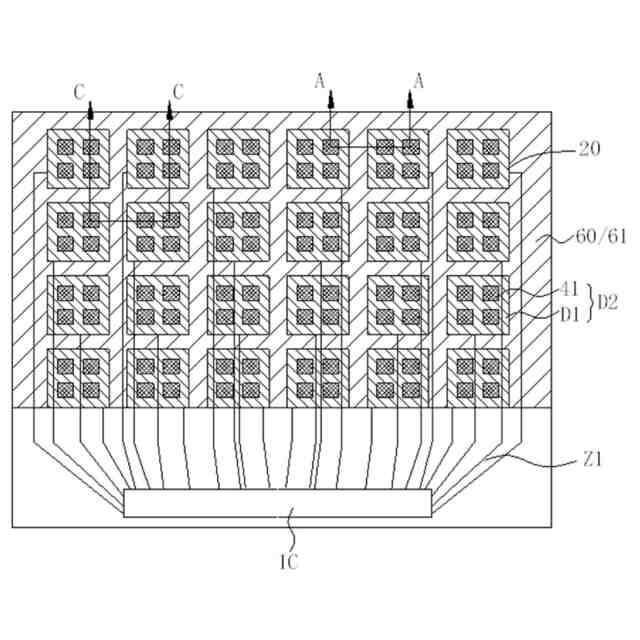

【選択図】図1
特許請求の範囲【請求項１】
基板と、隔離構造と、発光機能層と、第１電極層と、光線調節部と、を含む表示パネルであって、
前記隔離構造は、前記基板の一側に設けられ、間隔をあけて設けられる複数の隔離ユニットを含み、前記隔離ユニットは、囲んで少なくとも１つの開口構造を形成し、
前記発光機能層は、前記基板の一側に設けられ、前記開口構造に対応して設けられる発光構造を含み、
前記第１電極層は、前記発光機能層の前記基板から離れる側に設けられ、前記開口構造に対応して設けられる第１電極を含み、
前記光線調節部は、前記基板の一側に設けられ、前記光線調節部の前記基板における正投影の少なくとも一部は隣接する前記隔離ユニットの前記基板における正投影の間に位置している、
ことを特徴とする表示パネル。
続きを表示（約 2,300 文字）【請求項２】

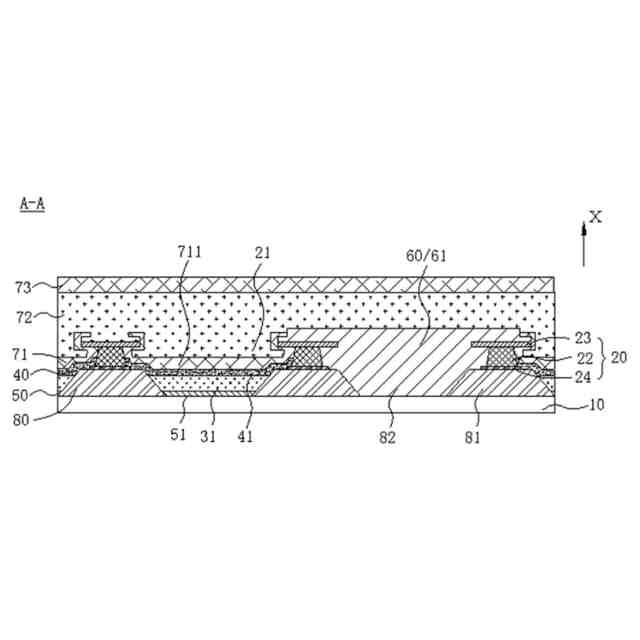

前記隔離構造は、前記基板から離れる方向に沿って順に積層して設けられる第１隔離部及び第２隔離部を含み、前記第１隔離部の前記基板における正投影は、前記第２隔離部の前記基板における正投影内に位置し、
前記第１隔離部は導電材料を含み、前記第１電極は前記第１隔離部に電気的に接続されて設けられ、
前記隔離構造は、前記第１隔離部の前記基板に向かう側に位置している第３隔離部をさらに含み、前記第３隔離部は、導電材料を含み、且つ前記第１隔離部に電気的に接続されて設けられ、
前記第１電極は、前記第３隔離部に重ね接続されて設けられる、
ことを特徴とする請求項１に記載の表示パネル。
【請求項３】
複数の接続線をさらに含み、少なくとも一部の異なる前記接続線は、異なる前記隔離ユニットに電気的に接続して設けられ、
前記接続線は、前記隔離構造に接触して設けられ、
前記光線調節部は、前記基板における正投影が隣接する前記隔離ユニットの間に位置している少なくとも一部の前記接続線を含み、
少なくとも一部の前記接続線の前記基板における正投影は、前記隔離ユニットの前記基板における正投影と重なるように設けられる、
ことを特徴とする請求項１に記載の表示パネル。
【請求項４】

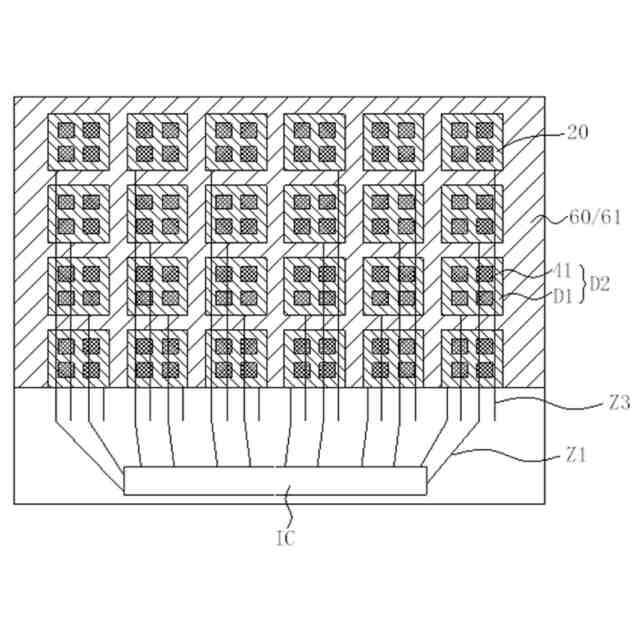

前記表示パネルは、前記接続線と並列し且つ絶縁して設けられる仮想配線をさらに含み、並列して設けられた複数の前記接続線及び前記仮想配線において、任意の隣接する２つの配線間の間隔が一致している、
ことを特徴とする請求項３に記載の表示パネル。
【請求項５】

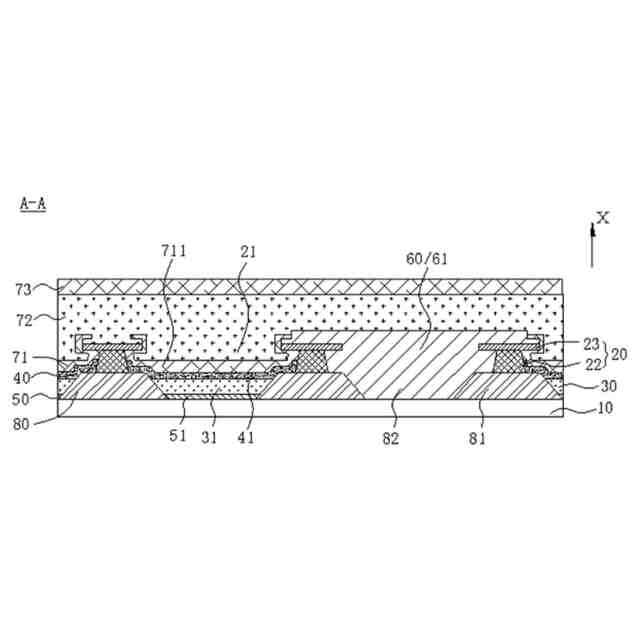

前記光線調節部は遮光部を含み、前記遮光部における少なくとも一部の構造の前記基板における正投影は、隣接する前記隔離ユニットの前記基板における正投影の間に位置し、
前記遮光部の少なくとも一部は、前記隔離構造と同一の膜層に位置し、又は、
前記遮光部の少なくとも一部は、隣接する前記隔離ユニットの間の隙間に充填されている、
ことを特徴とする請求項１に記載の表示パネル。
【請求項６】

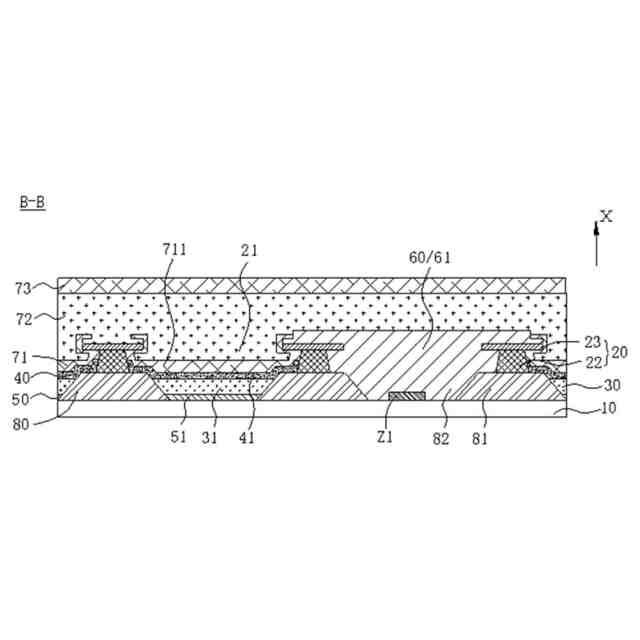

前記表示パネルは、複数の接続線をさらに含み、少なくとも一部の異なる前記接続線は、異なる前記隔離ユニットに電気的に接続して設けられ、少なくとも一部の前記接続線は、前記遮光部の前記基板に向かう側に位置し、
前記遮光部の一部は、さらに前記隔離構造の前記基板から離れる側に位置している、
ことを特徴とする請求項５に記載の表示パネル。
【請求項７】

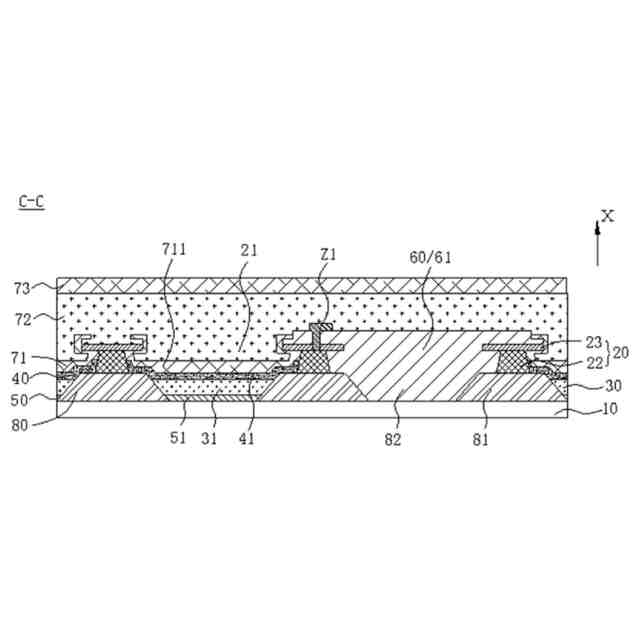

前記表示パネルは、複数の接続線をさらに含み、少なくとも一部の異なる前記接続線は、異なる前記隔離ユニットに電気的に接続されて設けられ、少なくとも一部の前記接続線は、前記遮光部の前記基板から離れる側に位置し、
前記遮光部に第１ビアホールが設けられ、少なくとも一部の前記接続線が前記第１ビアホールを介して前記隔離ユニットに接続され、
前記隔離構造は、前記基板から離れる方向に沿って順に積層して設けられる第１隔離部及び第２隔離部を含み、前記第１隔離部の前記基板における正投影は、前記第２隔離部の前記基板における正投影内に位置し、前記第１隔離部は、導電材料を含み、前記第１電極は、前記第１隔離部に電気的に接続して設けられ、
前記第２隔離部には、前記第１ビアホールと導通する第２ビアホールが設けられ、少なくとも一部の前記接続線は、前記第１ビアホール及び前記第２ビアホールを介して前記第１隔離部に電気的に接続されている、
ことを特徴とする請求項５に記載の表示パネル。
【請求項８】

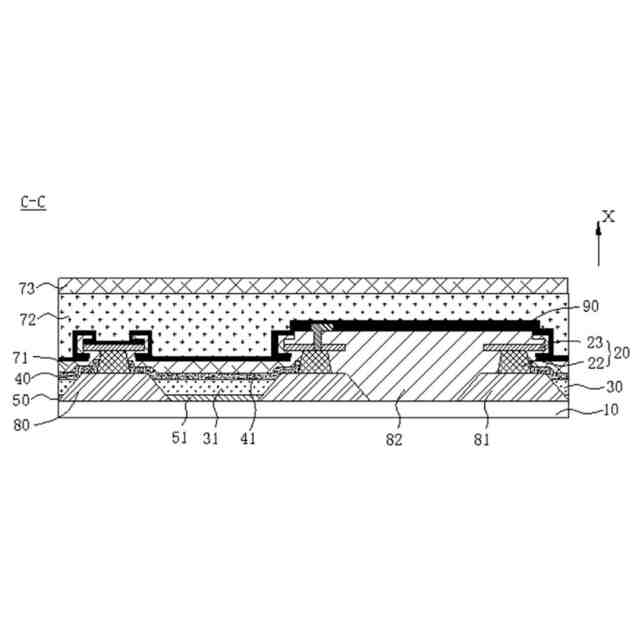

前記表示パネルは、前記接続線の前記基板から離れる側に位置している保護層をさらに含み、
前記保護層は、前記接続線及び遮光部を同時に覆って設けられ、
前記保護層の厚さはＷであり、Ｗは３ｎｍ≦Ｗ≦３００ｎｍを満たす、
ことを特徴とする請求項３に記載の表示パネル。
【請求項９】

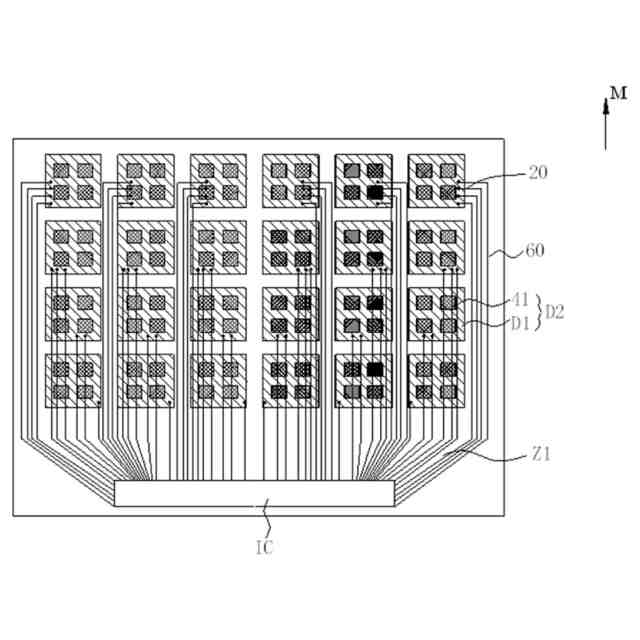

駆動チップをさらに含み、前記接続線は、前記駆動チップに接続され、
前記駆動チップから離れる方向において、前記隔離ユニットに対応して接続されている前記接続線の数は徐々に増大する傾向にあり、
一部の前記隔離ユニットに対応する前記接続線の抵抗値はＲ１であり、一部の前記隔離ユニットに対応する前記接続線の抵抗値はＲ２であり、Ｒ１及びＲ２は、－０．１≦（Ｒ１－Ｒ２）／Ｒ１≦０．１を満たす、
ことを特徴とする請求項３に記載の表示パネル。
【請求項１０】
前記光線調節部は、前記隔離ユニットの前記基板に向かう側に位置している光反射部を含み、前記光反射部の前記基板における正投影の少なくとも一部は、隣接する前記隔離ユニットの前記基板における正投影の間に位置し、
前記表示パネルは、前記発光機能層の前記基板に向かう側に位置している第２電極層をさらに含み、前記第２電極層は、複数の前記発光構造に対応して設けられる複数の第２電極を含み、
前記光反射部は、前記第２電極層に位置し、且つ前記第２電極と絶縁して設けられ、前記光反射部と前記第２電極は同じ材料を含み、又は、前記基板は金属層を含み、前記光反射部は前記金属層に位置している、
ことを特徴とする請求項１に記載の表示パネル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、表示装置の技術分野に関し、特に表示パネル及び表示装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
有機発光ダイオードディスプレイ（Organic Light Emitting Diode：OLED）パネル及び発光ダイオード（Light Emitting Diode：ＬＥＤ）デバイスを利用した表示パネルなどの平面表示パネルは、高画質、省電力、薄型化及び応用範囲が広いなどの利点を有するため、携帯電話、テレビ、パーソナルデジタルアシスタント、デジタルカメラ、ノートパソコン、デスクトップコンピュータなどの各種消費電子製品に広く応用され、表示装置の主流となっている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本願の実施例は、表示パネルの使用性能を向上させることができる表示パネル及び表示装置を提供する。
【課題を解決するための手段】
【０００４】
第１態様において、本願の実施例は、基板と、隔離構造と、発光機能層と、第１電極層と、光線調節部とを含む表示パネルを提供し、隔離構造は、基板の一側に設けられ、隔離構造は、間隔をあけて設けられる複数の隔離ユニットを含み、隔離構造は囲んで少なくとも１つの開口構造を形成する。発光機能層は、基板の一側に設けられ、開口構造に対応して設けられる発光構造を含む。
【０００５】
第１電極層は、発光機能層の基板から離れる側に設けられ、開口構造に対応して設けられる第１電極を含む。光線調節部は、基板の一側に設けられ、光線調節部の基板における正投影の少なくとも一部が、隣接する隔離ユニットの基板における正投影の間に位置している。
【０００６】
いくつかの実施例では、隔離構造は、基板から離れる方向に沿って順に積層された第１隔離部及び第２隔離部を含み、第１隔離部の基板における正投影は、第２隔離部の基板における正投影内に位置している。
【０００７】
いくつかの実施例では、第１隔離部は導電材料を含み、第１電極は第１隔離部に電気的に接続されて設けられる。
【０００８】
いくつかの実施例では、隔離構造は、第１隔離部の基板に向かう側に位置している第３隔離部をさらに含み、第３隔離部は、導電材料を含み、第１隔離部に電気的に接続されて設けられる。
【０００９】
いくつかの実施例では、第１電極と第３隔離部とが重ねて設けられる。
【００１０】
いくつかの実施例では、表示パネルは、複数の接続線をさらに含み、少なくとも一部の異なる接続線は、異なる隔離ユニットに電気的に接続されて設けられる。
（【００１１】以降は省略されています）
