特許ウォッチ

公開番号2025082810
公報種別公開特許公報(A)
公開日2025-05-29
出願番号2024179788
出願日2024-10-15
発明の名称アンテナ装置及び無線移動端末
出願人云谷(固安)科技有限公司,合肥維信諾科技有限公司,HEFEI VISIONOX TECHNOLOGY CO.,LTD.
代理人個人,個人
主分類H01Q 1/22 20060101AFI20250522BHJP(基本的電気素子)
要約【課題】無線移動端末の無線通信性能を向上させるアンテナ装置及び無線移動端末を提供する。
【解決手段】アンテナ装置10は、フレーム110及びフレームによって囲まれた中空空間を含む筐体100と、フレームに接続され、中空空間に向かって延在するブラケット200と、間隔を置いて分布した複数の第1のアンテナユニットを含み、且つ、ブラケットに設けられた第1のアンテナモジュールと、複数の第2のアンテナユニットを含む第2のアンテナモジュールを有するアンテナアセンブリと、を備え、第1のアンテナモジュールとブラケットは、互いに絶縁的に設けられ、ブラケットは、導電性材料を有し、少なくとも一部の第2のアンテナユニットとして兼用される。
【選択図】図1
特許請求の範囲【請求項１】
フレーム、及び前記フレームによって囲まれた中空空間を含む筐体と、
前記フレームに接続され、前記中空空間に向かって延在するブラケットと、
間隔を置いて分布した複数の第１のアンテナユニットを含み、且つ前記ブラケットに設けられた第１のアンテナモジュール、及び複数の第２のアンテナユニットを含む第２のアンテナモジュールを有するアンテナアセンブリと、を備え、
前記第１のアンテナモジュールと前記ブラケットは、互いに絶縁的に設けられ、前記ブラケットは、導電性材料を有し、少なくとも一部の前記第２のアンテナユニットとして兼用される、
ことを特徴とするアンテナ装置。
続きを表示（約 2,600 文字）【請求項２】
前記第１のアンテナモジュールはミリ波アンテナモジュールであり、前記第１のアンテナユニットは、ミリ波アンテナ信号を送受信するために用いられ、
前記第２のアンテナモジュールは非ミリ波アンテナモジュールであり、前記第２のアンテナユニットは、非ミリ波アンテナ信号を送受信するために用いられる、
ことを特徴とする請求項１に記載のアンテナ装置。
【請求項３】
前記筐体は、底板を更に含み、前記底板は、前記フレームに接続され、且つ前記フレームと共に囲んで前記中空空間を形成し、前記ブラケットと前記底板とは、間隔を置いて設けられ、
前記フレームには接地部が設けられていて、前記ブラケットと前記接地部が互いに接続されている、
ことを特徴とする請求項１に記載のアンテナ装置。
【請求項４】
前記アンテナアセンブリは、第１の集積回路を更に含み、前記第１の集積回路及び前記第１のアンテナユニットのうちの一方が前記ブラケットの前記底板に向かう側に設けられ、他方が前記ブラケットの前記底板から離れた側に設けられ、前記第１の集積回路と前記第１のアンテナユニットは互いに電気的に接続され、
前記第１の集積回路は、前記ブラケットの前記底板に向かう側に設けられ、前記第１のアンテナユニットは、前記ブラケットの前記底板から離れた側に設けられ、
前記ブラケットは、貫通設置された接続ビアを含み、前記第１のアンテナモジュールは、第１の送受信部を含み、少なくとも一部の前記第１の送受信部は、前記接続ビアに位置し、前記第１のアンテナユニットと前記第１の集積回路を電気的に接続させ、送受信部
同一の前記第１のアンテナユニットに接続された前記第１の送受信部の数は２つ以上であり、前記接続ビアの数は２つ以上であり、前記第１の送受信部と前記接続ビアは、１対１に対応して設けられ、
前記アンテナアセンブリは、前記第１の集積回路が設けられる搭載部を更に含み、前記搭載部には信号線が設けられ、前記第１の集積回路は、前記信号線を介して前記第１の送受信部に電気的に接続され、
前記ブラケットには、前記第１のアンテナユニットが位置する溝が設けられ、
複数の前記溝は、間隔を置いて分布し、前記第１のアンテナユニットと前記溝は、１対１に対応して設けられ、
前記接続ビアは、前記溝内に位置し、
前記第１のアンテナユニットと前記溝の内壁面との間には、充填媒体が設けられ、
前記充填媒体の材料は、フッ素系材料及び液晶ポリマーのうちの少なくとも１つを含む、
ことを特徴とする請求項３に記載のアンテナ装置。
【請求項５】
シールドケースを更に備え、前記シールドケースは、前記第１の集積回路の前記ブラケットから離れた側に設けられ、前記ブラケットと共に囲んで前記第１の集積回路を収容するためのキャビティを形成し、
前記アンテナアセンブリは、コネクタを更に含み、前記コネクタは、前記ブラケットに設けられ、且つ前記第１の集積回路が外部に電気的に接続できるように前記第１の集積回路に接続され、前記コネクタと前記第１の集積回路は、前記ブラケットの同じ側に間隔を置いて設けられ、前記コネクタと前記シールドケースは、前記ブラケットの延在方向に沿って間隔を置いて分布する、
ことを特徴とする請求項４に記載のアンテナ装置。
【請求項６】
前記ブラケットには、前記ブラケットから前記底板に向かって延在する支持部が設けられ、前記支持部と前記底板が互いに接続され、
前記ブラケットは、対向する第１の端部及び第２の端部を含み、前記第１の端部は、前記フレームに接続され、前記第２の端部は、前記支持部に接続され、前記支持部は、前記第２の端部から前記底板に向かって延在し、前記支持部と前記底板が互いに接続され、
前記ブラケットから前記底板に向かうほど、前記支持部の断面が徐々に小さくなり、
前記底板は接地層を含み、前記ブラケットと前記支持部が電気的に接続され、前記支持部と前記接地層が電気的に接続されている、
ことを特徴とする請求項３に記載のアンテナ装置。
【請求項７】
前記フレームは、前記中空空間の周りに間隔を置いて分布した複数のセグメントを有し、少なくとも１つの前記セグメントは、導電性材料を含み、少なくとも一部の前記第２のアンテナユニットとして兼用され、前記ブラケットの前記第１の端部と、前記第２のアンテナユニットとして兼用される前記セグメントとは互いに電気的に接続されている、
ことを特徴とする請求項６に記載のアンテナ装置。
【請求項８】
前記ブラケットは、前記第１の端部を介して前記フレームに直接接続され、あるいは、
前記第１の端部には、前記第１の端部から前記底板に向かって延在する当接部が設けられていて、前記当接部と前記フレームが互いに接続されている、
ことを特徴とする請求項７に記載のアンテナ装置。
【請求項９】
前記ブラケットには、前記ブラケットに電気的に接続された第２の送受信部が設けられ、
前記第２の送受信部は、前記ブラケットの前記底板に向かう側に設けられ、前記第２の送受信部は、前記ブラケットから前記底板に向かって延在し、
前記第２の送受信部と前記底板は互いに接続され、
前記第２の送受信部及び前記支持部は、互いに兼用され、あるいは、前記第２の送受信部と前記支持部は、互いに間隔を置いて設けられ、
前記ブラケットから前記底板に向かうほど、前記第２の送受信部の断面積が徐々に小さくなり、
前記第２の送受信部は、折り曲げ経路に沿って延在し、
前記第２の送受信部には、前記底板に向かう調節平面を含む導電性プレートが接続され、前記調節平面は、前記底板と前記ブラケットが間隔を置いて設けられる方向と交差している、
ことを特徴とする請求項７に記載のアンテナ装置。
【請求項１０】
請求項１から９のいずれか一項に記載のアンテナ装置を備える、
ことを特徴とする無線移動端末。

発明の詳細な説明【技術分野】
【０００１】
本願は、２０２３年１１月１７日に提出された発明名称が「アンテナ装置及び無線移動端末機」である中国特許出願２０２３１１５４２５２１．５の優先権を主張し、該当出願のすべての内容は引用を通じて本明細書に統合される。
本発明は、電子機器の技術分野に関し、特に、アンテナ装置及び無線移動端末に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
携帯電話やスマートウォッチなどの無線通信デバイスの機能は日々進んでおり、装置の外観や無線通信性能に対する市場の要求も日々高まっている。無線移動端末の通信性能を如何に向上させるかは、早急に解決すべき技術的課題となっている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本願の実施例は、無線移動端末の無線通信性能を向上させることを目的とするアンテナ装置及び無線移動端末を提供する。
【課題を解決するための手段】
【０００４】
本願の第１の様態の実施例は、アンテナ装置を提供する。当該アンテナ装置は、フレーム、及びフレームによって囲まれた中空空間を含む筐体と、フレームに接続され、中空空間に向かって延在するブラケットと、間隔を置いて分布した複数の第１のアンテナユニットを含むブラケットに設けられた第１のアンテナモジュール、及び複数の第２のアンテナユニットを含む第２のアンテナモジュールを有するアンテナアセンブリと、を備え、第１のアンテナモジュールとブラケットは、互いに絶縁的に設けられ、ブラケットは、導電性材料を有し、少なくとも一部の第２のアンテナユニットとして兼用される。
【０００５】
本願の第２の態様の実施例は、上記した第１の様態の実施例のいずれかによるアンテナ装置を含む無線移動端末を提供する。
【０００６】
本願によって提供されるアンテナ装置は、筐体と、ブラケットと、アンテナアセンブリとを備える。筐体は、アンテナアセンブリ及びブラケットのために用いられる中空空間を取り囲んで形成されることができ、ブラケットは、フレームに接続され、中空空間内に位置することにより、アンテナアセンブリの設置位置を提供する。アンテナアセンブリは、アンテナの機能を豊かにすることができる第１のアンテナモジュール及び第２のアンテナモジュールを含み、アンテナ装置を無線移動端末に適用すると、無線移動端末の無線通信性能を向上させることができる。第１のアンテナモジュールは、ブラケットに設けられた複数の第１のアンテナユニットを含み、ブラケットが第１のアンテナユニットを支持可能となる。また、ブラケットは、導電性材料を含み、ブラケットは、少なくとも一部の第２のアンテナユニットとして兼用することができることにより、ブラケットの機能をさらに豊かにし、第２のアンテナモジュール全体が占める空間を削減することができる。
【図面の簡単な説明】
【０００７】
本願の実施例によるアンテナ装置の構成概略図である。

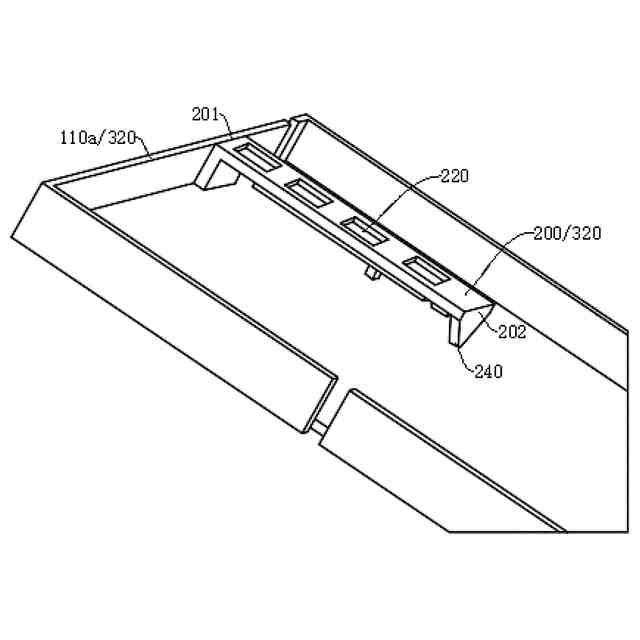

本願の実施例によるアンテナ装置の部分拡大した構成概略図である。

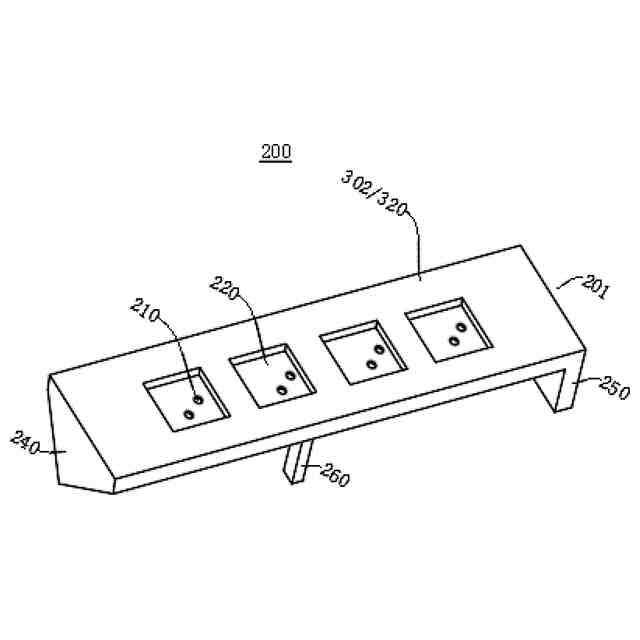

本願の実施例によるアンテナ装置のブラケットの構成概略図である。

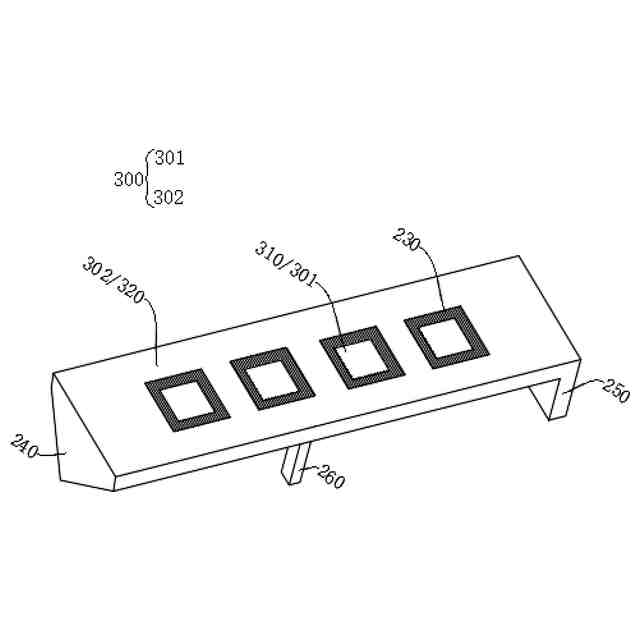

本願の実施例によるアンテナ装置のブラケットにアンテナアセンブリが設けられる構成概略図である。

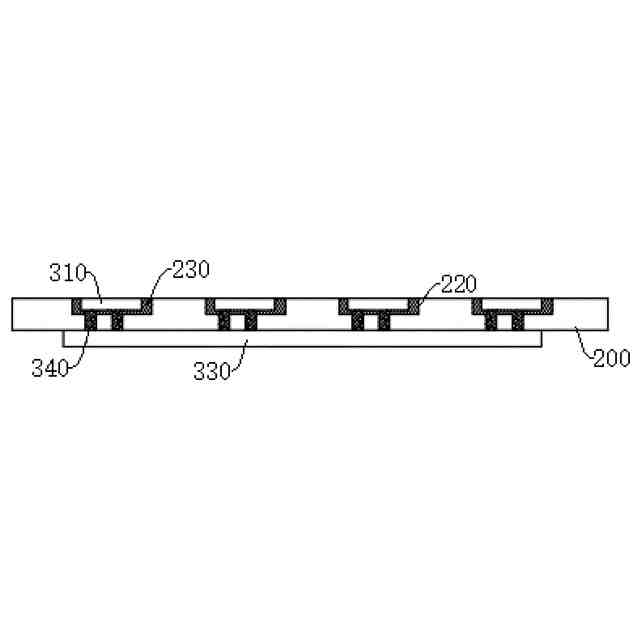

本願の実施例によるアンテナ装置のブラケットにアンテナアセンブリが設けられる場合の断面図である。

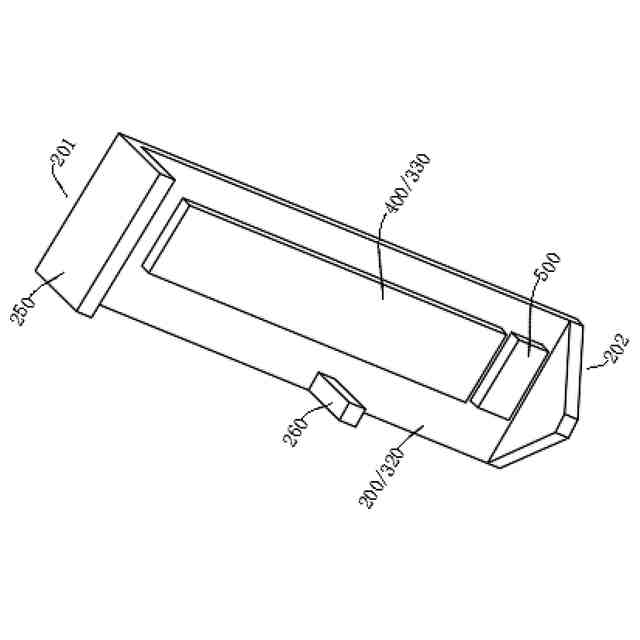

図４に記載されたアンテナ装置のブラケットにアンテナアセンブリが設けられる場合の別の視点での概略構造図である。

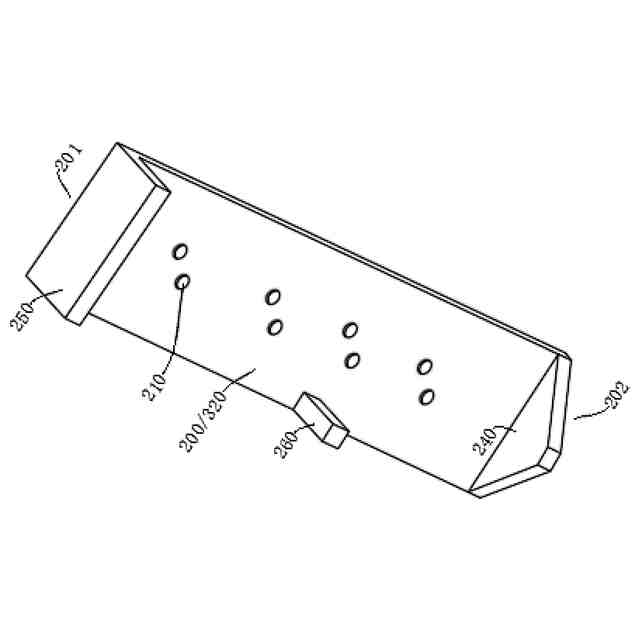

本願の実施例によるアンテナ装置のブラケットの別の視点での構成概略図である。

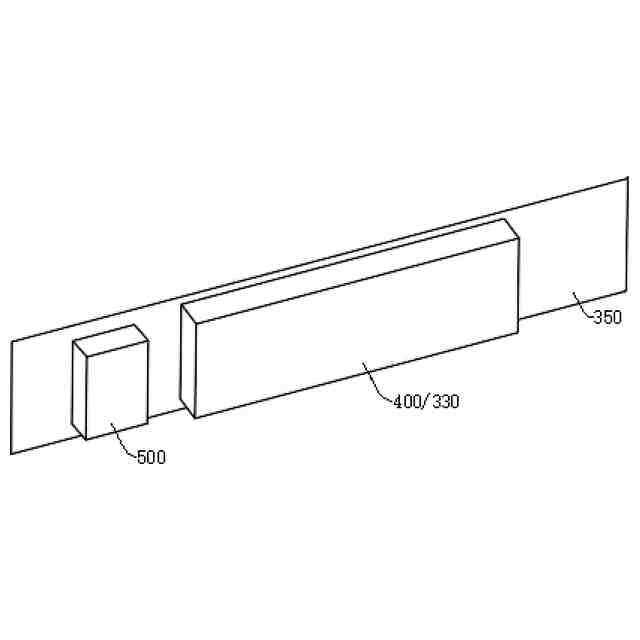

本願の実施例によるアンテナ装置のアンテナアセンブリの部分構成の概略図である。

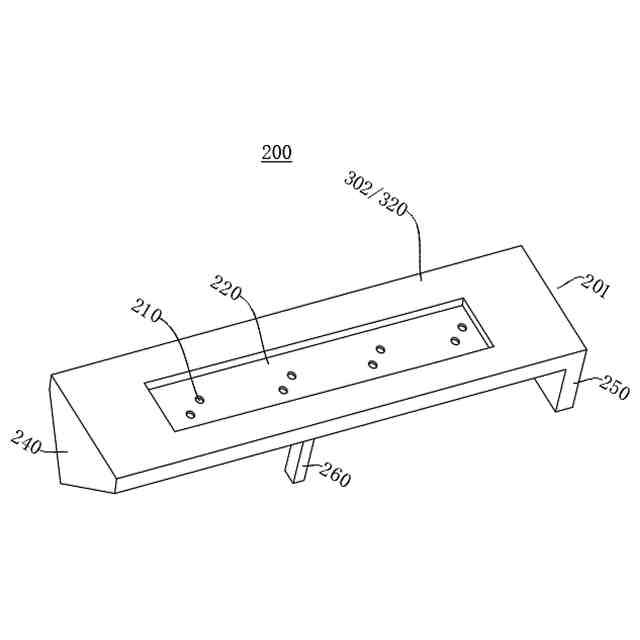

本願の別の実施例によるアンテナ装置のブラケットの構成概略図である。
本願の別の実施例によるアンテナ装置のブラケットにアンテナアセンブリが設けられる構成概略図である。
本願のさらに別の実施例によるアンテナ装置のブラケットの構成概略図である。
本願のさらに別の実施例によるアンテナ装置のブラケットの構成概略図である。
本願のさらに別の実施例によるアンテナ装置のブラケットの構成概略図である。
本願のさらに別の実施例によるアンテナ装置のブラケットの構成概略図である。
本願のさらに別の実施例によるアンテナ装置のブラケットの構成概略図である。
本願のさらに別の実施例によるアンテナ装置のブラケットにアンテナアセンブリが設けられる構成概略図である。
本願のさらに別の実施例によるアンテナ装置のブラケットの構成概略図である。
【発明を実施するための形態】
【０００８】
本願をよりよく理解するために、以下、図１～図１７を参照しながら、本願の実施例のアンテナ装置及び無線移動端末について詳細に説明する。
【０００９】
図１～図４を併せて参照すると、図１は、本願の実施例によるアンテナ装置の構成概略図である。図２は、本願の実施例によるアンテナ装置の部分拡大した構成概略図である。図３は、本願の実施例によるアンテナ装置のブラケットの構成概略図である。図４は、ブラケットにアンテナアセンブリが設けられる場合の構成概略図である。
【００１０】
図１～図４に示すように、本願の第１の様態の実施例は、アンテナ装置１０を提供する。アンテナ装置１０は、筐体１００と、ブラケット２００と、アンテナアセンブリ３００とを備える。筐体１００は、フレーム１１０、及びフレーム１１０によって囲まれた中空空間１２０を含む。ブラケット２００は、フレーム１１０に接続され、中空空間１２０に向かって延在する。アンテナアセンブリ３００は、間隔を置いて分布した複数の第１のアンテナユニット３１０を含むブラケット２００に設けられた第１のアンテナモジュール３０１と、複数の第２のアンテナユニット３２０を含む第２のアンテナモジュール３０２とを備える。第１のアンテナモジュール３０１とブラケット２００は、互いに絶縁的に設けられ、ブラケット２００は、導電性材料を有し、少なくとも一部の第２のアンテナユニット３２０として兼用されている。
（【００１１】以降は省略されています）
