特許ウォッチ

公開番号2025085077
公報種別公開特許公報(A)
公開日2025-06-04
出願番号2024198835
出願日2024-11-14
発明の名称自動車投光器用の照射装置並びに自動車投光器
出願人ツェットカーヴェーグループゲーエムベーハー
代理人個人,個人
主分類F21S 41/24 20180101AFI20250528BHJP(照明)
要約【課題】前域配光又はロービーム配光に加え、サインライト配光を生成することができ、散乱光による望まれない光学作用が回避される照射装置を提供する。

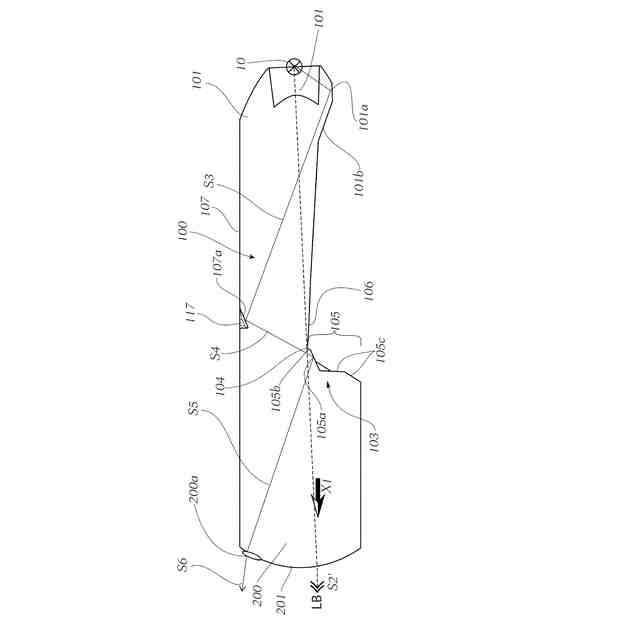

【解決手段】照射装置は、光透過体100と、光入射要素101と、光源10を含み、光入射要素101は、光源10の光を光透過体100内に入射させる。光入射要素101の第1の偏向構造部101aは、光入射要素101内に入射し、且つ第1の偏向構造部101aに当たる全反射光S3を第2の偏向構造部107aに向けるように光透過体100の上側境界面107に配設され、第2の偏向構造部107aは、当たる光が絞り装置103の第1の下側境界面105の第1の面領域105aに向けて偏向し、第1の面領域105aは、当たる光を投射装置200の領域200aに偏向し、領域200aは、その光をサインライト光束S6として結像する。
【選択図】図3b
特許請求の範囲【請求項１】

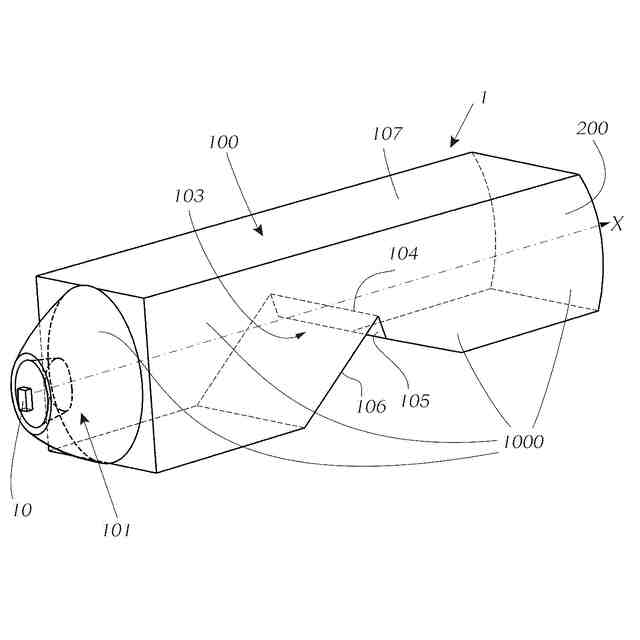

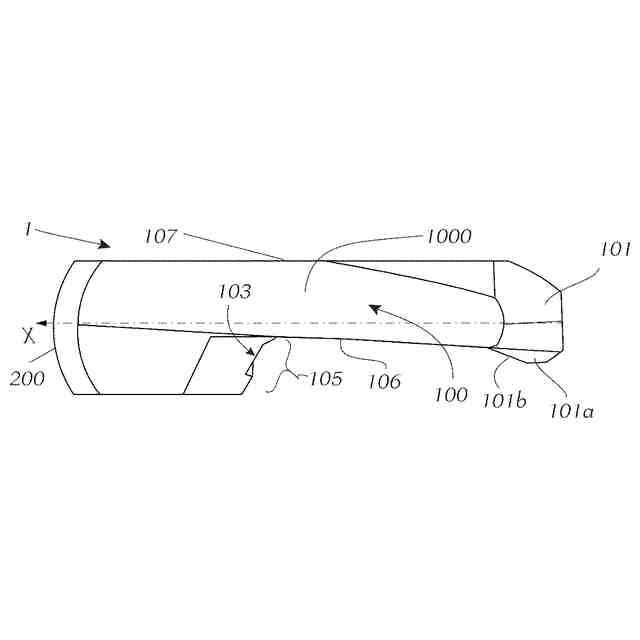

明暗境界（ＨＤＧ）を有する配光（ＬＶ）を生成するための自動車投光器用の照射装置（１）であって、前記照射装置は、
光透過体（１００）と、
少なくとも１つの光入射要素（１０１）と、
前記少なくとも１つの光入射要素（１０１）に割り当てられた少なくとも１つの光源（１０）と、但し前記少なくとも１つの光入射要素（１０１）は、前記少なくとも１つの光源（１０）が放出する光を前記光透過体（１００）内に入射するように構成されていること、
投射装置（２００）とを含み、

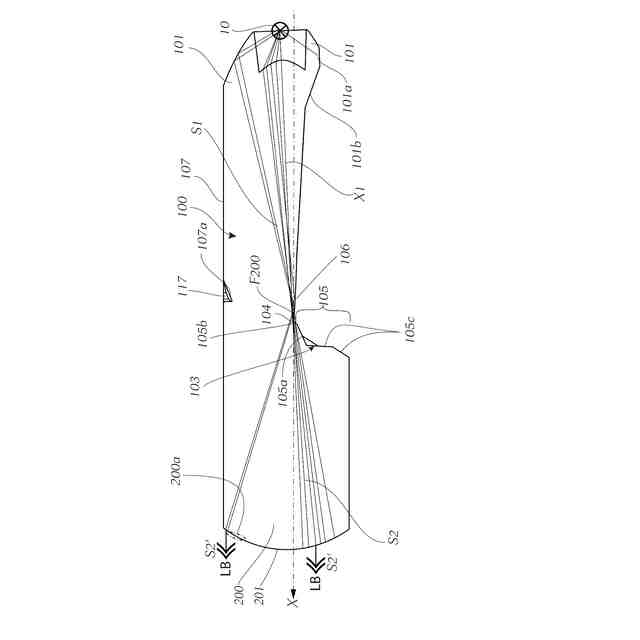

前記光入射要素（１０１）は、前記少なくとも１つの光源（１０）から放出される光の少なくとも一部分を、この光が前記光透過体（１００）内で第１の光束（Ｓ１）として実質的に光伝播方向において前記投射装置（２００）に向けて伝播するように、前記光透過体（１００）内に入射させるように構成されており、
また前記光透過体（１００）は、絞りエッジ（１０４）を有する絞り装置（１０３）を有し、前記絞りエッジ（１０４）は、前記光伝播方向で見て、前記光入射要素（１０１）と前記投射装置（２００）の間に配設されており、
また前記絞りエッジ（１０４）は、下側境界面（１０５、１０６）が、共通のエッジである前記絞りエッジ（１０４）において交わることにより、前記光透過体（１００）の第１の下側境界面（１０５）と第２の下側境界面（１０６）とにより形成されている構成であり、
前記光入射要素（１０１）は、第１の偏向構造部（１０１ａ）を有し、前記第１の偏向構造部（１０１ａ）は、前記光入射要素（１０１）内に入射し且つ前記偏向構造部（１０１ａ）に当たる前記少なくとも１つの光源（１０）の光が、全反射され、全反射された光（Ｓ３）が第２の偏向構造部（１０７ａ）に向けられるように構成されており、
前記第２の偏向構造部（１０７ａ）は、導光体（１００）の、前記下側境界面（１０５、１０６）に対して反対側に位置する上側境界面（１０７）に配設されており、
また前記第２の偏向構造部（１０７ａ）は、前記第２の偏向構造部（１０７ａ）に当たる光が、第４の光束（Ｓ４）として、前記絞り装置（１０３）の前記第１の下側境界面（１０５）の第１の面領域（１０５ａ）に向けて偏向されるように構成されており、前記第１の下側境界面（１０５）は、前記光伝播方向（Ｘ１）で見て、前記絞り装置（１０３）の前記第２の境界面（１０６）の後に配設されており、
また前記面領域（１０５ａ）は、前記面領域（１０５ａ）に当たる光を第５の光束（Ｓ５）として前記投射装置（２００）の所定の領域（２００ａ）に偏向し、前記領域（２００ａ）は、前記第５の光束（Ｓ５）の光をサインライト光束（Ｓ６）として、前記明暗境界の上側に位置する前記配光の所定の領域（Ｂ）に、追加配光として、例えばサインライト配光（ＳＶ）として結像すること、
を特徴とする照射装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１の偏向構造部（１０１ａ）は、偏向面を含むか又は偏向面の形式で構成されており、例えば前記偏向面は、平坦な面として又は凹状の湾曲面として形成されていること、
を特徴とする、請求項１に記載の照射装置。
【請求項３】
前記第２の偏向構造部（１０７ａ）は、面として、特に平坦な面として形成されていること、
を特徴とする、請求項１に記載の照射装置。
【請求項４】
前記第１の下側面（１０５）の前記第１の面領域（１０５ａ）は、垂直方向の断面において、まっすぐの切断曲線を形成すること、
を特徴とする、請求項１に記載の照射装置。
【請求項５】
前記第１の下側面（１０５）の前記第１の面領域（１０５ａ）は、水平方向の断面において、湾曲した切断曲線、特に凸状の切断曲線を形成すること、
を特徴とする、請求項１に記載の照射装置。
【請求項６】

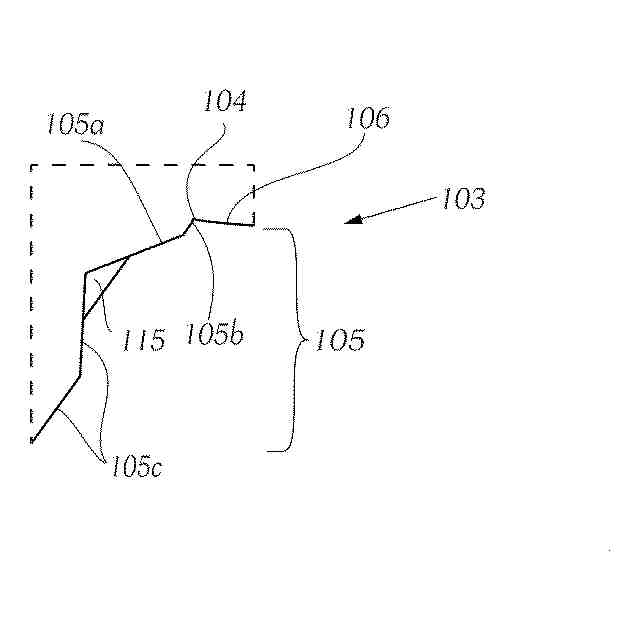

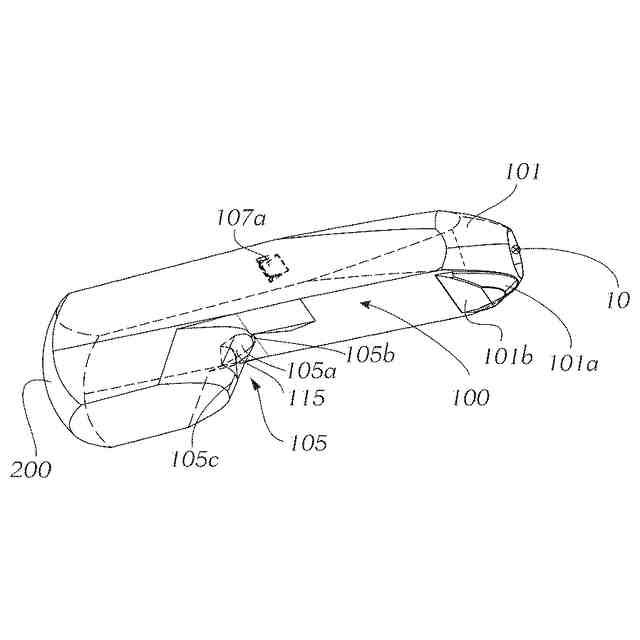

前記第１の面領域（１０５ａ）は、前記第１の下側境界面（１０５）における凹部（１１５）の境界面であること、
を特徴とする、請求項１に記載の照射装置。
【請求項７】
前記第１の面領域（１０５ａ）は、前記第２の境界面（１０６）に対して離間されており、前記第１の面領域（１０５ａ）と前記第２の境界面（１０６）との間には、前記第１の面領域（１０５ａ）を前記第２の境界面（１０６）と接続させる、前記第１の境界面（１０５）の更なる第２の面領域（１０５ｂ）が配設されていること、
を特徴とする、請求項１に記載の照射装置。
【請求項８】
前記第２の面領域（１０５ｂ）は、前記第２の偏向構造部（１０７ａ）からの光が前記第２の面領域（１０５ｂ）に達しないように、配設されて構成されていること、
を特徴とする、請求項７に記載の照射装置。
【請求項９】

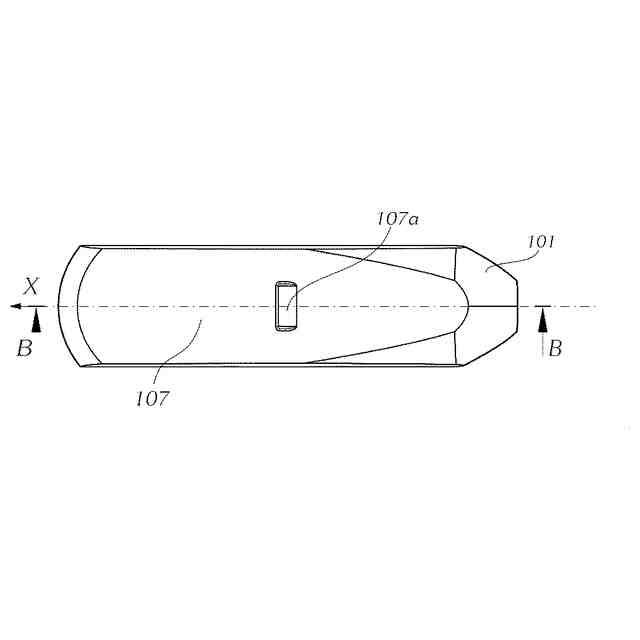

前記第２の偏向構造部（１０７ａ）は、前記上側境界面（１０７）における凹部（１１７）により構成されていること、
を特徴とする、請求項１に記載の照射装置。
【請求項１０】
前記絞りエッジ（１０４）は、前記投射装置（２００）のペッツバール面ないし焦点面内に位置するか又は実質的に前記投射装置（２００）のペッツバール面ないし焦点面内に位置すること、
を特徴とする、請求項１に記載の照射装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
（関連出願の記載）
本出願は、2023年11月23付けで出願の欧州特許出願第23211767.1号（DAS-Code: 3CF2）の優先権主張に基づくものであり、同出願の全記載内容は、引用をもって本明細書に組み込み記載されているものとする。
続きを表示（約 3,000 文字）【０００２】
本発明は、明暗境界を有する配光を生成するための自動車投光器用の照射装置に関し、該照射装置は、
光透過体（導光体）と、
少なくとも１つの光入射要素（光入射結合要素）と、
少なくとも１つの光入射要素に割り当てられた少なくとも１つの光源と、但し少なくとも１つの光入射要素は、少なくとも１つの光源が放出する光を光透過体内に入射するように構成されていること、
投射装置とを含み、

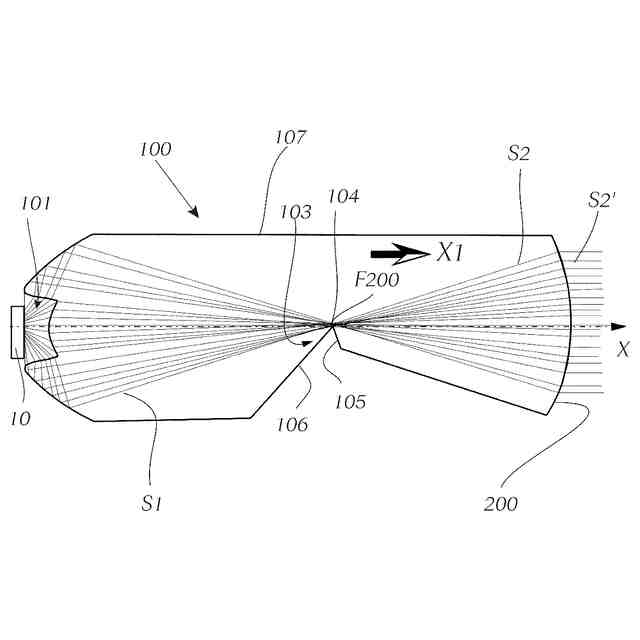

光入射要素は、少なくとも１つの光源から放出される光の少なくとも一部分を、この光が光透過体内で第１の光束として実質的に光伝播方向において投射装置に向けて伝播するように、光透過体内に入射させるように構成されており、また光透過体は、絞りエッジを有する絞り装置（シールド装置）を有し、絞りエッジは、光伝播方向で見て、光入射要素と投射装置の間に配設されており、また第１の光束は、絞りエッジにより第２の光束に修正され、第２の光束は、投影装置により、明暗境界を有する配光として結像され、明暗境界は、特に明暗境界の形状は、絞りエッジにより形成され、また絞りエッジは、下側境界面が、共通のエッジである絞りエッジにおいて交わることにより、光透過体の第１の下側境界面と第２の下側境界面とにより形成されている。
【０００３】
更に本発明は、そのような照射装置を少なくとも１つ備えた自動車投光器に関する。
【背景技術】
【０００４】
従来技術から、上述の照射装置は既知であり、それらの照射装置では、光透過体、光入射要素、又は投射装置の修正により、少なくとも１つの光源を用いた前域配光（近域配光）ないしロービーム配光に加え、更にサインライト配光を生成することができる。
【０００５】
これらの修正は、多くの場合、次のように構成されており、即ち光源から放出される光の次の部分、即ち修正を伴わず、利用されないままであり又は前域配光ないしロービーム配光に寄与し、そしてサインライト配光を生成するために利用される部分が、この光の部分が直接的に投射装置を介して又は光透過体内への再入射の後に投射装置を介してサインライト配光として結像される前に、光透過体から出ていくように、構成されている。
【先行技術文献】
【特許文献】
【０００６】
欧州特許出願公開第４０５３４４７号
独国特許出願公開第１１２０２１００４４２６号（ＰＣＴ出願の翻訳文）
国際公開第２０２３／０３８０１０号
欧州特許出願公開第３２９０７７７号
欧州特許出願公開第３６５３９２６号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかし光透過体から出ていく光は、制御可能とすることが困難であり、多くの場合、望まれない光学作用を導く散乱光をもたらしてしまうことが分かった。
【０００８】
本発明の課題は、前域配光又はロービーム配光に加え、サインライト配光を生成することができ、上記の欠点が生じない照射装置を提供することである。
【課題を解決するための手段】
【０００９】
前記課題は、冒頭に記載した照射装置において、以下の構成により解決される。即ち本発明により、光入射要素は、第１の偏向構造部（方向変更構造部）を有し、第１の偏向構造部は、光入射要素内に入射し且つ第１の偏向構造部に当たる少なくとも１つの光源の光が、全反射され、全反射された光が第２の偏向構造部に向けられるように構成されており、第２の偏向構造部は、導光体の、下側境界面に対して反対側に位置する上側境界面に配設されており、また第２の偏向構造部は、第２の偏向構造部に当たる光が、第４の光束として、絞り装置の第１の下側境界面の第１の面領域に向けて偏向されるように構成されており、第１の下側境界面は、光伝播方向で見て、絞り装置の第２の下側境界面の後に配設されており、また第１の面領域は、第１の面領域に当たる光を第５の光束として投射装置の所定の領域に偏向し、この領域は、第５の光束の光をサインライト光束として、明暗境界の上側に位置する配光の所定の領域に、追加配光として、例えばサインライト配光として結像する。
【００１０】
即ち本発明の第１の視点により、
明暗境界を有する配光を生成するための自動車投光器用の照射装置であって、前記照射装置は、
光透過体と、
少なくとも１つの光入射要素と、
前記少なくとも１つの光入射要素に割り当てられた少なくとも１つの光源と、但し前記少なくとも１つの光入射要素は、前記少なくとも１つの光源が放出する光を前記光透過体内に入射するように構成されていること、
投射装置とを含み、
前記光入射要素は、前記少なくとも１つの光源から放出される光の少なくとも一部分を、この光が前記光透過体内で第１の光束として光伝播方向において前記投射装置に向けて伝播するように、前記光透過体内に入射させるように構成されており、
また前記光透過体は、絞りエッジを有する絞り装置を有し、前記絞りエッジは、前記光伝播方向で見て、前記光入射要素と前記投射装置の間に配設されており、
また前記絞りエッジは、前記光透過体の第１の下側境界面と第２の下側境界面が、共通のエッジである前記絞りエッジにおいて交わることにより、前記光透過体の前記第１の下側境界面と前記第２の下側境界面とにより形成されている構成であり、
前記光入射要素は、第１の偏向構造部を有し、前記第１の偏向構造部は、前記光入射要素内に入射し且つ前記第１の偏向構造部に当たる前記少なくとも１つの光源の光が、全反射され、全反射された光が第２の偏向構造部に向けられるように構成されており、
前記第２の偏向構造部は、前記光透過体の、前記下側境界面に対して反対側に位置する上側境界面に配設されており、
また前記第２の偏向構造部は、前記第２の偏向構造部に当たる光が、第４の光束として、前記絞り装置の前記第１の下側境界面の第１の面領域に向けて偏向されるように構成されており、前記第１の下側境界面は、前記光伝播方向で見て、前記絞り装置の前記第２の下側境界面の後に配設されており、
また前記第１の面領域は、前記第１の面領域に当たる光を第５の光束として前記投射装置の所定の領域に偏向し、前記領域は、前記第５の光束の光をサインライト光束として、前記明暗境界の上側に位置する前記配光の所定の領域に、追加配光として、又はサインライト配光として結像すること、
を特徴とする照射装置が提供される。
更に本発明の第２の視点により、
前記照射装置を少なくとも１つ備えた自動車投光器が提供される。
尚、本願の特許請求の範囲に付記された図面参照符号は、専ら本発明の理解の容易化のためのものであり、図示の形態への限定を意図するものではないことを付言する。
【発明を実施するための形態】
（【００１１】以降は省略されています）
