特許ウォッチ

公開番号2025012390
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023115186
出願日2023-07-13
発明の名称照明装置及び表示装置
出願人日本精機株式会社
代理人
主分類F21S 2/00 20160101AFI20250117BHJP(照明)
要約【課題】回路基板にリフレクタを簡易に固定でき、光漏れを抑制することができる照明装置及びこれを備える表示装置を提供する。
【解決手段】照明装置は、複数の光源5aが実装された回路基板と、複数の光源5aの各々を囲む格子状のリフレクタ6と、両面テープと、を備え、ローカルディミングで制御可能な複数の光源5aによって対象を照明する。リフレクタ6は、X方向に延びると共に、Y方向において間隔を空けて複数配置された第1部分61と、隣り合う第1部分61の間に位置し、Y方向に延びると共に、X方向において間隔を空けて複数配置された第2部分62と、を有する。両面テープは、X方向に延びる帯状であり、第1部分61における回路基板に向く面と回路基板との間に位置する。第2部分62における回路基板に向く面には、回路基板から離れる方向に凹む凹部62aが形成されている。
【選択図】図6
特許請求の範囲【請求項１】
複数の光源が実装された回路基板と、
前記複数の光源の各々を囲む格子状のリフレクタと、
前記回路基板に前記リフレクタを固定するための両面テープと、を備え、ローカルディミングで制御可能な前記複数の光源によって対象を照明する照明装置であって、
前記リフレクタは、
第１の方向に延びると共に、前記第１の方向と交差する第２の方向において間隔を空けて複数配置された第１部分と、
隣り合う前記第１部分の間に位置し、前記第２の方向に延びると共に、前記第１の方向において間隔を空けて複数配置された第２部分と、を有し、
前記両面テープは、前記第１の方向に延びる帯状であり、前記第１部分における前記回路基板に向く面と前記回路基板との間に位置し、
前記第２部分における前記回路基板に向く面には、前記回路基板から離れる方向に凹む凹部が形成されている、
照明装置。
続きを表示（約 130 文字）【請求項２】
前記凹部には、吸光処理と粗面処理の少なくともいずれかが施されている、
請求項１に記載の照明装置。
【請求項３】
請求項１又は２に記載の照明装置と、前記対象としての液晶パネルと、を備える、
表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置及びこれを備える表示装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば特許文献１には、回路基板に実装され、液晶パネルを背後から照明する複数の光源につき、ローカルディミングで点灯制御が可能な表示装置が記載されている。ローカルディミングとは、液晶パネルを照明するための光源の明るさを、複数のエリア（ディミングゾーン）毎に制御する技術である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１０４７８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の装置では、回路基板に、複数の光源の各々を囲む（つまり、ディミングゾーンを区画する）格子状のリフレクタが固定される。回路基板に対するリフレクタの固定手法としては、種々の方法が考えられるが、回路基板にリフレクタを簡易に固定しつつ、あるディミングゾーンに位置する光源からの光が他のディミングゾーンに漏れてしまうこと（光漏れ）を抑制する手法に関し、改善の余地がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、回路基板にリフレクタを簡易に固定でき、光漏れを抑制することができる照明装置及びこれを備える表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示の第１の観点に係る照明装置は、
複数の光源が実装された回路基板と、
前記複数の光源の各々を囲む格子状のリフレクタと、
前記回路基板に前記リフレクタを固定するための両面テープと、を備え、ローカルディミングで制御可能な前記複数の光源によって対象を照明する照明装置であって、
前記リフレクタは、
第１の方向に延びると共に、前記第１の方向と交差する第２の方向において間隔を空けて複数配置された第１部分と、
隣り合う前記第１部分の間に位置し、前記第２の方向に延びると共に、前記第１の方向において間隔を空けて複数配置された第２部分と、を有し、
前記両面テープは、前記第１の方向に延びる帯状であり、前記第１部分における前記回路基板に向く面と前記回路基板との間に位置し、
前記第２部分における前記回路基板に向く面には、前記回路基板から離れる方向に凹む凹部が形成されている。
【０００７】
上記目的を達成するため、本開示の第２の観点に係る表示装置は、
前記照明装置と、前記対象としての液晶パネルと、を備える。
【発明の効果】
【０００８】
本開示によれば、回路基板にリフレクタを簡易に固定でき、光漏れを抑制することができる。
【図面の簡単な説明】
【０００９】
本開示の一実施形態に係る表示装置の概略構成図。

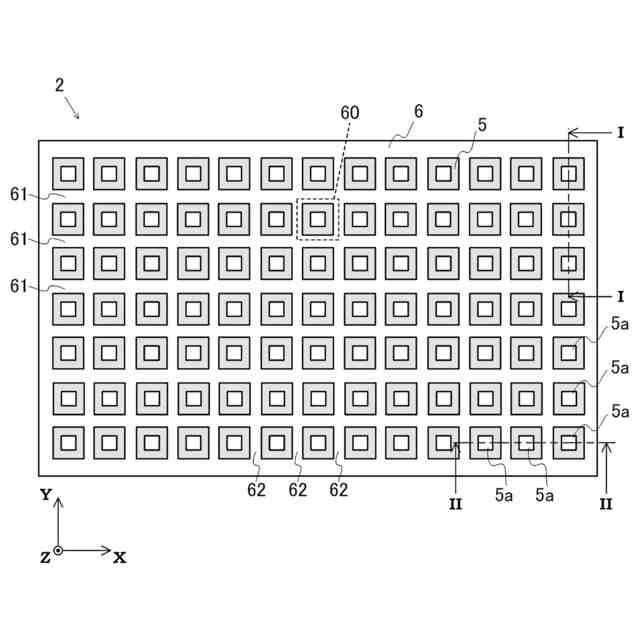

同上実施形態に係る照明装置の平面図。

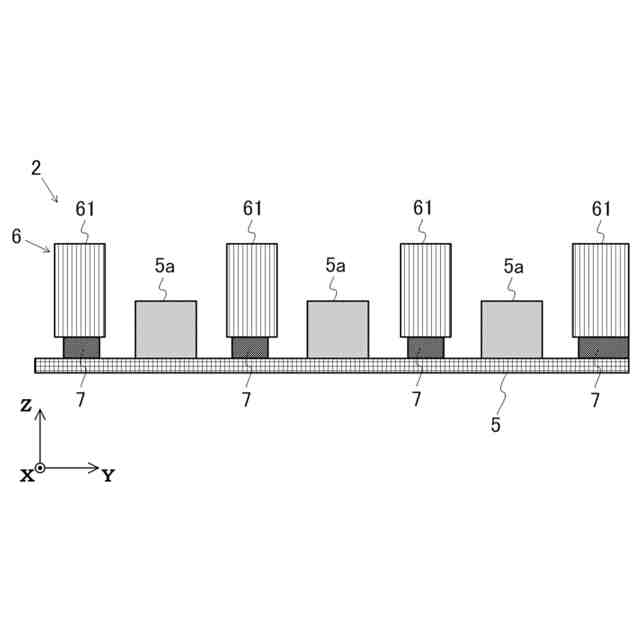

同上実施形態に係る照明装置の図２に示すＩ－Ｉ線断面図。

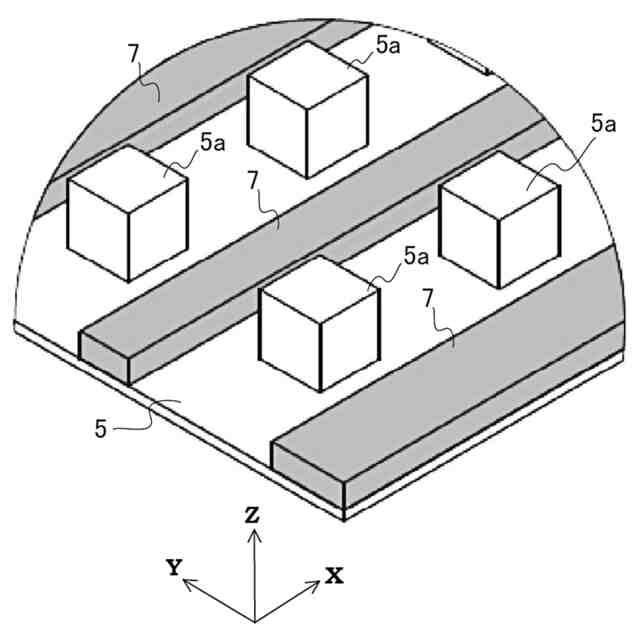

同上実施形態に係る回路基板及び両面テープの前面側斜視図。

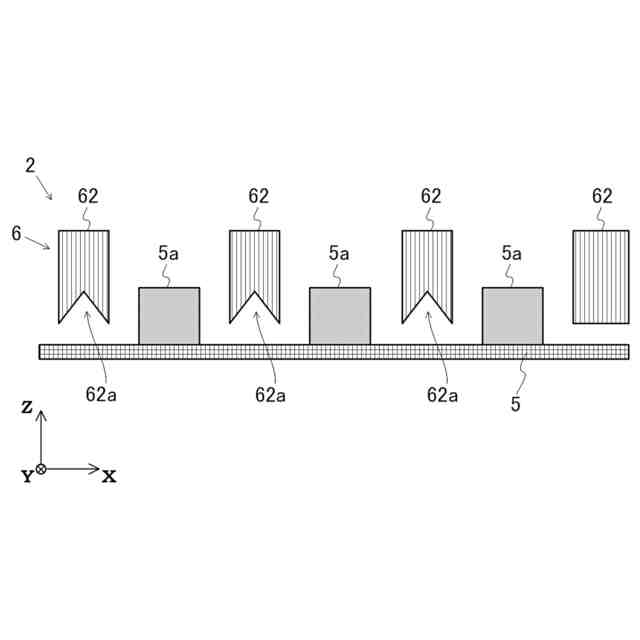

同上実施形態に係る照明装置の図２に示すＩＩ－ＩＩ線断面図。

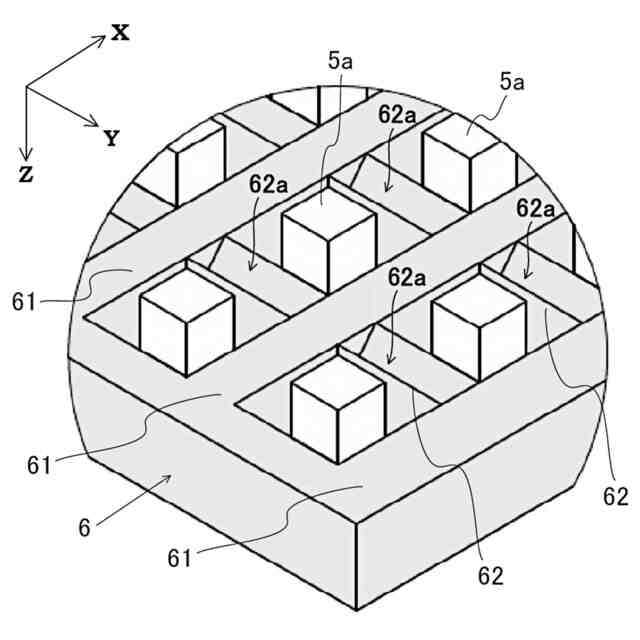

同上実施形態に係るリフレクタ及び光源の背面側斜視図。
比較例に係るリフレクタを示し、図５に対応する断面図。
【発明を実施するための形態】
【００１０】
本開示の一実施形態について図面を参照して説明する。
（【００１１】以降は省略されています）
