発明の名称熱膨張接着シート
出願人ニッカン工業株式会社
代理人個人,個人,個人,個人
主分類B32B 7/027 20190101AFI20250523BHJP(積層体)
要約【課題】熱膨張層を膨張させる際の加熱時及び加熱膨張後の高温環境下における基材と熱膨張層との間の剥離を十分に抑制できる熱膨張接着シートを提供する。
【解決手段】基材と、該基材に積層された中間層と、該中間層の基材と反対側の面に積層された熱膨張層とを備える熱膨張接着シートであって、200°Cにおけるせん断強度試験において熱膨張接着シートを破壊可能なせん断力を加えた場合における破壊界面が前記熱膨張層内に存在するものであることを特徴とする熱膨張接着シート。
【選択図】図2

特許請求の範囲【請求項１】
基材と、
該基材に積層された中間層と、
該中間層の基材と反対側の面に積層された熱膨張層とを備える熱膨張接着シートであって、
２００°Ｃにおけるせん断強度試験において熱膨張接着シートを破壊可能なせん断力を加えた場合における破壊界面が前記熱膨張層内に存在するものであることを特徴とする熱膨張接着シート。
続きを表示（約 760 文字）【請求項２】
前記中間層がカルボキシ基を有する樹脂を含有し、前記カルボキシ基を有する樹脂の酸価が５以上であり、前記熱膨張層が、エポキシ基を含有する樹脂と、熱膨張剤とを含有するものである、請求項１に記載の熱膨張接着シート。
【請求項３】
前記中間層の厚みが０．５μｍ以上４μｍ以下である、請求項１に記載の熱膨張接着シート。
【請求項４】

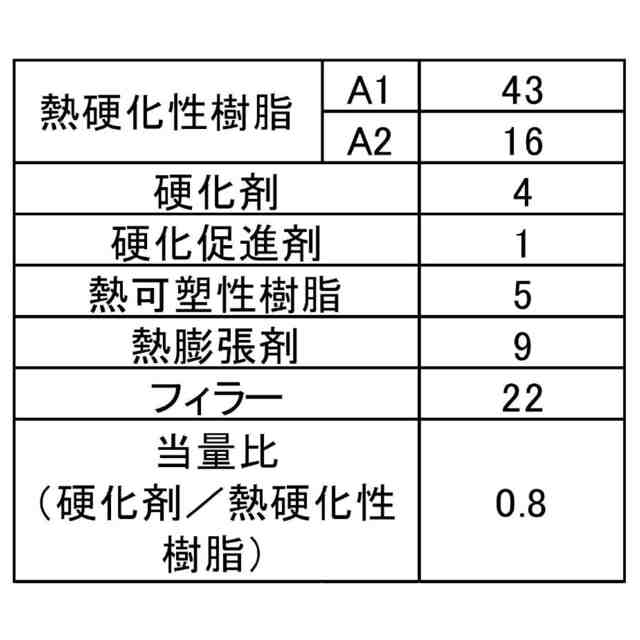

前記熱膨張層が、前記エポキシ樹脂の硬化剤を含有し、該硬化剤がアミン系樹脂であり、前記硬化剤のエポキシ樹脂に対する当量比（硬化剤の当量／エポキシ当量）が０．９以下である、請求項１に記載の熱膨張接着シート。
【請求項５】
動摩擦係数が０．６以下である、請求項１に記載の熱膨張接着シート。
【請求項６】
前記熱膨張層に含有されている熱膨張剤の熱膨張開始温度が１００°Ｃ以上１５０°Ｃ以下である、請求項１に記載の熱膨張接着シート。
【請求項７】
基材と、該基材に積層された中間層と、該中間層の基材と反対側の面に積層された熱膨張層とを備える熱膨張接着シートを製造する方法であって、前記中間層を架橋させるための加熱工程を行う前に、前記中間層上に前記熱膨張層を積層することを特徴とする熱膨張接着シート製造方法。
【請求項８】
第１の被着体と、第２の被着体と、熱膨張接着シートとを含む物品の製造方法であって、
前記第１の被着体と前記第２の被着体との間に、請求項１～６のいずれかに記載の熱膨張接着シートを配置し、前記熱膨張接着シートを加熱膨張させて、前記第１の被着体と前記第２の被着体との間に形成された隙間を充填することにより、前記第１の被着体と前記第２の被着体とを接着させる、製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、熱膨張接着シートに関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
基材の表面に接着性を有する熱膨張層を備える熱膨張接着シートにおいては、基材から熱膨張層が剥離してしまうことを抑制するために、基材と熱膨張層との接着性を向上させる中間層を備えることが考えられている（特許文献１、２）。
【０００３】
しかしながら、熱膨張層を膨張させる際の加熱時だけでなく、膨張接着後の高温雰囲気下における基材と熱膨張層との間の剥離を十分に抑制できる熱膨張接着シートについては未だ提供されていないのが現状である。
【先行技術文献】
【特許文献】
【０００４】
特許第６９０３９８６号
特開２０２１－１５５４９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、前述した課題に鑑みてなされたものであり、加熱時及び膨張接着後の高温雰囲気下における基材と熱膨張層との間の剥離を十分に抑制できる熱膨張接着シートを提供することを主な目的とする。
【課題を解決するための手段】
【０００６】
すなわち本発明に係る熱膨張接着シートは、以下のようなものである。
［１］基材と、該基材に積層された中間層と、該中間層の基材と反対側の面に積層された熱膨張層とを備える熱膨張接着シートであって、２００°Ｃにおけるせん断強度試験において熱膨張接着シートを破壊可能なせん断力を加えた場合における破壊界面が前記熱膨張層内に存在するものであることを特徴とする熱膨張接着シート。
［２］前記中間層がカルボキシ基を有する樹脂を含有し、前記カルボキシ基を有する樹脂の酸価が５以上であり、前記熱膨張層が、エポキシ基を含有する樹脂と、熱膨張剤とを含有するものである、［１］に記載の熱膨張接着シート。
［３］前記中間層の厚みが０．５μｍ以上４μｍ以下である［１］又は［２］に記載の熱膨張接着シート。
［４］前記熱膨張層が、前記エポキシ樹脂の硬化剤を含有し、該硬化剤がアミン系樹脂であり、前記硬化剤のエポキシ樹脂に対する当量比（硬化剤の当量／エポキシ当量）が０．９以下である、［１］～［３］の何れかに記載の熱膨張接着シート。
［５］動摩擦係数が０．６以下である［１］～［４］の何れかに記載の熱膨張接着シート。
［６］前記熱膨張層に含有されている熱膨張剤の熱膨張開始温度が１００°Ｃ以上１５０°Ｃ以下である［１］～［５］のいずれかに記載の熱膨張接着シート。
［７］基材と、該基材に積層された中間層と、該中間層の基材と反対側の面に積層された熱膨張層とを備える熱膨張接着シートを製造する方法であって、前記中間層を架橋させるための加熱工程を行う前に、前記中間層上に前記熱膨張層を積層することを特徴とする熱膨張接着シート製造方法。
【発明の効果】
【０００７】
本発明によれば、熱膨張層を膨張させる際の加熱時及び膨張接着後の高温雰囲気下における基材と熱膨張層との間の剥離を十分に抑制できる熱膨張接着シートを提供することができる。
【図面の簡単な説明】
【０００８】

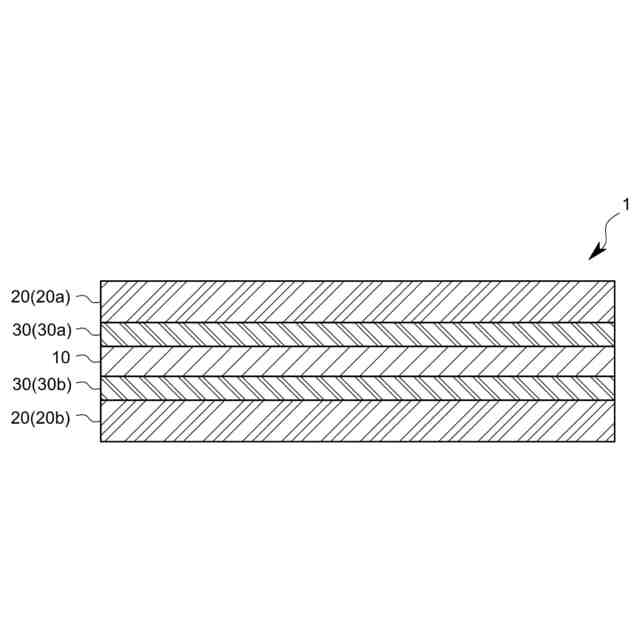

本発明の一実施形態に係る熱膨張接着シートの構成を示す概略断面図である。

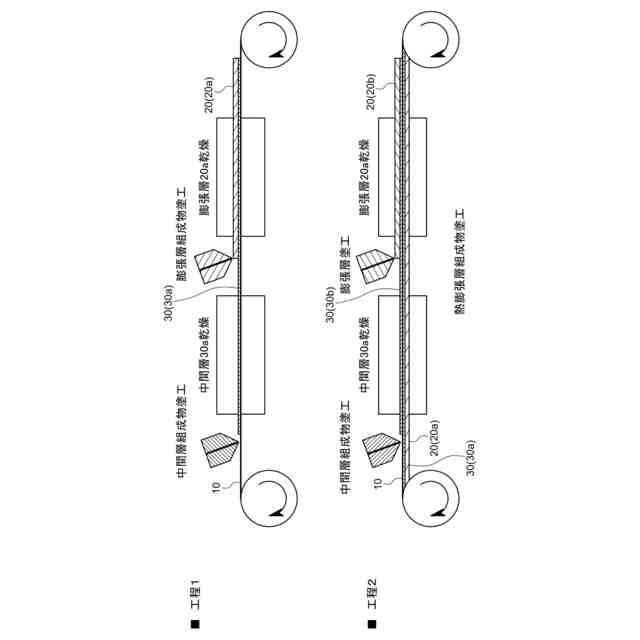

本実施形態に係る熱膨張接着シートの製造工程を示す概略断面図である。

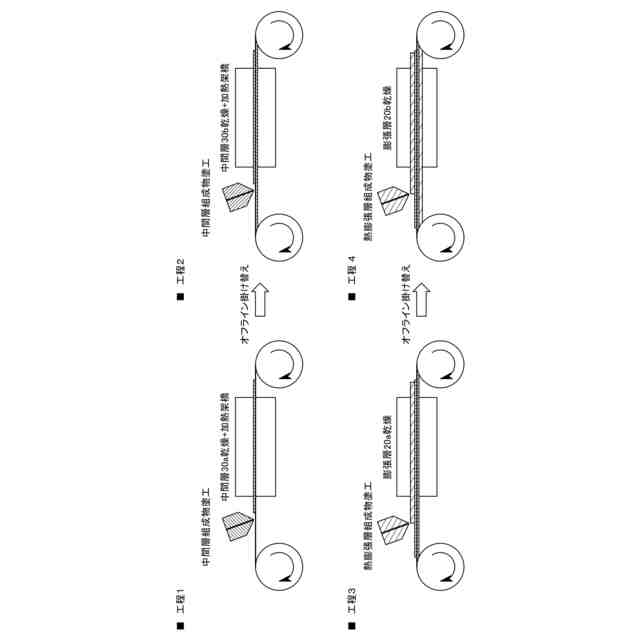

従来の熱膨張接着シートの製造工程を示す概略断面図である。

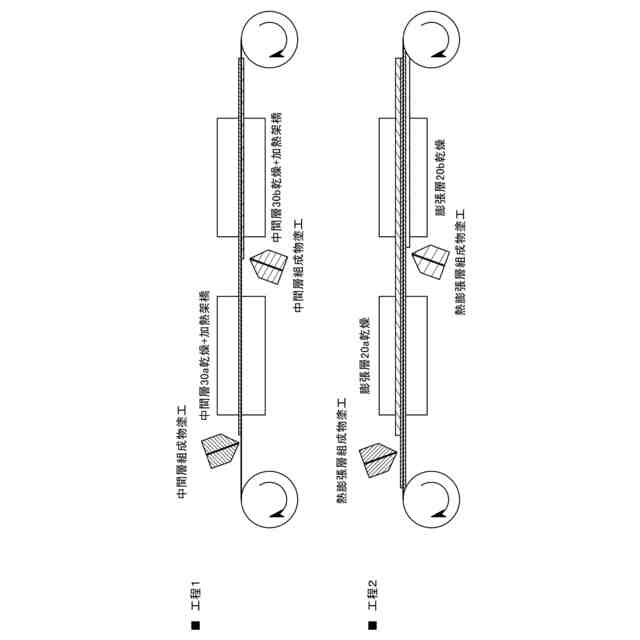

従来の熱膨張接着シートの製造工程を示す概略断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の一実施形態に係る熱膨張シートについて説明する。
＜熱膨張接着シート＞
図１は、本実施形態に係る熱膨張接着シート１の構成を示す概略断面図である。
本実施形態に係る熱膨張接着シート１は、例えば、電子機器或いは電子デバイス用の導材シート、電子機器或いは電子デバイス用の絶縁シート等として様々な分野に使用できるものである。
この熱膨張接着シート１は、例えば、隙間の内部に配置して、例えば１２０℃以上２５０℃以下等の高温で加熱することにより隙間を挟んで向かい合う２つの被着面を接着するものであり、基材１０と、該基材１０の両面に形成された熱膨張層２０と、基材１０及び熱膨張層２０との間に形成された中間層３０とを備えるものである。
【００１０】
本実施形態に係る熱膨張接着シート１は、２００°Ｃにおけるせん断強度試験において該熱膨張接着シート１を破壊可能なせん断力を加えた場合における破壊界面が前記熱膨張層２０内に存在するものである。破壊界面を熱膨張層２０内に存在させる事により、基材１０と中間層３０との間、及び中間層３０と熱膨張層２０との間の接着強度を安定させ、高温耐久試験（例えば２００℃５００時間）処理後の熱膨張層２０の基材１０からの剥離を抑制することが可能となる。
なお、前記せん断強度試験は、例えば、熱膨張接着シート１を２枚の支持板の間に挟んだ状態で加熱膨張させて前記２枚の支持板にしっかりと接着させたものとサンプルとし、このサンプルの２枚の支持板を熱膨張接着シート１の面方向に沿って互いに逆方向に引っ張った際のせん断接着力を測定することによって行った。
