特許ウォッチ

公開番号2025083378
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025034506,2021567330
出願日2025-03-05,2020-12-16
発明の名称ラミネート紙およびこれを用いた液体用紙容器
出願人王子ホールディングス株式会社
代理人弁理士法人特許事務所サイクス
主分類B32B 23/02 20060101AFI20250523BHJP(積層体)
要約【課題】優れた印刷適性を有し、かつ、輸送において想定される落下等の衝撃によっても損壊し難い液体用紙容器の成形が可能なラミネート紙、およびこれを用いた液体用紙容器を提供する。
【解決手段】紙基材と、当該紙基材の少なくとも一方の面上に積層された熱可塑性樹脂層とを有するラミネート紙であって、前記紙基材は、セルロースパルプを主成分とするパルプ層を3層以上有する多層構造を備え、JIS P 8126:2005の規定するリングクラッシュ法で測定したCD方向のリングクラッシュ圧縮強度Rが3.0～6.0kN/mであり、層間強度Iが100～250J/m²であり、R/Iが0.020～0.060kN/Jである。
【選択図】なし
特許請求の範囲【請求項１】
紙基材と、当該紙基材の少なくとも一方の面上に積層された熱可塑性樹脂層とを有するラミネート紙であって、
前記紙基材は、セルロースパルプを主成分とするパルプ層を３層以上有する多層構造を備え、
ＣＤ方向のテーバー剛度をＣ、ＣＤ方向の曲げ強度をＢとした場合に、Ｃ／Ｂが０．０２０～０．０３０ｍＮ・ｍ／ｇｆである、ラミネート紙。
続きを表示（約 500 文字）【請求項２】
ＪＩＳＰ８１２６：２００５の規定するリングクラッシュ法で測定したＣＤ方向のリングクラッシュ圧縮強度Ｒが３．０～６．０ｋＮ／ｍであり、
層間強度Ｉが１００～２５０Ｊ／ｍ
２
であり、
Ｒ／Ｉが０．０２０～０．０６０ｋＮ／Ｊである、請求項１に記載のラミネート紙。
【請求項３】
ＣＤ方向の曲げ強度Ｂが３００～５００ｇｆであり、
Ｒ／Ｂが０．０１００～０．０１５０ｋＮ／ｍ・ｇｆである、請求項１または２に記載のラミネート紙。
【請求項４】
前記セルロースパルプに占める広葉樹晒クラフトパルプの含有率が５０～１００質量％であり、針葉樹晒クラフトパルプの含有率が０～５０質量％である、請求項１～３のいずれか１項に記載のラミネート紙。
【請求項５】
Ｚ軸強度（ｋＰａ）をＺとした場合に、Ｚ／Ｉが１．８～４．５ｋＰａ・ｍ
２
／Ｊである、請求項１～４のいずれか１項に記載のラミネート紙。
【請求項６】
請求項１～５のいずれか１項に記載のラミネート紙を用いた液体用紙容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ラミネート紙およびこれを用いた液体用紙容器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
紙基材にラミネート加工を施し耐水性を付与したラミネート紙を用いて、牛乳パックに代表される液体用紙容器を製造することは広く一般に行われている。耐衝撃性は多くの容器にとって重要であるが、中身が液体である液体用紙容器においては中身の漏れによる被害が特に大きい。液体用紙容器の多くは、一枚のラミネート紙を折り曲げ、貼り合わせて成形されるため、辺や角の部分に折割れが発生しやすく、この折割れからの中身の漏れが問題となる。
【０００３】
このような液体用紙容器液体の漏れを抑制する技術が各種開発されている。例えば、特許文献１には、内層と該内層の両面に設けられた外層の３層の紙層からなり、外層：内層：外層の重量比が１：２：１～１：３：１であり、内部結合強さが外層は０．２０～０．３６Ｎ・ｍ、内層は０．０５～０．２８Ｎ・ｍであることを特徴とする液体容器用原紙が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－２４２９９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示された液体容器用原紙は、紙基材の各層の重量比と内部結合強さの規定によって、成形時の折割れに対処しているだけである。例えば液体用紙容器を実際に運用する際、輸送時に落下した場合は、角の一点で落下の衝撃を受けとめることになりやすい。ただでさえ折割れが生じやすい角に、強い衝撃が加わることにより、落下時には当該角が割れてしまう事故が多発する。しかしながら、特許文献１の発明はこのような落下等の衝撃による割れを考慮しておらず、落下試験等も行っていない。
【０００６】
また、牛乳パックのような液体用紙容器は、一般に無地ではなく、出所を表示したり、購買意欲の向上等を図ったりするために、図案等が付されることが多いが、特許文献１に記載の液体容器用原紙は、印刷適性が不十分だと考えられる。
【０００７】
本発明は、上記のような状況に鑑みてなされたものである。すなわち、本発明の課題は、優れた印刷適性を有し、かつ、輸送において想定される落下等の衝撃によっても損壊し難い液体用紙容器の成形が可能なラミネート紙、およびこれを用いた液体用紙容器を提供することである。
【課題を解決するための手段】
【０００８】

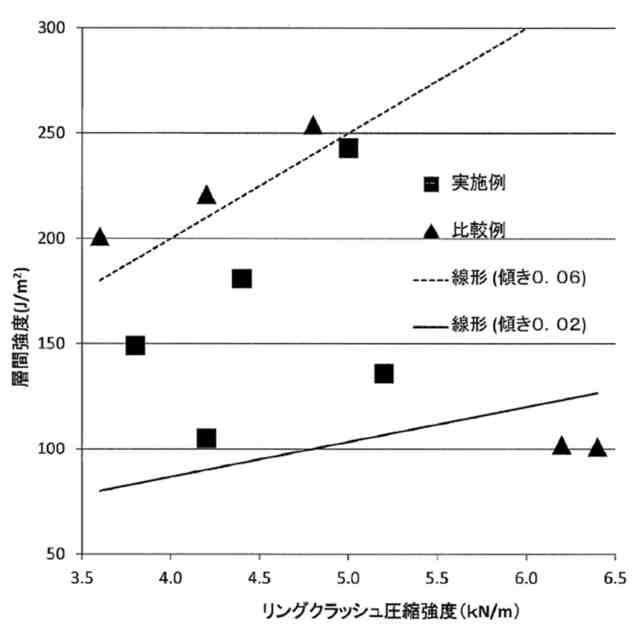

本発明者らは、ラミネート紙のＪＩＳＰ８１２６：２０１５で規定するリングクラッシュ（ＲＣ）圧縮強度と層間強度の値が所定の範囲内であり、かつ、ＲＣ圧縮強度／層間強度の値が所定の範囲内にあるときに、落下等による衝撃を液体用紙容器内で分散させ、液体用紙容器の損壊を抑止できることを見出した。また、このようなラミネート紙は印刷適性に優れることも見出した。
【０００９】
本発明はこのような知見を基に完成するに至ったものである。すなわち、本発明は、以下のような構成を有している。
以降、紙基材の抄紙において紙層が形成される過程でパルプスラリーが流出する方向（縦方向）を、以降、ＭＤ方向とも称する。また、ＭＤ方向に直行する方向（横方向）をＣＤ方向とも称する。
【００１０】
（１）紙基材と、当該紙基材の少なくとも一方の面上に積層された熱可塑性樹脂層とを有するラミネート紙であって、前記紙基材は、セルロースパルプを主成分とするパルプ層を３層以上有する多層構造を備え、ＪＩＳＰ８１２６：２００５の規定するリングクラッシュ法で測定したＣＤ方向のリングクラッシュ圧縮強度Ｒが３．０～６．０ｋＮ／ｍであり、層間強度Ｉが１００～２５０Ｊ／ｍ
２
であり、Ｒ／Ｉが０．０２０～０．０６０ｋＮ／Ｊである、ラミネート紙。

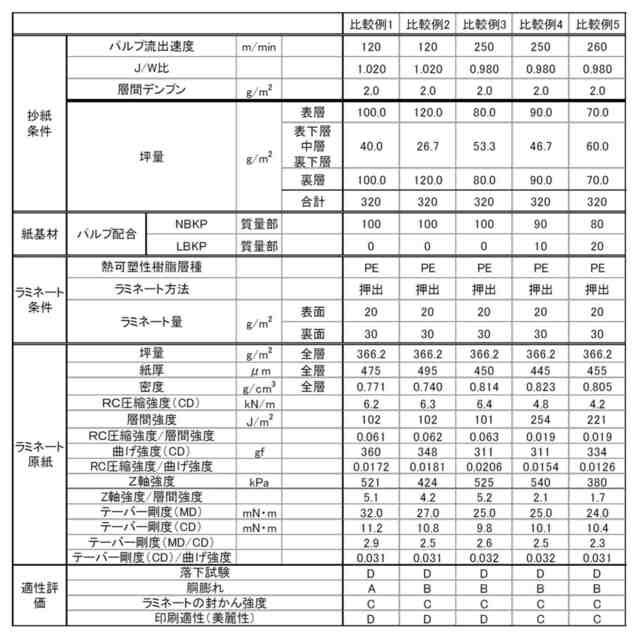

（【００１１】以降は省略されています）

関連特許
