発明の名称印刷媒体載置方法及び両面吸着シート
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 13/10 20060101AFI20250516BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】プラテンに印刷媒体を載置する際の利便性を向上する。
【解決手段】シート状の印刷媒体Mを載置可能なプラテン4の平坦な載置面4aに、両面吸着シートFの第1面FAを貼り付ける準備工程と、準備工程で貼り付けた両面吸着シートFの第1面FAとは反対の第2面FBに印刷媒体Mを貼り付ける印刷媒体載置工程と、を備え、両面吸着シートFは、第1面FAと第2面FBとにそれぞれ吸着層を有し、第1面FAの載置面4aに対する吸着力は、第2面FBの印刷媒体Mに対する吸着力よりも強い印刷媒体載置方法。
【選択図】図6
特許請求の範囲【請求項１】
シート状の印刷媒体を載置可能なプラテンの平坦な載置面に、両面吸着シートの第１面を貼り付ける準備工程と、
前記準備工程で貼り付けた前記両面吸着シートの前記第１面とは反対の第２面に前記印刷媒体を貼り付ける印刷媒体載置工程と、
を備え、
前記両面吸着シートは、前記第１面と前記第２面とにそれぞれ吸着層を有し、前記第１面の前記載置面に対する吸着力は、前記第２面の前記印刷媒体に対する吸着力よりも強いことを特徴とする印刷媒体載置方法。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の印刷媒体載置方法において、
前記プラテンは、前記載置面と平行な方向に往復移動するように印刷装置に搭載され、
前記第２面の吸着力をＦ２とし、前記印刷媒体の質量をｍとし、前記プラテンが移動する最大加速度をａとしたときに、Ｆ２＞ｍ×ａを満たすことを特徴とする印刷媒体載置方法。
【請求項３】
請求項２に記載の印刷媒体載置方法において、
前記第１面の吸着力をＦ１とし、前記両面吸着シートの質量をｍｓとしたとき、Ｆ１＞（ｍ＋ｍｓ）×ａを満たすことを特徴とする印刷媒体載置方法。
【請求項４】
請求項１から３のいずれか１項に記載の印刷媒体載置方法において、
前記載置面と交差する方向に対して、前記第１面を前記載置面から引き剥がすのに必要な力をＦ１ｐとし、前記印刷媒体を前記第２面から引き剥がすのに必要な力をＦ２ｐとしたときに、Ｆ１ｐ＞Ｆ２ｐを満たすことを特徴とする印刷媒体載置方法。
【請求項５】
請求項１から３のいずれか１項に記載の印刷媒体載置方法において、
前記第１面は、自己吸着性を有することを特徴とする印刷媒体載置方法。
【請求項６】
請求項１から３のいずれか１項に記載の印刷媒体載置方法において、
前記第２面は、自己吸着性を有することを特徴とする印刷媒体載置方法。
【請求項７】
請求項１から３のいずれか１項に記載の印刷媒体載置方法において、
前記印刷媒体載置工程では、前記印刷媒体の一部が前記第２面と接触しないように前記第２面に前記印刷媒体を貼り付けることを特徴とする印刷媒体載置方法。
【請求項８】
請求項１から３のいずれか１項に記載の印刷媒体載置方法において、
前記印刷媒体載置工程実行後に、前記印刷媒体に印刷する印刷工程を備え、
前記印刷媒体載置工程は、前記印刷工程実行後の印刷後印刷媒体を除去した後、新たに前記印刷工程を実行するための印刷前印刷媒体で再度実施されることを特徴とする印刷媒体載置方法。
【請求項９】
請求項１から３のいずれか１項に記載の印刷媒体載置方法において、
前記第１面と前記第２面とは、区別可能に形成されていることを特徴とする印刷媒体載置方法。
【請求項１０】
請求項９に記載の印刷媒体載置方法において、
前記第１面及び前記第２面の少なくとも一方に識別表示を有していることを特徴とする印刷媒体載置方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷媒体載置方法及び両面吸着シートに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来から、様々な構成の印刷装置が使用されている。このような印刷装置のうち、載置部としてのプラテンに印刷媒体を載置するとともにプラテン上で印刷媒体が移動しないように固定する印刷装置がある。例えば、特許文献１には、プラテンであるトレイに摩擦部材を配置することでトレイの支持面から印刷媒体が移動しないようにする印刷装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１３８３６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、印刷媒体として様々な種類のものが使用されているが、例えばシート状の印刷媒体としてフィルムを使用する場合がある。フィルムは滑りやすく、例え、摩擦部材をプラテン上に配置したとしても、プラテン上で印刷媒体が移動しないように固定することが困難な場合がある。なお、粘着テープなどを用いてシート状の印刷媒体をプラテン上に固定することが考えられるが、粘着テープをプラテン上に貼り付けるのは手間がかかる。さらに、粘着テープで貼り付けられたシート状の印刷媒体の一部が浮き上がった状態となりやすく、そのような状態になると印刷不良を起こしやすいため、シート状の印刷媒体の再載置が必要となる場合が多い。粘着テープなどを用いてシート状の印刷媒体をプラテン上に固定する場合、シート状の印刷媒体の再載置にも手間がかかる。したがって、シート状の印刷媒体を使用する場合、プラテンにシート状の印刷媒体を載置する際の利便性が良くない。
【課題を解決するための手段】
【０００５】
上記課題を解決するための本発明の印刷媒体載置方法は、シート状の印刷媒体を載置可能なプラテンの平坦な載置面に、両面吸着シートの第１面を貼り付ける準備工程と、前記準備工程で貼り付けた前記両面吸着シートの前記第１面とは反対の第２面に前記印刷媒体を貼り付ける印刷媒体載置工程と、を備え、前記両面吸着シートは、前記第１面と前記第２面とにそれぞれ吸着層を有し、前記第１面の前記載置面に対する吸着力は、前記第２面の前記印刷媒体に対する吸着力よりも強いことを特徴とする。
【０００６】
また、上記課題を解決するための本発明の両面吸着シートは、シート状の印刷媒体を載置可能なプラテンの平坦な載置面に第１面を貼り付け、前記第１面とは反対の第２面に前記印刷媒体を貼り付けて使用する両面吸着シートであって、前記第１面と前記第２面とにそれぞれ吸着層を有し、前記第１面の前記載置面に対する吸着力は、前記第２面の前記印刷媒体に対する吸着力よりも強いことを特徴とする。
【図面の簡単な説明】
【０００７】

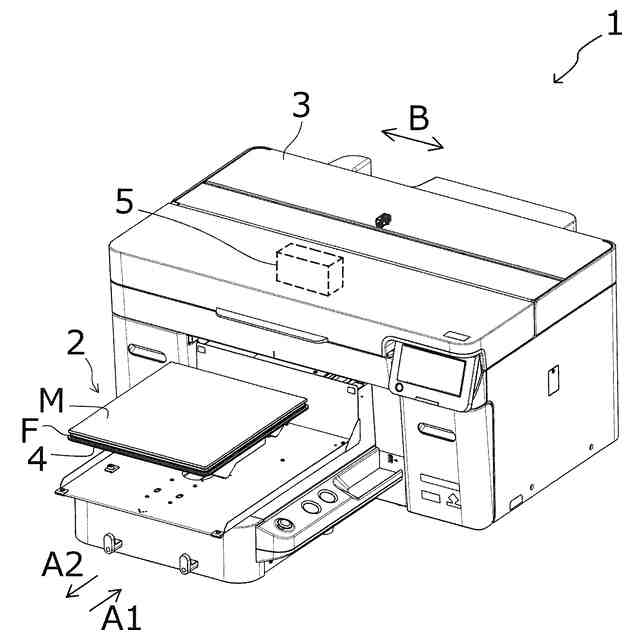

本発明の印刷媒体載置方法を実行可能な印刷装置を表す概略斜視図。

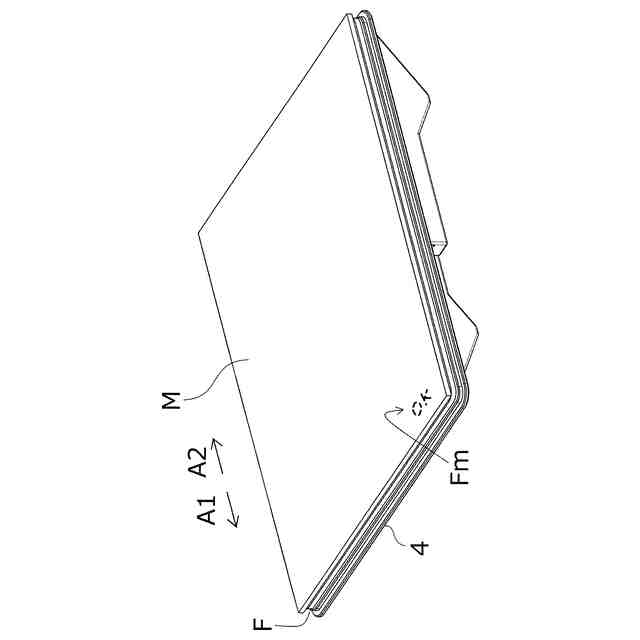

図１の印刷装置のプラテンに両面吸着シートが貼り付けられ、両面吸着シート上にフィルムが載置された状態を表す斜視図。

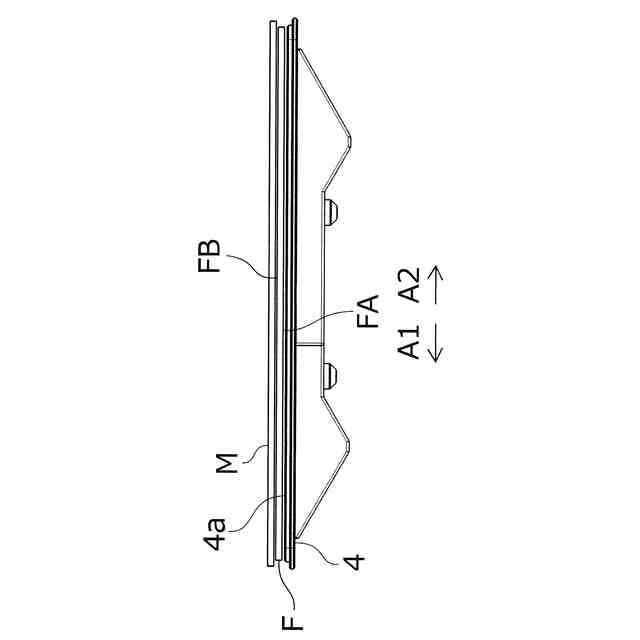

図１の印刷装置のプラテンに両面吸着シートが貼り付けられ、両面吸着シート上にフィルムが載置された状態を表す側面図。

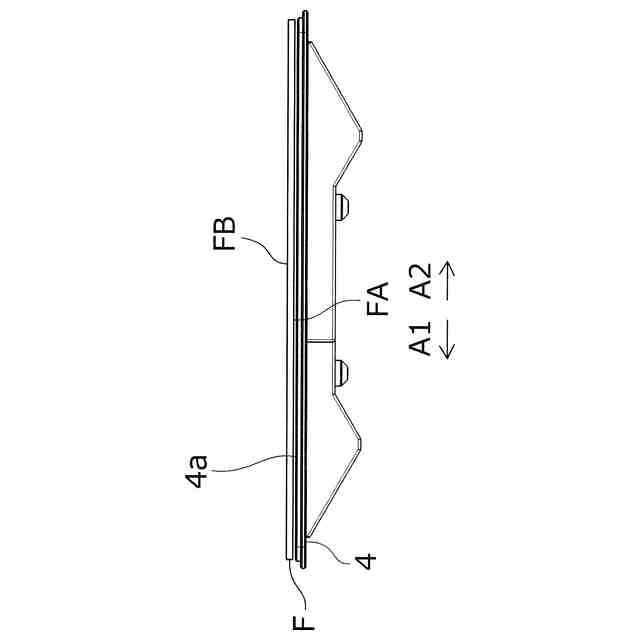

図１の印刷装置のプラテンに両面吸着シートが貼り付けられた状態を表す側面図。

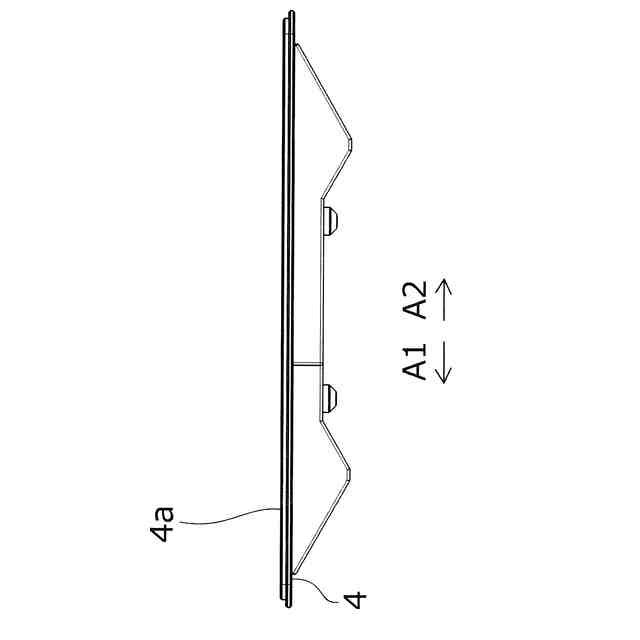

図１の印刷装置のプラテンを表す側面図。

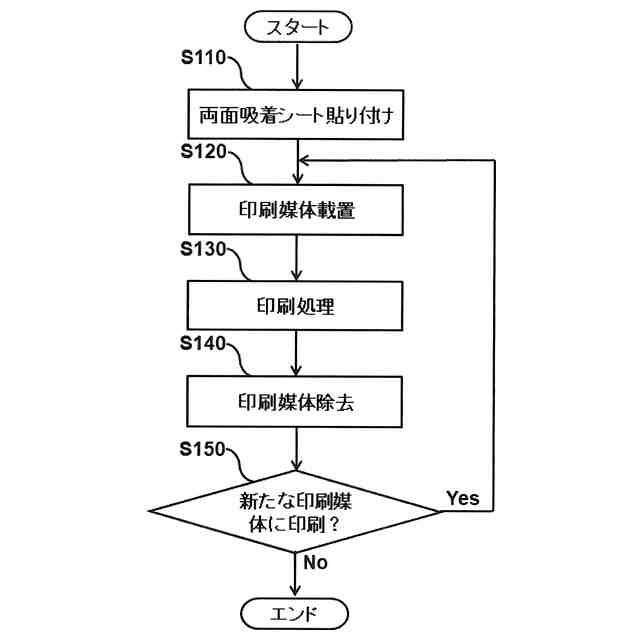

図１の印刷装置を用いて実行する本発明の印刷媒体載置方法の一例を表すフローチャート。

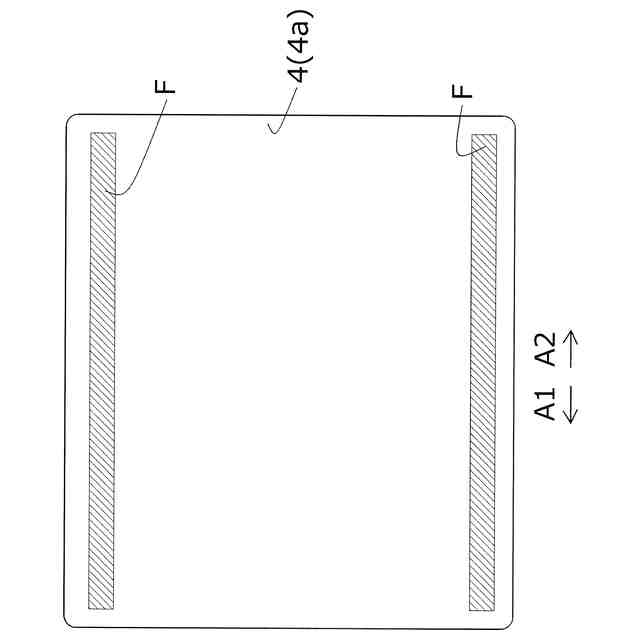

図１の印刷装置のプラテンに図２及び図３とは異なる態様で両面吸着シートが貼り付けられた状態を表す平面図。
【発明を実施するための形態】
【０００８】
最初に本発明について概略的に説明する。
上記課題を解決するための本発明の第１の態様の印刷媒体載置方法は、シート状の印刷媒体を載置可能なプラテンの平坦な載置面に、両面吸着シートの第１面を貼り付ける準備工程と、前記準備工程で貼り付けた前記両面吸着シートの前記第１面とは反対の第２面に前記印刷媒体を貼り付ける印刷媒体載置工程と、を備え、前記両面吸着シートは、前記第１面と前記第２面とにそれぞれ吸着層を有し、前記第１面の前記載置面に対する吸着力は、前記第２面の前記印刷媒体に対する吸着力よりも強いことを特徴とする。
【０００９】
本態様によれば、プラテンの載置面に第１面を貼り付けるとともに第２面に印刷媒体を貼り付けて使用する両面吸着シートを使用して、プラテンに印刷媒体を載置する準備を簡単に行うことができる。また、第１面の載置面に対する吸着力が第２面の印刷媒体に対する吸着力よりも強いことで、印刷媒体の再載置が容易である。したがって、プラテンに印刷媒体を載置する際の利便性を向上することができる。
【００１０】
本発明の第２の態様の印刷媒体載置方法は、前記第１の態様に従属する態様であって、前記プラテンは、前記載置面と平行な方向に往復移動するように印刷装置に搭載され、前記第２面の吸着力をＦ２とし、前記印刷媒体の質量をｍとし、前記プラテンが移動する最大加速度をａとしたときに、Ｆ２＞ｍ×ａを満たすことを特徴とする。
（【００１１】以降は省略されています）
