発明の名称分光測定装置および分光測定結果表示方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G01J 3/46 20060101AFI20250519BHJP(測定;試験)
要約【課題】被計測面におけるメタリック感の分布状態を高い位置精度で評価できる分光測定装置、および、被計測面におけるメタリック感の分布状態が高い位置精度で表示可能な分光測定結果表示方法を提供すること。
【解決手段】対象物の被計測面に対して多角度の分光計測を行い、多角度分光画像を取得する分光計測部と、前記多角度分光画像の領域ごとにFI値を算出し、前記FI値の分布を表すFI値分布情報を生成するFI値処理部と、を備えることを特徴とする分光測定装置。
【選択図】図1
特許請求の範囲【請求項１】
対象物の被計測面に対して多角度の分光計測を行い、多角度分光画像を取得する分光計測部と、
前記多角度分光画像の領域ごとにＦＩ値を算出し、前記ＦＩ値の分布を表すＦＩ値分布情報を生成するＦＩ値処理部と、
を備えることを特徴とする分光測定装置。
続きを表示（約 930 文字）【請求項２】
前記分光計測部は、
前記被計測面に対して互いに異なる方向から光を照射する多角度照明光源と、
前記多角度照明光源から光が照射されている前記被計測面を分光して撮像する分光カメラと、
を有する請求項１に記載の分光測定装置。
【請求項３】
前記分光計測部は、前記被計測面に対して光を照射するドーム型照明光源を有する請求項２に記載の分光測定装置。
【請求項４】
可視化された前記ＦＩ値分布情報を表示部に表示させる表示制御部を備える請求項１ないし３のいずれか１項に記載の分光測定装置。
【請求項５】
前記多角度分光画像の前記領域は、前記多角度分光画像の画素である請求項１ないし３のいずれか１項に記載の分光測定装置。
【請求項６】
可視化された前記ＦＩ値分布情報は、前記ＦＩ値を輝度に変換してなるＦＩ画像である請求項１ないし３のいずれか１項に記載の分光測定装置。
【請求項７】
可視化された前記ＦＩ値分布情報は、前記ＦＩ値について階級ごとの頻度を計数してグラフ化してなるＦＩヒストグラムである請求項１ないし３のいずれか１項に記載の分光測定装置。
【請求項８】
前記被計測面を含む平面内において前記対象物を回転させる回転テーブルを備える請求項１ないし３のいずれか１項に記載の分光測定装置。
【請求項９】
対象物の被計測面に対して互いに異なる複数の方向から光を順次照射し、前記光が照射されている前記被計測面を分光カメラで分光して順次撮像し、多角度分光画像を取得するステップと、
前記多角度分光画像のＦＩ値を領域ごとに算出し、前記ＦＩ値の分布を表すＦＩ値分布情報を生成するステップと、
前記ＦＩ値分布情報を可視化して表示するステップと、
を含むことを特徴とする分光測定結果表示方法。
【請求項１０】
前記ＦＩ値分布情報を生成するステップは、前記多角度分光画像の画素ごとに前記ＦＩ値を算出する処理を含む請求項９に記載の分光測定結果表示方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、分光測定装置および分光測定結果表示方法に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
自動車の塗装等に用いられるメタリック塗装は、光輝性顔料と呼ばれるフレーク状の顔料を含み、メタリック感を呈する。このようなメタリック塗装の品質管理においては、メタリック感の分布状態、すなわちメタリック感のムラの程度を的確に評価することが求められている。
【０００３】
例えば、特許文献１には、フィラーを含有する塗膜のフリップフロップ性の程度を表すため、ＦＩ値を用いることが開示されている。ＦＩ値は、多角度測色計によって測定された明度指数Ｌ＊１５°、明度指数Ｌ＊４５°、および、明度指数Ｌ＊１１０°から算出される。明度指数Ｌ＊１５°、明度指数Ｌ＊４５°、および、明度指数Ｌ＊１１０°は、塗膜の表面に対して光が入射角４５°で入射したときの、受光角１５°、受光角４５°および受光角１１０°における明度指数Ｌ＊である。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－８０７２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の多角度測色計では、被計測面のＦＩ値を測定することはできるが、被計測面におけるメタリック感の分布状態を容易に評価することが難しい。
【課題を解決するための手段】
【０００６】
本発明の適用例に係る分光測定装置は、
対象物の被計測面に対して多角度の分光計測を行い、多角度分光画像を取得する分光計測部と、
前記多角度分光画像の領域ごとにＦＩ値を算出し、前記ＦＩ値の分布を表すＦＩ値分布情報を生成するＦＩ値処理部と、
を備える。
【０００７】
本発明の適用例に係る分光測定結果表示方法は、
対象物の被計測面に対して互いに異なる複数の方向から光を順次照射し、前記光が照射されている前記被計測面を分光カメラで分光して順次撮像し、多角度分光画像を取得するステップと、
前記多角度分光画像のＦＩ値を領域ごとに算出し、前記ＦＩ値の分布を表すＦＩ値分布情報を生成するステップと、
前記ＦＩ値分布情報を可視化して表示するステップと、
を含む。
【０００８】
本発明の適用例に係る分光測定結果表示方法は、
対象物の被計測面に対して互いに異なる複数の方向から光を順次照射し、前記光が照射されている前記被計測面を分光カメラで分光して順次撮像し、第１多角度分光画像を取得するステップと、
前記光の照射方向および前記分光カメラの位置に対する前記対象物の相対的な向きを、前記被計測面を含む平面内において１８０°回転させるステップと、
前記対象物を回転させた後の前記被計測面に対して互いに異なる複数の方向から光を順次照射し、前記光が照射されている前記被計測面を前記分光カメラで分光して順次撮像し、第２多角度分光画像を取得するステップと、
前記第１多角度分光画像の領域ごとに第１ＦＩ値を算出し、第１ＦＩ値分布情報を生成するステップと、
前記第２多角度分光画像の前記領域ごとに第２ＦＩ値を算出し、第２ＦＩ値分布情報を生成するステップと、
前記領域ごとに前記第１ＦＩ値と前記第２ＦＩ値との差分を算出し、前記差分の分布を表す差分ＦＩ値分布情報を生成するステップと、
前記差分ＦＩ値分布情報を可視化して表示するステップと、
を含む。
【図面の簡単な説明】
【０００９】

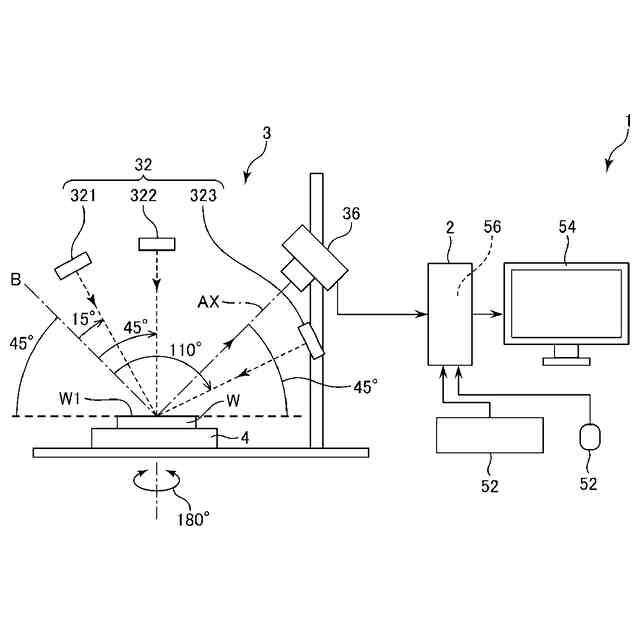

第１実施形態に係る分光測定装置を示す概略図である。

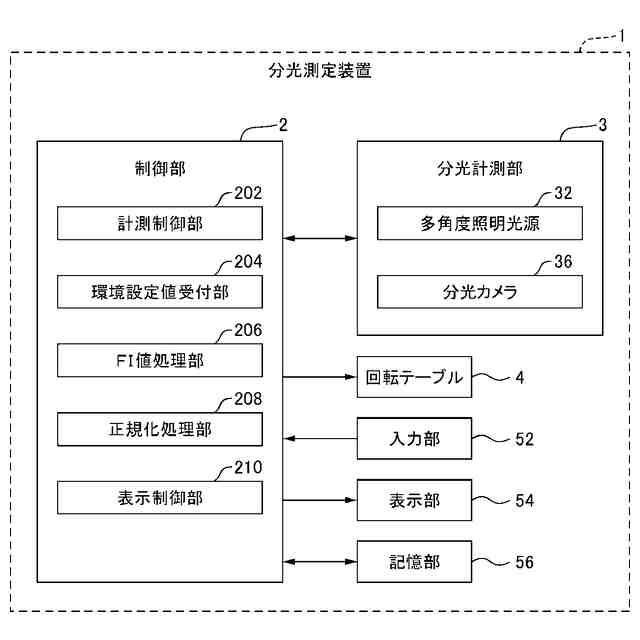

図１に示す分光測定装置の機能ブロック図である。

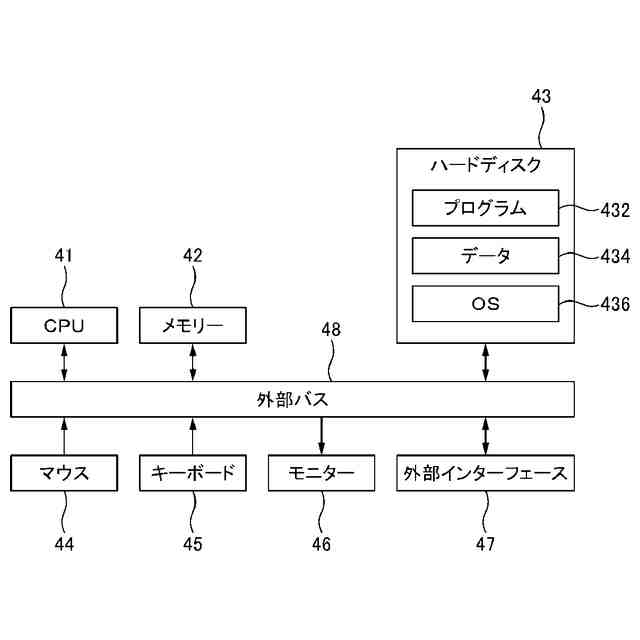

図２の分光測定装置が備える各機能部の機能を実現するハードウェア構成例を示す図である。

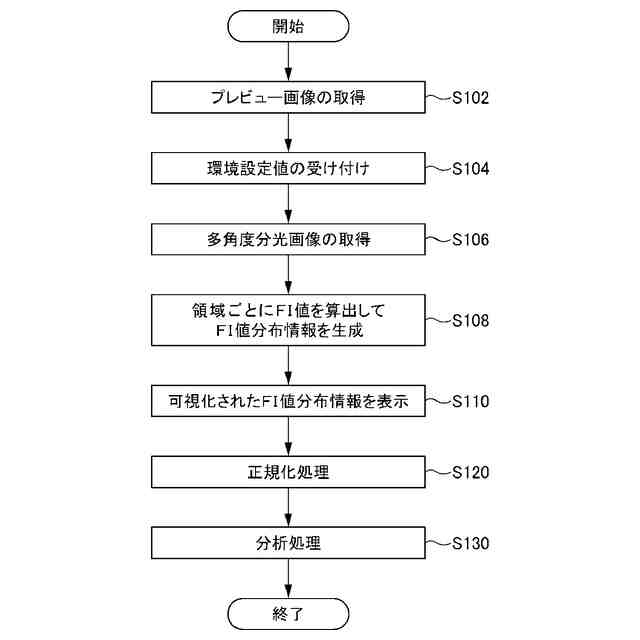

第１実施形態に係る分光測定結果表示方法の構成を示すフローチャートである。
プレビュー画像取得ステップで表示されるプレビュー画像を含む表示画面の一例である。
ＦＩ値分布情報表示ステップで表示されるＦＩ画像を含む表示画面の一例である。

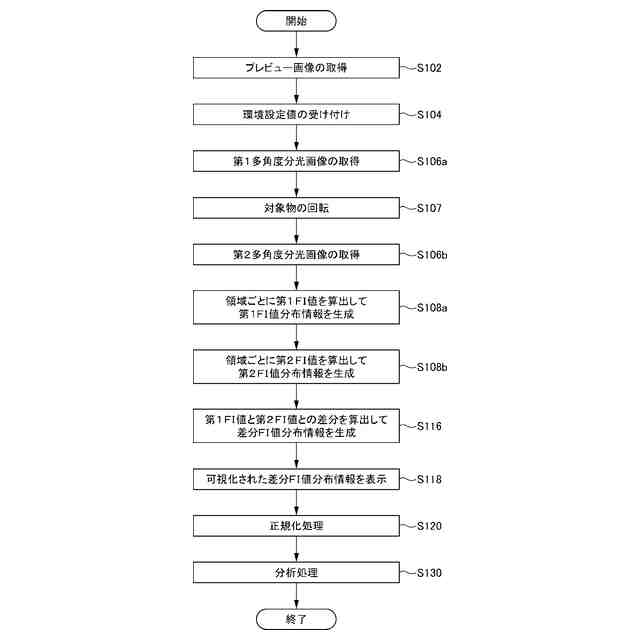

第２実施形態に係る分光測定結果表示方法の構成を示すフローチャートである。
図７の差分ＦＩ値分布情報生成ステップの概念を示す模式図である。
第３実施形態に係る分光測定装置を示す概略図である。
図９に示す分光測定装置の機能ブロック図である。
第４実施形態に係る分光測定結果表示方法が含むＦＩ値分布情報表示ステップで表示される表示画面の一例である。
データ比較処理の結果例を示すグラフである。
【発明を実施するための形態】
【００１０】
以下、本発明の分光測定装置および分光測定結果表示方法を添付図面に示す実施形態に基づいて詳細に説明する。
（【００１１】以降は省略されています）
