発明の名称アセンブリ
出願人日本精機株式会社
代理人
主分類G01D 11/24 20060101AFI20250428BHJP(測定;試験)
要約【課題】温度環境が変化しても第1部品に対する第2部品の位置を安定させることができるアセンブリを提供する。
【解決手段】アセンブリは、第1部品10と、第1部品10とは異なる材料で形成された第2部品20とを備える。第1部品10は、突起部131aと、所定方向において突起部131aと間隔を空けて対向する対向部132aと、を備える。第2部品20は、突起部131aが挿入される被挿入部21aを備える。被挿入部21aは、突起部131aと対向部132aの間に位置する介在部22aを有する。介在部22aは、温度環境に応じて、突起部131aと対向部132aのいずれかに所定方向で接触可能である。
【選択図】図2
特許請求の範囲【請求項１】
第１部品と、前記第１部品とは異なる材料で形成された第２部品とを備えるアセンブリであって、
前記第１部品は、突起部と、所定方向において前記突起部と間隔を空けて対向する対向部と、を備え、
前記第２部品は、前記突起部が挿入される被挿入部を備え、
前記被挿入部は、前記突起部と前記対向部の間に位置する介在部を有し、
前記介在部は、温度環境に応じて、前記突起部と前記対向部のいずれかに前記所定方向で接触可能である、
アセンブリ。
続きを表示（約 170 文字）【請求項２】
前記対向部は、前記突起部を挟んで一対ある、
請求項１に記載のアセンブリ。
【請求項３】
計器に用いられるアセンブリであって、
前記第２部品は、透光性を有する光学部材であり、
前記第１部品は、前記光学部材を収容するケースである、
請求項１又は２に記載のアセンブリ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アセンブリに関し、詳しくは、第１部品と、前記第１部品とは異なる材料で形成された第２部品とを備えるアセンブリに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば特許文献１には、第１部品（ケース１０１）と、第１部品に対して位置決めされ、第１部品とは異なる材料で形成された第２部品（拡散板１０３）とを備えるアセンブリ（組み立て品）が記載されている。このアセンブリは計器に用いられる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－４９７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種のアセンブリにおいては、第１部品及び第２部品の各々に互いに嵌め合わされる部材が形成され、当該部材を用いることで第１部品に対する第２部品の位置決めが行われる。しかしながら、熱膨張率は材料に依存するため、温度環境によっては第１部品に対する第２部品の位置が所望の位置からずれてしまう虞がある。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、温度環境が変化しても第１部品に対する第２部品の位置を安定させることができるアセンブリを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係るアセンブリは、
第１部品と、前記第１部品とは異なる材料で形成された第２部品とを備えるアセンブリであって、
前記第１部品は、突起部と、所定方向において前記突起部と間隔を空けて対向する対向部と、を備え、
前記第２部品は、前記突起部が挿入される被挿入部を備え、
前記被挿入部は、前記突起部と前記対向部の間に位置する介在部を有し、
前記介在部は、温度環境に応じて、前記突起部と前記対向部のいずれかに前記所定方向で接触可能である。
【発明の効果】
【０００７】
本開示によれば、温度環境が変化しても第１部品に対する第２部品の位置を安定させることができる。
【図面の簡単な説明】
【０００８】

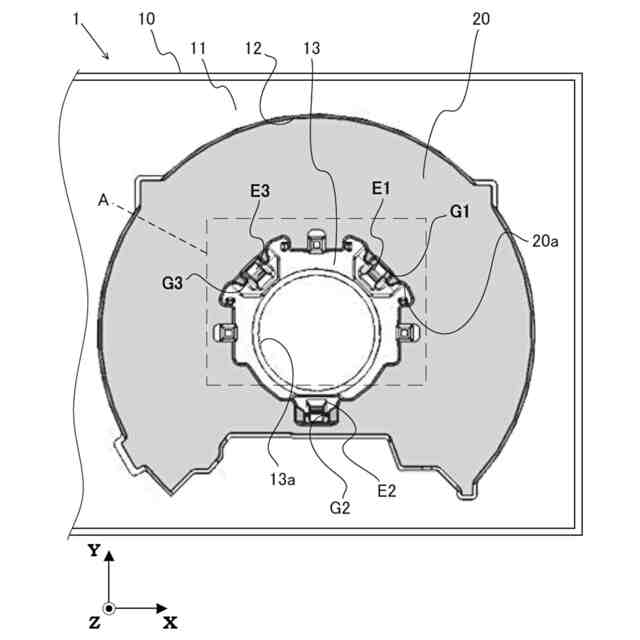

本開示の一実施形態に係るアセンブリの平面図。

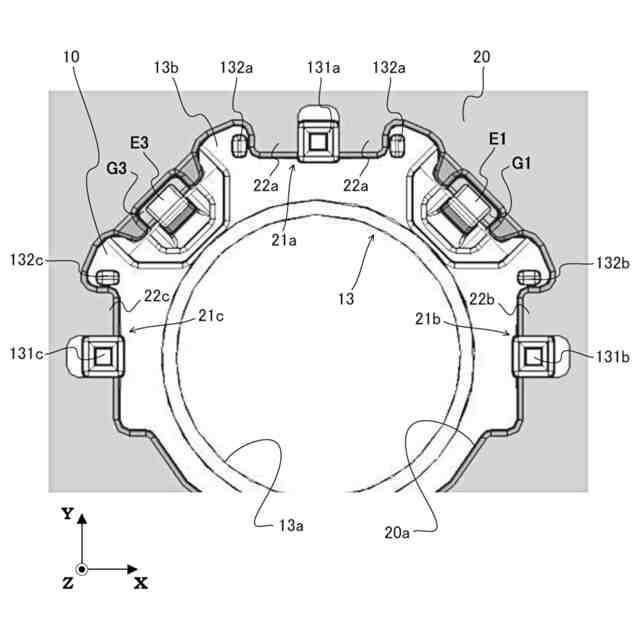

同実施形態に係るアセンブリの図１に示すＡ部の拡大図。
同実施形態に係る第１部品及び第２部品の第１状態を示す図。
同実施形態に係る第１部品及び第２部品の第２状態を示す図。
【発明を実施するための形態】
【０００９】
本開示の一実施形態について図面を参照して説明する。
【００１０】
図１に示すアセンブリ１は、第１部品１０と、第１部品１０とは異なる材料で形成された第２部品２０と、を備える。本実施形態のアセンブリ１は、車両に搭載される計器の一部を構成する。つまり、アセンブリ１は、計器に用いられる。
