公開番号2025101505
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218401
出願日2023-12-25
発明の名称計器
出願人株式会社東光高岳
代理人個人
主分類G01R 19/00 20060101AFI20250630BHJP(測定;試験)
要約【課題】接地線に漏れ電流が流れることなく、低圧配電線LLの電力線の対地電圧を測定すること。
【解決手段】本発明の一実施形態は、交流の対地電圧を測定する計器である。計器は、低圧配電線の2本の接地されない電力線である第1電力線及び第2電力線から電力を供給される。
【選択図】図1
特許請求の範囲【請求項１】
交流の対地電圧を測定する計器であって、
低圧配電線の２本の接地されない電力線である第１電力線及び第２電力線から電力を供給される、計器。
続きを表示（約 840 文字）【請求項２】
交流電圧に関する演算を行う演算部を備え、
前記演算部は、前記第１電力線及び前記第２電力線から電力を供給される、請求項１に記載の計器。
【請求項３】
前記第１電力線に接続される第１端子と、
前記第２電力線に接続される第２端子と、
前記演算部は、前記第１端子と前記第２端子とに接続される電気回路に設けられる、請求項２に記載の計器。
【請求項４】
低圧配電線の電力線の対地電圧を測定する測定部を備え、
前記演算部の電気抵抗は、前記測定部よりも小さい、請求項３に記載の計器。
【請求項５】
接地線に接続される第３端子を備え、
前記測定部は、前記第１端子又は前記第２端子と前記第３端子とに接続される電気回路に設けられる、請求項４に記載の計器。
【請求項６】
前記測定部は、
前記第１電力線の対地電圧を測定する第１測定部と、
前記第２電力線の対地電圧を測定する第２測定部と、を備え、
前記第１測定部は、前記第１端子と前記第３端子とに接続される電気回路に設けられ、
前記第２測定部は、前記第２端子と前記第３端子とに接続される電気回路に設けられる、請求項５に記載の計器。
【請求項７】
前記演算部は、前記測定部によって測定された対地電圧を用いて演算を行う、請求項４に記載の計器。
【請求項８】
前記演算部は、前記測定部によって測定された対地電圧を用いて過電圧を検知する、請求項４に記載の計器。
【請求項９】
前記演算部は、過電圧が発生したことを検出したことを以て、高圧配電線における事故を検出する、請求項８に記載の計器。
【請求項１０】
前記演算部は、過電圧を検出したことを以て、高圧配電線から低圧配電線に交流電力を供給する変圧器における事故を検出する、請求項８に記載の計器。

発明の詳細な説明【技術分野】
【０００１】
本発明は計器に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電圧コイルやコンデンサなどの電子回路素子を用いて交流電圧を測定する計器は、低圧配電線の２本の電力線から電力を供給されている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１９７３３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、配電線における電圧の状況は、電力線の対地電圧を測定することによって、より高精度に把握できる。電力線の対地電圧を測定する場合、計器は、接地線が接続されている必要がある。特許文献１に記載されているタイプの計器は、接地線に接続されていると、接地線に漏れ電流が流れ、漏電遮断器が動作してしまう。
【課題を解決するための手段】
【０００５】
本発明の一実施形態は、交流の対地電圧を測定する計器である。計器は、低圧配電線の２本の接地されない電力線である第１電力線及び第２電力線から電力を供給される。
【図面の簡単な説明】
【０００６】
計器１００の一例を概略的に示す図である。

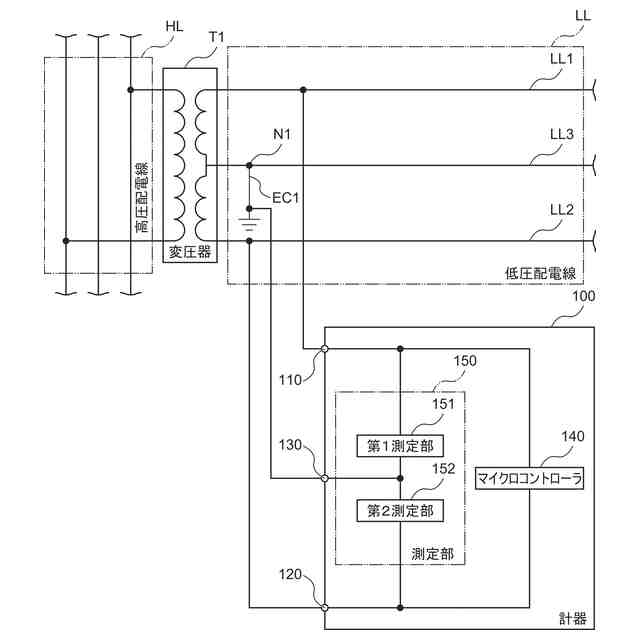

計器１００の他の例を概略的に示す図である。

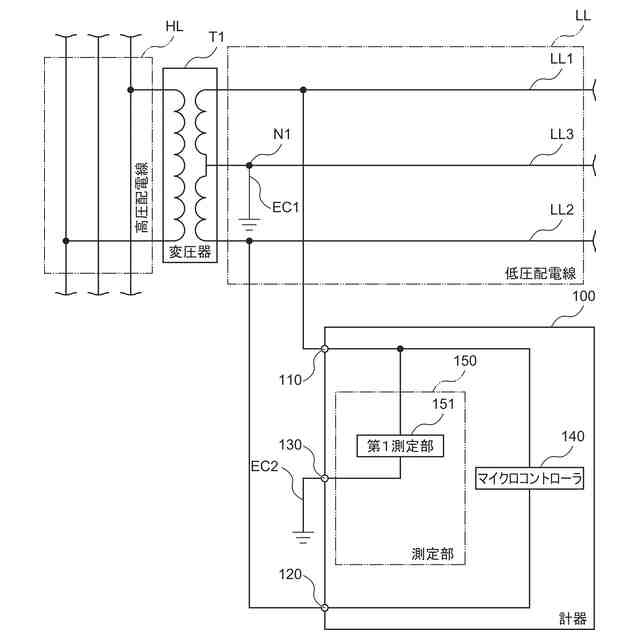

計器１００の他の例を概略的に示す図である。
【発明を実施するための形態】
【０００７】
以下、発明の実施形態を通じて本発明を説明するが、以下の実施形態は、特許請求の範囲にかかる発明を限定するものではない。また、実施形態の中で説明されている特徴の組み合わせは、全てが発明の解決手段に必須であるとは限らない。
【０００８】

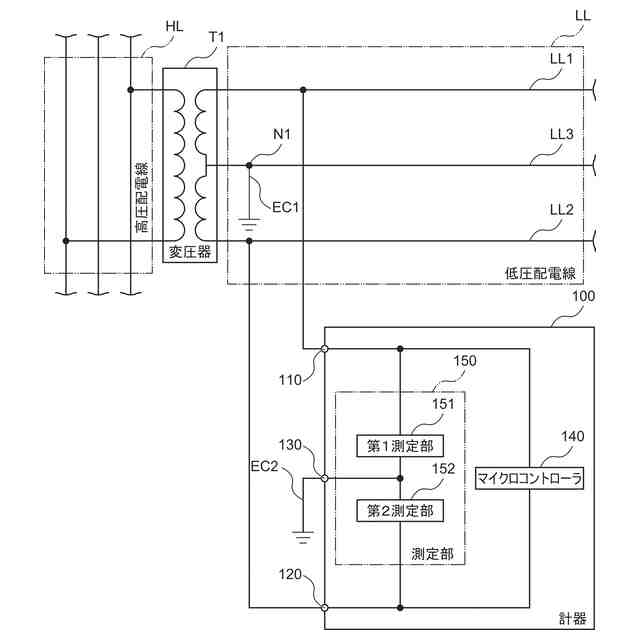

図１は、計器１００の一例を概略的に示す図である。計器１００は、交流の対地電圧を測定する装置である。
【０００９】
計器１００は、低圧配電線ＬＬに対して設けられる。図１に示す低圧配電線ＬＬは、単相三線式である。単相三線式は、低圧配電線ＬＬで変圧器Ｔ１の二次側の中性点Ｎ１を接地し、そこからの中性線ＬＬ３と２本の接地されない電力線である第１電力線ＬＬ１及び第２電力線ＬＬ２との併せて３本で電力を供給する配電線路である。この場合の接地は、充電部に施す接地であり、高低圧の電路が混触した場合に、低圧側の電路の絶縁破壊による災害を防止する。中性点Ｎ１は、中性点接地方式によって接地される。中性点接地方式は、中性点Ｎ１を直接又は高抵抗やリアクトルを通じて接地する方式である。図１に示す中性点Ｎ１は、第１接地線ＥＣ１によって接地されている。第１接地線ＥＣ１は、接地工事の種類に応じた太さの軟銅線又はこれと同等以上の強さ及び太さの、容易に腐食しない金属線で、地絡電流を安全に通ずることができる電線である。変圧器Ｔ１は、鉄心と二つ又は三つの巻線をもち、かつそれらが相互に位置を変えない装置である。変圧器Ｔ１は、高圧配電線ＨＬから交流電力を受け、電磁誘導作用により電圧及び電流を変成して、低圧配電線ＬＬに同一周波数の交流電力を供給する。高圧配電線ＨＬは、電圧が交流で６００ボルトを超え７０００ボルト以下の配電線路である。
【００１０】
計器１００は、第１端子１１０、第２端子１２０、第３端子１３０、マイクロコントローラ１４０及び測定部１５０を備える。
（【００１１】以降は省略されています）
