公開番号2025068737
公報種別公開特許公報(A)
公開日2025-04-30
出願番号2023178705
出願日2023-10-17
発明の名称製造方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B29C 33/52 20060101AFI20250422BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】より複雑な内部形状を有する成形品の成形を容易に行うことができる製造方法を提供すること。
【解決手段】予め決められた方法によって崩壊させることが可能な中子を三次元造形法により成形する中子成形工程と、前記中子成形工程によって成形された前記中子を成形材料とともに成形型の内部へ配置し、前記中子と前記成形材料とが内部に配置された後の前記成形型を用いて成形品を成形する成形品成形工程と、前記成形品成形工程により成形された前記成形品に内包されている前記中子を前記予め決められた方法により崩壊させて除去する中子除去工程と、を有する製造方法。
【選択図】図1
特許請求の範囲【請求項１】
予め決められた方法によって崩壊させることが可能な中子を三次元造形法により成形する中子成形工程と、
前記中子成形工程によって成形された前記中子を成形材料とともに成形型の内部へ配置し、前記中子と前記成形材料とが内部に配置された後の前記成形型を用いて成形品を成形する成形品成形工程と、
前記成形品成形工程により成形された前記成形品に内包されている前記中子を前記予め決められた方法により崩壊させて除去する中子除去工程と、
を有する製造方法。
続きを表示（約 730 文字）【請求項２】
前記中子成形工程は、水溶性結合材を用いて前記中子を成形する、
請求項１に記載の製造方法。
【請求項３】
前記成形品には、前記成形品の外部と前記中子とを繋ぐ開口が形成されており、
前記予め決められた方法は、水を前記開口から前記成形品の内部へ流入させることであり、
前記中子除去工程は、水を前記開口から前記成形品の内部へ流入させることによって前記中子を崩壊させ、崩壊させた前記中子を前記開口から流出させることによって前記成形品から前記中子を除去する、
請求項２に記載の製造方法。
【請求項４】
前記成形品には、前記成形品の外部と前記中子とを繋ぐ開口が形成されており、
前記予め決められた方法は、外部からの衝撃を前記成形品へ加えることであり、
前記中子除去工程は、外部からの衝撃を前記成形品へ加えることによって前記中子を崩壊させ、崩壊させた前記中子を前記開口から放出させることによって前記成形品から前記中子を除去する、
請求項１に記載の製造方法。
【請求項５】
前記予め決められた方法は、打撃又は超音波により前記衝撃を前記中子に加えることである、
請求項４に記載の製造方法。
【請求項６】
前記成形品成形工程は、前記中子と前記成形材料とが内部に配置された後の前記成形型を用いた射出成形によって前記成形品を成形する、
請求項１に記載の製造方法。
【請求項７】
前記中子成形工程は、バインダージェット方式の前記三次元造形法によって前記中子を成形する、
請求項１に記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
この開示は、製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
鋳造用の中子を用いて行う鋳造についての研究、開発が行われている。
【０００３】
これに関し、インクジェット方式の三次元造形法により鋳造用の中子を成形する方法が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００７－１３１９４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたような方法では、型割りが困難な形状、アンダーカット形状等の形状を有する成形品の鋳造を行う場合、成形品から中子を除去することが困難なことがあった。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、予め決められた方法によって崩壊させることが可能な中子を三次元造形法により成形する中子成形工程と、前記中子成形工程によって成形された前記中子を成形材料とともに成形型の内部へ配置し、前記中子と前記成形材料とが内部に配置された後の前記成形型を用いて成形品を成形する成形品成形工程と、前記成形品成形工程により成形された前記成形品に内包されている前記中子を前記予め決められた方法により崩壊させて除去する中子除去工程と、を有する製造方法である。
【図面の簡単な説明】
【０００７】

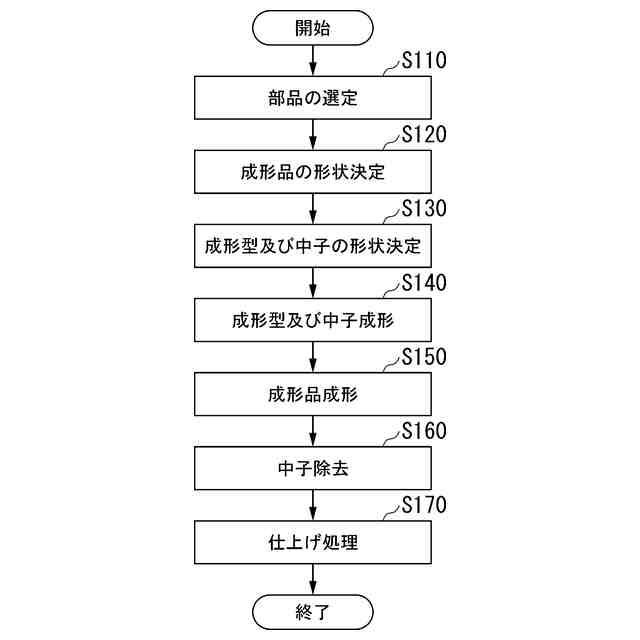

実施形態に係る製造方法の流れの一例を示す図である。

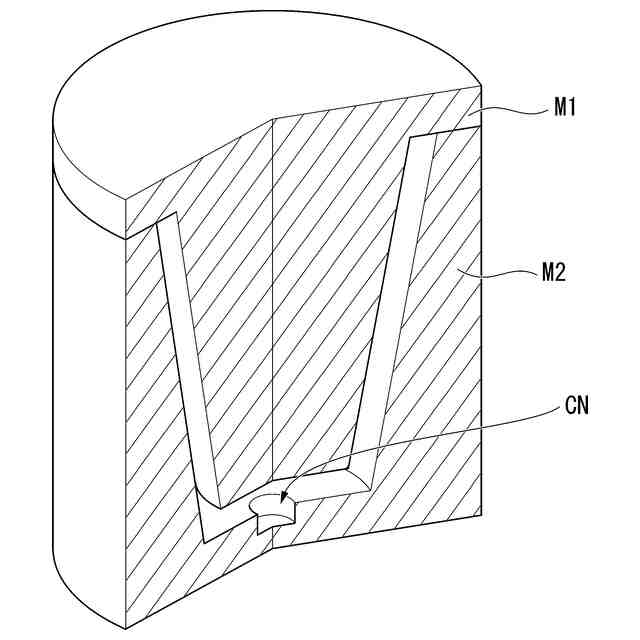

ステップＳ１４０の工程のうち成形型を成形する工程において成形された成形型の一例を示す図である。

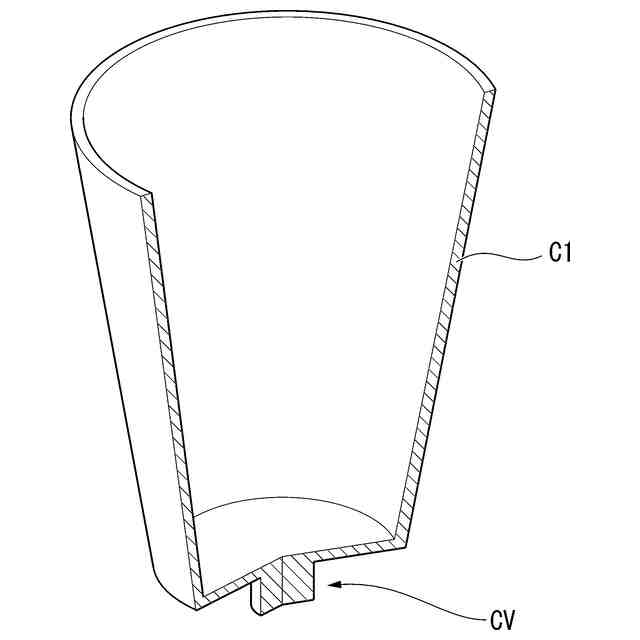

ステップＳ１４０の工程のうち中子を成形する工程において成形された中子の一例を示す図である。

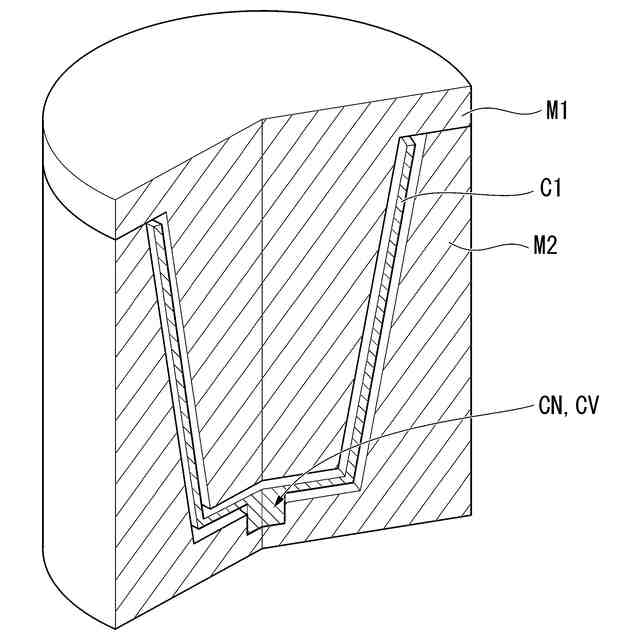

図２に示した金型Ｍ１と金型Ｍ２との間に形成された空間内に、図３に示した中子Ｃ１が配置されている様子の一例を示す図である。

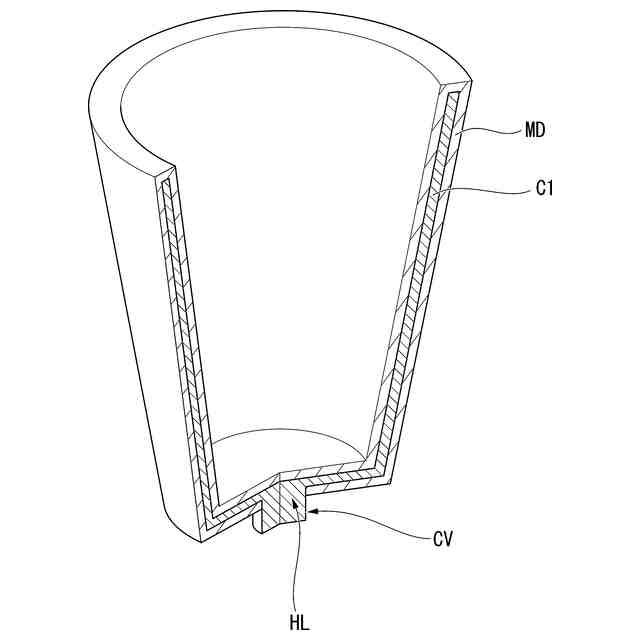

中子Ｃ１と成形材料とが内部に配置された後の当該成形型を用いた射出成形によって成形された成形品ＭＤの一例を示す図である。
中子Ｃ１が除去された後の成形品ＭＤの一例を示す図である。

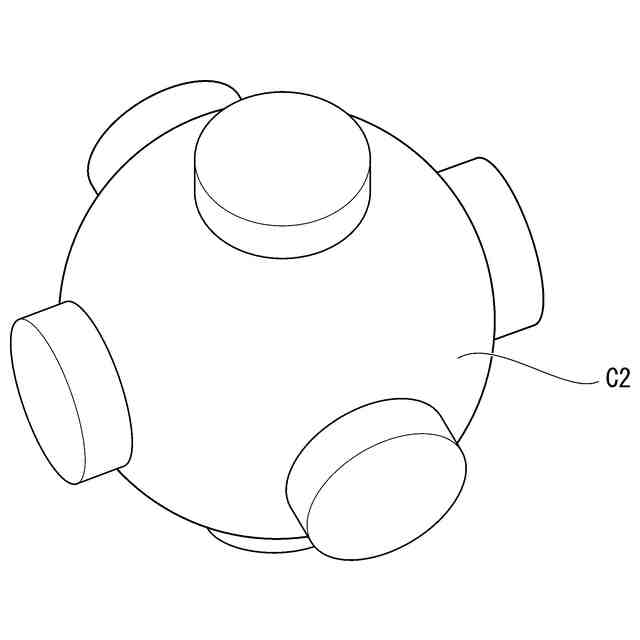

ステップＳ１４０の工程のうち中子を成形する工程において成形された中子の他の例を示す図である。
図７に示した中子Ｃ２を用いた射出成形によって成形された成形品の一例を示す図である。

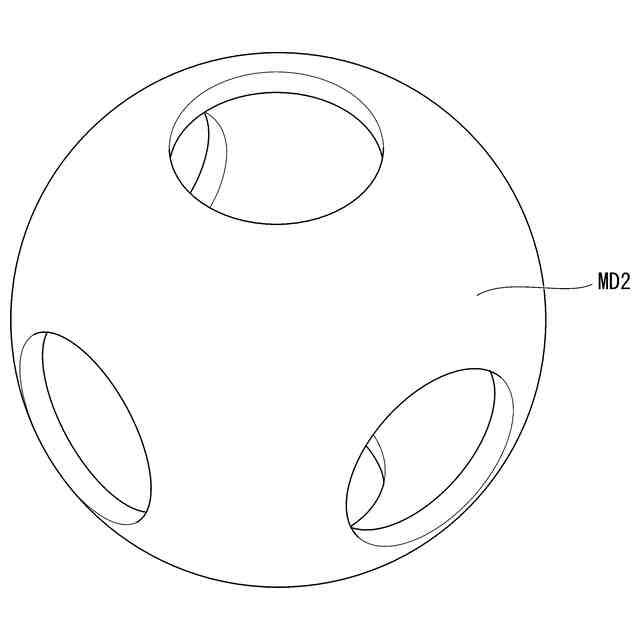

図８に示した成形品ＭＤ２を半分に割った場合の断面図を示す図である。
ステップＳ１４０の工程のうち中子を成形する工程において成形された中子の更に他の例を示す図である。
図１０に示した中子Ｃ３を用いた射出成形によって成形された成形品の一例を示す図である。
【発明を実施するための形態】
【０００８】
＜実施形態＞
以下、本開示の実施形態について、図面を参照して説明する。
【０００９】
＜製造方法の概要＞
まず、実施形態に係る製造方法の概要について説明する。
【００１０】
実施形態に係る製造方法は、中子成形工程と、成形品成形工程と、中子除去工程を有する。中子成形工程は、予め決められた方法によって崩壊させることが可能な中子を三次元造形法により成形する工程である。成形品成形工程は、中子成形工程によって成形された中子を成形材料とともに成形型の内部へ配置し、中子と成形材料とが内部に配置された後の成形型を用いて成形品を成形する工程である。中子除去工程は、成形品成形工程により成形された成形品に内包されている中子を当該予め決められた方法により崩壊させて除去する工程である。
（【００１１】以降は省略されています）
