発明の名称予熱装置
出願人三菱自動車工業株式会社
代理人個人
主分類B29C 33/02 20060101AFI20240913BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】継手同士の結合を円滑に確実に行うことができ、金型の昇温を効率的に行なう。
【解決手段】基台10の上面1002上で水平方向において第1金型分割体14の合わせ面1402と第2金型分割体16の合わせ面1602とが合わされた状態で、油圧シリンダ30によって第2金型分割体14の脚部1410を第2金型分割体16に向けて押圧し、第1金型分割体14の合わせ面1402と第2金型分割体16の合わせ面1602とが合わされた状態に保持するようにした。
【選択図】図1
特許請求の範囲【請求項１】
基台の上面上で第１金型分割体の合わせ面と第２金型分割体の合わせ面とが合わされることで金型が構成され、
前記第１金型分割体は予熱用循環路を有し、
前記第１金型分割体の底面には、前記予熱用循環路に接続された第１金型側継手が設けられ、
前記第１金型側継手に係脱可能に結合される基台側第１継手が前記上面に設けられ、
前記金型は、第１金型分割体の合わせ面と第２金型分割体の合わせ面とが合わされる方向の長さと、この長さに直交する幅とを有し、
前記第１金型分割体の長さは、前記第２金型分割体よりも大きな寸法で形成され、
前記第１金型分割体と第２金型分割体の底面で前記長さ方向において前記合わせ面と反対に位置する端部の箇所には、前記上面から前記底面を上方に離す脚部が設けられ、
前記上面には、前記第２分割体の前記脚部に当接し前記長さ方向の位置決めを行なう位置決め部が設けられた前記金型を昇温する予熱装置であって、
前記第１金型分割体の脚部を前記第２金型分割体に向けて押圧し、前記第１金型分割体の合わせ面と第２金型分割体の合わせ面とが合わされた状態に保持する油圧シリンダを備える、
ことを特徴とする予熱装置。
続きを表示（約 570 文字）【請求項２】
前記第１金型分割体の前記脚部が配置される前記上面の箇所には、前記長さ方向に移動可能に移動ブロックが設けられ、
前記移動ブロックは、前記上面と同一高さのブロック側上面と、前記第１分割体側の前記ブロック側上面から上方に突出し第１金型分割体の前記脚部に当接可能な当接用突出部とを有し、
前記当接用突出部と反対に位置する前記移動ブロック側上面の箇所に前記油圧シリンダが設けられ、
前記移動ブロックは、第１金型分割体の前記脚部から離れた退避位置と、第１金型分割体の前記脚部に当接可能な当接位置との間で往復移動可能であり、
前記油圧シリンダによる前記第１金型分割体の脚部の前記第２金型分割体に向けての押圧は前記移動ブロックを前記退避位置から前記当接位置に移動することで行われる、
ことを特徴とする請求項１記載の予熱装置。
【請求項３】
前記移動ブロックを前記当接位置から前記退避位置に移動させるエアシリンダが設けられている、
ことを特徴とする請求項１記載の予熱装置。
【請求項４】
前記移動ブロックが前記第１金型分割体の脚部に当接する箇所は、前記第１金型分割体の脚部側に凸状の曲面を呈している、
ことを特徴とする請求項１記載の予熱装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は金型を昇温する予熱装置に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
射出成形やダイカストに用いる金型を予め成形に必要な温度近くまで昇温（加熱）させる予熱装置が知られている（特許文献１参照）。
このような予熱装置として、基台の上面上に載置された金型の内部の予熱用循環路に対して加熱された水、水蒸気、油などの流体を循環させることで金型を昇温させるものがある。
このような金型として、互いに合わせ面で合わされる第１金型分割体と第２金型分割体とからなり、それぞれが予熱用循環路を有し、また、予熱用循環路に接続された第１金型側継手と第２金型側継手を第１金型分割体の底面と第２金型分割体の底面に備えているものも提供されている。
この場合には、基台の上面に第１金型側継手と第２金型側継手にそれぞれ係脱可能に結合される基台側第１継手と基台側第２継手とが設けられている。
そのため、第１金型側継手と第２金型側継手にそれぞれ基台側第１継手と基台側第２継手とを結合するため、第１金型分割体と第２金型分割体の底面で互いに離れる方向の端部に、第１金型分割体の底面と第２金型分割体の底面とを基台の上面から離すための脚部がそれぞれ設けられている。
そして、第１金型分割体と第２金型分割体はそれらの合わせ面で合わされた状態で、第１金型分割体と第２金型分割体とはそれぞれ脚部により片持ち支持の状態となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１３３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そのため、上述のように第１金型分割体と第２金型分割体とがそれぞれ脚部により片持ち支持の状態となっていると、第１金型分割体の長さが第２金型分割体よりも大きい場合、第１金型分割体が脚部を支点として傾動し、第１金型分割体の合わせ面と第２金型分割体の合わせ面との間隔が下方に至るにつれて次第に大きくなるような隙間が形成されてしまうおそれがある。
このような隙間が形成されると、第１金型側継手と基台側第１継手との位置がずれてしまい、継手同士が結合できなくなることから何らかの改善が求められている。
本発明は、上記事情に鑑みなされたものであり、継手同士の結合を円滑に確実に行うことができ、金型の昇温を効率的に行なう上で有利となり、コストダウンを図りつつ成形品の品質を確保する上で有利な昇温装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、本発明の一実施の形態は、基台の上面上で第１金型分割体の合わせ面と第２金型分割体の合わせ面とが合わされることで金型が構成され、前記第１金型分割体は予熱用循環路を有し、前記第１金型分割体の底面には、前記予熱用循環路に接続された第１金型側継手が設けられ、前記第１金型側継手に係脱可能に結合される基台側第１継手が前記上面に設けられ、前記金型は、第１金型分割体の合わせ面と第２金型分割体の合わせ面とが合わされる方向の長さと、この長さに直交する幅とを有し、前記第１金型分割体の長さは、前記第２金型分割体よりも大きな寸法で形成され、前記第１金型分割体と第２金型分割体の底面で前記長さ方向において前記合わせ面と反対に位置する端部の箇所には、前記上面から前記底面を上方に離す脚部が設けられ、前記上面には、前記第２分割体の前記脚部に当接し前記長さ方向の位置決めを行なう位置決め部が設けられた前記金型を昇温する予熱装置であって、前記第１金型分割体の脚部を前記第２金型分割体に向けて押圧し、前記第１金型分割体の合わせ面と第２金型分割体の合わせ面とが合わされた状態に保持する油圧シリンダを備えることを特徴とする。
【発明の効果】
【０００６】
本発明の一実施の形態によれば、基台の上面上において、第１金型分割体の合わせ面と第２金型分割体の合わせ面とが適正に合わされた姿勢を保持することができ、継手同士の結合を円滑に確実に行うことができ、金型の昇温を効率的に行なう上で有利となり、コストダウンを図りつつ成形品の品質を確保する上で有利となる
【図面の簡単な説明】
【０００７】

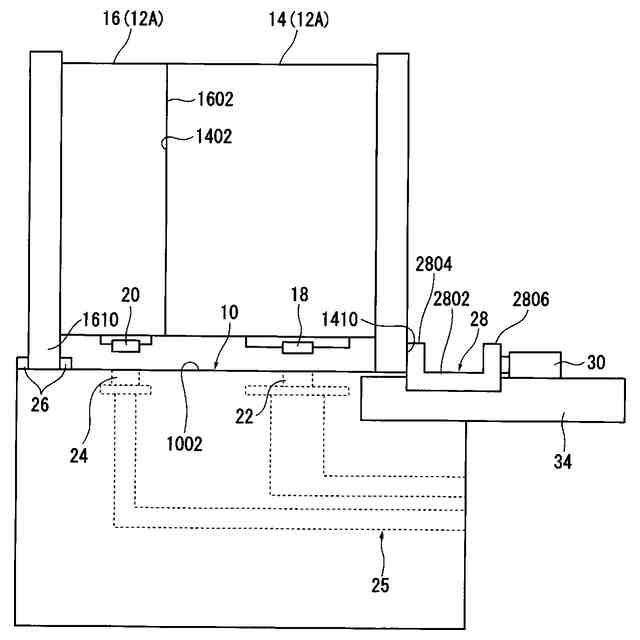

実施の形態の予熱装置の正面図であり、油圧シリンダにより第２金型分割体の脚部が押圧された状態を示す。
図１の平面図である。

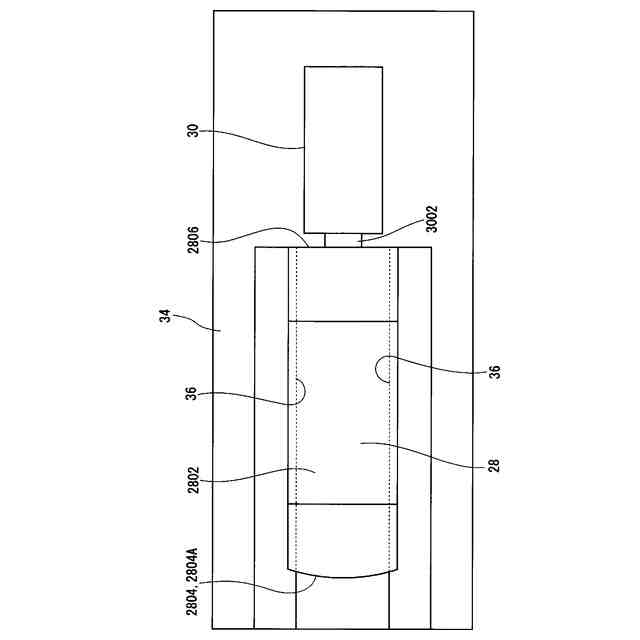

実施の形態の予熱装置の押圧ブロックおよび油圧シリンダの配置を示す平面図である。
実施の形態の予熱装置の押圧ブロック、油圧シリンダ、空圧シリンダの配置を示す正面図である。
図４のＡ矢視図である。
実施の形態の予熱装置の正面図であり、第２金型分割体の脚部が移動ブロック側上面に載置された状態を示す。
【発明を実施するための形態】
【０００８】
以下、本発明の実施の形態について図面を参照して説明する。
図１、図２で示すように、基台１０が直線状に延在しており、以後、この基台１０の延在方向を基台１０の長さ方向とよび、基台１０の延在方向と直交する方向を基台１０の幅方向とよぶ。
基台１０の上面１００２の幅方向の両側には、金型１２Ａを基台１０の延在方向に移動させるための不図示の複数のローラーが組み込まれている。
図２において金型１２Ａの下方の基台１０の箇所は、基台１０に金型１２Ａが搬送される箇所となっており、金型１２Ａが位置する基台１０の箇所は金型１２Ａを予熱する予熱箇所となっており、金型１２Ａの上方の基台１０の箇所は、不図示の射出成形装置が配置された箇所となっており、基台１０の長さ方向に沿った金型１２Ａの移動は不図示の金型搬送装置により行われる。
【０００９】
図１に示すように、金型１２Ａは樹脂材料からなる成形品を成形するものであり、金型１２Ａは、第１金型分割体１４と第２金型分割体１６とを備えている。
金型１２Ａは、基台１０の幅方向で水平方向において第１金型分割体１４の合わせ面１４０２と第２金型分割体１６の合わせ面１６０２とが合わされることで構成される。
図１、図２に示すように、金型１２Ａ、第１金型分割体１４、第２金型分割体１６は、第１金型分割体１４の合わせ面１４０２と第２金型分割体１６の合わせ面１６０２とが合わされる方向の長さと、この長さに直交する幅を有している。
第１金型分割体１４の長さは、第２金型分割体１６よりも大きな寸法で形成されている。
第１金型分割体１４と第２金型分割体１６の底面で長さ方向において合わせ面１４０２、１６０２と反対に位置する端部の箇所には、基台１０の上面１００２から底面を上方に離す脚部１４１０、１６１０が設けられている。
それら第１金型分割体１４および第２金型分割体１６の脚部１４１０、１６１０は、それぞれ基台１０の長さ方向に間隔をおいて配置された上述の複数のローラー上に載置され、第１金型分割体１４および第２金型分割体１６は片持ち支持の状態で基台１０の上面１００２上に配置されている。
【００１０】
第１金型分割体１４と第２金型分割体１６はそれぞれ加熱された流体が循環される不図示の予熱用循環路を有している。
第１金型分割体１４と第２金型分割体１６の底面には、それぞれの予熱用循環路に接続された第１金型側継手１８と第２金型側継手２０が設けられている。
それら第１金型側継手１８と第２金型側継手２０は、基台側第１継手２２と基台側第２継手２４とに係脱可能に結合される。
基台側第１継手２２および基台側第２継手２４は、流体循環路２５を介して不図示の流体供給装置に接続されており、流体供給装置から供給される加熱された流体が流通するように構成されている。
なお、このような第１金型側継手１８および第２金型側継手２０と、基台側第１継手２２および基台側第２継手２４とは、基台１０側の継手２２、２４が出没する従来公知のオートジョイント装置を用いて自動的に行われる。
