公開番号2025054971
公報種別公開特許公報(A)
公開日2025-04-08
出願番号2023164232
出願日2023-09-27
発明の名称射出成形機
出願人株式会社不二越
代理人個人,個人
主分類B29C 45/76 20060101AFI20250401BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】バレル内に充填された成形材料の量の算出精度を向上することができる射出成形機を提供する。

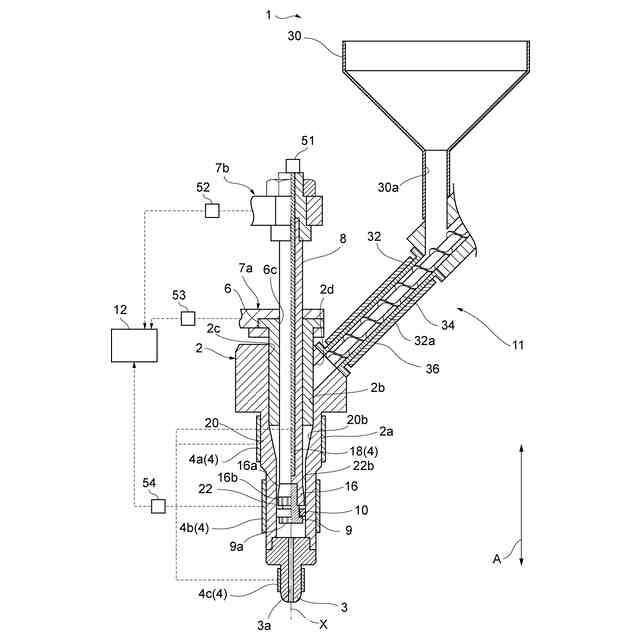

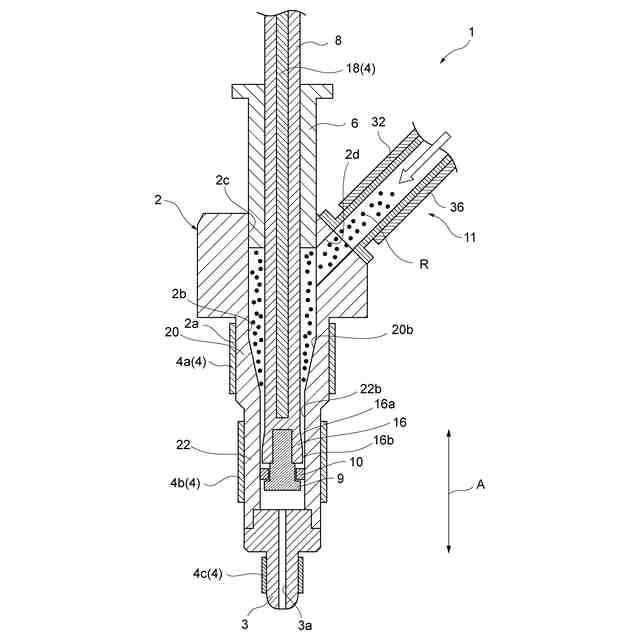

【解決手段】射出成形機1は、バレル2と、ノズル3と、プランジャ6と、トーピード16を有するロッド8と、ヘッド9と、バレルの内部に供給された成形材料を加熱するヒータ4と、バレル2の内部におけるトーピード16とノズル3との間に充填された可塑化した樹脂原料を充填樹脂として、軸方向Aにおけるロッド8の位置と、充填樹脂からロッド8へかかる荷重と、ヒータ4の温度とに基づいて、充填樹脂の充填率を算出する制御装置12とを備える。
【選択図】図1
特許請求の範囲【請求項１】
一方向に延在する中空のバレルと、

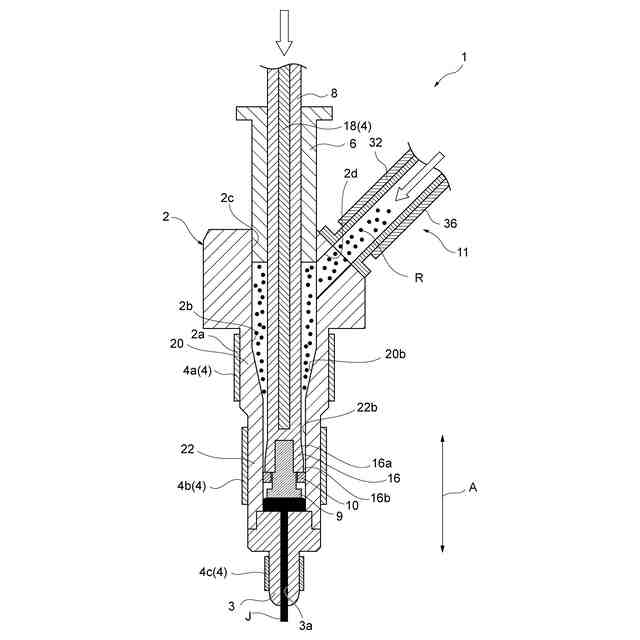

前記バレルの前記一方向における一端側に設けられ、前記バレル内で可塑化した成形材料を射出するノズルと、
前記バレルの内部に供給された前記成形材料を前記ノズル側へ押し出す押出部と、
前記押出部を貫通して前記バレルの前記一方向に延在し、前記押出部よりも前記ノズル側の端部にトーピードを有するロッドと、
前記ロッドにおける前記ノズル側の端部に設けられたヘッドと、
前記バレルの内部に供給された前記成形材料を加熱する加熱部と、

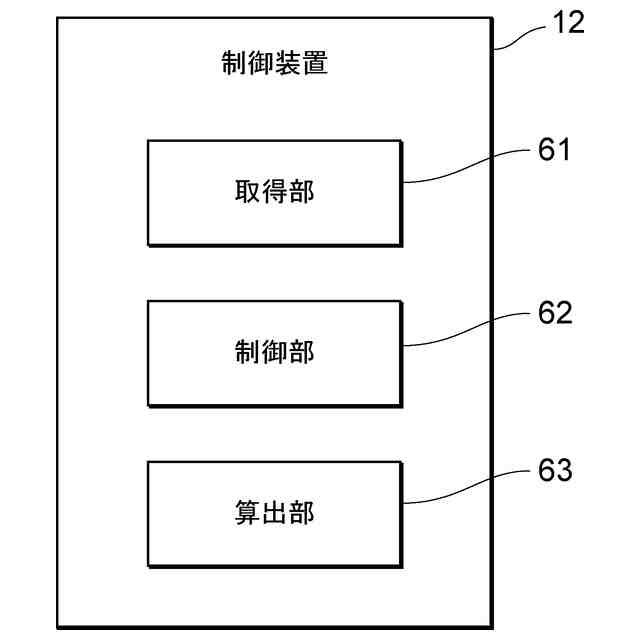

前記バレルの内部における前記トーピードと前記ノズルとの間に充填された可塑化した前記成形材料を充填材料として、前記一方向における前記ロッドの位置と、前記充填材料から前記ロッドへかかる荷重と、前記加熱部の温度とに基づいて、前記充填材料の充填量に関する情報を算出する制御装置と、
を備えることを特徴とする射出成形機。
続きを表示（約 930 文字）【請求項２】
前記制御装置は、前記充填材料の充填量に関する情報として、前記充填材料の充填率を算出することを特徴とする請求項１に記載の射出成形機。
【請求項３】

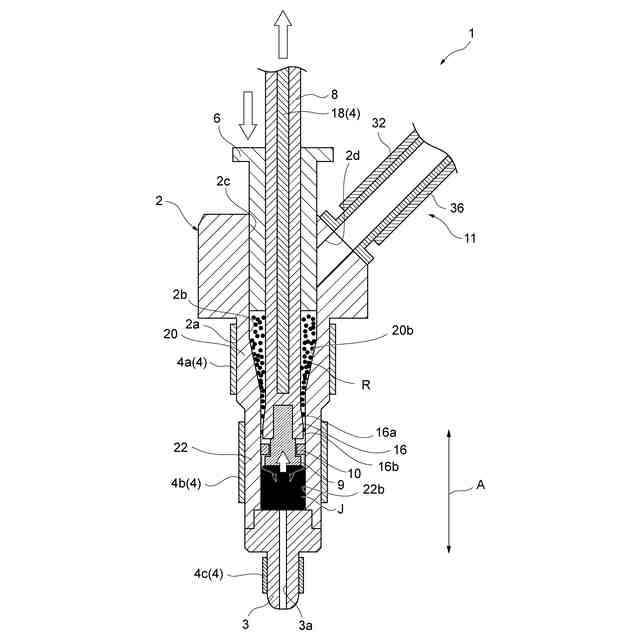

前記ロッドへかかる荷重は、前記押出部により前記成形材料を前記トーピードと前記ノズルとの間に前記充填材料として押し出した際に、前記ロッドが前記充填材料から受ける荷重であることを特徴とする請求項１又は２に記載の射出成形機。
【請求項４】
前記加熱部は、前記バレルに対して設けられた第１加熱部と、前記ノズルに対して設けられた第２加熱部と、前記ロッドに対して設けられた第３加熱部とを有しており、
前記制御装置は、前記加熱部の温度として、前記第１加熱部と、前記第２加熱部と、前記第３加熱部との各温度を用い、前記充填材料の充填量に関する情報を算出することを特徴とする請求項１又は２に記載の射出成形機。
【請求項５】

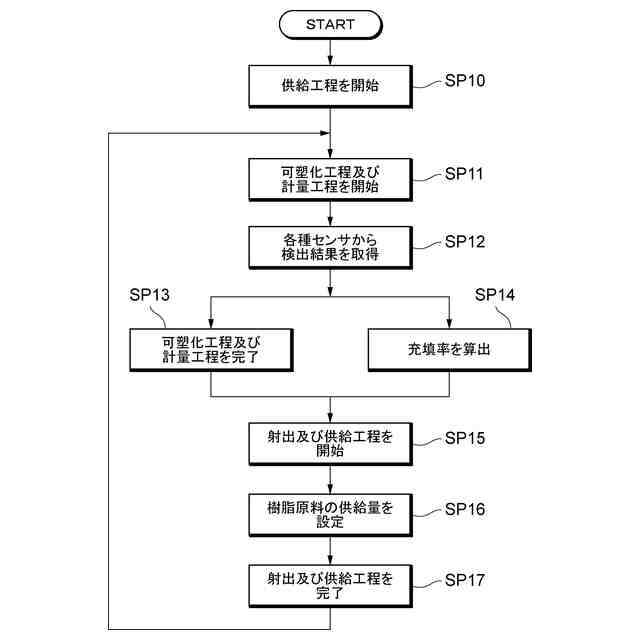

前記制御装置は、前記充填材料の充填量に関する情報に基づいて、前記バレルへ供給する可塑化前の前記成形材料の供給量を設定することを特徴とする請求項１又は２に記載の射出成形機。
【請求項６】
一方向に延在する中空のバレルと、
前記バレルの前記一方向における一端側に設けられ、前記バレル内で可塑化した成形材料を射出するノズルと、
前記バレルの内部に供給された前記成形材料を前記ノズル側へ押し出す押出部と、
前記押出部を貫通して前記バレルの前記一方向に延在し、前記押出部よりも前記ノズル側の端部にトーピードを有するロッドと、
前記ロッドにおける前記ノズル側の端部に設けられたヘッドと、
前記バレルの内部に供給された前記成形材料を加熱する加熱部と、
前記加熱部の温度を検出する温度センサと、
前記一方向における前記ロッドの位置を検出する位置センサと、
前記バレルの内部における前記トーピードと前記ノズルとの間に充填された可塑化した前記成形材料を充填材料として、前記充填材料から前記ロッドへかかる荷重を検出する荷重センサと、
を備えることを特徴とする射出成形機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形機に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
例えば自動車等の樹脂製部品の中には、樹脂原料等の成形材料を金型に射出する射出成形機を用いて成形されているものがある。射出成形機においては、射出した樹脂量と供給する樹脂量とのバランスにより、材料過多や材料不足が生じる可能性がある。
【０００３】
例えば特許文献１においては、プランジャのバレル内の位置を検出して樹脂の量を把握することが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開昭６０－８７０３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、例えば使用する樹脂原料の種類を切り替える場合、樹脂原料は、種類や大きさが変化することとなる。可塑化前の樹脂原料は例えばペレット状となっていることから、隙間や溶融性等が樹脂原料によって異なる。このため、樹脂量としては等しくても、プランジャの位置が樹脂原料により異なることが考えられ、材料過多や材料不足が生じる可能性がある。
【０００６】
上記課題に鑑み、本発明は、バレル内に充填された成形材料の量の算出精度を向上することができる射出成形機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本発明に係る射出成形機は、一方向に延在する中空のバレルと、前記バレルの前記一方向における一端側に設けられ、前記バレル内で可塑化した成形材料を射出するノズルと、前記バレルの内部に供給された前記成形材料を前記ノズル側へ押し出す押出部と、前記押出部を貫通して前記バレルの前記一方向に延在し、前記押出部よりも前記ノズル側の端部にトーピードを有するロッドと、前記ロッドにおける前記ノズル側の端部に設けられたヘッドと、前記バレルの内部に供給された前記成形材料を加熱する加熱部と、前記バレルの内部における前記トーピードと前記ノズルとの間に充填された可塑化した前記成形材料を充填材料として、前記一方向における前記ロッドの位置と、前記充填材料から前記ロッドへかかる荷重と、前記加熱部の温度とに基づいて、前記充填材料の充填量に関する情報を算出する制御装置と、を備える。
【０００８】
また、前記制御装置は、前記充填材料の充填量に関する情報として、前記充填材料の充填率を算出する。
【０００９】

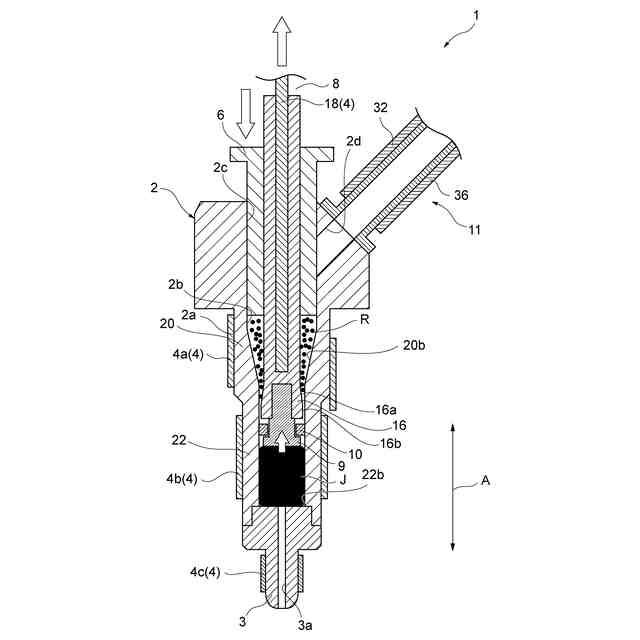

また、前記ロッドへかかる荷重は、前記押出部により前記成形材料を前記トーピードと前記ノズルとの間に前記充填材料として押し出した際に、前記ロッドが前記充填材料から受ける荷重である。
【００１０】
また、前記加熱部は、前記バレルに対して設けられた第１加熱部と、前記ノズルに対して設けられた第２加熱部と、前記ロッドに対して設けられた第３加熱部とを有しており、前記制御装置は、前記加熱部の温度として、前記第１加熱部と、前記第２加熱部と、前記第３加熱部との各温度を用い、前記充填材料の充填量に関する情報を算出する。
（【００１１】以降は省略されています）
