公開番号2025085946
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199667
出願日2023-11-27
発明の名称不等リードラジアスエンドミル
出願人株式会社不二越
代理人個人
主分類B23C 5/10 20060101AFI20250530BHJP(工作機械;他に分類されない金属加工)
要約【課題】本発明は、ステンレス鋼など難削材加工に対しても、ラジアス部のびびり振動を抑制できる不等リードラジアスエンドミルを提供することを課題とする。
【解決手段】4枚の底刃1A,1B,1C,1D、これら4枚の底刃1A,1B,1C,1Dに連続して形成される4枚の曲線刃2A,2B,2C,2D、これら4枚の曲線刃2A,2B,2C,2Dに連続して形成される4枚の側周刃を有する不等リードラジアスエンドミル10において、各曲線刃2A,2B,2C,2D2には逃げ角が設けられており、この逃げ角を底刃1A,1B,1C,1D側から側周刃に向けて0°～4°の範囲で徐々に増加させる。
【選択図】図1

特許請求の範囲【請求項１】
複数枚の底刃と、前記底刃に連続して形成される複数枚の曲線刃と、前記曲線刃に連続して形成される複数枚の側周刃と、前記側周刃に隣接して形成される複数条のねじれ溝と、を有して、隣接する前記側周刃のねじれ角が互いに異なる不等リードラジアスエンドミルにおいて、前記曲線刃には逃げ角が設けられており、前記逃げ角は、前記底刃側から前記側周刃に向けて０°～４°の範囲で徐々に増加していることを特徴とする不等リードラジアスエンドミル。
続きを表示（約 280 文字）【請求項２】
前記側周刃には逃げ角が設けられており、前記逃げ角は２°以上４°以下の範囲であることを特徴とする請求項１に記載の不等リードラジアスエンドミル。
【請求項３】
前記側周刃の逃げ角の幅は、軸直角断面視にて０．０２ｍｍ以上０．１０ｍｍの範囲であることを特徴とする請求項２に記載の不等リードラジアスエンドミル。
【請求項４】
前記ねじれ溝は、不等リードラジアスエンドミルの軸直角断面視にて曲率半径が互いに異なる二以上のねじれ溝を有していることを特徴とする請求項１ないし３のいずれか１項に記載の不等リードラジアスエンドミル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、金属材料等に対して側面加工や溝加工などのフライス加工を行う不等リードラジアスエンドミルに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、切削加工時に発生するびびり振動を抑制するために、エンドミル側周刃のねじれ角を異なる形態にした、いわゆる不等リードエンドミルが利用されている。また、切れ刃稜線に微小な逃げを設けたエンドミルも併せて利用されている（特許文献１ないし５参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１０－１１８８２６号公報
特許第６９６７５１６号公報
特公平７－９０４１０号公報
特開２０２３－５４４８４号公報
国際公開２００６－０４６２７８号パンフレット
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、不等リードラジアスエンドミルにおいて、ステンレス鋼などの難削材を加工する場合、曲線状の切れ刃であるラジアス部でのびびり振動により、被削材の面粗度が大きくなることがあった。
【０００５】
そこで、本発明はステンレス鋼などの難削材加工時においても、ラジアス部のびびり振動を抑制できる不等リードラジアスエンドミルを提供することを課題とする。
【課題を解決するための手段】
【０００６】
前述した課題を解決するために、本発明の不等リードラジアスエンドミルは二枚以上の底刃、これらの底刃に連続して形成される曲線刃、これらの曲線刃に連続して形成される刃側周刃を有する不等リードラジアスエンドミルにおいて、曲線刃に逃げ角を設けて、当該逃げ角を底刃側から側周刃に向けて０°～４°の範囲で徐々に増加させる。
【０００７】
また、側周刃にも逃げ角を設けて、当該逃げ角を２°以上４°以下の範囲とすることもできる。この場合、側周刃の逃げ角の幅を軸直角断面視にて０．０２ｍｍ以上０．１０ｍｍの範囲としても構わない。
【発明の効果】
【０００８】
本発明の不等リードラジアスエンドミルは、ステンレス鋼などの難削材に対しても、ラジアス部のびびり振動を抑制できるという効果を奏する。
【図面の簡単な説明】
【０００９】

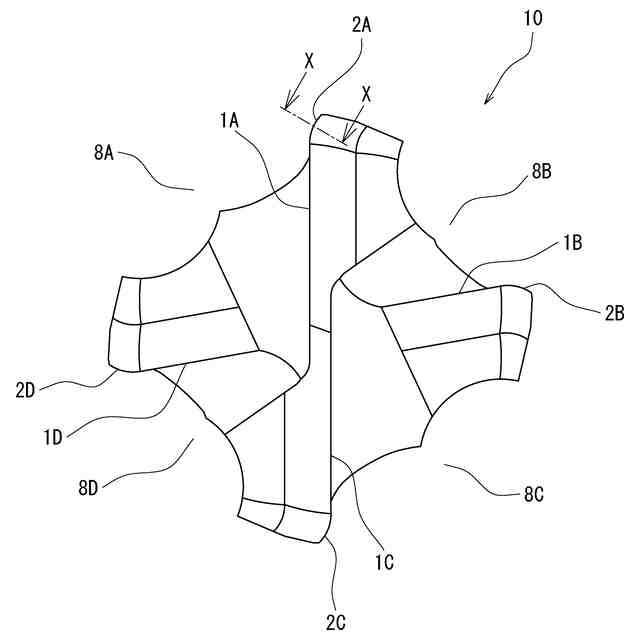

本発明の不等リードラジアスエンドミル１０の正面図である。

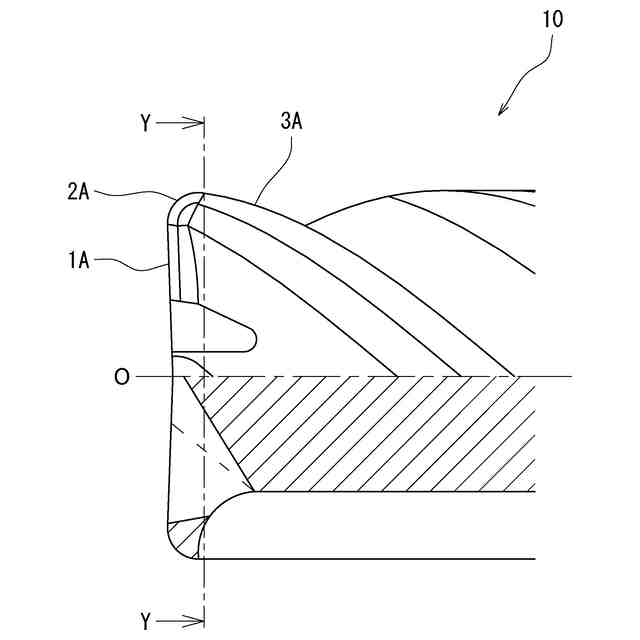

本発明の不等リードラジアスエンドミル１０の右側面図である。

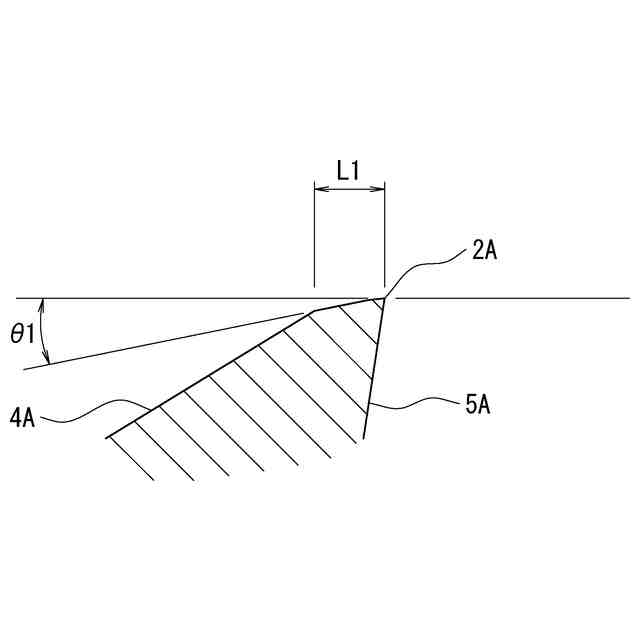

図１に示す不等リードラジアスエンドミル１０のＸ－Ｘ線断面図である。

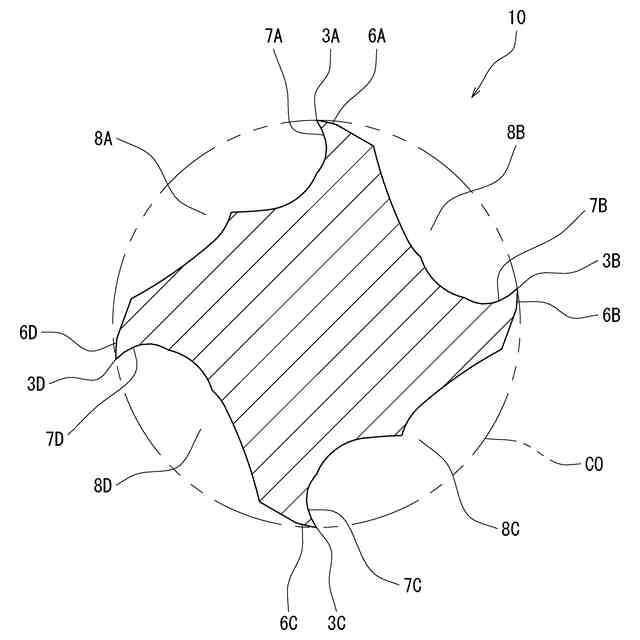

図２に示す不等リードラジアスエンドミル１０のＹ－Ｙ線断面図である。

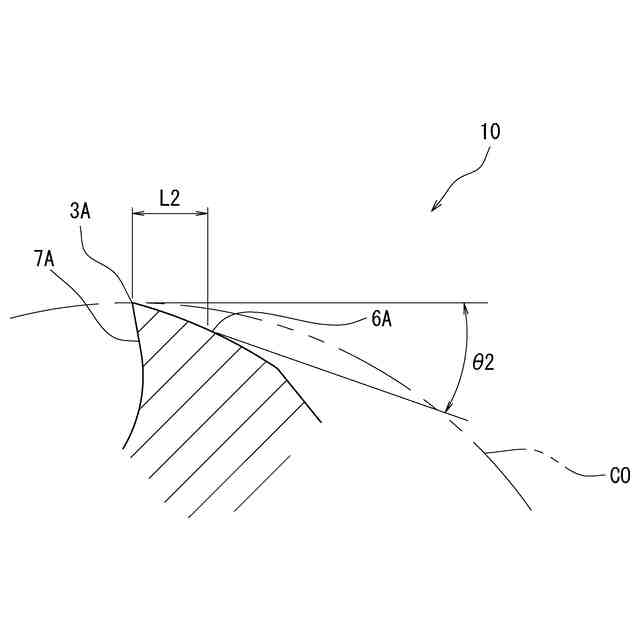

図４に示す側周刃３Ａの模式拡大図である。
【発明を実施するための形態】
【００１０】
本発明の不等リードラジアスエンドミル１０の一実施形態について図面を用いて説明する。本発明の不等リードラジアスエンドミル１０の正面図を図１、右側面図を図２にそれぞれ示す。本実施形態の不等リードラジアスエンドミル１０は、図１および図２に示す様に４枚の底刃１（１Ａ，１Ｂ，１Ｃ，１Ｄ）、これら４枚の底刃１に連続して形成される４枚の曲線刃２（２Ａ，２Ｂ，２Ｃ，２Ｄ）およびこれら４枚の曲線刃２に連続して不等リードラジアスエンドミル１０の長手方向（軸方向）に沿って形成されている４枚の側周刃３（３Ａ，３Ｂ，３Ｃ，３Ｄ）を備えている。また、本実施形態の不等リードラジアスエンドミル１０は、隣接する各側周刃３Ａ，３Ｂ，３Ｃ，３Ｄのねじれ角は互いに異なっており、いわゆる不等リードを形成している。
（【００１１】以降は省略されています）
