公開番号2025085213
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198926
出願日2023-11-24
発明の名称スルーフィード式の加工装置
出願人株式会社不二越
代理人個人,個人
主分類B24B 5/18 20060101AFI20250529BHJP(研削;研磨)
要約【課題】仮受けからドライブローラにワークが流れるきっかけを作り、ワークが停止することを防止できるスルーフィード式の加工装置を提供する。

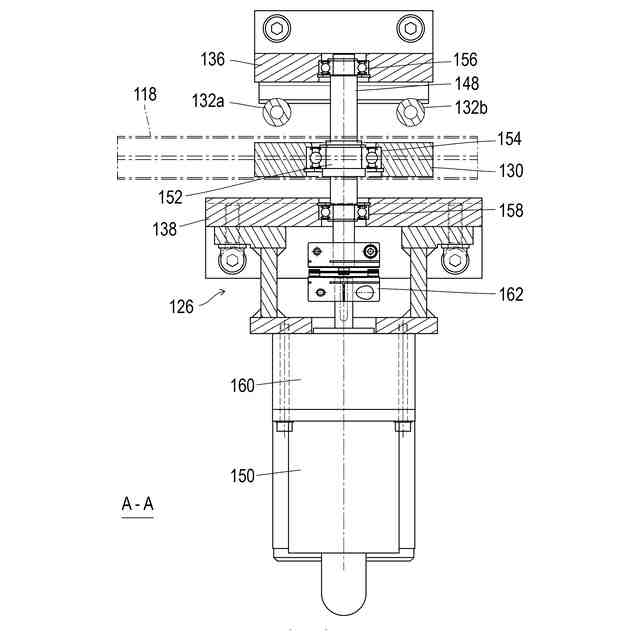

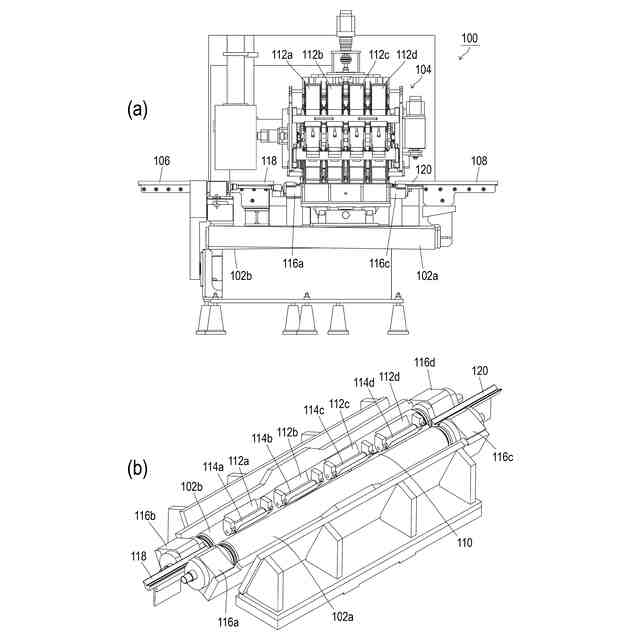

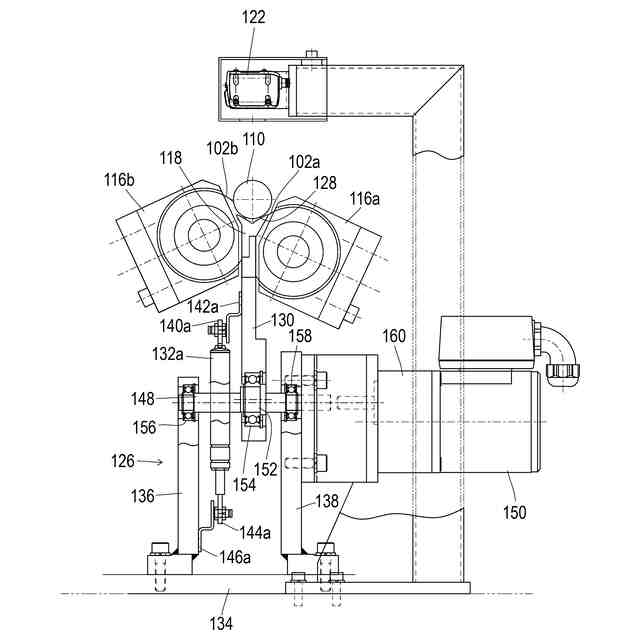

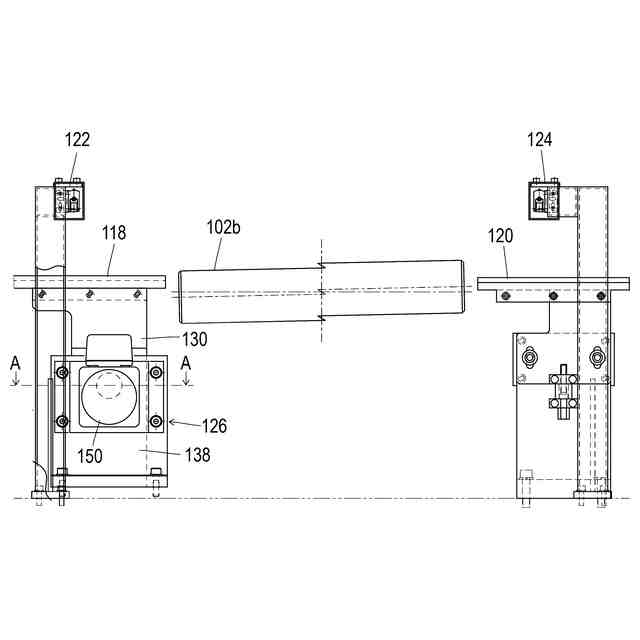

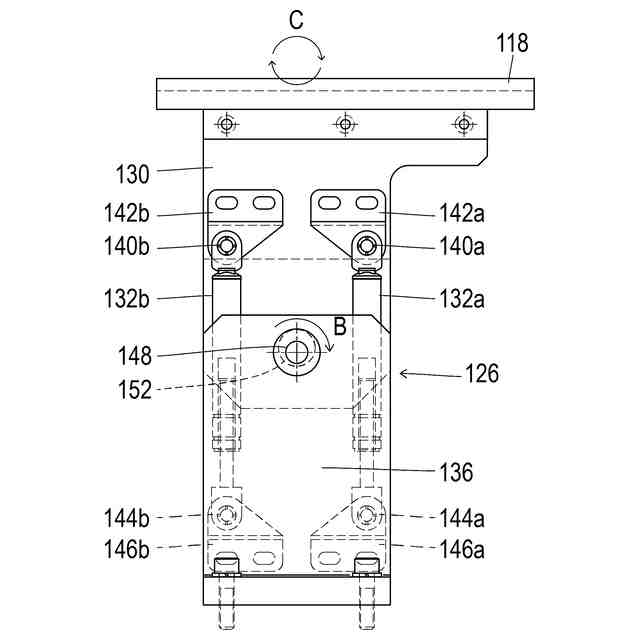

【解決手段】本発明にかかるスルーフィード式の加工装置は、互いに所定のねじれ角をもつよう略水平に配置され、ワークを回転させながら搬送する一対のドライブローラ102a、102bと、一対のドライブローラの間で回転しながら搬送されているワーク110を研磨するフィルム研磨装置と、一対のドライブローラにワークを搬入する搬入コンベアと、搬入コンベアと一対のドライブローラとの間に配置され、ワークを一対のドライブローラに搬入する前に一時的に支持する仮受け118と、仮受けを振動させる振動機構126と、を備えたことを特徴とする。
【選択図】図4
特許請求の範囲【請求項１】
互いに所定のねじれ角をもつよう略水平に配置され、ワークを回転させながら搬送する一対のドライブローラと、
前記一対のドライブローラの間で回転しながら搬送されている前記ワークを研磨するフィルム研磨装置と、
前記一対のドライブローラに前記ワークを搬入する搬入コンベアと、
前記搬入コンベアと前記一対のドライブローラとの間に配置され、前記ワークを前記一対のドライブローラに搬入する前に一時的に支持する仮受けと、
前記仮受けを振動させる振動機構と、を備えたことを特徴とするスルーフィード式の加工装置。
続きを表示（約 76 文字）【請求項２】
前記仮受けは、前記ワークを支持する上面にＶ字溝を形成していることを特徴とする請求項１に記載のスルーフィード式の加工装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークを回転させながら搬送する一対のドライブローラを有するスルーフィード式の加工装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
スルーフィード式の加工装置は、ワークを搬入、加工、搬出まで流れ作業で行う加工装置である。スルーフィード式の加工装置の種類として、一対のドライブローラでワークを搬送する構成がある。一対のドライブローラは、所定のねじれ角（傾斜角）をもって略水平かつ略平行に配置されていて、一対のドライブローラの間にワークを挟むように乗せてドライブローラを回転させる。すると一対のドライブローラの軸の角度がねじれていることから、ワークを回転させながら搬送することができる。加工装置では、回転しながら搬送されているワークに対し、例えば砥石やフィルムなどによって研磨する。
【０００３】
特許文献１に、円筒部材の端部加工方法が記載されている。この加工方法では、被加工物である円筒部材を一対の搬送ローラ（ドライブローラ）により一方から投入し、円筒部材の端部を砥石によって超仕上げ加工し、そのまま進行方向から取り出している。一対の搬送ローラは、平行に設置されていて、その軸線方向には相対的に傾斜角度が形成されている。円筒部材は、一対の搬送ローラの傾斜によって摩擦力の搬送方向分力が生じて軸方向に自動的に搬送されることになる。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１１８９２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
スルーフィード式の加工装置では、一対のドライブローラに対して、搬入コンベアによってワークを搬入する。しかしドライブローラの端部には軸受や駆動モータが配置されるため、搬入コンベアとドライブローラの間に隙間が空いてしまう。この隙間にワークが落下しないように、搬入コンベアとドライブローラとの間に仮受けを配置し、仮受けによってワークを一時的に支持している。
【０００６】
しかし、ワークが仮受けと接触して、ワークが回転しなくなる場合がある。すなわちドライブローラの回転がワークに伝わらず、ドライブローラが空転する状態である。ドライブローラが空転するとワークが進まないため、仮受け上でワークが停止する。ワークが停止すると、加工装置を再起動して復帰しなければワークの加工ができず、稼働率が低下してしまう。
【０００７】
本発明は、このような課題に鑑み、仮受けからドライブローラにワークが流れるきっかけを作り、ワークが停止することを防止できるスルーフィード式の加工装置を提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明にかかるスルーフィード式の加工装置の代表的な構成は、互いに所定のねじれ角をもつよう略水平に配置され、ワークを回転させながら搬送する一対のドライブローラと、一対のドライブローラの間で回転しながら搬送されているワークを研磨するフィルム研磨装置と、一対のドライブローラにワークを搬入する搬入コンベアと、搬入コンベアと一対のドライブローラとの間に配置され、ワークを一対のドライブローラに搬入する前に一時的に支持する仮受けと、仮受けを振動させる振動機構と、を備えたことを特徴とする。
【０００９】
上記の仮受けは、ワークを支持する上面にＶ字溝を形成していることが好ましい。
【発明の効果】
【００１０】
本発明によれば、仮受けからドライブローラにワークが流れるきっかけを作り、ワークが停止することを防止できるスルーフィード式の加工装置を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
