公開番号2025095750
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212025
出願日2023-12-15
発明の名称円筒研削盤
出願人オークマ株式会社
代理人個人,個人,個人
主分類B24B 5/04 20060101AFI20250619BHJP(研削;研磨)
要約【課題】加工するワークの種類の変更によってツーリング装置の移動、変更、配置の入れ替えを行った場合でも、NC心押台とツーリング装置の衝突を容易に防止することができるテーブルツーリング方式の円筒研削盤を提供する。

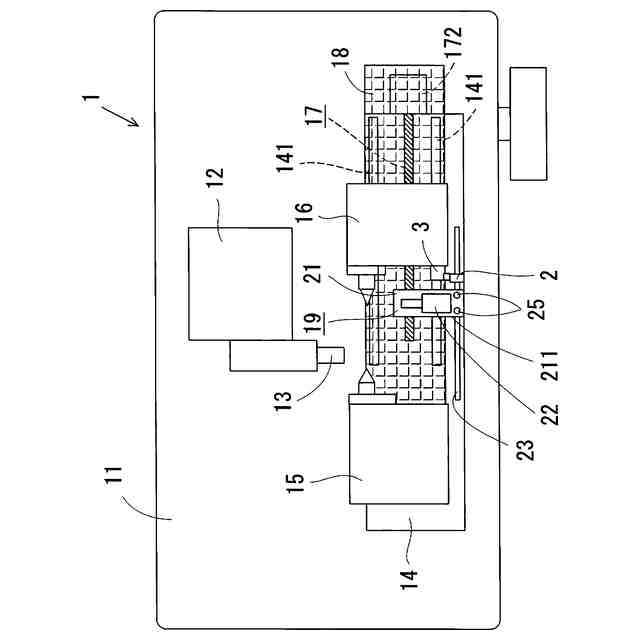

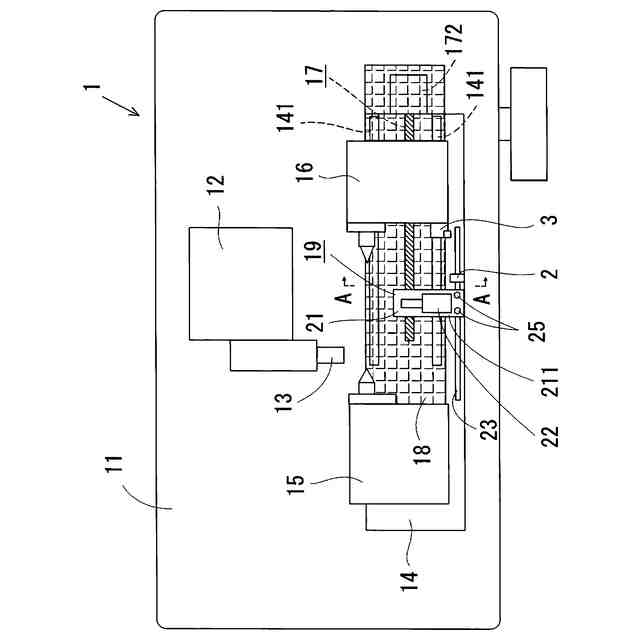

【解決手段】NC円筒研削盤1は、テーブル14、主軸台15、NC心押台16、主軸台15およびNC心押台16のうちの少なくともいずれか一方をZ軸方向に移動させる移動機構17、ならびに主軸台15とNC心押台16との間の位置に配置されたツーリング装置19を備えている。テーブル14上におけるツーリング装置19と心押台16との間の位置に、ドッグ2がZ軸方向に移動自在になるとともに所要の位置で固定しうるように配置され、ドッグ2により作動させられる検出スイッチ3がNC心押台16に取り付けられている。
【選択図】図1
特許請求の範囲【請求項１】
ベッド上に設けられたテーブルと、前記テーブル上に配置されてワークの一端を回転可能に支持する主軸台と、前記テーブル上に配置されて前記ワークの他端を回転可能に支持する心押台と、前記テーブルに設けられて前記主軸台および前記心押台のうちの少なくともいずれか一方を前記ワークの軸線方向であるＺ軸方向に移動させる移動機構と、前記テーブル上における前記主軸台と前記心押台との間の位置に、前記Ｚ軸方向に移動自在になるとともに所要の位置で固定しうるように配置されたツーリング装置とを備えており、
前記テーブル上における前記ツーリング装置と前記心押台との間の位置に、検出スイッチおよび前記検出スイッチを作動させるドッグのうちのいずれか一方が前記Ｚ軸方向に移動自在になるとともに所要の位置で固定しうるように配置され、検出スイッチおよび前記ドッグのうちのいずれか他方が前記心押台に取り付けられている円筒研削盤。
続きを表示（約 570 文字）【請求項２】

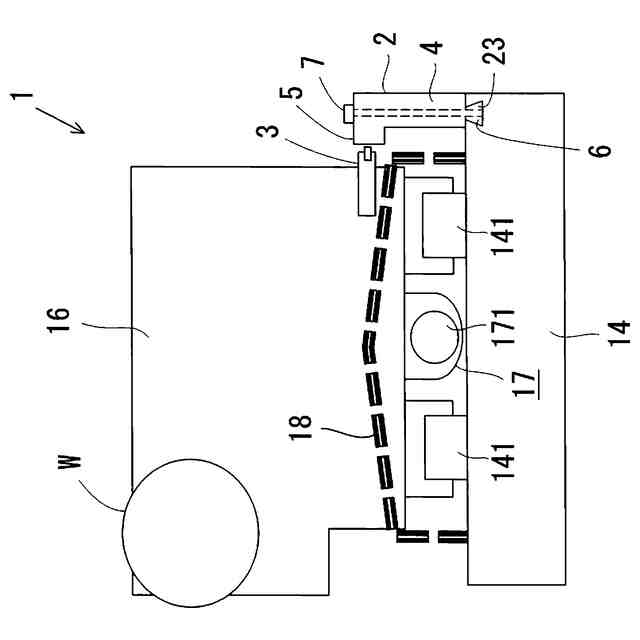

前記ドッグが、前記テーブル上に設けられたドッグ用ガイド機構により前記Ｚ軸方向に案内されるとともに前記テーブルに対して所要の位置で固定されるようになっており、前記ドッグ用ガイド機構が、前記ベースの上面に形成されて前記Ｚ軸方向に延びるガイド溝と、前記ガイド溝内に前記Ｚ軸方向に移動自在に嵌め入れられたドッグ固定用クランプコマと、前記ドッグに設けられかつ前記ドッグ固定用クランプコマを前記ガイド溝内の所要の位置で固定して前記ドッグを前記テーブルに対して固定するドッグ固定用クランプボルトとを備えている請求項１記載の円筒研削盤。
【請求項３】
前記ツーリング装置が、前記テーブル上に設けられたツーリング装置用ガイド機構により前記Ｚ軸方向に案内されるとともに前記テーブルに対して所要の位置で固定されるようになっており、前記ツーリング装置用ガイド機構が、前記ドッグ用ガイド機構の前記ガイド溝と、前記ガイド溝内に前記Ｚ軸方向に移動自在に嵌め入れられたツーリング装置固定用クランプコマと、前記ツーリング装置に設けられかつ前記ツーリング装置固定用クランプコマを前記ガイド溝内の所要の位置で固定して前記ツーリング装置を前記テーブルに対して固定するツーリング装置固定用クランプボルトとを備えている請求項２記載の円筒研削盤。

発明の詳細な説明【技術分野】
【０００１】
この発明は、ツーリング装置を備えた円筒研削盤に関する。
続きを表示（約 2,400 文字）【０００２】
以下の説明において、図１、図３および図４の下側を前、これと反対側を後といい、同図の左右を左右というものとする。また、図２および図５の上下を上下というものとする。
【背景技術】
【０００３】
円筒研削盤は、たとえば定寸装置やワークレストなどツーリング装置を備えているのが一般的である。ツーリング装置を備えた円筒研削盤には、ツーリング装置がテーブルに設けられた所謂テーブルツーリング方式の円筒研削盤と、ツーリング装置がベッドに設けられた所謂ベッドツーリング方式の円筒研削盤とが知られている。
【０００４】

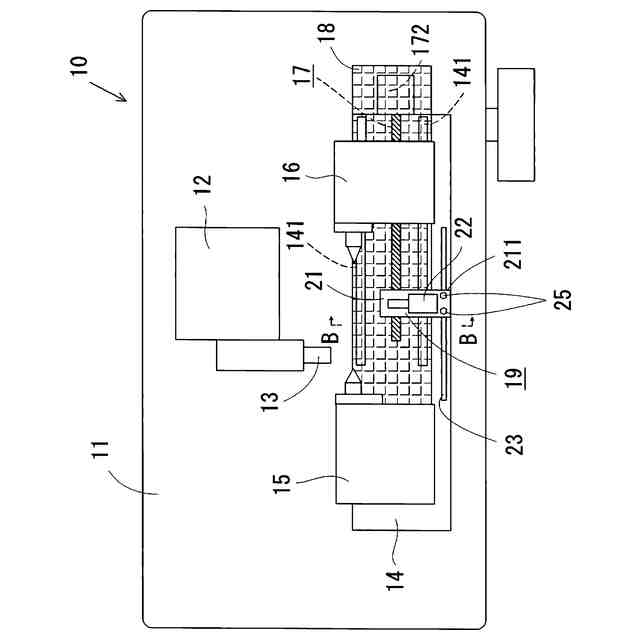

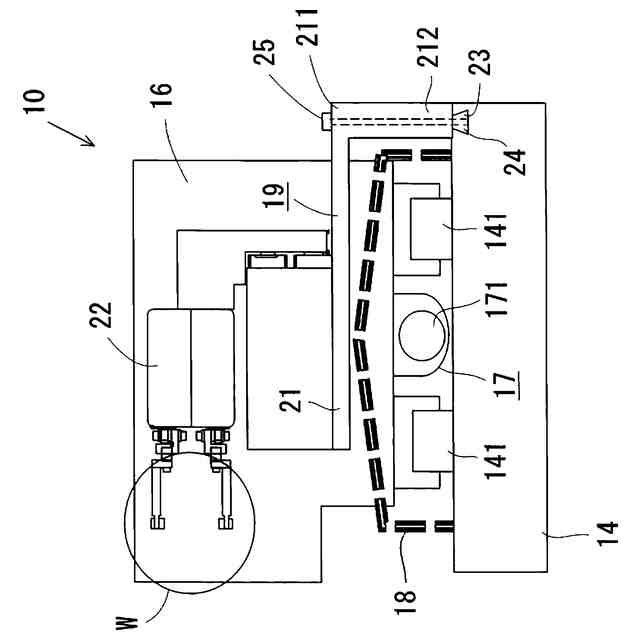

図４および図５は、数値制御されるＮＣ心押台を備えており、加工するワークの長さに合わせてワークの軸線方向であるＺ軸方向にＮＣ心押台が自動的に移動させられるテーブルツーリング方式のＮＣ円筒研削盤の一例を示す。図４および図５において、ＮＣ円筒研削盤１０は、ベッド１１と、ベッド１１上にワークＷの軸線方向であるＺ軸方向（左右方向）と直交するＸ軸方向（前後方向）に移動可能に配置された砥石台１２と、砥石台１２に設けられかつ先端に砥石１３を保持する回転自在な砥石軸（図示略）と、砥石軸を回転させる砥石軸モータと、砥石台１２の前側（作業者側）においてベッド１１上にＺ軸方向に移動可能に配置されたテーブル１４と、テーブル１４上に配置されかつワークＷの一端を保持する主軸台１５と、テーブル１４上にＺ軸方向に移動可能に配置されかつワークＷにおける主軸台１５に保持された側とは反対側の端部を保持するＮＣ心押台１６と、数値制御によりＮＣ心押台１６をＺ軸方向に移動させる移動機構１７と、移動機構１７をクーラントなどから保護する保護カバー１８と、テーブル１４上における主軸台１５とＮＣ心押台１６との間の位置に、Ｚ軸方向に移動自在になるとともに所要の位置で固定しうるように配置されたツーリング装置１９とを備えている。
【０００５】
テーブル１４上の前端寄りの部分および後端寄りの部分には、それぞれＺ軸方向に延びるガイドレール１４１が設けられており、ＮＣ心押台１６が両ガイドレール１４１に跨がって取り付けられて両ガイドレール１４１に沿ってＺ軸方向に移動するようになっている。移動機構１７は、両ガイドレール１４１間に配置されたＺ軸方向に延びるボールねじ軸およびボールねじ軸に複数のボールを介してねじ嵌められたボールナットからなるボールねじ１７１と、ＮＣ心押台１６の右側に配置されかつボールねじ１７１のボールねじ軸を回転させるモータ１７２とよりなり、モータ１７２が図示しない制御装置により数値制御されるようになっている。保護カバー１８は、両ガイドレール１４１、ボールねじ１７１およびモータ１７２を覆っている。
【０００６】
ツーリング装置１９は、保護カバー１８の上方にＺ軸方向に移動自在に配置された装置ベース２１と、装置ベース２１上に設けられたツーリング機器などの装置本体２２とよりなる。装置ベース２１には、保護カバー１８よりも前側（作業者側）に突出した部分および後側（反作業者側）に突出した部分のうちの少なくともいずれか一方、ここでは前側に突出した前方突出部２１１が設けられ、前方突出部２１１に下方突出状の脚部２１２が一体に設けられている。
【０００７】
ツーリング装置１９をＺ軸方向に案内するとともに所要の位置でテーブル１４に対して固定しうるツーリング装置用ガイド機構は、テーブル１４の上面における保護カバー１８の前側および後側のうちの少なくともいずれか一方、図示の例では前側に形成されてＺ軸方向に延びるあり溝状のガイド溝２３と、ガイド溝２３内にＺ軸方向に移動自在に嵌め入れられたツーリング装置用クランプコマ２４と、装置ベース２１の前方突出部２１１および脚部２１２を上下方向に貫通しかつ装置ベース用クランプコマ２４をガイド溝２３内の所要の位置で固定してツーリング装置１９の装置ベース２１をテーブル１４に対して固定するテーブル装置用クランプボルト２５とを備えている。
【０００８】
図４および図５に示す円筒研削盤１０において、ＮＣ心押台１６は、加工されるワークＷの長さに合わせて、移動機構１７によりガイドレール１４１に沿ってＺ軸方向に移動させられ、所要の位置で固定される。保護カバー１８は、ＮＣ心押台１６の移動に伴って伸縮する場合と、ＮＣ心押台１６の移動に伴って主軸台１５の下側に設けられた空間に入り込む場合とがある。装置ベース１９は、クランプボルト２５が緩められてクランプコマ２４がガイド溝２３内を摺動しうる状態で、Ｚ軸方向に移動させられるようになっており、加工されるワークＷの長さに合わせた所要の位置で、クランプボルト２５を締めることによりクランプコマ２４がガイド溝２３内で固定されることによって、テーブル１４に対して固定される。
【０００９】
図４および図５に示す円筒研削盤１０は、ツーリング装置１９がテーブル１４上に配置されたテーブルツーリング方式であり、ＮＣ心押台１６をワークＷの長さに合わせて自動的にＺ軸方向に移動させて固定することができるという大きな利点があるが、ＮＣ心押台１６がツーリング装置１９と衝突し、ツーリング装置１９が故障するおそれがある。また、ツーリング装置１９は加工するワークＷの種類によって移動、変更、配置の入れ替えが行われるため、衝突を防止するための検知が容易ではない。
【００１０】
一方、ツーリング装置がベッド上に配置されたベッドツーリング方式の円筒研削盤においては、心押台のツーリング装置への衝突を防止しうるものが知られている（特許文献１参照）。
（【００１１】以降は省略されています）
