公開番号2025165707
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069957
出願日2024-04-23
発明の名称タッチプローブの補正値検査システム及び補正値検査方法
出願人オークマ株式会社
代理人個人,個人
主分類B23Q 23/00 20060101AFI20251028BHJP(工作機械;他に分類されない金属加工)
要約【課題】タッチプローブの補正値を再設定するための校正に係る作業の実施頻度を最低限に抑えるとともにタッチプローブによる位置の計測精度を常に確保するため、タッチプローブの補正値を簡易的に検査することができるタッチプローブの補正値検査システム及び補正値検査方法を提供する。
【解決手段】オフセット変位量の初期値と、オフセット変位量の検査時の値とにもとづいて、タッチプローブの補正値の誤差である補正値誤差推定量を算出する。したがって、算出した補正値誤差推定量に応じて、必要な場合にのみタッチプローブを校正するということが可能となり、精度を損なうことなくタッチプローブの校正作業の実施頻度を最低限に抑えることができる。

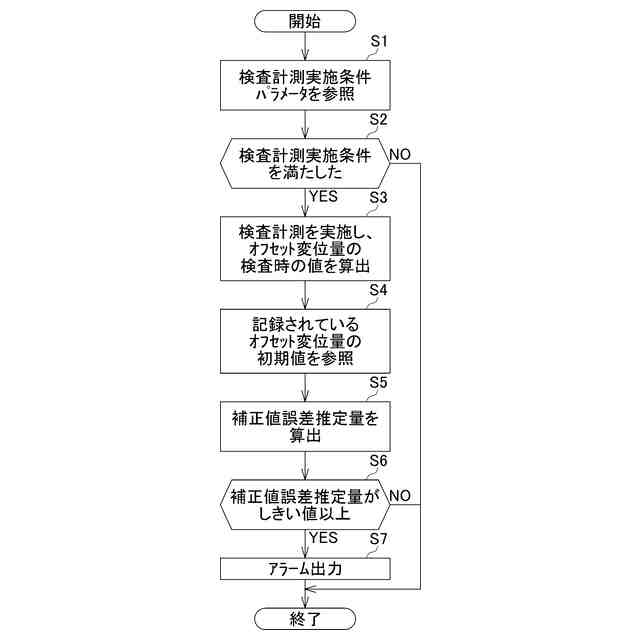

【選択図】図7
特許請求の範囲【請求項１】
３軸以上の並進軸と、工具を装着して回転可能な主軸とを有する工作機械において、前記主軸に装着したタッチプローブの補正値の誤差を検査する補正値検査システムであって、
前記タッチプローブが装着された前記主軸の割出方向と、前記主軸を前記主軸の軸線に直交する平面内で移動させて前記タッチプローブを所定の被測定物に接触させる接触方向との間の角度を計測角度とすると、複数の前記計測角度において前記タッチプローブにより前記被測定物を計測可能となっており、
所定の前記計測角度を第１の基準計測角度とし、当該第１の基準計測角度で初期被測定物を計測した反転前初期計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記初期被測定物を計測した反転後初期計測結果とにもとづいて、前記主軸の中心に対する前記タッチプローブのスタイラス球中心の位置のずれであるオフセット変位量の初期値を算出する初期オフセット値推定手段と、
前記第１の基準計測角度で検査時被測定物を計測した反転前検査計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記検査時被測定物を計測した反転後検査計測結果とにもとづいて、前記オフセット変位量の検査時の値を算出する検査時オフセット値推定手段と、
前記オフセット変位量の初期値と、前記オフセット変位量の検査時の値とにもとづいて、前記タッチプローブの補正値の誤差を推定する補正値誤差推定手段とを備えていることを特徴とするタッチプローブの補正値検査システム。
続きを表示（約 1,200 文字）【請求項２】
前記初期オフセット値推定手段では、前記反転前初期計測結果の取得時と前記接触方向は同じのまま、前記主軸の割出方向を１８０°異ならせることによって前記反転後初期計測結果を得ることを特徴とする請求項１に記載のタッチプローブの補正値検査システム。
【請求項３】
前記初期被測定物は、リング状、球状、或いは円柱状の校正基準であり、
前記初期オフセット値推定手段では、前記反転前初期計測結果の取得時と前記主軸の割出方向は同じのまま、前記接触方向を１８０°異ならせることによって前記反転後初期計測結果を得ることを特徴とする請求項１に記載のタッチプローブの補正値検査システム。
【請求項４】
前記第１の基準計測角度に直交する計測角度を第２の基準計測角度とし、
前記初期オフセット値推定手段は、前記第２の基準計測角度及び前記第２の基準計測角度から１８０°異ならせた前記計測角度での計測結果にもとづいた前記オフセット変位量の初期値を算出し、
前記検査時オフセット値推定手段は、前記第２の基準計測角度及び前記第２の基準計測角度から１８０°異ならせた前記計測角度での計測結果にもとづいた前記オフセット変位量の検査時の値を算出することを特徴とする請求項１～３の何れかに記載のタッチプローブの補正値検査システム。
【請求項５】
３軸以上の並進軸と、工具を装着して回転可能な主軸とを有し、タッチプローブが装着された前記主軸の割出方向と、前記主軸を前記主軸の軸線に直交する平面内で移動させて前記タッチプローブを所定の被測定物に接触させる接触方向との間の角度を計測角度とすると、複数の前記計測角度において前記タッチプローブにより前記被測定物を計測可能な工作機械において、前記タッチプローブの補正値の誤差を検査する補正値検査方法であって、
所定の前記計測角度を第１の基準計測角度とし、当該第１の基準計測角度で初期被測定物を計測した反転前初期計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記初期被測定物を計測した反転後初期計測結果とにもとづいて、前記主軸の中心に対する前記タッチプローブのスタイラス球中心の位置のずれであるオフセット変位量の初期値を算出する第１のステップと、
前記第１の基準計測角度で検査時被測定物を計測した反転前検査計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記検査時被測定物を計測した反転後検査計測結果とにもとづいて、前記オフセット変位量の検査時の値を算出する第２のステップと、
前記オフセット変位量の初期値と、前記オフセット変位量の検査時の値とにもとづいて、前記タッチプローブの補正値の誤差を推定する第３のステップとを実行することを特徴とするタッチプローブの補正値検査方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークの原点位置の計測等に使用するタッチプローブの補正値を検査するための補正値検査システム及び補正値検査方法に関するものである。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
従来、主軸にタッチプローブを装着し、そのタッチプローブを複数の回転角度に割り出しながらワークや基準球に接触させることによって、ワークの原点位置を計測したり、加工後のワーク寸法を計測したり、機械精度を校正したりしている。また、そのようなタッチプローブには、主軸の基準点から計測点までの距離、例えばスタイラス球の半径やタッチプローブの長さ分のずれを補正するための補正値が設定されている。しかしながら、使用環境の温度変化の影響によりタッチプローブが熱変形する等のようにタッチプローブに経時変化が生じると、設定されている補正値と実際の誤差との間にずれが生じ、このずれが計測誤差となってしまう。
【０００３】
上述したようなタッチプローブの経時変化による計測誤差を防ぐための方法としては、定期的に補正値を再設定するための校正作業を行うという方法がある。たとえば特許文献１には、タッチプローブを用いて校正基準となる基準球を計測することにより、タッチプローブ先端部の径方向での補正値を校正する方法が開示されている。
【０００４】
また、タッチプローブの経時変化による計測誤差を防ぐための別の方法としては、計測方法を工夫することで計測誤差による影響をキャンセルするという方法がある。たとえば特許文献２には、計測対象に応じてタッチプローブが装着された主軸の割出角度を変更することにより、タッチプローブ先端部の径方向での計測誤差による影響をキャンセルする方法が開示されている。具体的に述べると、所定の計測点の座標を計測する際に主軸を反転させて２回計測し、反転前後の計測結果を平均することで計測誤差による影響をキャンセルする。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－８３７２９号公報
特開２０２０－１９６０５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載の方法では、タッチプローブの校正作業を必要以上に実施してしまいがちで、校正作業が煩わしいという問題がある。また、校正基準を工作機械の機内に常時設置する場合、ワークを設置するためのスペースが狭くなるという問題や、切粉や切削液の影響等により校正精度が悪化するという問題が生じるため、校正基準の機内への常時設置は難しいことがある。そこで、校正基準を着脱可能とし、校正作業を行う際に都度校正基準を設置するという対応が考えられるが、校正作業する度に校正基準を着脱するとなると、校正作業の実施頻度によっては作業者の負担が増大するという問題が生じてしまう。
一方、特許文献２に記載の方法では、タッチプローブの校正作業の実施頻度を低くすることはできるものの、所定の計測点の座標計測に係り毎回主軸を反転させて２回計測する必要があるため、座標計測に時間がかかり、機械精度の校正作業の作業時間が長くなってしまうという問題がある。
【０００７】
そこで、本発明は、上記問題に鑑みなされたものであって、タッチプローブの補正値を再設定するための校正に係る作業の実施頻度を最低限に抑えるとともにタッチプローブによる位置の計測精度を常に確保するため、タッチプローブの補正値を簡易的に検査することができるタッチプローブの補正値検査システム及び補正値検査方法を提供しようとするものである。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明のうち請求項１に記載の発明は、３軸以上の並進軸と、工具を装着して回転可能な主軸とを有する工作機械において、前記主軸に装着したタッチプローブの補正値の誤差を検査する補正値検査システムであって、前記タッチプローブが装着された前記主軸の割出方向と、前記主軸を前記主軸の軸線に直交する平面内で移動させて前記タッチプローブを所定の被測定物に接触させる接触方向との間の角度を計測角度とすると、複数の前記計測角度において前記タッチプローブにより前記被測定物を計測可能となっており、所定の前記計測角度を第１の基準計測角度とし、当該第１の基準計測角度で初期被測定物を計測した反転前初期計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記初期被測定物を計測した反転後初期計測結果とにもとづいて、前記主軸の中心に対する前記タッチプローブのスタイラス球中心の位置のずれであるオフセット変位量の初期値を算出する初期オフセット値推定手段と、前記第１の基準計測角度で検査被測定物を計測した反転前検査計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記検査被測定物を計測した反転後検査計測結果とにもとづいて、前記オフセット変位量の検査時の値を算出する検査時オフセット値推定手段と、前記オフセット変位量の初期値と、前記オフセット変位量の検査時の値とにもとづいて、前記タッチプローブの補正値の誤差を推定する補正値誤差推定手段とを備えていることを特徴とする。
【０００９】
請求項２に記載の発明は、請求項１に記載の発明において、前記初期オフセット値推定手段では、前記反転前初期計測結果の取得時と前記接触方向は同じのまま、前記主軸の割出方向を１８０°異ならせることによって前記反転後初期計測結果を得ることを特徴とする。
請求項３に記載の発明は、請求項１に記載の発明において、前記初期被測定物は、リング状、球状、或いは円柱状の校正基準であり、前記初期オフセット値推定手段では、前記反転前初期計測結果の取得時と前記主軸の割出方向は同じのまま、前記接触方向を１８０°異ならせることによって前記反転後初期計測結果を得ることを特徴とする。
請求項４に記載の発明は、請求項１～３の何れかに記載の発明において、前記第１の基準計測角度に直交する計測角度を第２の基準計測角度とし、前記初期オフセット値推定手段は、前記第２の基準計測角度及び前記第２の基準計測角度から１８０°異ならせた前記計測角度での計測結果にもとづいた前記オフセット変位量の初期値を算出し、前記検査時オフセット値推定手段は、前記第２の基準計測角度及び前記第２の基準計測角度から１８０°異ならせた前記計測角度での計測結果にもとづいた前記オフセット変位量の検査時の値を算出することを特徴とする。
【００１０】
また、上記目的を達成するために、本発明のうち請求項５に記載の発明は、３軸以上の並進軸と、工具を装着して回転可能な主軸とを有し、タッチプローブが装着された前記主軸の割出方向と、前記主軸を前記主軸の軸線に直交する平面内で移動させて前記タッチプローブを所定の被測定物に接触させる接触方向との間の角度を計測角度とすると、複数の前記計測角度において前記タッチプローブにより前記被測定物を計測可能な工作機械において、前記タッチプローブの補正値の誤差を検査する補正値検査方法であって、所定の前記計測角度を第１の基準計測角度とし、当該第１の基準計測角度で初期被測定物を計測した反転前初期計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記初期被測定物を計測した反転後初期計測結果とにもとづいて、前記主軸の中心に対する前記タッチプローブのスタイラス球中心の位置のずれであるオフセット変位量の初期値を算出する第１のステップと、前記第１の基準計測角度で検査被測定物を計測した反転前検査計測結果と、前記第１の基準計測角度から１８０°異ならせた前記計測角度で前記検査被測定物を計測した反転後検査計測結果とにもとづいて、前記オフセット変位量の検査時の値を算出する第２のステップと、前記オフセット変位量の初期値と、前記オフセット変位量の検査時の値とにもとづいて、前記タッチプローブの補正値の誤差を推定する第３のステップとを実行することを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
