公開番号2025169024
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073973
出願日2024-04-30
発明の名称ワーク保持治具
出願人株式会社SUS
代理人個人
主分類B24B 41/06 20120101AFI20251105BHJP(研削;研磨)
要約【課題】種々のワークを直接手で持つ必要なく安全にバフ研磨を行うことが可能な、これまでにないワーク保持治具を提供する。
【解決手段】バフ研磨装置のバフ部にワーク1を押し当てる際に用いるワーク保持治具であって、作業者が握持する柄部2と、前記柄部2の先端部に回転可能に設けられ前記ワーク1を保持する保持部3と、前記保持部3に前記ワーク1を吸着させる吸着機構と、を有する。

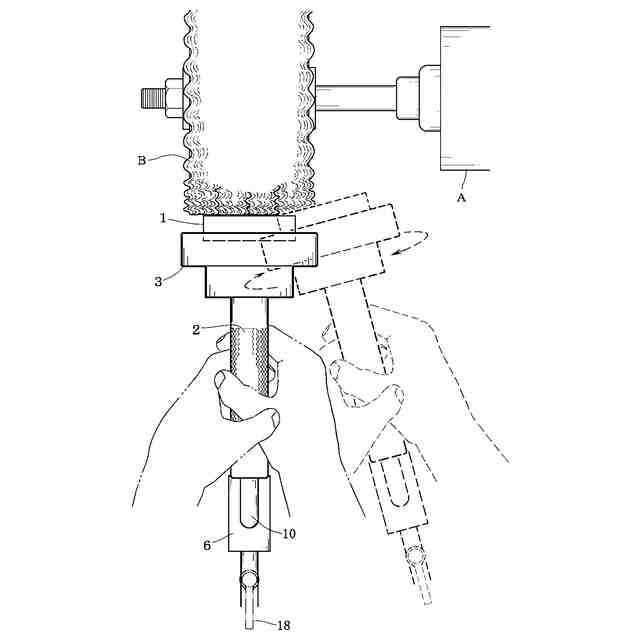

【選択図】図1
特許請求の範囲【請求項１】
バフ研磨装置のバフ部にワークを押し当てる際に用いるワーク保持治具であって、
作業者が握持する柄部と、
前記柄部の先端部に回転可能に設けられ前記ワークを保持する保持部と、
前記保持部に前記ワークを吸着させる吸着機構と、
を有することを特徴とするワーク保持治具。
続きを表示（約 440 文字）【請求項２】
請求項１記載のワーク保持治具において、前記保持部は、前記柄部の先端が露出するように該柄部に被嵌され、前記吸着機構は前記柄部に設けられた真空経路を通じて前記ワークに真空吸引力を作用させて前記保持部に吸着保持させるものであることを特徴とするワーク保持治具。
【請求項３】
請求項２記載のワーク保持治具において、前記保持部の前記ワークとの当接部に対して前記柄部の先端が突出しないことを特徴とするワーク保持治具。
【請求項４】
請求項２，３いずれか１項に記載のワーク保持治具において、前記柄部の基端部には前記真空経路と連通する流路を有する真空発生器が設けられていることを特徴とするワーク保持治具。
【請求項５】
請求項４記載のワーク保持治具において、前記真空発生器は、前記保持部に保持される前記ワークを前記バフ部に押し当てる際、前記バフ部に向かって排気を吹き出すように構成されていることを特徴とするワーク保持治具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、バフ研磨装置のバフ部にワークを押し当てる際に用いるワーク保持治具に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ステンレス製品の仕上げ加工に用いられるバフ研磨は、通常、バフ研磨装置（バフレース）の回転するバフ部（綿やフェルト製のバフホイール）に、ワークを作業者が直接手で押し当てることで行っている。
【０００３】
しかし、握りこぶし程度の小型製品をバフ研磨する際には、手指が研磨ホイールに巻き込まれることが想定され、改善が要望されていた。
【０００４】
特許文献１には、自動車エンジンに使用されるプランジャをバフ研磨する際に用いる治具が開示されているが、プランジャを穴に嵌合して使用する構成に特化したものであり使用できるワークは極めて限定されるものである。
【先行技術文献】
【特許文献】
【０００５】
実開平５－７８４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、上述のような現状に鑑みなされたもので、ワークをバフ部に手で直接押し当てることなく良好にバフ研磨を行えるのは勿論、特定の形状に限定されることなく種々のワークを良好に且つ確実に保持可能な、これまでにないワーク保持治具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
添付図面を参照して本発明の要旨を説明する。
【０００８】
バフ研磨装置のバフ部にワーク１を押し当てる際に用いるワーク保持治具であって、
作業者が握持する柄部２と、
前記柄部２の先端部に回転可能に設けられ前記ワーク１を保持する保持部３と、
前記保持部３に前記ワーク１を吸着させる吸着機構と、
を有することを特徴とするワーク保持治具に係るものである。
【０００９】

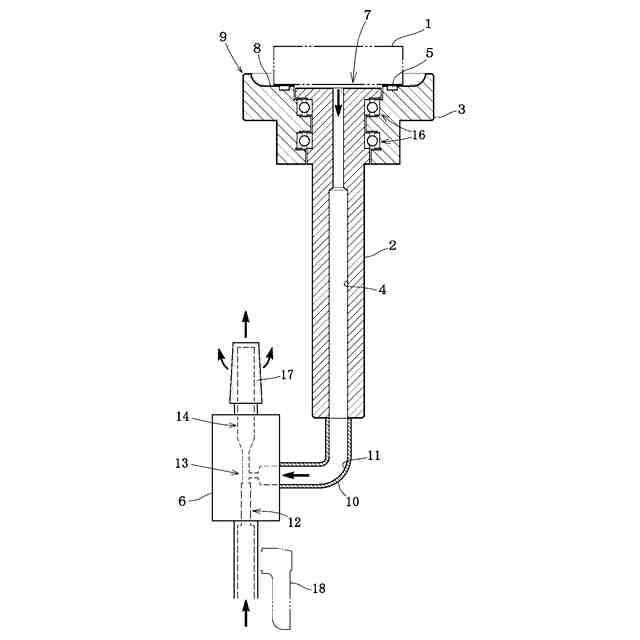

また、請求項１記載のワーク保持治具において、前記保持部３は、前記柄部２の先端が露出するように該柄部２に被嵌され、前記吸着機構は前記柄部２に設けられた真空経路４を通じて前記ワーク１に真空吸引力を作用させて前記保持部３に吸着保持させるものであることを特徴とするワーク保持治具に係るものである。
【００１０】
また、請求項２記載のワーク保持治具において、前記保持部３の前記ワーク１との当接部５に対して前記柄部２の先端が突出しないことを特徴とするワーク保持治具に係るものである。
（【００１１】以降は省略されています）
