公開番号2025020813
公報種別公開特許公報(A)
公開日2025-02-13
出願番号2023124408
出願日2023-07-31
発明の名称混練機
出願人株式会社神戸製鋼所
代理人個人,個人
主分類B29B 7/72 20060101AFI20250205BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】混練セクションにおける物質が混練セクションよりも後方に位置する非混練セクションに配置されたシール部材を超えて更に後方にリークすることを抑制する。

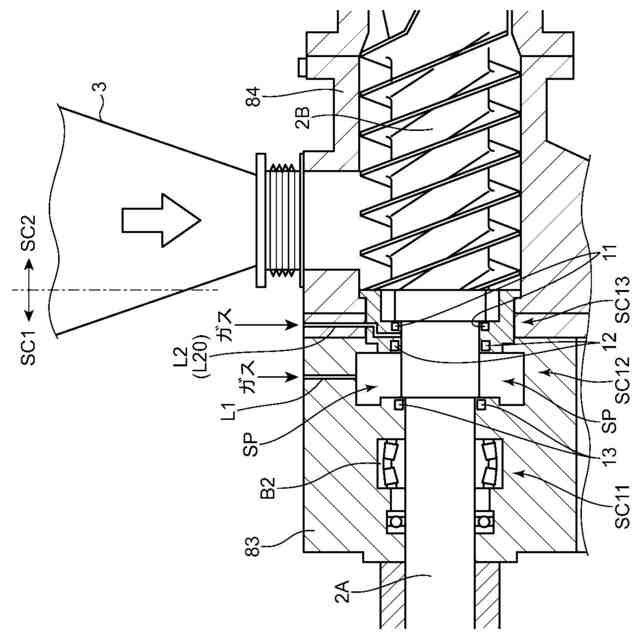

【解決手段】混練機(1A)は、材料を搬送しながら混練するための混練セクション(SC2)と、混練セクション(SC2)よりも後方に位置する非混練セクション(SC1)と、を備え、非混練セクション(SC1)におけるロータ軸(2)とケーシング(8)との間の隙間であって混練セクション(SC2)に隣接して連通する隙間である後方隙間(G1)にはケーシング(8)に支持されるシール部材が配置されており、シール部材よりも後方において後方隙間(G1)に連通する圧力付与空間(SP)と、圧力付与空間(SP)の圧力を大気圧よりも高い圧力に調節するための第1ガスを供給する第1ガス供給ライン(L1)と、が形成されている。
【選択図】図4
特許請求の範囲【請求項１】
ロータ軸と前記ロータ軸の少なくとも一部を収容するケーシングとを備えた混練機であって、
材料を搬送しながら混練するための混練セクションと、
前記混練セクションよりも後方に位置する非混練セクションと、を備え、

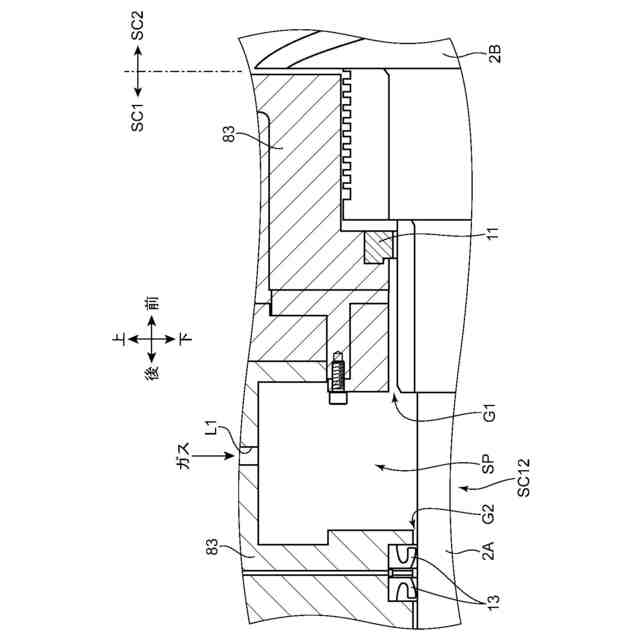

前記非混練セクションにおける前記ロータ軸と前記ケーシングとの間の隙間であって前記混練セクションに隣接して連通する隙間である後方隙間には前記ケーシングに支持されるシール部材が配置されており、
前記シール部材よりも後方において前記後方隙間に連通する圧力付与空間と、前記圧力付与空間の圧力を大気圧よりも高い圧力に調節するための第１ガスを供給する第１ガス供給ラインと、が形成されている、混練機。
続きを表示（約 1,400 文字）【請求項２】
前記シール部材は接触シールであり、
前記後方隙間のうち前記シール部材よりも前方に位置する部分には、第２ガスを供給する第２ガス供給ラインが連通している、請求項１に記載の混練機。
【請求項３】

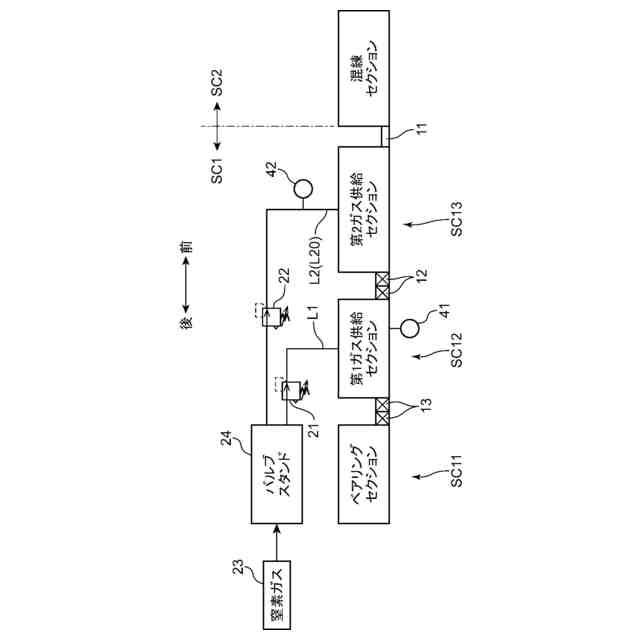

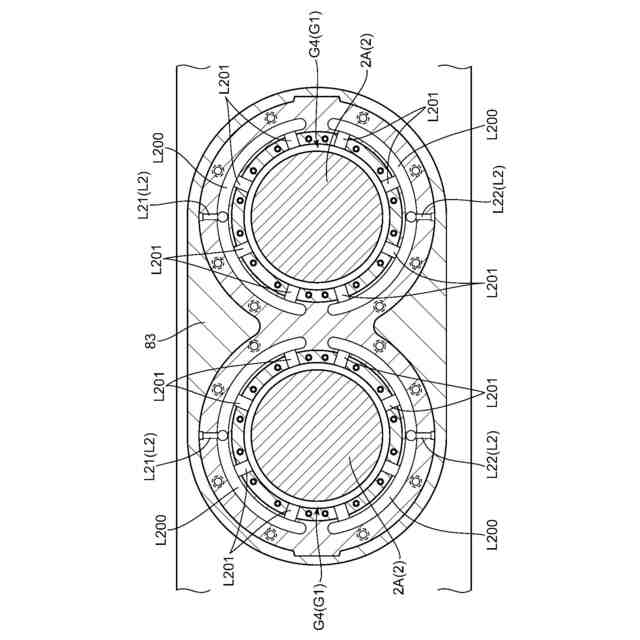

前記第２ガス供給ラインは、ガス供給源につながる供給源側ラインと、前記供給源側ラインから分岐する第１分岐ライン及び第２分岐ラインと、を含み、
前記第１分岐ライン及び前記第２分岐ラインは、前記ロータ軸の周方向に互いにずれた位置に形成されている、請求項２に記載の混練機。
【請求項４】
前記第１ガス供給ライン及び前記第２ガス供給ラインは、１つのガス供給源に接続される、請求項２に記載の混練機。
【請求項５】
前記第１ガス供給ラインを通じて供給される前記第１ガスの流量を調節するための第１流量調節弁と、
前記第２ガス供給ラインを通じて供給される前記第２ガスの流量を調節するための第２流量調節弁と、を備える、請求項４に記載の混練機。
【請求項６】

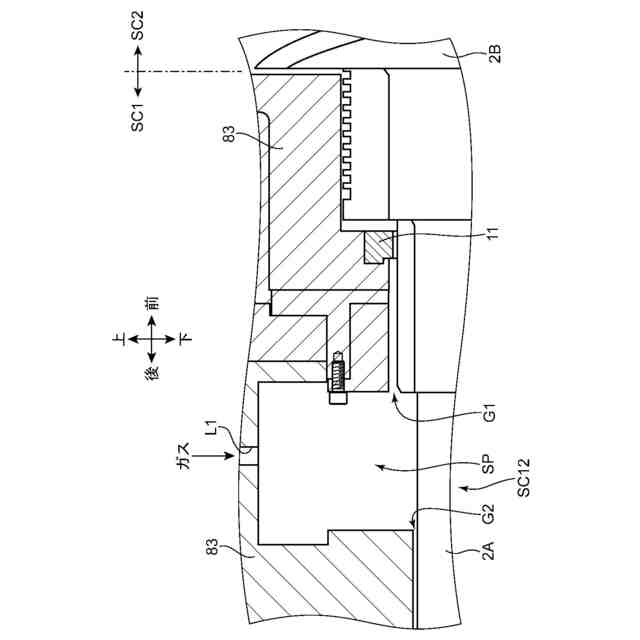

前記シール部材は非接触シールであり、
前記シール部材と前記ロータ軸との間の隙間であるシール隙間の大きさは、前記シール隙間に対して後方に隣接する前記後方隙間の大きさよりも小さい、請求項１に記載の混練機。
【請求項７】
前記ケーシングは、前記後方隙間において当該ケーシングの内周面の一部が全周に亘って前記ロータ軸に向かって隆起する隆起部を有し、
前記隆起部と前記ロータ軸との隙間は、前記後方隙間における最小の隙間である、請求項１に記載の混練機。
【請求項８】
前記圧力付与空間よりも後方において前記ロータ軸を回転可能に支持する軸受けを備え、
前記圧力付与空間よりも後方において前記圧力付与空間に連通する隙間であって前記ロータ軸と前記ケーシングとの間の隙間である軸受側隙間が形成されており、
前記軸受側隙間における前記軸受けと前記圧力付与空間との間の部分には接触シールが配置されている、請求項１～７の何れか１項に記載の混練機。
【請求項９】
ロータ軸と前記ロータ軸の少なくとも一部を収容するケーシングとを備えた混練機であって、
材料を搬送しながら混練するための混練セクションと、
前記混練セクションよりも後方に位置する非混練セクションと、を備え、
前記非混練セクションにおける前記ロータ軸と前記ケーシングとの間の隙間であって前記混練セクションに隣接して連通する隙間には前記ケーシングに支持されるシール部材が配置されており、
前記非混練セクションには、圧力付与空間と、第１ガス供給ラインと、が形成され、
前記第１ガス供給ラインを通じて前記圧力付与空間にガスが供給されることにより前記圧力付与空間の圧力が大気圧よりも高い圧力に調節され、前記隙間のうち前記圧力付与空間と前記シール部材との間の部分が前記ガスで満たされるように構成される、混練機。
【請求項１０】
前記圧力付与空間の圧力は、前記非混練セクションに隣接する前記混練セクションの後端における圧力よりも高くなるように調節される、請求項９に記載の混練機。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

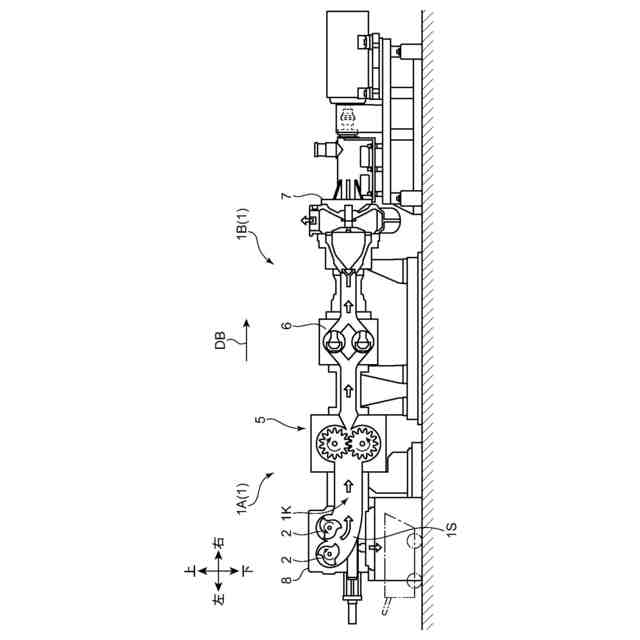

本開示は、樹脂などの材料を混練する混練機に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、樹脂押出機の固定部と、固定部に回転可能に挿入され端部が固定部より突出している回転体との隙間から外部へ漏れる樹脂を封止する樹脂封止方法が開示されている。この樹脂封止方法では、固定体に締結されている本体が固定部側の加熱部と外部側の冷却部とからなり、加熱部において樹脂を溶融し、冷却部において樹脂を固化し、その境界で溶融樹脂が固化する直前の粘度の高い樹脂を形成し、この樹脂により樹脂押出機内部と外部を遮断して樹脂の漏れを封止する。
【０００３】
特許文献２には、モノマーガスの漏洩及び製品への異物混入を防止し、且つ、押出機の長期に及ぶ連続運転を可能にするための押出機のグランドボックス構造が開示されている。この特許文献２のグランドボックス構造は、冷却部で固化したポリマーがグランドパッキンに固着することによりグランドパッキンが損傷するという特許文献１の樹脂封止方法における課題を解決することを目的としている。特許文献２のグランドボックス構造では、グランドボックス（後端側筒状固定部）におけるグランドパッキンよりも軸方向前端側に加熱部と窒素ガス吹出口が設けられ、加熱部でグランドボックスを加熱すると共に、窒素ガス吹出口より窒素ガスをグランドボックスとスクリュウとの間の隙間に吹き出すことにより当該隙間を封止するように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００２－３３７２０９号公報
特開２００８－２０１０５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献２の押出機のグランドボックス構造では、ロータ軸にたわみが生じることでグランドパッキンとロータ軸との間に隙間が形成される場合がある。この場合、窒素ガス吹出口から供給される窒素ガスが、グランドパッキンとロータ軸との間に形成された隙間を通じてグランドパッキンよりも後方にリークするので、材料を混練するセクションにおける材料（例えばパウダー材料）、ガスなどの物質が当該セクションからグランドパッキンよりも後方にリークするおそれがある。
【０００６】
本開示は、上記のような問題に鑑みてなされたものであり、混練セクションにおける物質が混練セクションよりも後方に位置する非混練セクションに配置されたシール部材を超えて、更に後方にリークすることを効果的に抑制できる混練機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
提供されるのは、ロータ軸と前記ロータ軸の少なくとも一部を収容するケーシングとを備えた混練機であって、材料を搬送しながら混練するための混練セクションと、前記混練セクションよりも後方に位置する非混練セクションと、を備え、前記非混練セクションにおける前記ロータ軸と前記ケーシングとの間の隙間であって前記混練セクションに隣接して連通する隙間である後方隙間には前記ケーシングに支持されるシール部材が配置されており、前記シール部材よりも後方において前記後方隙間に連通する圧力付与空間と、前記圧力付与空間の圧力を大気圧よりも高い圧力に調節するための第１ガスを供給する第１ガス供給ラインと、が形成されている。
【０００８】
この混練機では、非混練セクションにおいてシール部材が後方隙間に配置されることにより、シール部材が例えば接触シールである場合にはロータ軸とケーシングの隙間がこの接触シールによって塞がれ、また、シール部材が例えば非接触シールである場合にはロータ軸とケーシングの隙間がこの非接触シールによって狭小化されるので、混練セクションにおける物質が非混練セクションに配置されたシール部材を超えて更に後方にリークすることが抑制される。また、接触シールによるリーク抑制作用が低下する程度までロータ軸にたわみが生じるような状況、及び、シール部材が非接触シールであることでロータ軸と非接触シールの間に隙間があるような状況の何れの状況においても、シール部材よりも後方において圧力付与空間に付与される圧力（陽圧）によって、ロータ軸とシール部材の隙間において混練セクションへ向かうガスの流れが形成されるので、混練セクションにおける物質が非混練セクションに配置されたシール部材を超えて更に後方にリークすることが抑制される。
【０００９】
前記混練機において、前記シール部材は接触シールであり、前記後方隙間のうち前記シール部材よりも前方に位置する部分には、第２ガスを供給する第２ガス供給ラインが連通していることが好ましい。これにより、当該部分に第２ガス供給ラインから供給される第２ガスが混練セクションに向かうようなガスの流れが形成されるので、混練セクションにおける物質が非混練セクションに配置されたシール部材を超えて更に後方にリークすることをより効果的に抑制できる。
【００１０】
前記第２ガス供給ラインは、ガス供給源につながる供給源側ラインと、前記供給源側ラインから分岐する第１分岐ライン及び第２分岐ラインと、を含み、前記第１分岐ライン及び前記第２分岐ラインは、前記ロータ軸の周方向に互いにずれた位置に形成されていることが好ましい。これにより、後方隙間に供給される第２ガスの供給量が周方向においてばらつくことを抑制できる。
（【００１１】以降は省略されています）
