公開番号2024179547
公報種別公開特許公報(A)
公開日2024-12-26
出願番号2023098478
出願日2023-06-15
発明の名称成形装置
出願人株式会社FTS
代理人個人,個人
主分類B29C 48/325 20190101AFI20241219BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】セパレータをダイの軸方向に移動させることができ、流路の幅を調整することができる成形装置を提供する。

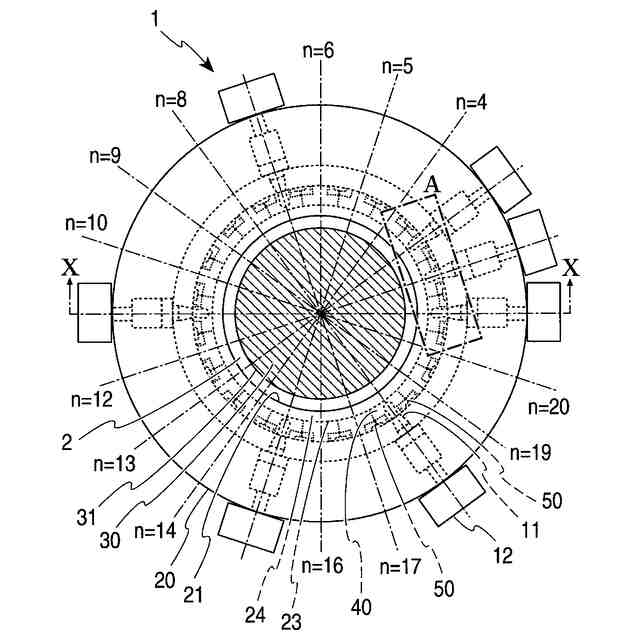

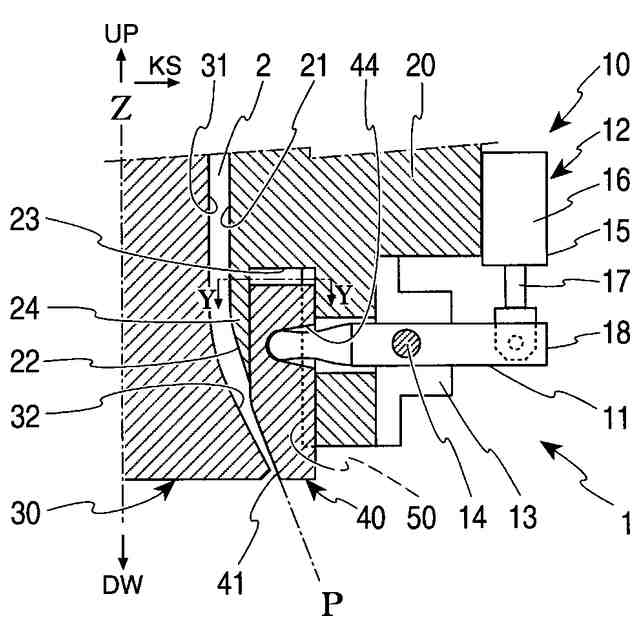

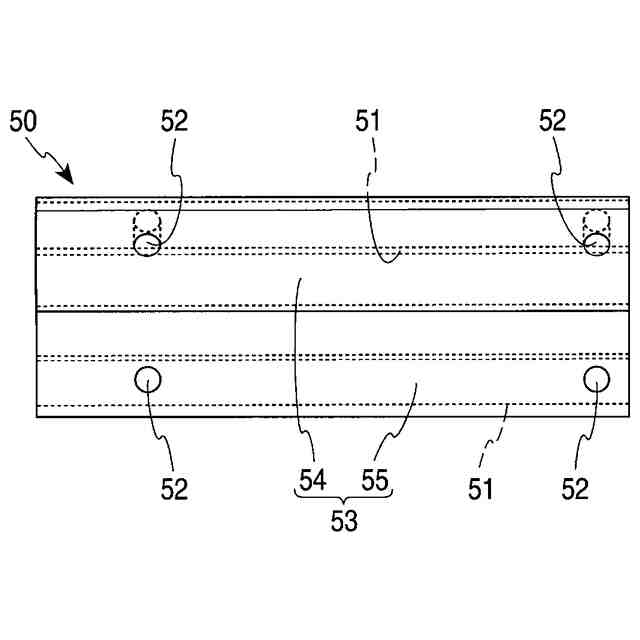

【解決手段】円筒状のダイ20と、ダイ20の周方向に、環状に、且つダイ20の軸方向の他端側に開放して形成されるダイ凹部23と、ダイ凹部23に収容され、ダイ20の軸方向に移動可能に取付けられる複数のセパレータ40と、ダイ20の内側に配置され、ダイ20の軸方向に移動可能であり、ダイ20との間に溶融樹脂の流路を形成するコア30を備える成形装置1であって、ダイ凹部23の非コア側面には、セパレータ40のダイ20の軸方向の移動を案内するガイドレール50を備える。
【選択図】図5
特許請求の範囲【請求項１】
円筒状のダイと、前記ダイの径方向に、環状に、且つ前記ダイの軸方向の一方の端部側に開口して形成されるダイ凹部と、前記ダイ凹部に収容され、前記ダイの軸方向に移動可能に取付けられる複数のセパレータと、前記ダイの内側に配置され、前記ダイの軸方向に移動可能であり、前記ダイとの間に溶融樹脂の流路を形成するコアを備える成形装置であって、

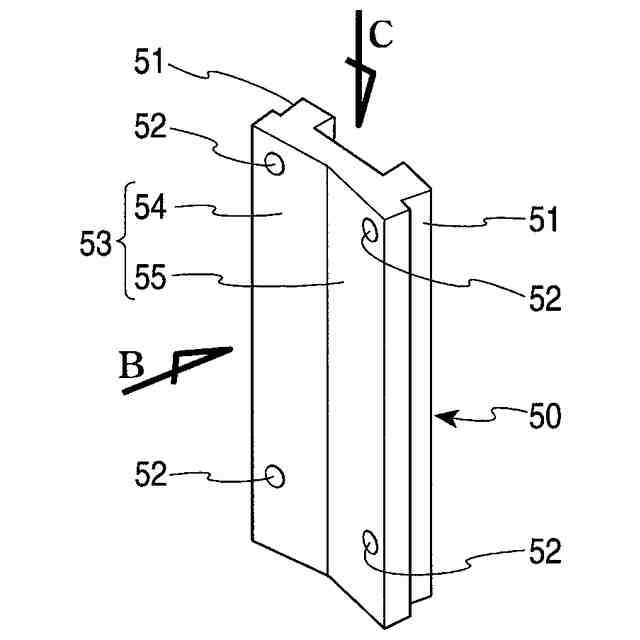

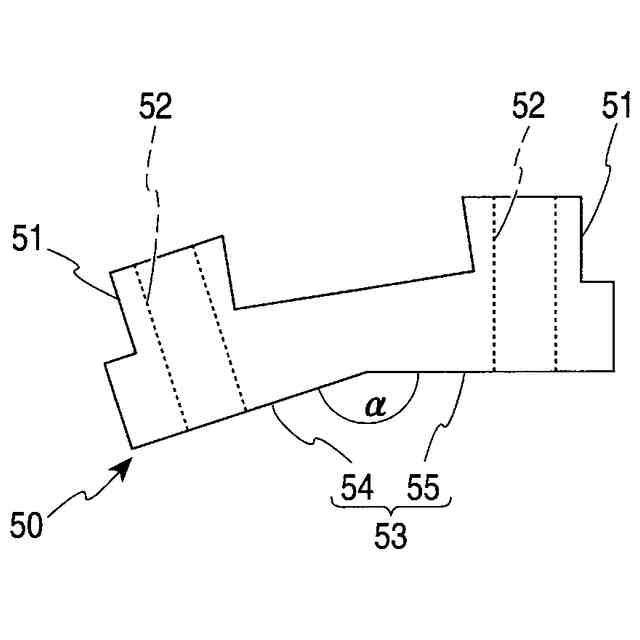

前記ダイ凹部の非コア側面には、前記セパレータの前記ダイの軸方向の移動を案内するガイドレールを備えることを特徴とする成形装置。
続きを表示（約 250 文字）【請求項２】

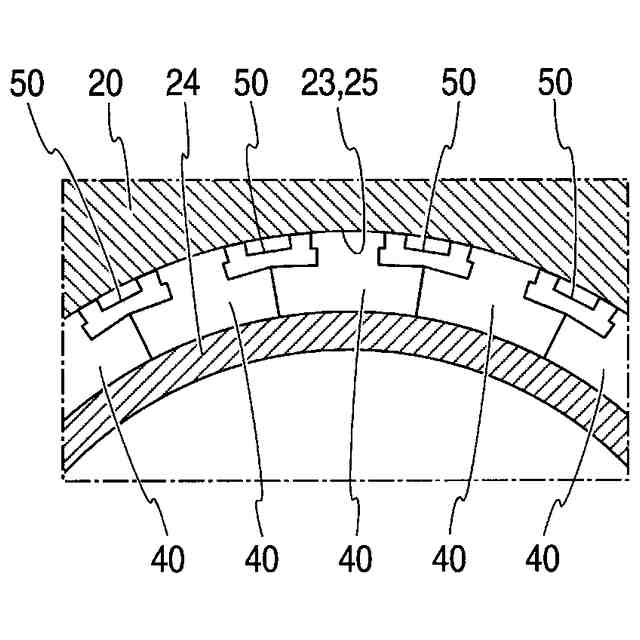

前記ガイドレールは、前記セパレータのセパレータ外周面の両端部に形成されたセパレータ端部凹部に当接する請求項１に記載の成形装置。
【請求項３】
前記ガイドレールは、隣接する前記セパレータの前記セパレータ端部凹部に当接する請求項２に記載の成形装置。
【請求項４】
前記セパレータ外周面には、前記セパレータ外周面に沿って、前記セパレータ端部凹部側に突出し、前記ガイドレールを挟むガイドレール挟み部が形成されている請求項２又は請求項３に記載の成形装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、成形装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

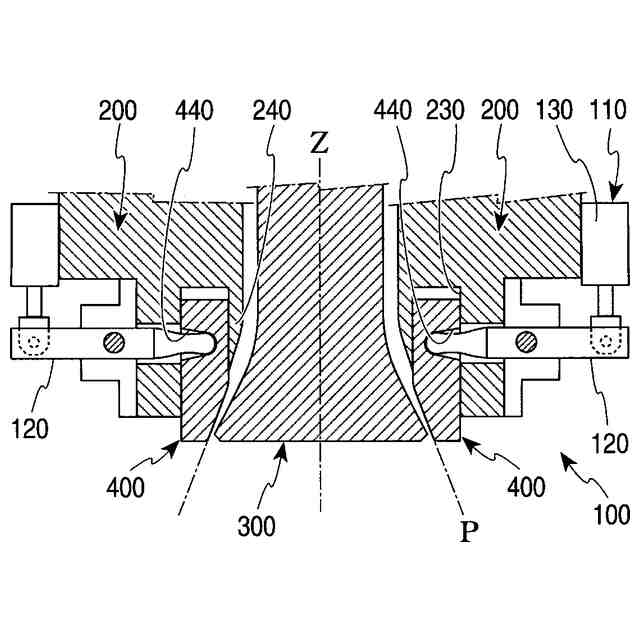

特許文献１には、図８に示すように、円筒状のダイ２００と、ダイ２００の内側に配置され、ダイ２００に対しダイ２００の軸方向に相対移動可能で、ダイ２００との間に溶融樹脂の流路を形成するコア３００と、ダイ２００に溶融樹脂の流れ方向の下流側へ開口して設けられたダイ凹部２３０にダイ２００の径方向に収容され、軸方向にスライド可能な複数のセパレータ４００と、ダイ凹部２３０の内壁の一部を成しセパレータ４００に対しコア３００側に位置してダイ２００から溶融樹脂の流れ方向の下流側へ向けて厚みが漸減するように延出される壁部２４０と、セパレータ４００におけるコア３００側と反対側の面に形成され径方向の外側に向かって広がるか又は径方向に沿う形状であるセパレータ凹部４４０を含み、セパレータ４００を軸方向にスライドさせるロッド１２０、アクチュエータ１３０を含むスライド機構１１０と、を有し、壁部２４０は、流路を流れる溶融樹脂に押されると径方向外側へ弾性的に撓み可能である成形装置１００が記載されている。
【０００３】
特許文献１では、ダイ２００に形成された、ダイ凹部２３０の内壁の一部を成す壁部２４０は、セパレータ４００に対してコア３００側に位置しているので、セパレータ４００のコア側への移動が、壁部２４０により制限される。この壁部２４０は、ダイ２００から下流側に厚みが漸減するように延出されており、しかも、流路を流れる溶融樹脂に押されると径方向外側へ弾性的に撓み可能であるので、壁部２４０は、径方向外側へ撓み変形するとセパレータ４００に押し付けられ、壁部２４０とセパレータ４００の間での隙間の発生を抑制でき、この隙間からの溶融樹脂の流出を抑制できる。
【先行技術文献】
【特許文献】
【０００４】
特許６９２７８６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

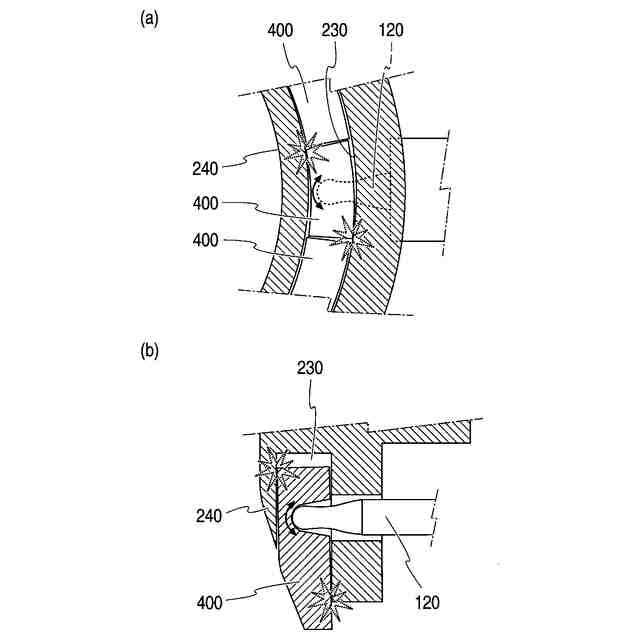

特許文献１に記載された構造では、依然として環状に配置されるセパレータ４００間に溶融樹脂が入り込む。その結果、図９（ａ）と図９（ｂ）に示すように、セパレータ４００間に入り込んだ溶融樹脂により、セパレータ４００間の隙間が変化し、ダイ凹部２３０内でセパレータ４００が軸方向や径方向に回転してダイ凹部２３０と干渉する。その結果、セパレータ４００をダイ凹部２３０内で軸方向に移動させることが難しくなり、流路の幅を調整することが難しくなる。
【０００６】
又、セパレータ４００間に入り込んだ溶融樹脂は、成形装置１００を分解して除去する必要があり、分解と除去の工程は、成形工程の効率を低下させる。
本発明は、セパレータ間やセパレータと壁部との間に溶融樹脂が入り込んだ場合にもダイ凹部内でセパレータが軸方向や径方向に回転することを防止し、セパレータをダイ凹部内で軸方向に移動させることにより流路の幅を調整することを可能とし、併せて、溶融樹脂除去のための成形装置の分解頻度を減らすことにより、成形工程の効率化を図ることを目的とするものである。
【課題を解決するための手段】
【０００７】
上記課題を解決するために請求項１の本発明は、円筒状のダイと、ダイの径方向に、環状に、且つダイの軸方向の一方の端部側に開口して形成されるダイ凹部と、ダイ凹部に収容され、ダイの軸方向に移動可能に取付けられる複数のセパレータと、ダイの内側に配置され、ダイの軸方向に移動可能であり、ダイとの間に溶融樹脂の流路を形成するコアを備える成形装置であって、ダイ凹部の非コア側面には、セパレータのダイの軸方向の移動を案内するガイドレールを備えることを特徴とする成形装置である。
【０００８】
請求項１の本発明では、ダイ凹部の非コア側面には、セパレータのダイ軸方向の移動を案内するガイドレールを備えるので、溶融樹脂がセパレータ間に入り込んだ場合、溶融樹脂がダイ凹部とセパレータ間に入り込んだ場合においても、セパレータがダイ凹部内で軸方向や径方向に回転することを抑制する。その結果、ダイ凹部との干渉を防止することができるので、セパレータをダイの軸方向に移動させることができ、流路の幅を調整することができる。又、溶融樹脂除去のための成形装置の分解頻度を減らすことができるので、成形工程の効率化を図ることができる。
【０００９】

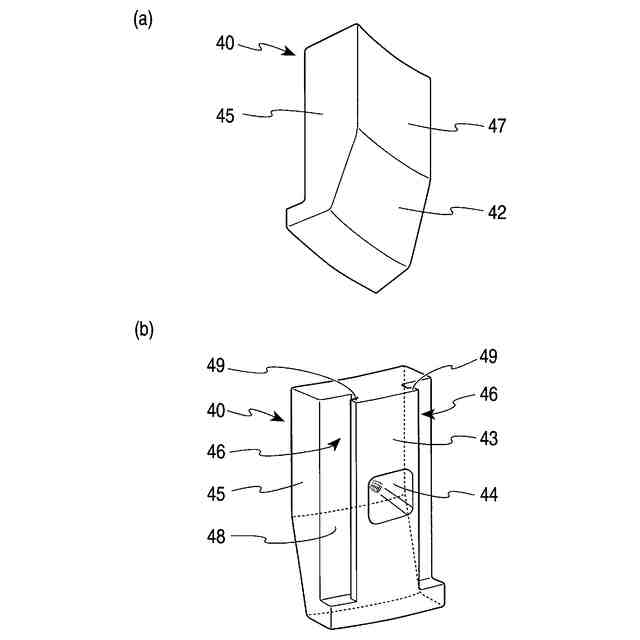

請求項２の本発明は、請求項１の発明において、ガイドレールは、セパレータのセパレータ外周面の両端部に形成されたセパレータ端部凹部に当接する成形装置である。
【００１０】
請求項２の本発明では、ガイドレールは、ガイドレールは、セパレータのセパレータ外周面の両端部に形成されたセパレータ端部凹部に当接するので、特に、ダイ凹部内でセパレータが径方向に回転することを防止することができる。その結果、ダイ凹部との干渉を防止することができるので、セパレータをダイの軸方向に移動させることができ、流路の幅を調整することができる。
（【００１１】以降は省略されています）
