特許ウォッチ

公開番号2025121470
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024016876
出願日2024-02-07
発明の名称繊維強化樹脂成形品の製造方法
出願人東レ株式会社
代理人
主分類B29C 39/44 20060101AFI20250813BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】
高温高湿環境下において強固な接合強度を有する繊維強化樹脂成形品を、生産性を維持しながら外観品位良く生産する。
【解決手段】
ガラス転移温度(℃)が100(℃)以上の結晶性樹脂である熱可塑性樹脂[p]を表層に有する繊維強化樹脂成形品、およびガラス転移温度(℃)が180(℃)以上の非晶性樹脂である熱可塑性樹脂[p]を表層に有する繊維強化樹脂成形品の製造方法であって:
前記熱可塑性樹脂[p]を表層に有する強化繊維基材[A]を、前記熱可塑性樹脂[p]がガラス転移温度との関係で規定される所定の温度状態で賦形する賦形工程;
予熱した熱硬化性樹脂[B]を、賦形した前記強化繊維基材[A]に含浸し、硬化させる含浸工程;
前記熱可塑性樹脂[p]がガラス転移温度(℃)未満の状態で脱型する脱型工程;
をこの順に有する繊維強化樹脂成形品の製造方法。
【選択図】図3
特許請求の範囲【請求項１】
ガラス転移温度（℃）が１００（℃）以上の結晶性樹脂である熱可塑性樹脂［ｐ］を表層に有する繊維強化樹脂成形品の製造方法であって：
前記熱可塑性樹脂［ｐ］を表層に有する強化繊維基材［Ａ］を、前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）以上かつ融点（℃）未満の状態で賦形する賦形工程；
予熱した熱硬化性樹脂［Ｂ］を、賦形した前記強化繊維基材［Ａ］に含浸し、硬化させる含浸工程；
前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）未満の状態で脱型する脱型工程；
をこの順に有する繊維強化樹脂成形品の製造方法。
続きを表示（約 1,000 文字）【請求項２】
ガラス転移温度（℃）が１８０（℃）以上の非晶性樹脂である熱可塑性樹脂［ｐ］を表層に有する繊維強化樹脂成形品の製造方法であって：
前記熱可塑性樹脂［ｐ］を表層に有する強化繊維基材［Ａ］を、前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）－３０（℃）以上、ガラス転移温度（℃）以下の状態で賦形する賦形工程；
予熱した熱硬化性樹脂［Ｂ］を、賦形した前記強化繊維基材［Ａ］に含浸し、硬化させる含浸工程；
前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）未満の状態で脱型する脱型工程；
をこの順に有する繊維強化樹脂成形品の製造方法。
【請求項３】
前記強化繊維基材［Ａ］のガーレー秒数が１００００ｓ以上である、請求項１または請求項２記載の繊維強化樹脂成形品の製造方法。
【請求項４】
前記強化繊維基材［Ａ］のＷａｔｅｒＰｉｃｋ－Ｕｐ法での含浸性が２５質量％以上である、請求項１または請求項２記載の繊維強化樹脂成形品の製造方法。
【請求項５】
前記賦形工程において、前記強化繊維基材［Ａ］の厚み方向に１ＭＰａ～５ＭＰａの圧力を付与する、請求項１または請求項２記載の繊維強化樹脂成形品の製造方法。
【請求項６】
前記強化繊維基材［Ａ］の表層の熱可塑性樹脂［ｐ］の厚みが３０μｍ～３００μｍである、請求項１または請求項２記載の繊維強化樹脂成形品の製造方法。
【請求項７】
前記熱可塑性樹脂［ｐ］の少なくとも一部が前記強化繊維基材［Ａ］中の繊維束に含浸した、請求項１または請求項２記載の繊維強化樹脂成形品の製造方法。
【請求項８】
脱型後室温に戻った状態における前記熱可塑性樹脂［ｐ］の結晶化度が６０％以下である、請求項１記載の繊維強化樹脂成形品の製造方法。
【請求項９】
前記強化繊維基材［Ａ］が一方向強化束である、請求項１または請求項２記載の繊維強化樹脂成形品の製造方法。
【請求項１０】
前記含浸工程の前に、強化繊維基材［Ａ］を熱可塑性樹脂［ｐ］が最表面となるよう配置し、所定枚数の別の強化繊維シートを熱可塑性樹脂［ｐ］とは反対の面に配置する積層工程を含む、請求項１または請求項２記載の繊維強化樹脂成形品の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、強化繊維基材に未硬化の熱硬化性樹脂を含浸・硬化させる、いわゆるレジントランスファーモールディング（ＲＴＭ）による繊維強化樹脂成形品の製造方法に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
繊維強化樹脂成形品は力学特性、軽量性に優れた材料であり、航空機や自動車、産業用機器などの構造部材として広く用いられている。繊維強化樹脂成形品の代表的な製造方法として、連続した強化繊維に未硬化の樹脂を含浸させた繊維強化プリプレグを積層して硬化させる方法があるが、複雑形状の成形品を量産性よく容易に生産するのには不向きであった。
【０００３】
別の製造方法としては、強化繊維基材を成形型へ配置し、そこへ未硬化の樹脂を注入して該強化繊維基材に含浸させた後に硬化させる、レジントランスファーモールディング（ＲＴＭ）がある。該成形方法は、比較的複雑な形状の部材を成形することが可能である。
【０００４】
しかし、より複雑な形状の部材を作製するためには、他の成形品等と一体的に接合させる技術が必要である。特許文献１には、金型の中で炭素繊維織物等の連続強化繊維基材の表面に熱可塑性基材を配置し、そこに熱硬化性樹脂を注入・硬化させる繊維強化樹脂成形品の製造方法が記載されている。このように製造された繊維強化樹脂成形体において、熱可塑性樹脂は他の部材との接着層として機能する。
【先行技術文献】
【特許文献】
【０００５】
特許第４７７４８３９号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１の方法で作製された繊維強化樹脂成形品は、熱可塑性樹脂層を介して熱溶着により他の成形品等と接合することができる。しかし、特許文献１に記載の製造方法では金型内で熱可塑性樹脂を強化繊維基材内部に含浸させるため、高温高湿環境下での用途を想定して高耐熱性熱可塑性樹脂を使用する場合には、金型を熱可塑性樹脂の溶融温度から熱硬化性樹脂の硬化温度まで降温するのに時間を要するという生産性の課題があった。また、熱可塑性樹脂が含浸する際に強化繊維の直進性が乱れ、外観品位の低下を招く場合もあった。
【０００７】
本発明は、高耐熱性熱可塑性樹脂層を表層に有する繊維強化樹脂成形品のＲＴＭにおける生産性を向上することを課題とする。
【課題を解決するための手段】
【０００８】
上述の課題を解決する本発明は、以下の手段を採るものである。
（１）ガラス転移温度（℃）が１００（℃）以上の結晶性樹脂である熱可塑性樹脂［ｐ］を表層に有する繊維強化樹脂成形品の製造方法であって：
前記熱可塑性樹脂［ｐ］を表層に有する強化繊維基材［Ａ］を、前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）以上かつ融点（℃）未満の状態で賦形する賦形工程；
予熱した熱硬化性樹脂［Ｂ］を、賦形した前記強化繊維基材［Ａ］に含浸し、硬化させる含浸工程；
前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）未満の状態で脱型する脱型工程；
をこの順に有する繊維強化樹脂成形品の製造方法。
（２）ガラス転移温度（℃）が１８０（℃）以上の非晶性樹脂である熱可塑性樹脂［ｐ］を表層に有する繊維強化樹脂成形品の製造方法であって：
前記熱可塑性樹脂［ｐ］を表層に有する強化繊維基材［Ａ］を、前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）－３０（℃）以上、ガラス転移温度（℃）以下の状態で賦形する賦形工程；
予熱した熱硬化性樹脂［Ｂ］を、賦形した前記強化繊維基材［Ａ］に含浸し、硬化させる含浸工程；
前記熱可塑性樹脂［ｐ］がガラス転移温度（℃）未満の状態で脱型する脱型工程；
をこの順に有する繊維強化樹脂成形品の製造方法。
【発明の効果】
【０００９】
本発明によれば、高耐熱性熱可塑性樹脂層を表層に有する繊維強化樹脂成形品を、ＲＴＭによって高い生産性で製造することができる。
【図面の簡単な説明】
【００１０】

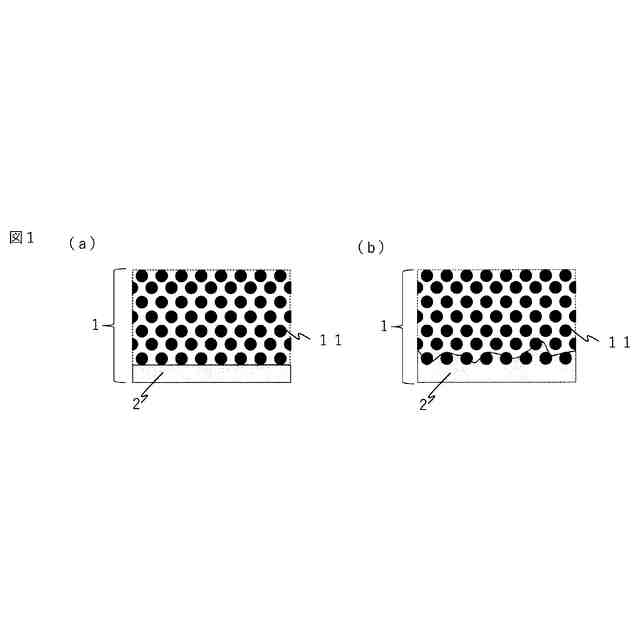

熱可塑性樹脂［ｐ］を表層に有する強化繊維基材［Ａ］の断面模式図

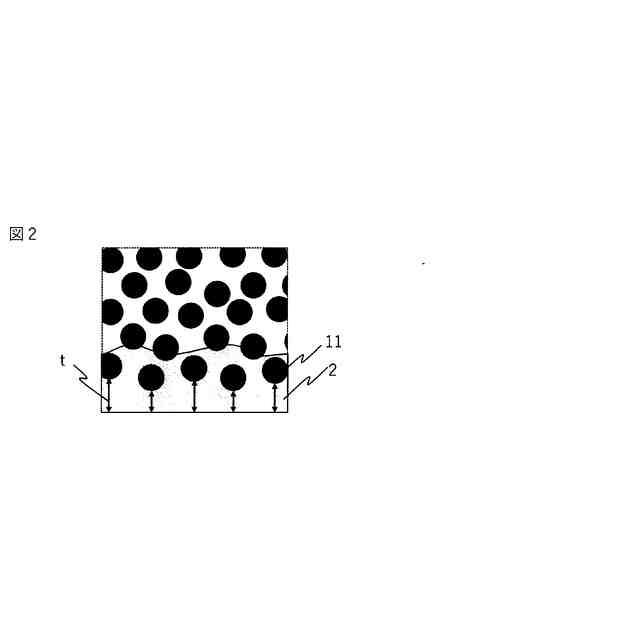

表層の熱可塑性樹脂［ｐ］の厚みを測定する方法を示した断面模式図

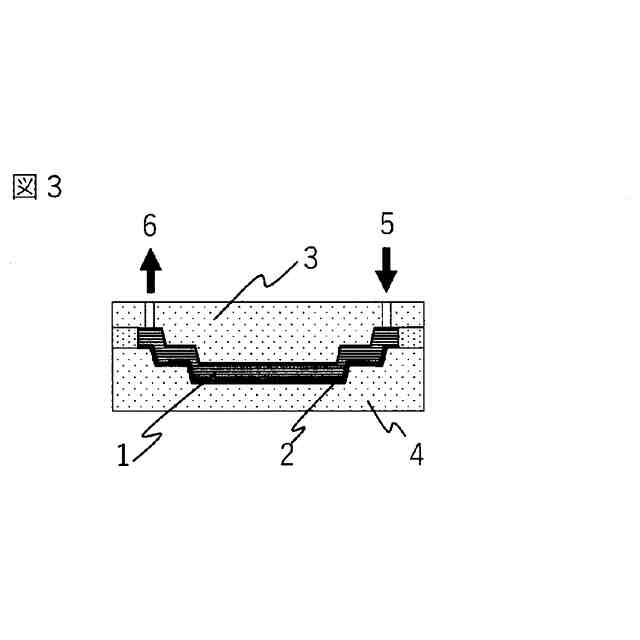

本発明の製造方法の成形型を用いた実施形態を説明するための模式図
【発明を実施するための形態】

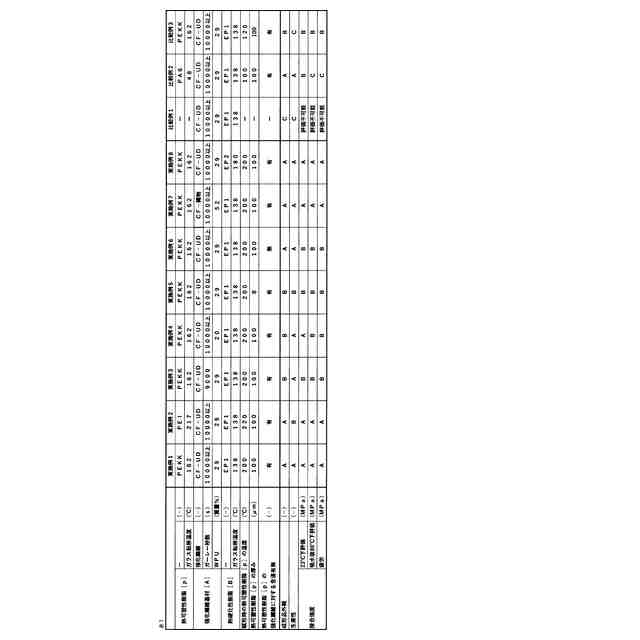

（【００１１】以降は省略されています）
