特許ウォッチ

公開番号2025159852
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062665
出願日2024-04-09
発明の名称顆粒状ポリエステルアミドの製造方法
出願人東レ株式会社
代理人
主分類C08G 69/44 20060101AFI20251015BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】
ハンドリング性が良く、精製が容易な顆粒状ポリエステルアミドを得ること
【解決手段】
以下の工程1及び工程2を含む顆粒状ポリエステルアミドの製造方法であって、媒体の37.8℃における動粘度が40mm²/s～200mm²/sであり、分散液が分散助剤を含まない、顆粒状ポリエステルアミドの製造方法。
(工程1)ラクタム、塩基性重合触媒、及び媒体を混合し、ラクタム及びラクタムアニオンが液滴状に分散した分散液を調製する工程
(工程2)前記分散液に、ラクトンを添加し重合を開始する工程であって、ラクタム及びラクタムアニオンの総モル数をAモルとし、ラクトンの添加量をBモルとすると、(B/A)×100が1.5～40.0である工程
【選択図】なし
特許請求の範囲【請求項１】
以下の工程１及び工程２を含む顆粒状ポリエステルアミドの製造方法であって、媒体の３７．８℃における動粘度が４０ｍｍ
２
／ｓ～２００ｍｍ
２
／ｓであり、分散液が分散助剤を含まない、顆粒状ポリエステルアミドの製造方法。
（工程１）ラクタム、塩基性重合触媒、及び媒体を混合し、ラクタム及びラクタムアニオンが液滴状に分散した分散液を調製する工程
（工程２)前記分散液に、ラクトンを添加し重合を開始する工程であって、ラクタム及びラクタムアニオンの総モル数をＡモルとし、ラクトンの添加量をＢモルとすると、（Ｂ／Ａ）×１００が１．５～４０．０である工程
続きを表示（約 440 文字）【請求項２】
前記（Ｂ／Ａ）×１００が３．０～３０．０である、請求項１に記載の顆粒状ポリエステルアミドの製造方法。
【請求項３】
ラクタムがγ－ブチロラクタムである、請求項１または２に記載の顆粒状ポリエステルアミドの製造方法。
【請求項４】
ラクトンがε－カプロラクトンである、請求項１～３のいずれかに記載の顆粒状ポリエステルアミドの製造方法。
【請求項５】
請求項１～４のいずれかに記載の顆粒状ポリエステルアミドの製造方法で得られる、顆粒状ポリエステルアミド。
【請求項６】
請求項５に記載の顆粒状ポリエステルアミドからなる、成形品。
【請求項７】
請求項５に記載の顆粒状ポリエステルアミドからなる、粒子。
【請求項８】
請求項５に記載の顆粒状ポリエステルアミドからなる、フィルム。
【請求項９】
請求項５に記載の顆粒状ポリエステルアミドからなる、繊維。

発明の詳細な説明【技術分野】
【０００１】
本発明は、顆粒状ポリエステルアミドの製造方法、顆粒状ポリエステルアミド、並びに顆粒状ポリエステルアミドからなる成形品、粒子、フィルム、および繊維に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
自然環境への負荷を低減できる観点から、機械強度の高い生分解性樹脂が望まれている。
【０００３】
特許文献１では、生分解性樹脂でかつ機械強度の高いポリアミド４を、炭化水素系溶媒中、分散助剤を使用することで重合できることを報告している。
【０００４】
特許文献２ではポリアミド４とラクチドとを共重合しポリマーの融点を下げることで、生分解性を有するとともに低融点に由来する加工性に優れた樹脂に関して報告している。
【先行技術文献】
【特許文献】
【０００５】
特公昭３７－６７４６号公報
特開２００８－２２２７８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、特許文献１では、重合にて分散助剤を使用しているため、分散助剤を除くための精製工程や時間を必要とするため経済的な負担が大きくなる。
【０００７】
また、特許文献２はバルク重合での報告であり、得られるポリマーはハンドリング性が悪い。さらに、バルク重合にて得られたポリマーを回収・洗浄するには、ポリマーを溶解することのできる酸系溶媒やフッ素系溶媒に一度溶解するか、得られたポリマーを解砕する必要があるため経済的ではない。
【０００８】
このように、ハンドリング性に優れ、簡便な精製にて機械強度の高い生分解性樹脂を製造する方法は報告されていない。
【０００９】
そこで本発明では、これら従来技術の課題に鑑み、ハンドリング性が良く、精製が容易な顆粒状ポリエステルアミドを得ることを課題とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するために本発明の顆粒状ポリエステルアミドの製造方法は、次の構成を有する。すなわち、
（１）以下の工程１及び工程２を含む顆粒状ポリエステルアミドの製造方法であって、媒体の３７．８℃における動粘度が４０ｍｍ
２
／ｓ～２００ｍｍ
２
／ｓであり、分散液が分散助剤を含まない、顆粒状ポリエステルアミドの製造方法。
（工程１）ラクタム、塩基性重合触媒、及び媒体を混合し、ラクタム及びラクタムアニオンが液滴状に分散した分散液を調製する工程
（工程２)前記分散液に、ラクトンを添加し重合を開始する工程であって、ラクタム及びラクタムアニオンの総モル数をＡモルとし、ラクトンの添加量をＢモルとすると、（Ｂ／Ａ）×１００が１．５～４０．０である工程
（２）前記（Ｂ／Ａ）×１００が３．０～３０．０である、上記（１）に記載の顆粒状ポリエステルアミドの製造方法。
（３）ラクタムがγ－ブチロラクタムである、上記（１）または（２）に記載の顆粒状ポリエステルアミドの製造方法。
（４）ラクトンがε－カプロラクトンである、上記（１）～（３）のいずれかに記載の顆粒状ポリエステルアミドの製造方法。
（５）上記（１）～（４）のいずれかに記載の顆粒状ポリエステルアミドの製造方法で得られる、顆粒状ポリエステルアミド。
（６）上記（５）に記載の顆粒状ポリエステルアミドからなる、成形品。
（７）上記（５）に記載の顆粒状ポリエステルアミドからなる、粒子。
（８）上記（５）に記載の顆粒状ポリエステルアミドからなる、フィルム。
（９）上記（５）に記載の顆粒状ポリエステルアミドからなる、繊維。
【発明の効果】

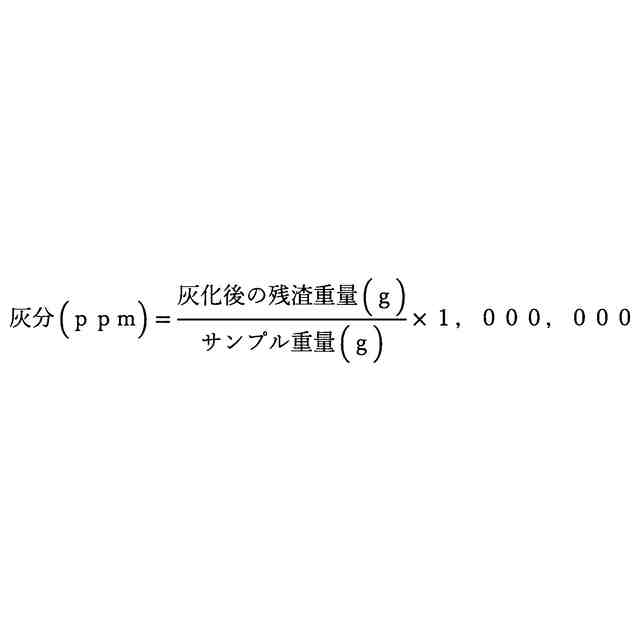

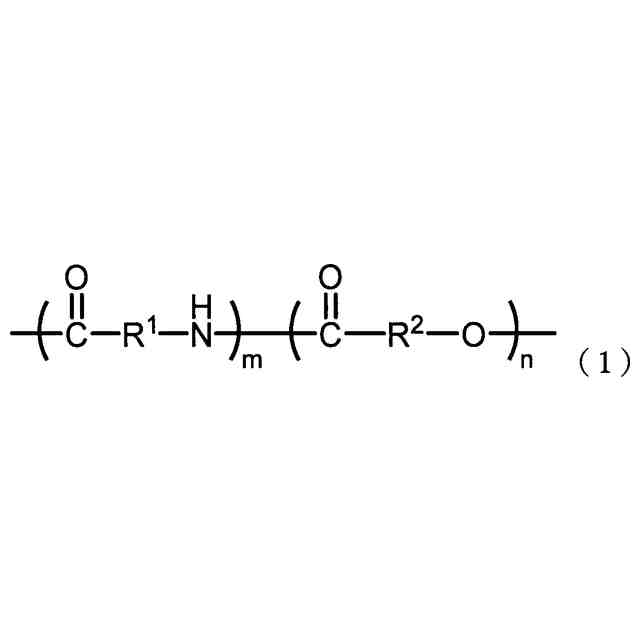

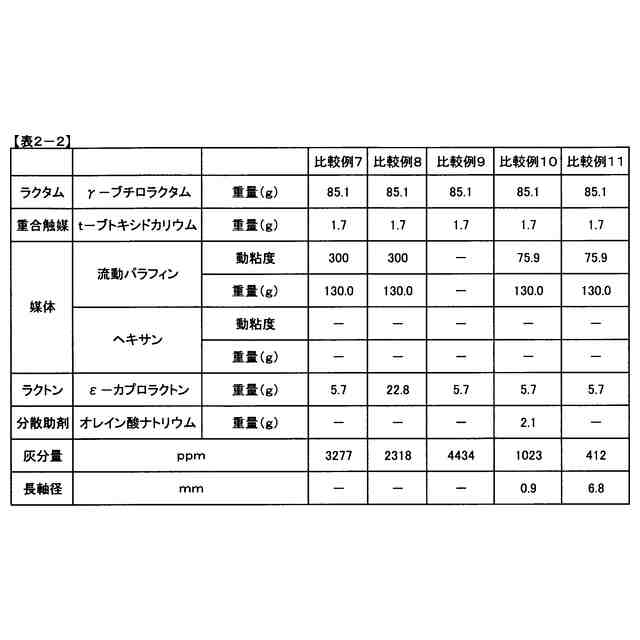

（【００１１】以降は省略されています）

関連特許
