特許ウォッチ

公開番号2025177581
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084550
出願日2024-05-24
発明の名称シート、硬化物、硬化接着物
出願人東レ株式会社
代理人
主分類C08L 79/08 20060101AFI20251128BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高い熱伝導性でありながら、せん断伸度に優れたシートを提供すること。
【解決手段】(A)シロキサン骨格を有するポリマーと(B)窒化アルミニウムフィラーを含むシートであって、(A)シロキサン骨格を有するポリマーが特定のシロキサン骨格を有し、(B)窒化アルミニウムフィラーの平均粒子径が25～80μm、比表面積が0.15～1.0m²/g、かさ密度が1.0～1.90g/cm³であることを特徴とするシート。

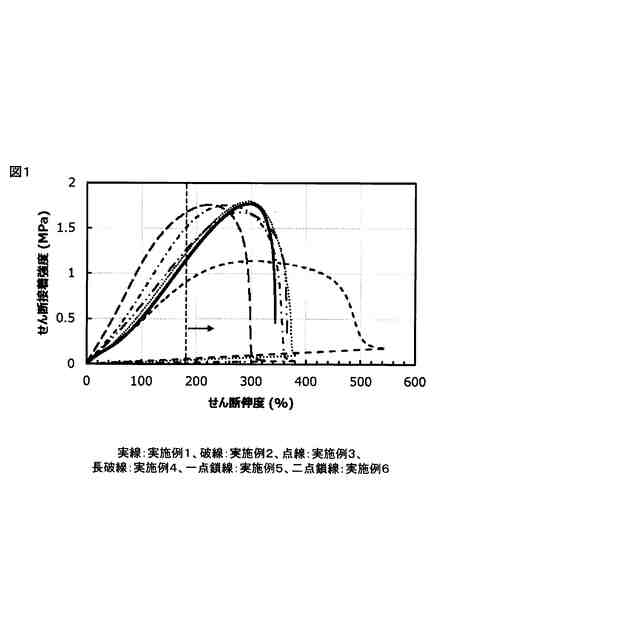

【選択図】図1
特許請求の範囲【請求項１】
（Ａ）シロキサン骨格を有するポリマーと（Ｂ）窒化アルミニウムフィラーを含むシートであって、（Ａ）シロキサン骨格を有するポリマーが一般式（１）に示すシロキサン骨格を有し、（Ｂ）窒化アルミニウムフィラーの平均粒子径が２５～８０μｍ、比表面積が０．１５～１．０ｍ
２
／ｇ、かさ密度が１．０～１．９０ｇ／ｃｍ
３
であることを特徴とするシート。

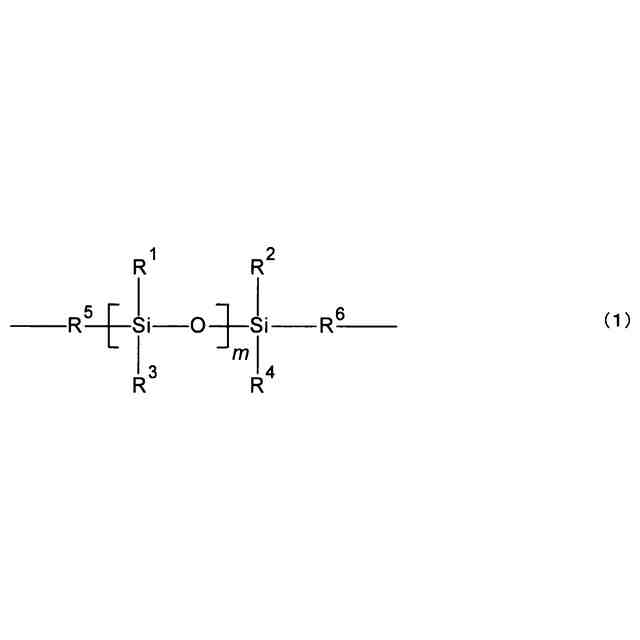

TIFF
2025177581000014.tif
32
170
一般式（１）中、Ｒ
１
～Ｒ
４
はそれぞれ同じでも異なってもよく、炭素数１～３０のアルキル基、フェニル基、またはフェノキシ基を示す。ただし、フェニル基およびフェノキシ基は炭素数１～３０のアルキル基で置換されていてもよい。ｍ個のＲ
１
およびＲ
３
はそれぞれ同じでも異なってもよい。Ｒ
５
およびＲ
６
はそれぞれ同じでも異なってもよく、炭素数１～３０のアルキレン基またはアリーレン基を示す。ただし、アリーレン基は炭素数１～３０のアルキル基で置換されていてもよい。ｍは１～１００から選択される整数である。
続きを表示（約 460 文字）【請求項２】
前記（Ａ）シロキサン骨格を有するポリマーがシロキサン骨格を有するポリイミドであることを特徴とする、請求項１に記載のシート。
【請求項３】
前記シートは、エポキシ樹脂を含有することを特徴とする、請求項１に記載のシート。
【請求項４】
前記（Ａ）シロキサン骨格を有するポリマーは、分子量が４０,０００以上１００，０００以下であることを特徴とする、請求項１に記載のシート。
【請求項５】
前記シートの２５℃での引張弾性率が、０．１ＭＰa以上１．５ＭＰa以下であることを特徴とする、請求項１に記載のシート。
【請求項６】
請求項１～５のいずれかに記載のシートを硬化した硬化物。
【請求項７】
２５℃での引張弾性率が１.０ＭＰa以上１００ＭＰa以下であることを特徴とする、請求項６に記載の硬化物。
【請求項８】
金属、請求項６に記載の硬化物、およびセラミックをこの順に有する積層体を含むことを特徴とする、硬化接着物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子部品や電子材料において好適に使用できるシートに関する。より詳しくは、放熱材料などに用いられる高熱伝導で高せん断伸度であるシートに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、電子機器の高性能化、高機能化および軽量小型化に伴い、電子回路基板に多くの電子部品が高密度に実装されている。実装されている電子部品が発熱体として作用するものが多く、これらの電子部品から発生する熱が、電子機器の安全性と性能および信頼性に悪影響を及ぼす原因となり大きな問題となっている。そこで、電子部品から発生した熱を部品や回路基板から筐体やヒートシンクにロスなく伝える高熱伝導性シートの需要が大きくなっている。
【０００３】
高熱伝導性シートに用いられる材料としては、エポキシ樹脂などの熱硬化性樹脂に、放熱性の高い無機フィラーを添加して熱伝導率を高くしたシートが提案されている（例えば、特許文献１参照）。また、ポリイミド樹脂を含む接着剤においても、放熱性の高い無機フィラーの添加により熱伝導性、耐熱性、接着性を改善した接着剤組成物が提案されている（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－５９８２５号公報
特開２０１０－８４０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の樹脂組成物を用いたシートは、熱伝導率向上のため、窒化アルミニウムフィラーなどの無機フィラーを多く含有すると樹脂中での無機フィラーの分散性が悪くなり、熱伝導率は高くなるが、引張弾性率が高くなり、せん断伸度が小さくなり、半導体などの冷熱サイクル試験で剥離する課題があった。
【０００６】
そこで本発明は、特定の表面状態である窒化アルミニウムフィラーを使用することで高い熱伝導性でありながら、幅広い温度域で高いせん断伸度を示すシートを提供することを目的とする。
【課題を解決するための手段】
【０００７】
かかる課題を解決するために、本発明の本旨とするところは、（Ａ）シロキサン骨格を有するポリマーと（Ｂ）窒化アルミニウムフィラーを含むシートであって、（Ａ）シロキサン骨格を有するポリマーが一般式（１）に示すシロキサン骨格を有し、（Ｂ）窒化アルミニウムフィラーの平均粒子径が２５～８０μｍ、比表面積が０．１５～１．０ｍ
２
／ｇ、かさ密度が１．０～１．９０ｇ/ｃｍ
３
であることを特徴とするシートである。
【０００８】
TIFF
2025177581000002.tif
36
168
【０００９】
一般式（１）中、Ｒ
１
～Ｒ
４
はそれぞれ同じでも異なってもよく、炭素数１～３０のアルキル基、フェニル基またはフェノキシ基を示す。ただし、フェニル基およびフェノキシ基は炭素数１～３０のアルキル基で置換されていてもよい。ｍ個のＲ
１
およびＲ
３
はそれぞれ同じでも異なってもよい。Ｒ
５
およびＲ
６
はそれぞれ同じでも異なってもよく、炭素数１～３０のアルキレン基またはアリーレン基を示す。ただし、アリーレン基は炭素数１～３０のアルキル基で置換されていてもよい。ｍは１～１００から選択される整数である。
【発明の効果】
【００１０】
本発明によれば、特定の表面状態の窒化アルミニウムフィラーの使用により、高い熱伝導性でありながら、せん断方向への伸びが大きく基材との剥離が少ないシートを得ることができる。
【図面の簡単な説明】

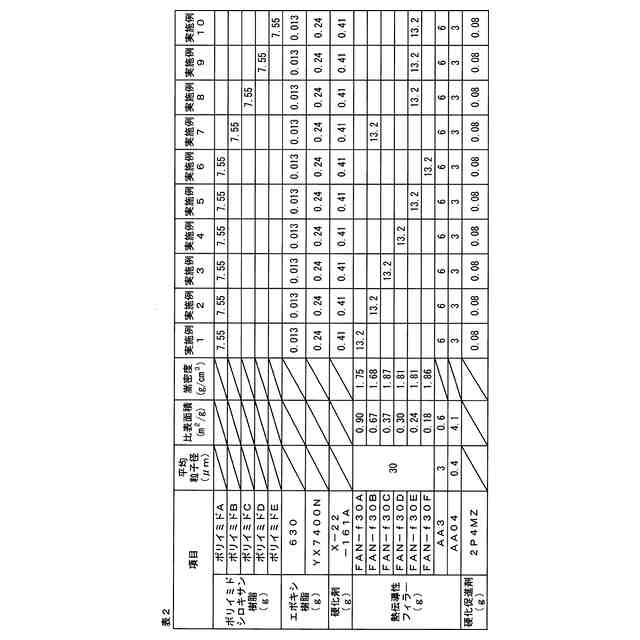

（【００１１】以降は省略されています）

関連特許
