発明の名称セパレータ
出願人株式会社FTS
代理人個人,個人
主分類B29C 48/325 20190101AFI20250123BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】ダイ凹部や隣接するセパレータ等との接触面積を減少させ、セパレータ間等に溶融樹脂が入り込んだ場合にも軸方向や径方向に回転することを防止するセパレータを提供する。

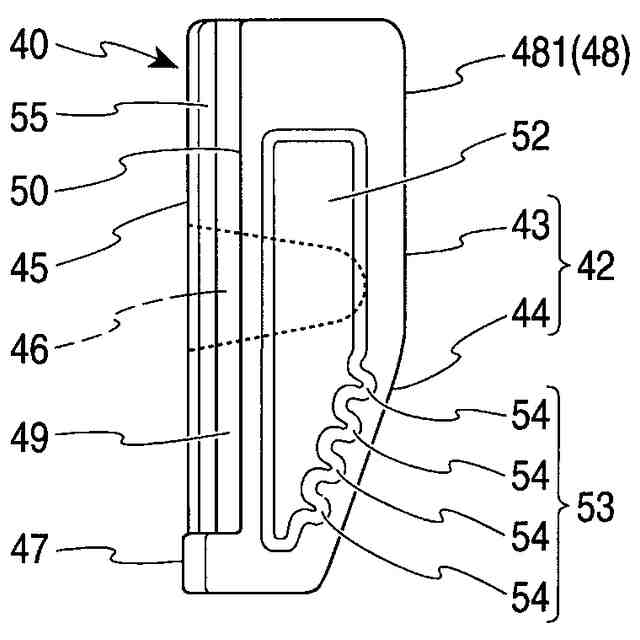

【解決手段】円筒状のダイ20と、ダイ20との間に溶融樹脂の流路を形成するコア30を備える成形装置において、ダイ20に形成されるダイ凹部23に収容され、ダイ20の軸方向に移動可能に複数取付けられるセパレータ40であって、セパレータ40は、コア30側に位置するセパレータ内周面42と、コア30側とは反対側に位置するセパレータ外周面45と、セパレータ内周面42とセパレータ外周面45に連結する2面のセパレータ側面48を有し、セパレータ側面48の少なくとも一方には、セパレータ側面48の表面から窪んだセパレータ側面凹部52が形成されている。
【選択図】図5
特許請求の範囲【請求項１】
円筒状のダイと、前記ダイの内側に配置され、前記ダイの軸方向に移動可能であり、前記ダイとの間に溶融樹脂の流路を形成するコアを備える成形装置において、前記ダイの径方向に、環状に、且つ前記ダイの軸方向の一方の端部側に開口して形成されるダイ凹部に収容され、前記ダイの軸方向に移動可能に複数取付けられるセパレータであって、

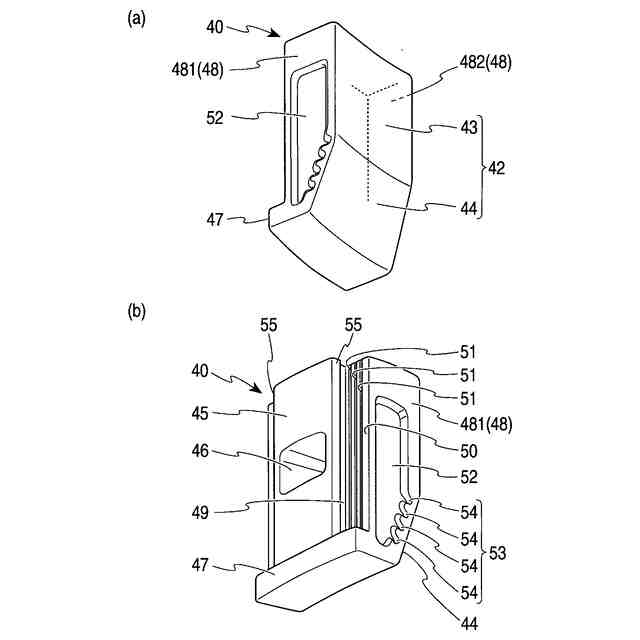

前記セパレータは、前記コア側に位置するセパレータ内周面と、前記コア側とは反対側に位置するセパレータ外周面と、前記セパレータ内周面と前記セパレータ外周面に連結する２面のセパレータ側面を有し、
前記セパレータ側面の少なくとも一方には、前記セパレータ側面の表面から窪んだセパレータ側面凹部が形成されていることを特徴とするセパレータ。
続きを表示（約 940 文字）【請求項２】
前記セパレータ内周面には、前記ダイから露出し、前記コアのコア拡径部に相対するセパレータ傾斜面が形成され、
前記セパレータ側面凹部において前記セパレータ傾斜面に対応する部分には、前記セパレータ側面凹部に連結し、前記セパレータ内周面方向に拡がるセパレータ側面凹部拡張部が形成され、
前記セパレータ側面凹部拡張部は、前記セパレータ内周面方向に突き出た複数の凸状部から構成される請求項１に記載のセパレータ。
【請求項３】
円筒状のダイと、前記ダイの内側に配置され、前記ダイの軸方向に移動可能であり、前記ダイとの間に溶融樹脂の流路を形成するコアを備える成形装置において、前記ダイの径方向に、環状に、且つ前記ダイの軸方向の一方の端部側に開口して形成されるダイ凹部に収容され、前記ダイの軸方向に移動可能に複数けられるセパレータであって、

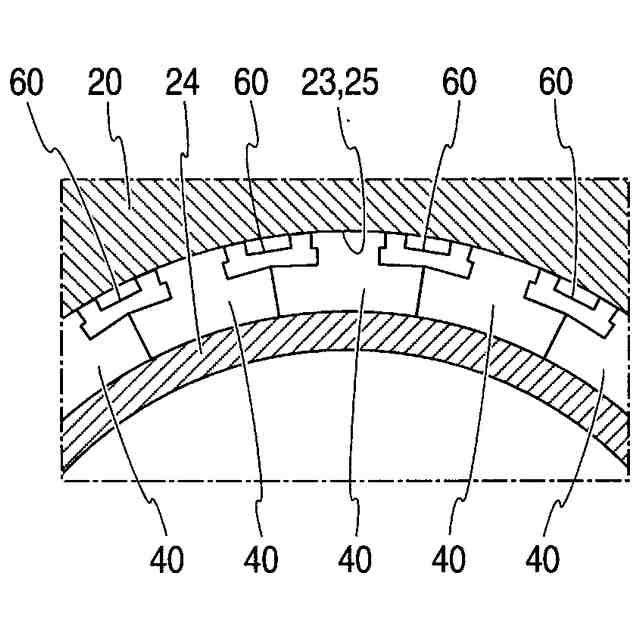

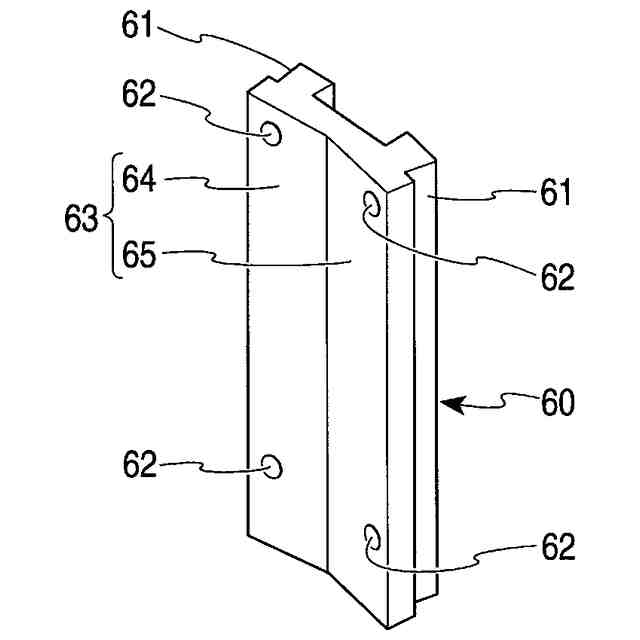

前記ダイ凹部において前記コア側とは反対側に位置するダイ凹部外周面には、前記セパレータの前記ダイの軸方向の移動を案内するガイドレールを備え、
前記セパレータの前記コア側とは反対側に位置するセパレータ外周面の両端部には、前記ガイドレールに当接するセパレータ端部凹部が形成され、前記セパレータ端部凹部には、前記ダイの軸方向と略平行に溝部が形成されていることを特徴とするセパレータ。
【請求項４】
円筒状のダイと、前記ダイの内側に配置され、前記ダイの軸方向に移動可能であり、前記ダイとの間に溶融樹脂の流路を形成するコアを備える成形装置において、前記ダイの径方向に、環状に、且つ前記ダイの軸方向の一方の端部側に開口して形成されるダイ凹部に収容され、前記ダイの軸方向に移動可能に複数けられるセパレータであって、
前記セパレータは、前記コア側に位置するセパレータ内周面と、前記コア側とは反対側に位置するセパレータ外周面と、前記セパレータ内周面と前記セパレータ外周面に連結する２面のセパレータ側面を有し、
前記セパレータ外周面の前記ダイの軸方向下流側の先端部分又はその近傍には、前記セパレータ外周面から突出するセパレータ外周面突出部が形成されていることを特徴とするセパレータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、円筒状のダイと、ダイの内側に配置され、ダイの軸方向に移動可能であり、ダイとの間に溶融樹脂の流路を形成するコアを備える成形装置において、ダイの径方向に環状に、且つダイの軸方向の一方の端部側に開口して形成されるダイ凹部に複数収容され、ダイの軸方向に移動可能に取付けられるセパレータに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】

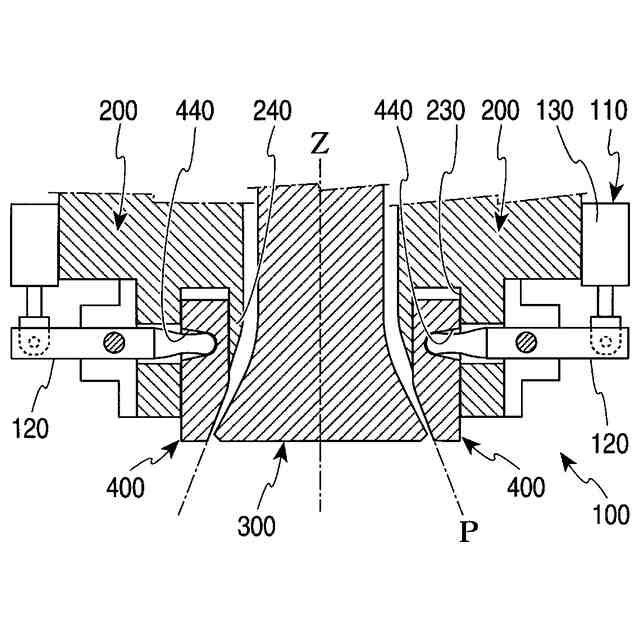

特許文献１には、図７に示すように、円筒状のダイ２００と、ダイ２００の内側に配置され、ダイ２００に対しダイ２００の軸方向に相対移動可能で、ダイ２００との間に溶融樹脂の流路を形成するコア３００と、ダイ２００に溶融樹脂の流れ方向の下流側へ開口して設けられたダイ凹部２３０にダイ２００の径方向に収容され、軸方向にスライド可能な複数のセパレータ４００と、ダイ凹部２３０の内壁の一部を成しセパレータ４００に対しコア３００側に位置してダイ２００から溶融樹脂の流れ方向の下流側へ向けて厚みが漸減するように延出される壁部２４０と、セパレータ４００におけるコア３００側と反対側の面に形成され径方向の外側に向かって広がるか又は径方向に沿う形状であるセパレータ凹部４４０を含み、セパレータ４００を軸方向にスライドさせるロッド１２０、アクチュエータ１３０を含むスライド機構１１０と、を有し、壁部２４０は、流路を流れる溶融樹脂に押されると径方向外側へ弾性的に撓み可能である成形装置１００が記載されている。
【０００３】
特許文献１では、ダイ２００に形成された、ダイ凹部２３０の内壁の一部を成す壁部２４０は、セパレータ４００に対してコア３００側に位置しているので、セパレータ４００のコア側への移動が、壁部２４０により制限される。この壁部２４０は、ダイ２００から下流側に厚みが漸減するように延出されており、しかも、流路を流れる溶融樹脂に押されると径方向外側へ弾性的に撓み可能であるので、壁部２４０は、径方向外側へ撓み変形するとセパレータ４００に押し付けられ、壁部２４０とセパレータ４００の間での隙間の発生を抑制でき、この隙間からの溶融樹脂の流出を抑制することができる。
【先行技術文献】
【特許文献】
【０００４】
特許６９２７８６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

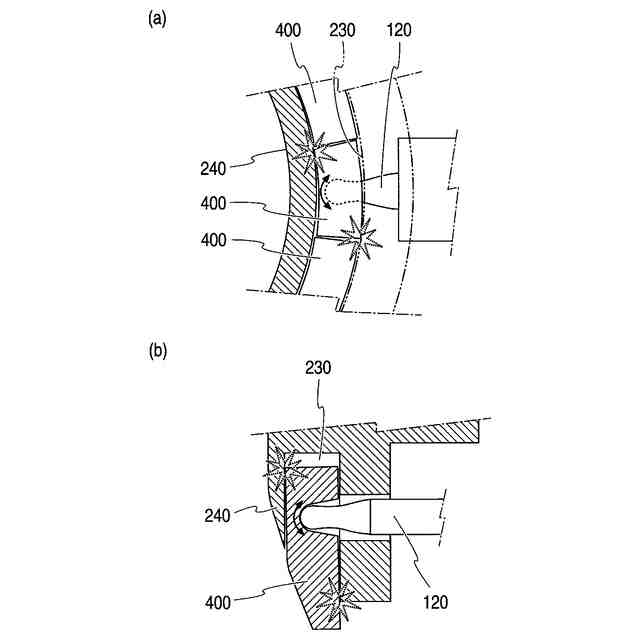

特許文献１に記載された構造では、依然として環状に複数配置されるセパレータ４００間に溶融樹脂が入り込む。その結果、図８（ａ）と図８（ｂ）に示すように、セパレータ４００間に入り込んだ溶融樹脂により、セパレータ４００間の隙間が変化し、ダイ凹部２３０内でセパレータ４００が軸方向や径方向に回転してダイ凹部２３０と干渉する。その結果、セパレータ４００をダイ凹部２３０内で軸方向に移動させることが難しくなり、流路の幅を調整することが難しくなる。
【０００６】
又、セパレータ４００間に入り込んだ溶融樹脂は、成形装置１００を分解して除去する必要があり、分解と除去の工程は、成形工程の効率を低下させる。
本発明は、ダイ凹部や隣接するセパレータ等との接触面積を減少させ、接触時の動きをスムーズにすると共に、セパレータ間やセパレータと壁部との間に溶融樹脂が入り込んだ場合にも、ダイ凹部内でセパレータが軸方向や径方向に回転することを防止し、セパレータをダイ凹部内で軸方向に移動させることにより流路の幅を調整することを可能とし、併せて、溶融樹脂除去のための成形装置の分解頻度を減らすことにより、成形工程の効率化を図ることを目的とするものである。
【課題を解決するための手段】
【０００７】
上記課題を解決するために請求項１の本発明は、円筒状のダイと、ダイの内側に配置され、ダイの軸方向に移動可能であり、ダイとの間に溶融樹脂の流路を形成するコアを備える成形装置において、ダイの径方向に、環状に、且つダイの軸方向の一方の端部側に開口して形成されるダイ凹部に収容され、ダイの軸方向に移動可能に複数取付けられるセパレータであって、セパレータは、コア側に位置するセパレータ内周面と、コア側とは反対側に位置するセパレータ外周面と、セパレータ内周面とセパレータ外周面に連結する２面のセパレータ側面を有し、セパレータ側面の少なくとも一方には、セパレータ側面の表面から窪んだセパレータ側面凹部が形成されていることを特徴とするセパレータである。
【０００８】
請求項１の本発明では、セパレータは、コア側に位置するセパレータ内周面と、コア側とは反対側に位置するセパレータ外周面と、セパレータ内周面とセパレータ外周面に連結する２面のセパレータ側面を有し、セパレータ側面の少なくとも一方には、セパレータ側面の表面から窪んだセパレータ側面凹部が形成されているので、隣接するセパレータのセパレータ側面と接触する場合に、接触面積を小さくすることができる。又、溶融樹脂がセパレータ間に入り込んだ場合には、溶融樹脂がセパレータ側面凹部に入り込むことにより、セパレータ間の隙間を維持することができる。
【０００９】
その結果、セパレータがダイ凹部内で軸方向や径方向に回転することを抑制するとともに、ダイ凹部との干渉、セパレータ間の干渉を抑制することができるので、セパレータをダイの軸方向にスムーズに移動させることができ、流路の幅を精度よく調整することができる。又、溶融樹脂除去のための成形装置の分解頻度を減らすことができるので、成形工程の効率化を図ることができる。
【００１０】
請求項２の本発明は、請求項１の発明において、セパレータ内周面には、ダイから露出し、コアのコア拡径部に相対するセパレータ傾斜面が形成され、セパレータ側面凹部においてセパレータ傾斜面に対応する部分には、セパレータ側面凹部に連結し、セパレータ内周面方向に拡がるセパレータ側面凹部拡張部が形成され、セパレータ側面凹部拡張部は、セパレータ内周面方向に突き出た複数の凸状部から構成されるセパレータである。
（【００１１】以降は省略されています）
