公開番号2025001172
公報種別公開特許公報(A)
公開日2025-01-08
出願番号2023100623
出願日2023-06-20
発明の名称ノズルおよび熱風溶接機
出願人個人
代理人個人,個人
主分類B29C 65/10 20060101AFI20241225BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】容易に溶接できる、熱風溶接機のノズルを提供する。
【解決手段】熱風溶接機のノズルであって、
熱風を吹き出す先端部を有し、外力によって曲げることができる流路と、
前記先端部の近傍に設けられた操作部と、を備え、
前記操作部を動かすことで前記先端部の向きを変更可能であることを特徴とするノズル。
前記操作部は、前記先端部近傍に接続された一端から、前記熱風溶接機の本体近傍まで他端が伸びている、ノズル。
前記流路は、前記熱風溶接機の本体に接続された直線部を有する、ノズル。
前記直線部に設けられ、前記操作部へ伸びる延伸部と、
前記延伸部に接続され、前記操作部を支える支持部と、をさらに有する、ノズル。

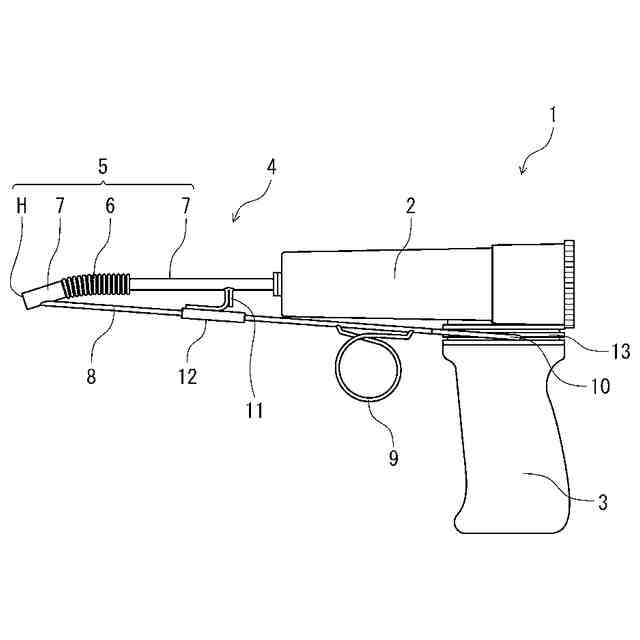

【選択図】図1

特許請求の範囲【請求項１】
熱風溶接機のノズルであって、
熱風を吹き出す先端部を有し、外力によって曲げることができる流路と、
前記先端部の近傍に設けられた操作部と、を備え、
前記操作部を動かすことで前記先端部の向きを変更可能であることを特徴とするノズル。
続きを表示（約 410 文字）【請求項２】
前記操作部は、前記先端部近傍に接続された一端から、前記熱風溶接機の本体近傍まで他端が伸びている、請求項１に記載のノズル。
【請求項３】
前記流路は、前記熱風溶接機の本体に接続された直線部を有する、請求項２に記載のノズル。
【請求項４】
前記直線部に設けられ、前記操作部へ伸びる延伸部と、
前記延伸部に接続され、前記操作部を支える支持部と、をさらに有する、請求項３に記載のノズル。
【請求項５】
前記支持部は、一端から他端まで貫通した中空構造を有し、
前記操作部は、前記支持部の前記中空構造を通っている、請求項４に記載のノズル。
【請求項６】
前記操作部は、前記先端部に対して回転可能に取り付けられている、請求項１に記載のノズル。
【請求項７】
請求項１～６のいずれか一項に記載のノズルを備える、熱風溶接機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ノズルおよび熱風溶接機に関する。
続きを表示（約 770 文字）【背景技術】
【０００２】
本技術分野の背景技術として、特開２０１８－１９３７５８号公報（特許文献１）がある。この公報には、「側壁に凹凸部を有しているノズルを備える熱風溶接機」が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１９３７５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
利用者は熱風溶接を容易にできないおそれがあった。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、例えば以下の構成を採用する。
熱風溶接機のノズルであって、
熱風を吹き出す先端部を有し、外力によって曲げることができる流路と、
前記先端部の近傍に設けられた操作部と、を備え、
前記操作部を動かすことで前記先端部の向きを変更可能である、ノズル。
【０００６】
前記操作部は、前記先端部近傍に接続された一端から、前記熱風溶接機の本体近傍まで他端が伸びている、ノズル。
【０００７】
前記流路は、前記熱風溶接機の本体に接続された直線部を有する、ノズル。
【０００８】
前記直線部に設けられ、前記操作部へ伸びる延伸部と、
前記延伸部に接続され、前記操作部を支える支持部と、をさらに有する、ノズル。
【０００９】
前記支持部は、一端から他端まで貫通した中空構造を有し、
前記操作部は、前記支持部の前記中空構造を通っている、ノズル。
【００１０】
前記操作部は、前記先端部に対して回転可能に取り付けられている、ノズル。
（【００１１】以降は省略されています）
