公開番号2025044514
公報種別公開特許公報(A)
公開日2025-04-02
出願番号2023152117
出願日2023-09-20
発明の名称射出成形機
出願人株式会社不二越
代理人個人,個人
主分類B29C 45/53 20060101AFI20250326BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】可塑化された成形材料の停留を安定的に抑制することができる射出成形機を提供する。

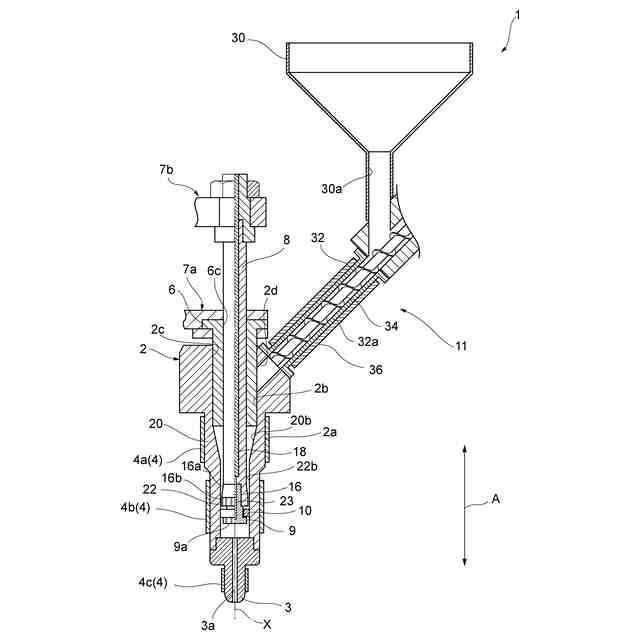

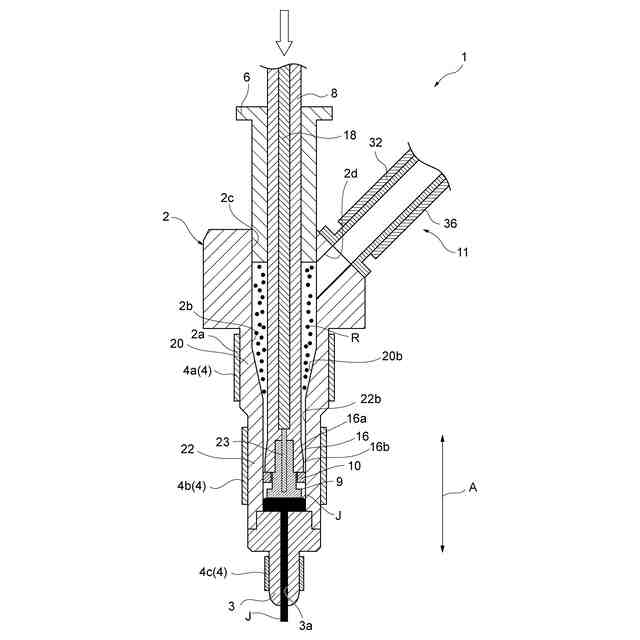

【解決手段】射出成形機1は、一方向に延在する中空のバレル2と、バレル2の一方向における一端側に設けられ、バレル2内で可塑化した成形材料を射出するノズル3と、バレル2の内部に供給された成形材料をノズル3側へ押し出す押出部6と、押出部6を貫通して一方向に延在するロッド8と、ロッド8におけるノズル3側の端部に設けられたヘッド9と、ロッド8の内部に設けられ、一方向に延在する内部加熱部18と、内部加熱部19と接触しつつ一方向に沿ってヘッド9の内部に軸方向に延在し、一方向に沿った表面において一方向に延びる溝41が形成されており、ヘッド9よりも熱膨張率が高い伝熱部材23と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
一方向に延在する中空のバレルと、
前記バレルの前記一方向における一端側に設けられ、前記バレル内で可塑化した成形材料を射出するノズルと、
前記バレルの内部に供給された前記成形材料を前記ノズル側へ押し出す押出部と、
前記押出部を貫通して前記一方向に延在するロッドと、
前記ロッドにおける前記ノズル側の端部に設けられたヘッドと、
前記ロッドの内部に設けられ、前記一方向に延在する内部加熱部と、

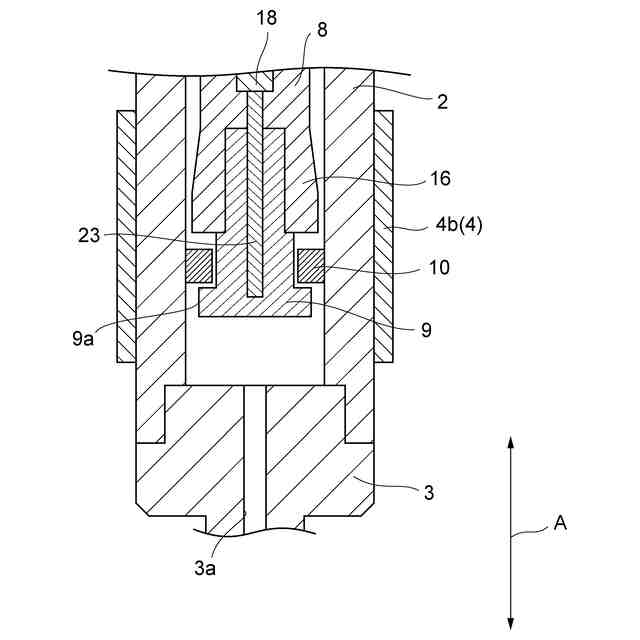

前記内部加熱部と接触しつつ前記一方向に沿って前記ヘッドの内部まで延在し、前記一方向に沿った表面において前記一方向に延びる溝が形成されており、前記ヘッドよりも熱膨張率が高い伝熱部材と、
を備えることを特徴とする射出成形機。
続きを表示（約 380 文字）【請求項２】

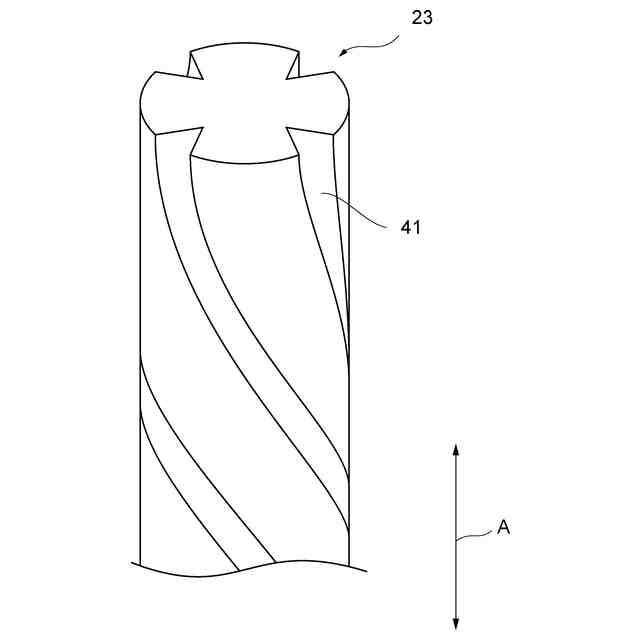

前記伝熱部材において、前記溝は、前記一方向に延在する前記伝熱部材の表面において螺旋状に前記一方向へ延びることを特徴とする請求項１に記載の射出成形機。
【請求項３】
前記伝熱部材は、前記一方向に沿って細長な円柱形状であり、周方向に等しい間隔において複数の前記溝が形成されていることを特徴とする請求項１又は２に記載の射出成形機。
【請求項４】
前記溝は、前記伝熱部材が延在する方向と垂直な断面において、前記溝を構成する２つの壁面が前記伝熱部材の中心軸側で互いに接触しており、径方向の外側に向かって２つの前記壁面の間隔が広がる形状を有していることを特徴とする請求項１又は２に記載の射出成形機。
【請求項５】
前記伝熱部材は、前記ヘッドよりも熱伝導率が高いことを特徴とする請求項１又は２に記載の射出成形機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形機に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば自動車等の部品の中には、射出成形機が用いられ樹脂原料等の成形材料が射出されることによって成形されているものがある。
【０００３】
特許文献１においては、成形材料を射出するための射出部へ熱源からの熱が伝熱されることが開示されている。また、特許文献２においては、トーピード先端部へ熱源から熱が伝熱されることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－７９１４５号公報
特開２００８－１４３１５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、射出成形機においては、内部で成形材料を可塑化して射出するが、可塑化された成形材料の温度が低下する部分で流動性が低下し、可塑化された成形材料が停留する可能性がある。もし可塑化された成形材料が停留した場合には熱劣化が促進され、固着等が発生し、成形品に影響を及ぼす可能性がある。例えば特許文献１や特許文献２の方法によって可塑化された成形材料の温度低下が抑制されると考えられるが、可塑化された成形材料の温度が低下し易い箇所に対してより安定的に伝熱することが望まれる。
【０００６】
上記課題に鑑み、本発明は、可塑化された成形材料の停留を安定的に抑制することができる射出成形機を提供することを目的とする。
【課題を解決するための手段】
【０００７】

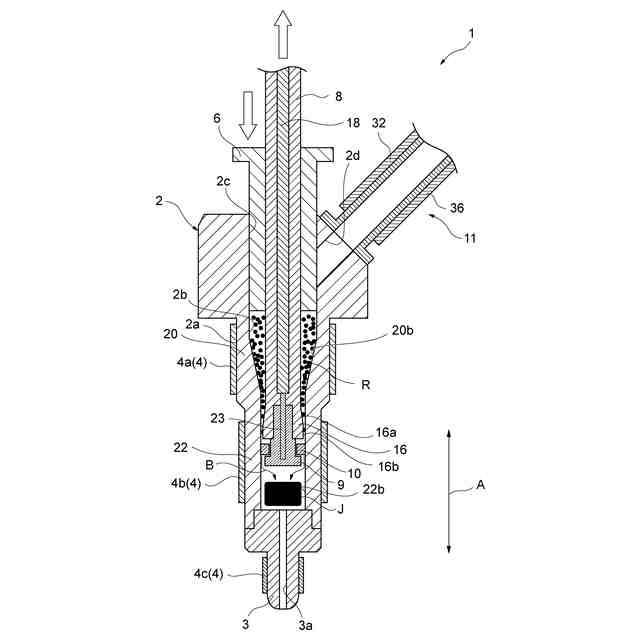

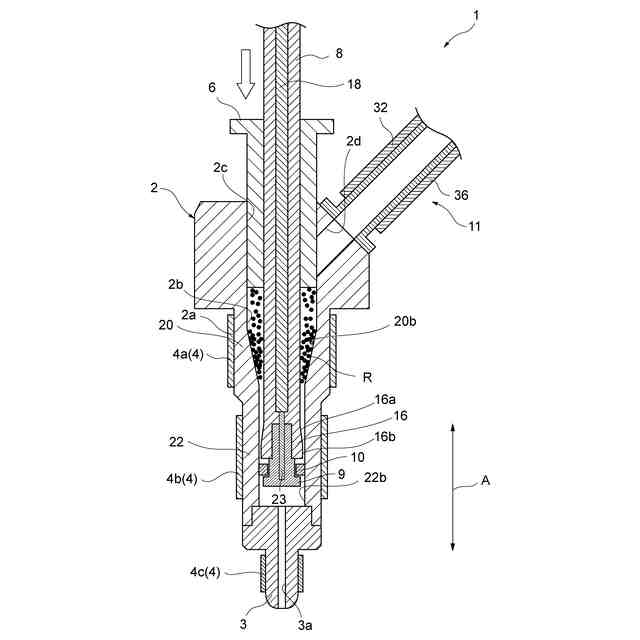

上記課題を解決するために、本発明に係る射出成形機は、一方向に延在する中空のバレルと、前記バレルの前記一方向における一端側に設けられ、前記バレル内で可塑化した成形材料を射出するノズルと、前記バレルの内部に供給された前記成形材料を前記ノズル側へ押し出す押出部と、前記押出部を貫通して前記一方向に延在するロッドと、前記ロッドにおける前記ノズル側の端部に設けられたヘッドと、前記ロッドの内部に設けられ、前記一方向に延在する内部加熱部と、前記内部加熱部と接触しつつ前記一方向に沿って前記ヘッドの内部まで延在し、前記一方向に沿った表面において前記一方向に延びる溝が形成されており、前記ヘッドよりも熱膨張率が高い伝熱部材と、を備える。
【０００８】
また、前記伝熱部材において、前記溝は、前記一方向に延在する前記伝熱部材の表面において螺旋状に前記一方向へ延びる。
【０００９】
また、前記伝熱部材は、前記一方向に沿って細長な円柱形状であり、周方向に等しい間隔において複数の前記溝が形成されている。
【００１０】
また、前記溝は、前記伝熱部材が延在する方向と垂直な断面において、前記溝を構成する２つの壁面が前記伝熱部材の中心軸側で互いに接触しており、径方向の外側に向かって２つの前記壁面の間隔が広がる形状を有している。
（【００１１】以降は省略されています）
