公開番号2025051932
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023160691
出願日2023-09-25
発明の名称射出成形機
出願人住友重機械工業株式会社
代理人個人,個人
主分類B29C 45/03 20060101AFI20250328BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】フレキシブル保持具の意図しない変形を抑制する、技術を提供する。
【解決手段】射出成形機は、線状体を保持するフレキシブル保持具と、第1方向の回転によって前記フレキシブル保持具を巻き取り、前記第1方向とは反対方向である第2方向の回転によって前記フレキシブル保持具を巻き出す回転盤と、前記回転盤から離隔した前記フレキシブル保持具を前記回転盤に接近するように押し戻す第1ガイドと、を備える。
【選択図】図8
特許請求の範囲【請求項１】
線状体を保持するフレキシブル保持具と、
第１方向の回転によって前記フレキシブル保持具を巻き取り、前記第１方向とは反対方向である第２方向の回転によって前記フレキシブル保持具を巻き出す回転盤と、
前記回転盤から離隔した前記フレキシブル保持具を前記回転盤に接近するように押し戻す第１ガイドと、
を備える、射出成形機。
続きを表示（約 1,000 文字）【請求項２】
線状体を保持するフレキシブル保持具と、
第１方向の回転によって前記フレキシブル保持具を巻き取り、前記第１方向とは反対方向である第２方向の回転によって前記フレキシブル保持具を巻き出す回転盤と、
前記回転盤の前記第１方向の回転時に前記フレキシブル保持具に接触することなく、前記回転盤の前記第２方向の回転時に前記フレキシブル保持具に接触する第１ガイドと、
を備える、射出成形機。
【請求項３】
前記フレキシブル保持具に接触する第２ガイドを備え、
前記第１ガイドは、前記第２ガイドよりも、前記回転盤の近くに設けられる、請求項１又は２に記載の射出成形機。
【請求項４】
線状体を保持するフレキシブル保持具と、
第１方向に回転することで前記フレキシブル保持具を巻き取り、前記第１方向とは反対方向である第２方向に回転することで前記フレキシブル保持具を巻き出す回転盤と、
前記フレキシブル保持具に接触する第１ガイドと、
前記フレキシブル保持具に接触する第２ガイドと、
を備え、
前記第１ガイドは、前記第２ガイドよりも、前記回転盤の近くに設けられる、射出成形機。
【請求項５】
前記第１ガイドは、前記回転盤に沿って湾曲する湾曲部と、前記湾曲部の少なくとも一端に設けられるテーパー部と、を有し、
前記テーパー部は、前記湾曲部から離れるほど、前記回転盤から離れる、請求項１、２及び４のいずれか１項に記載の射出成形機。
【請求項６】
線状体を保持するフレキシブル保持具と、
第１方向に回転することで前記フレキシブル保持具を巻き取り、前記第１方向とは反対方向である第２方向に回転することで前記フレキシブル保持具を巻き出す回転盤と、
前記フレキシブル保持具に接触する第１ガイドと、
を備え、
前記第１ガイドは、前記回転盤に沿って湾曲する湾曲部と、前記湾曲部の少なくとも一端に設けられるテーパー部と、を有し、
前記テーパー部は、前記湾曲部から離れるほど、前記回転盤から離れる、射出成形機。
【請求項７】
前記フレキシブル保持具の外部から内部に向けて前記線状体を導く第３ガイドを備える、請求項１、２、４及び６のいずれか１項に記載の射出成形機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、射出成形機に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１の射出成形機は、線状体を保持するフレキシブル保持具と、第１方向の回転によってフレキシブル保持具を巻き取り、第１方向とは反対方向である第２方向の回転によってフレキシブル保持具を巻き出す回転盤と、を備える。線状体は、例えば配線または配管である。フレキシブル保持具は、例えばケーブルベア（登録商標）である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－８２４０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
回転盤は、第２方向の回転によって、フレキシブル保持具を巻き出す。巻き出し時には、巻き取り時とは異なり、張力がフレキシブル保持具に作用しない。それゆえ、フレキシブル保持具５００が弛むことがある。フレキシブル保持具の意図しない変形が大き過ぎると、線状体が折れ曲がるなどの不具合が生じ、線状体の破損につながる恐れがある。
【０００５】
本発明の一態様は、フレキシブル保持具の意図しない変形を抑制する、技術を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る射出成形機は、線状体を保持するフレキシブル保持具と、第１方向の回転によって前記フレキシブル保持具を巻き取り、前記第１方向とは反対方向である第２方向の回転によって前記フレキシブル保持具を巻き出す回転盤と、前記回転盤から離隔した前記フレキシブル保持具を前記回転盤に接近するように押し戻す第１ガイドと、を備える。
【発明の効果】
【０００７】
本発明の一態様によれば、フレキシブル保持具の意図しない変形を抑制することができる。
【図面の簡単な説明】
【０００８】

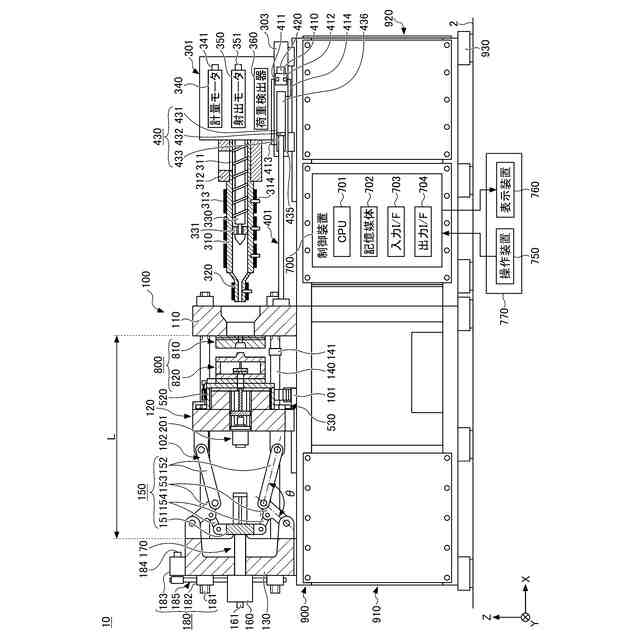

図１は、一実施形態に係る射出成形機の型開完了時の状態を示す図である。

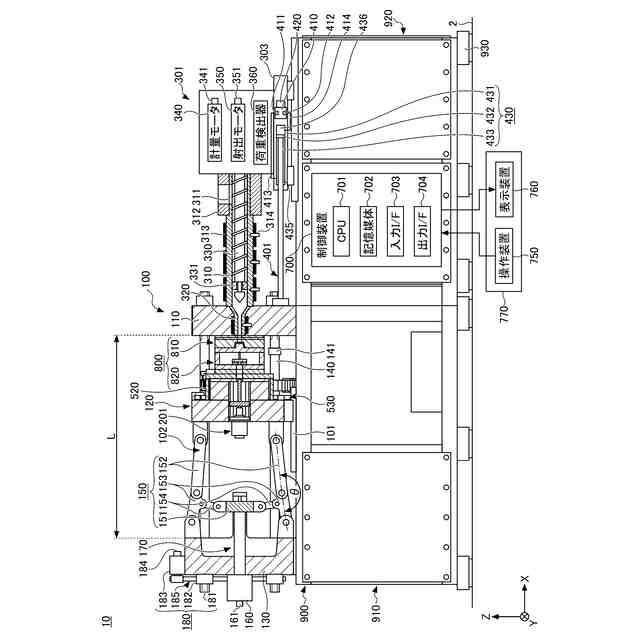

図２は、一実施形態に係る射出成形機の型締時の状態を示す図である。
図３は、一実施形態に係る回転盤の回転角が第１回転角の時であって型締時の金型装置の状態を示す水平断面図である。
図４は、一実施形態に係る回転盤の回転角が第１回転角の時であって型開完了時の金型装置の状態を示す水平断面図である。
図５は、一実施形態に係る回転盤の回転角が第２回転角の時であって型締時の金型装置の状態を示す水平断面図である。
図６は、一実施形態に係る回転盤の回転角が第２回転角の時であって型開完了時の金型装置の状態を示す水平断面図である。

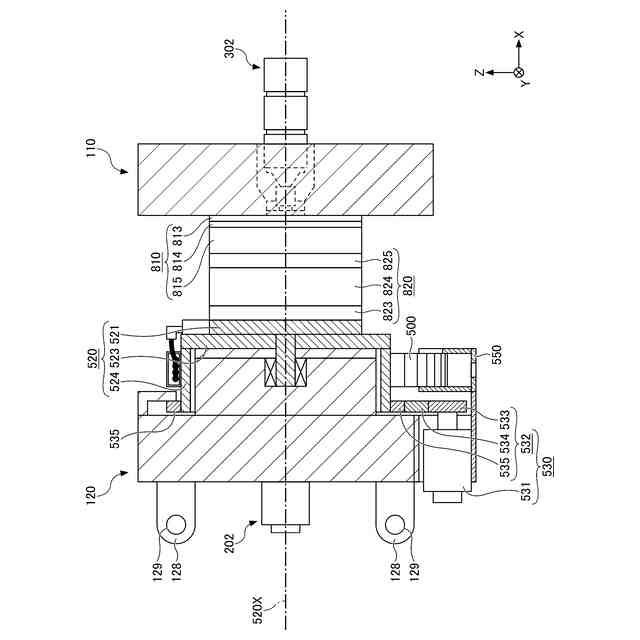

図７は、一実施形態に係る回転盤の回転角が第１回転角の時であって型締時の金型装置の状態を示す鉛直断面図である。

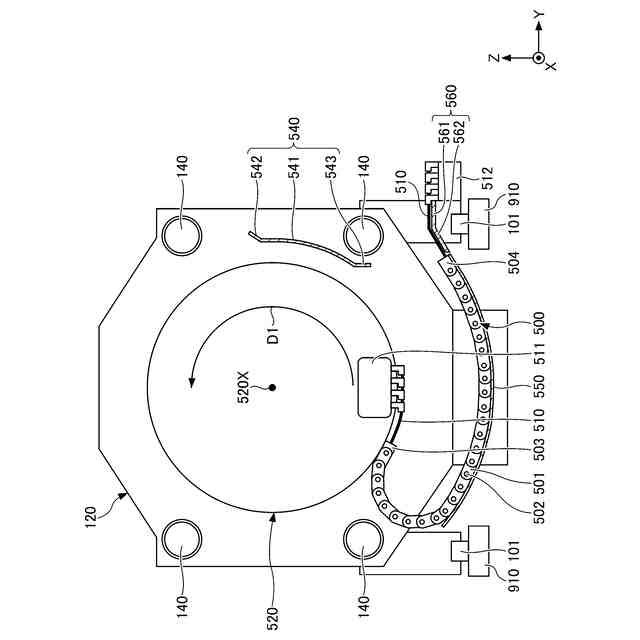

図８は、一実施形態に係る回転盤の回転角が第１回転角である時のフレキシブル保持具の状態を示す図である。

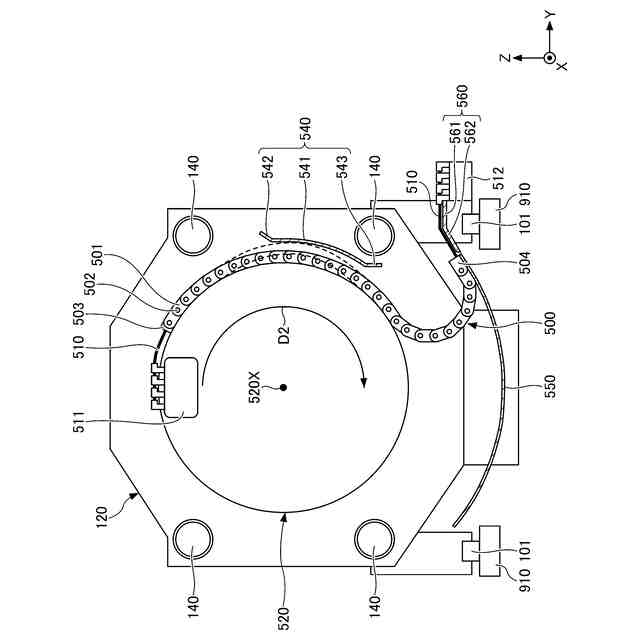

図９は、一実施形態に係る回転盤の回転角が第２回転角である時のフレキシブル保持具の状態を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照して説明する。なお、各図面において同一の又は対応する構成には同一の符号を付し、説明を省略することがある。
【００１０】
図１は、一実施形態に係る射出成形機の型開完了時の状態を示す図である。図２は、一実施形態に係る射出成形機の型締時の状態を示す図である。図３は、一実施形態に係る回転盤の回転角が第１回転角の時であって型締時の金型装置の状態を示す水平断面図である。図４は、一実施形態に係る回転盤の回転角が第１回転角の時であって型開完了時の金型装置の状態を示す水平断面図である。図５は、一実施形態に係る回転盤の回転角が第２回転角の時であって型締時の金型装置の状態を示す水平断面図である。図６は、一実施形態に係る回転盤の回転角が第２回転角の時であって型開完了時の金型装置の状態を示す水平断面図である。図７は、一実施形態に係る回転盤の回転角が第１回転角の時であって型締時の金型装置の状態を示す鉛直断面図である。尚、図１および図２は、図３のＩ－Ｉ線に沿った鉛直断面図である。
（【００１１】以降は省略されています）
