公開番号2025085177
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198866
出願日2023-11-24
発明の名称中空成形機
出願人株式会社タハラ
代理人個人,個人,個人
主分類B29C 49/56 20060101AFI20250529BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】金型の開閉方向における設備(中空成形機)の大型化を抑制することができる中空成形機を提供する。

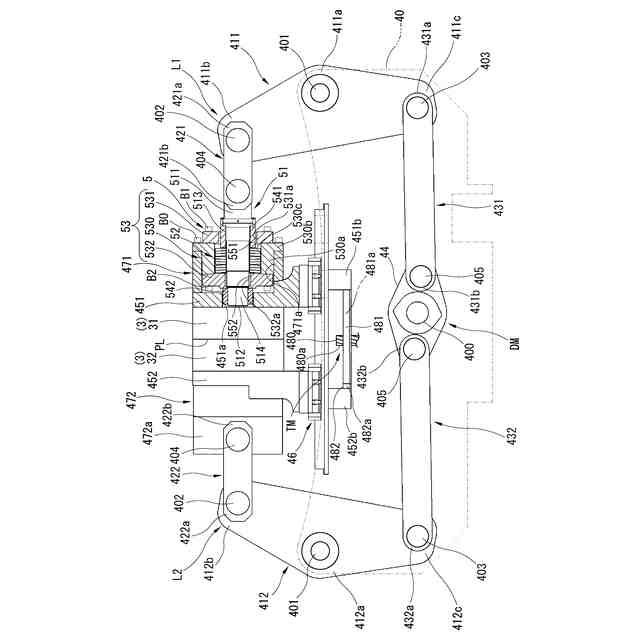

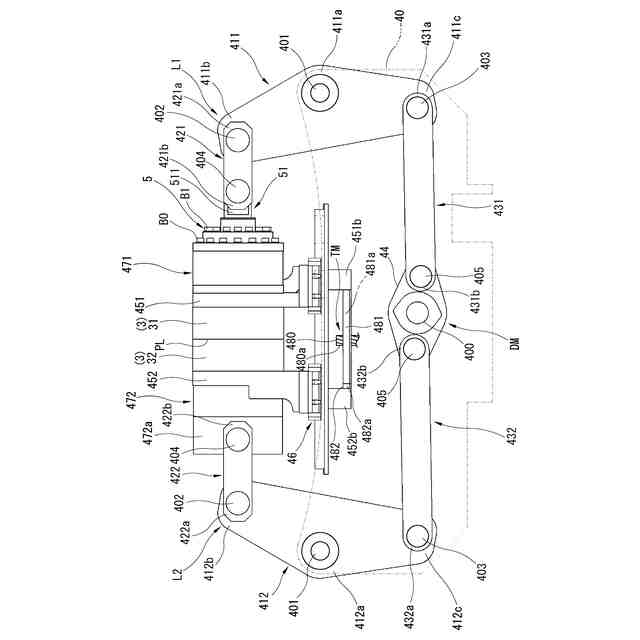

【解決手段】本発明に係る中空成形機1では、駆動機構DMが、第1プラテン451ないし第2プラテン452に対して鉛直方向に重なるように配置されている。このため、駆動機構DMが第1プラテン451に対して水平方向に直列に配置される従来の中空成形機に比べて、中空成形機1の水平方向(成形金型3の開閉方向)の大型化を抑制することができる。
【選択図】図3
特許請求の範囲【請求項１】
水平方向に対向して設けられ、それぞれ中間部を支点として回動する一対のリンク機構である第１リンク機構及び第２リンク機構と、
前記第１リンク機構及び前記第２リンク機構の各一端側をそれぞれ押し引きすることにより前記第１リンク機構及び前記第２リンク機構を回動させる駆動機構と、
前記第１リンク機構の他端側に連係し、一対の金型である第１成形金型及び第２成形金型のうち前記第１成形金型を支持する第１プラテンと、
前記第１プラテンに対して水平方向に対向して設けられ、前記第２リンク機構の他端側に連係し、前記第２成形金型を支持する第２プラテンと、

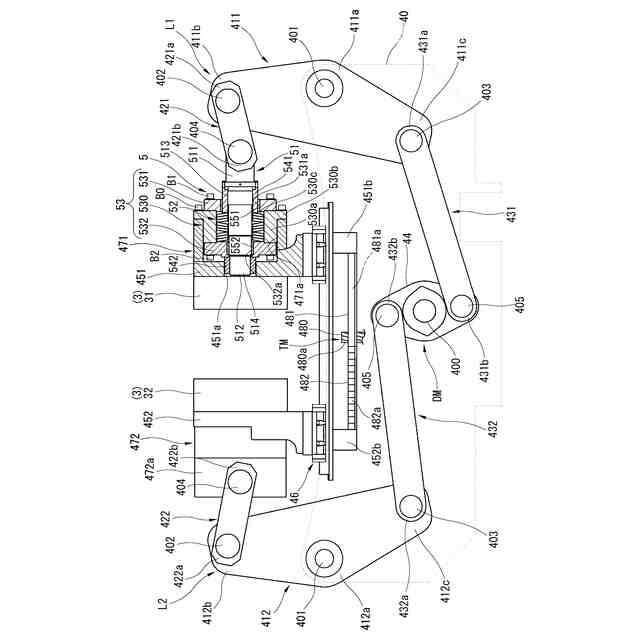

前記駆動機構と前記第１プラテンとの間に構成される、前記一対の金型の型開閉力の伝達経路に設けられ、前記一対の金型が当接して型閉じされた状態で型締力を発生させる型締力発生機構と、
を備え、
前記駆動機構は、前記第１プラテン又は前記第２プラテンに対して鉛直方向に重なるように配置される、
ことを特徴とする中空成形機。
続きを表示（約 610 文字）【請求項２】
請求項１に記載の中空成形機であって、
前記一対の金型の上部に挿入されてブロー成形に供するブローピンを有し、
前記第１プラテン及び前記第２プラテンを、それぞれ水平方向へ移動可能な可動台の上に載置した、
ことを特徴とする中空成形機。
【請求項３】
請求項２に記載の中空成形機であって、
前記第１プラテン及び前記第２プラテンは、前記一対の金型の開閉移動を同期させる同調機構と連動する、
ことを特徴とする中空成形機。
【請求項４】
請求項１～３のいずれか一項に記載の中空成形機であって、
前記型締力発生機構を、前記第１プラテンと前記第１リンク機構との間に、前記第１プラテンに隣接して設けた、
ことを特徴とする中空成形機。
【請求項５】
請求項１に記載の中空成形機であって、

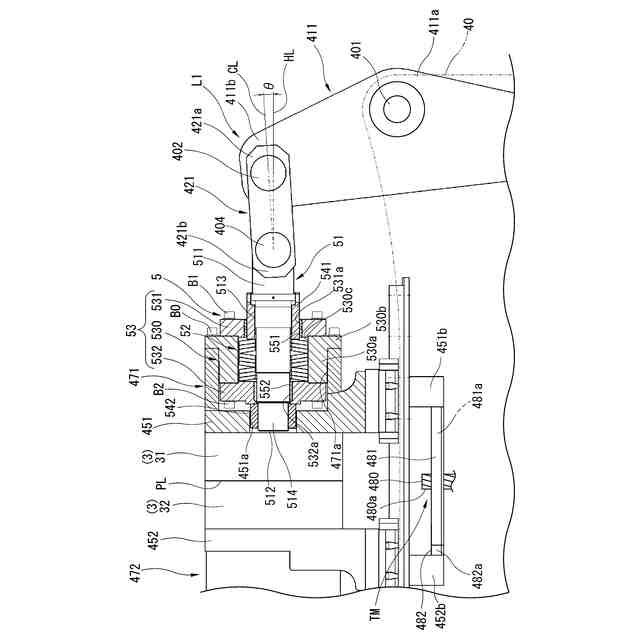

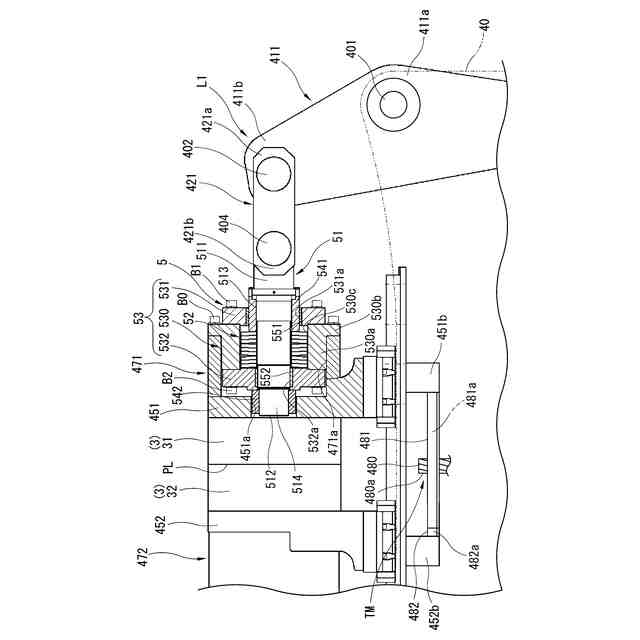

前記型締力発生機構は、
前記第１リンク機構の他端側に連係され、前記第１リンク機構の回動に連動して水平方向に進退移動するシャフト部材と、
前記シャフト部材の外周側に配置され、前記シャフト部材の進退移動に伴い弾性変形する付勢部材と、
前記付勢部材の外周側に設けられ、前記付勢部材の弾性変形により発生した反力を第１プラテンに伝達する付勢力伝達部材と、
を備えた、
ことを特徴とする中空成形機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、中空成形機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の中空成型機の一例として、例えば以下の特許文献１に記載されたものが知られている。
【０００３】
概略を説明すれば、この中空成形機は、水平方向に分割された一対の金型の開閉方向において一方の金型の側方に設けられたクランク状の型締駆動機構を有し、型締駆動機構に連係する金型側の第１リンクと反金型側の第２リンクが屈曲状態から水平方向へ伸展することで型締めを行う。また、上記中空成形機は、第２リンクの側方に型締力発生機構を有し、この型締力発生機構は、金型同士が当接すると皿ばねが圧縮され、当該皿ばねの反力によって型締力を発生させている。
【先行技術文献】
【特許文献】
【０００４】
特許第４３８４８７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、前記従来の中空成形機では、前記型締駆動機構が金型の開閉方向において、型締駆動機構に対して直列に配置されている。このため、中空成形機が金型の開閉方向へ大型化してしまう点で、改善の余地が残されていた。
【０００６】
そこで、本発明は、前記従来の中空成形機の技術的課題に鑑みて案出されたもので、金型の開閉方向における設備（中空成形機）の大型化を抑制することができる中空成形機を提供することを目的としている。
【課題を解決するための手段】
【０００７】

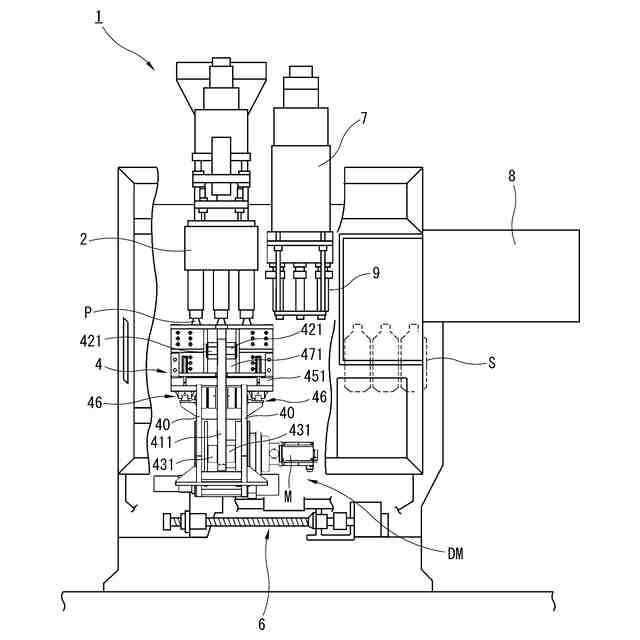

本発明に係る中空成形機は、その一態様として、水平方向に対向して設けられ、それぞれ中間部を支点として回動する一対のリンク機構である第１リンク機構及び第２リンク機構と、前記第１リンク機構及び前記第２リンク機構の各一端側をそれぞれ押し引きすることにより前記第１リンク機構及び前記第２リンク機構を回動させる駆動機構と、前記第１リンク機構の他端側に連係し、一対の金型である第１成形金型及び第２成形金型のうち前記第１成形金型を支持する第１プラテンと、前記第１プラテンに対して水平方向に対向して設けられ、前記第２リンク機構の他端側に連係し、前記第２成形金型を支持する第２プラテンと、前記駆動機構と前記第１プラテンとの間に構成される、前記一対の金型の型開閉力の伝達経路に設けられ、前記一対の金型が当接して型閉じされた状態で型締力を発生させる型締力発生機構と、を備え、前記駆動機構は、前記第１プラテン又は前記第２プラテンに対して鉛直方向に重なるように配置されている。
【０００８】
このように、本発明によれば、駆動機構が、第１プラテン又は第２プラテンに対して鉛直方向に重なるように配置されている。このため、駆動機構がプラテンに対して水平方向に直列に配置される従来の中空成形機に比べて、中空成形機の水平方向の大型化を抑制することができる。
【０００９】
また、前記中空成形機の別の態様として、前記一対の金型の上部に挿入されてブロー成形に供するブローピンを有し、前記第１プラテン及び前記第２プラテンは、それぞれ水平方向へ移動可能な可動台の上に載置されている、ことが望ましい。
【００１０】
このように、本発明では、第１プラテン及び第２プラテンの下部が水平方向へ移動可能な可動台の上に支持されている。このため、金型に対して鉛直下方へ作用するブローピンの打ち込み力を、可動台によって支持することが可能となる。これにより、前記ブローピンの打ち込み力が各リンク機構に作用せず、各リンク機構における部品の偏摩耗を抑制することができる。
（【００１１】以降は省略されています）
