公開番号2025053992
公報種別公開特許公報(A)
公開日2025-04-07
出願番号2023163144
出願日2023-09-26
発明の名称造形装置
出願人大和ハウス工業株式会社
代理人個人,個人
主分類B29C 64/245 20170101AFI20250331BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】立体造形物の脱型を容易に行うことが可能な造形装置を提供する。

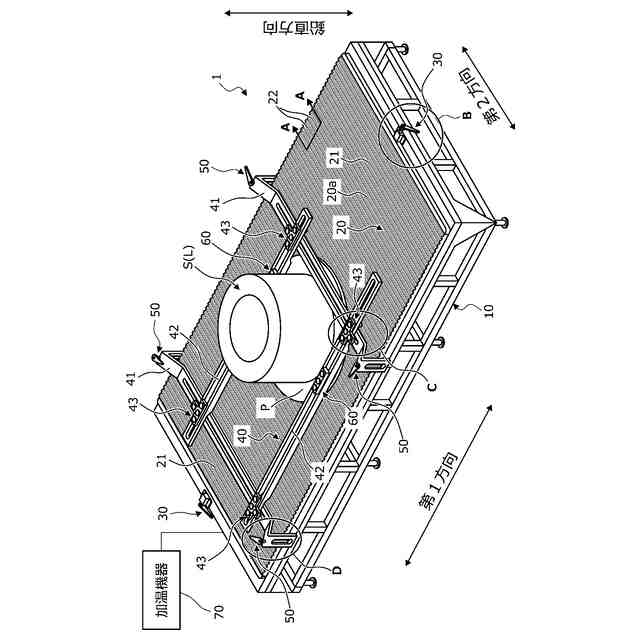

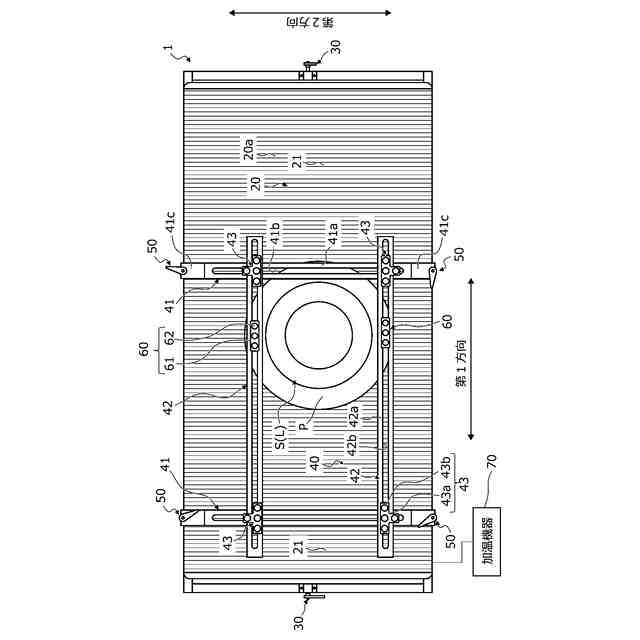

【解決手段】造形装置1は、造形面20aを有し、造形面20a上に造形材を積層させて立体造形物Sを造形する造形台20と、造形台20を造形面20aに沿う変位方向に変位させる変位機構30と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
造形面を有し、該造形面上に造形材を積層させて立体造形物を造形する造形台と、

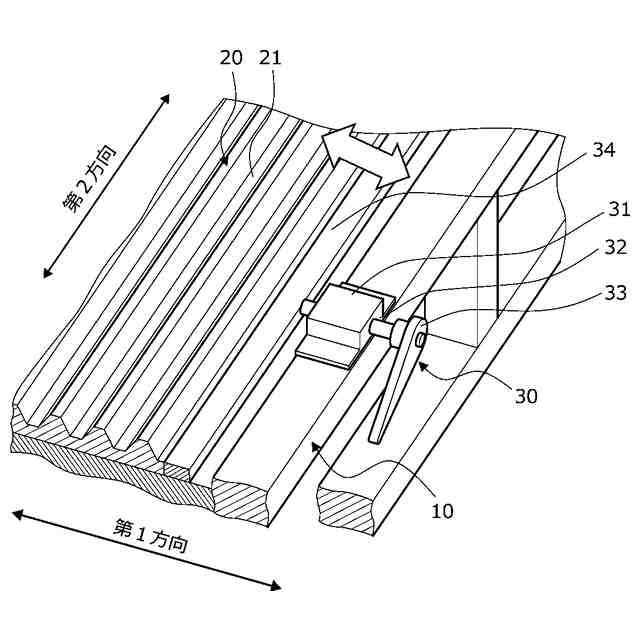

前記造形台を前記造形面に沿う変位方向に変位させる変位機構と、を備える、造形装置。
続きを表示（約 820 文字）【請求項２】
前記造形台は、複数の台片を前記変位方向に並べることにより構成されており、
前記変位機構は、前記立体造形物を造形する造形時には、前記台片同士を前記変位方向に互いに隣接させ、前記立体造形物を前記造形台から脱型する脱型時には、前記台片同士を前記変位方向に互いに離間させる、請求項１に記載の造形装置。
【請求項３】
前記造形台が、複数の凸部を有し、
前記造形面が、凹凸形状をなしている、請求項１に記載の造形装置。
【請求項４】

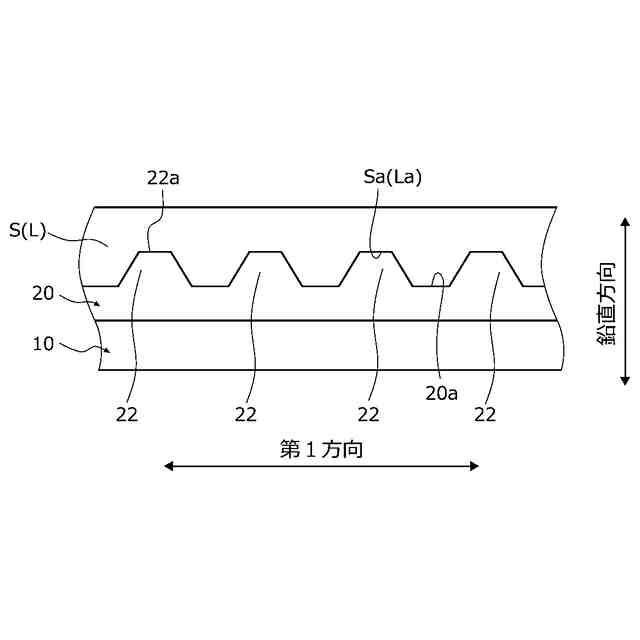

前記凸部は、先端に向かうにつれて断面積が小さくなるテーパ形状をなしており、
前記凸部の前記先端は、平坦面をなしている、請求項３に記載の造形装置。
【請求項５】
前記造形材を積層してなる積層体を押さえる押さえユニットをさらに備える、請求項１に記載の造形装置。
【請求項６】

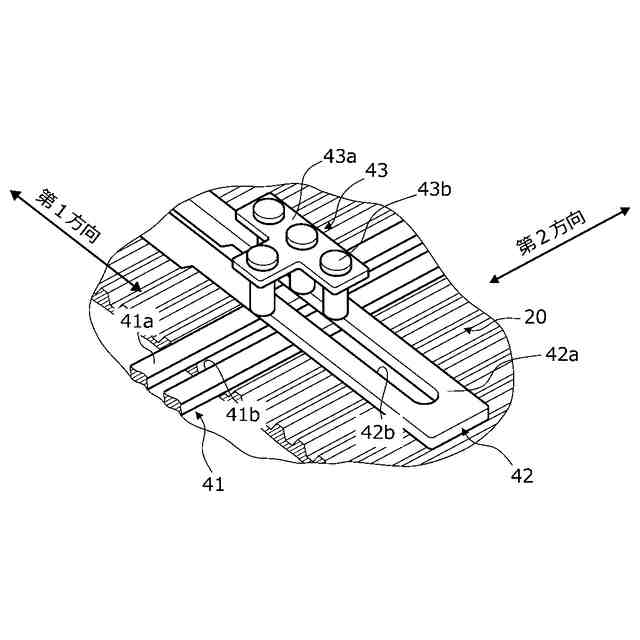

前記押さえユニットは、前記積層体を押さえる第１押さえ部材及び第２押さえ部材をそれぞれ有し、
前記第１押さえ部材及び前記第２押さえ部材は、前記造形面に沿って互いに交差する方向に延出している、請求項５に記載の造形装置。
【請求項７】
前記押さえユニットは、前記第１押さえ部材と前記第２押さえ部材とが交差する位置において、前記第１押さえ部材と前記第２押さえ部材とを連結する連結具をさらに有する、請求項６に記載の造形装置。
【請求項８】

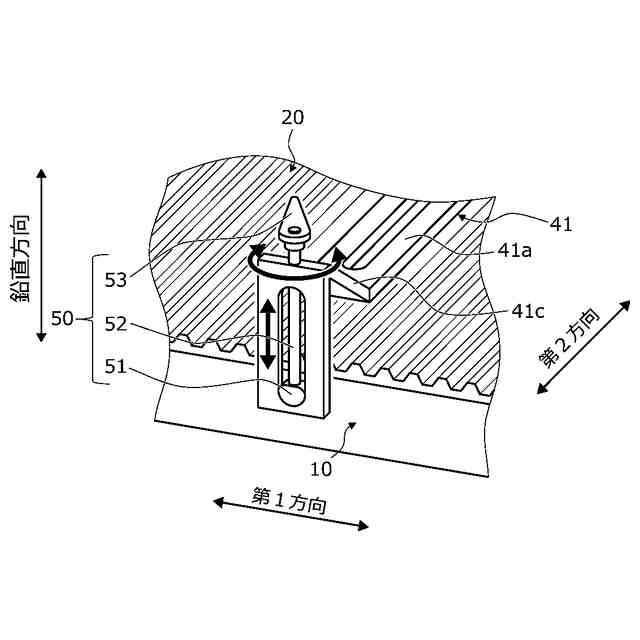

前記造形面と交差する方向に前記第１押さえ部材を移動させる移動機構をさらに備える、請求項６に記載の造形装置。
【請求項９】
前記第２押さえ部材には、前記第２押さえ部材と共に前記積層体を押さえる押さえ具が配置されている、請求項６に記載の造形装置。
【請求項１０】
前記造形面を加温する加温機器をさらに備える、請求項１に記載の造形装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、造形装置に係り、特に、造形材を積層させて立体造形物を造形する造形装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
造形材を積層させて立体造形物を造形する技術は、既に開発されており、特許文献１に記載された技術が、その一例として挙げられる。
【０００３】
特許文献１に記載の造形装置では、３次元造形用のステージの少なくとも上面に複数の細孔を有している。複数の細孔には、ステージの上面より下方に、該上面における細孔の孔径以上の孔径を有するアンカー部が形成されている。アンカー部を有することにより、ステージ上に吐出された造形材がアンカー部に入り込んで硬化し、造形材の硬化物が細孔から上方に抜けなくなるというアンカー効果を得られる。これにより、ステージ上に形成された３次元造形物が、ステージから外れて反ったり、又は割れたりすることが防止され、３次元造形物の寸法精度を向上させることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１８３９３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
立体造形物の造形後は、造形面から立体造形物を脱型する作業を行うこととなる。
しかしながら、特許文献１に記載の造形装置では、アンカー効果により立体造形物が造形面に強固に固着されているため、脱型に時間を要する。特に、立体造形物が造形面に強固に固着されている場合、脱型時のおける立体造形物の破損のリスクが高い。このため、立体造形物の破損を防ぐために、脱型により多くの時間を要することとなる。
また、大型の立体造形物を脱型する場合には、造形面に対する立体造形物の接触面積が大きいため、さらに多くの時間を要することとなる。
【０００６】
そこで、本発明は、上記の課題に鑑みてなされたものであり、その目的とするところは、立体造形物の脱型を容易に行うことが可能な造形装置を提供することである。
【課題を解決するための手段】
【０００７】
上記の目的は、本発明の造形装置によれば、造形面を有し、該造形面上に造形材を積層させて立体造形物を造形する造形台と、造形台を造形面に沿う変位方向に変位させる変位機構と、を備えることにより解決される。
【０００８】
本発明の造形装置では、造形台を変位方向に変位させる。これにより、立体造形物の底面に対する造形面の変位方向における位置ずれが生じる。この結果、造形面に対する底面の固着力が軽減されるため、立体造形物の脱型を容易に行うことができる。
【０００９】

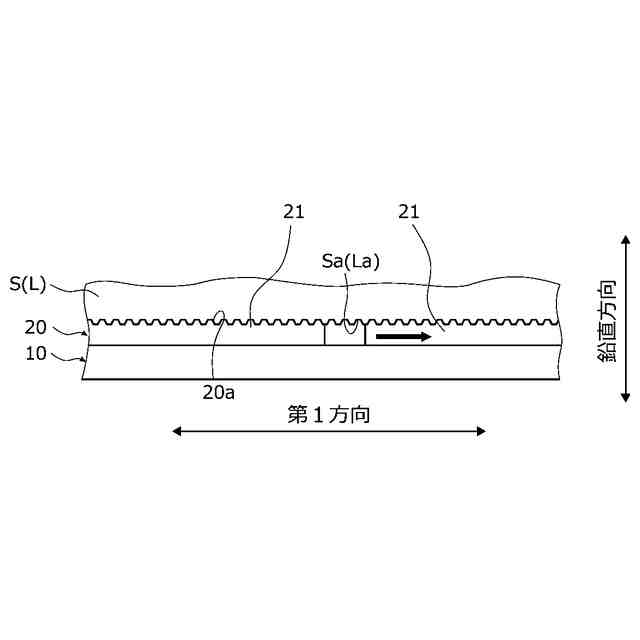

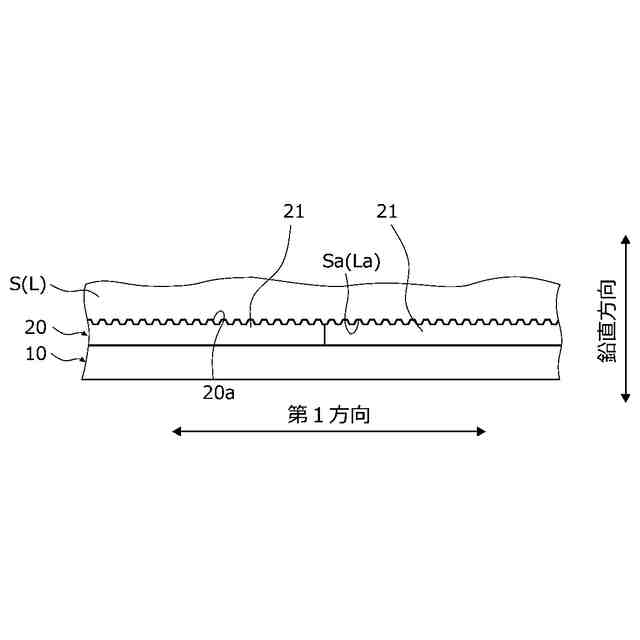

また、造形台は、複数の台片を変位方向に並べることにより構成されており、変位機構は、立体造形物を造形する造形時には、台片同士を変位方向に互いに隣接させ、立体造形物を造形台から脱型する脱型時には、台片同士を変位方向に互いに離間させてもよい。
上記の構成であれば、立体造形物の底面に対する造形面の変位方向における位置ずれが適切に生じるので、その結果として、立体造形物の脱型を容易に行うことができる。
【００１０】
また、造形台が、複数の凸部を有し、造形面が、凹凸形状をなしてもよい。
上記の構成によれば、造形台が複数の凸部を有し、造形面が凹凸形状をなすことにより、造形面に対する立体造形物の底面の接触面積が増える。これにより、造形面に対する底面の固着力が強まり、立体造形物の反り及び割れ等を抑制することができる。一方で、造形面に対する底面の固着力が強まることで、立体造形物が脱型しづらくなることが想定されるが、本発明の造形装置では、前述の通り、造形台を変位方向に変位させることで、立体造形物の脱型を容易に行うことができる。すなわち、上記の構成によれば、立体造形物の脱型を容易にするという本発明の効果を一層際立たせることができる。
（【００１１】以降は省略されています）
