要約【課題】ラミネート処理装置をシート処理装置に設置するときにラミネート処理装置の電源コードをシート処理装置との間に挟んでしまう不具合や、ラミネート処理装置の電源コードによってシート処理装置におけるシートの給送動作やラミネート処理装置からの重合シートの排出動作が妨げられてしまう不具合を生じにくくする。
【解決手段】ラミネート処理装置50から延びる電源コード55を、シート処理装置60に給送される2枚のシートP1、P2の給送動作と、ラミネート処理装置50から排出されるラミネート処理後の重合シートPJの排出動作と、を妨げない位置に保持するコード保持部材301～303が、シート処理装置60に設けられている。
【選択図】図14
特許請求の範囲【請求項１】
２枚のシートが重ね合されて接合部で接合された重合シートの非接合部を剥離する剥離処理をおこなって、剥離した状態の前記２枚のシートの間に中シートを挿入する挿入処理をおこなうシート剥離部を具備したシート処理装置と、
前記シート剥離部によって剥離された前記２枚のシートの間に中シートが挿入された状態の前記重合シートにラミネート処理を施すラミネート処理装置と、
を備え、
前記ラミネート処理装置から延びる電源コードを、前記シート処理装置に給送される前記２枚のシートの給送動作と、前記ラミネート処理装置から排出されるラミネート処理後の前記重合シートの排出動作と、を妨げない位置に保持するコード保持部材が、前記シート処理装置に設けられたことを特徴とするシート処理システム。
続きを表示（約 1,500 文字）【請求項２】
前記シート処理装置は、前記シート剥離部と、前記シート剥離部から前記ラミネート処理装置に向けて前記重合シートを搬送する中継搬送部と、を具備し、
前記ラミネート処理装置は、前記シート剥離部の上面で着脱可能に設置され、
前記中継搬送部は、前記シート剥離部の側方において前記上面より高い位置に突出するように構成されて、その突出した部分が前記ラミネート処理装置に接続されたことを特徴とする請求項１に記載のシート処理システム。
【請求項３】
前記電源コードが接続される商用電源に対向する面を後側面として、前記後側面の反対側の面を前側面として、前記前側面の側からみて右側の側面を右側面として、前記前側面の側からみて左側の側面を左側面としたときに、
前記中継搬送部は、前記シート剥離部及び前記ラミネート処理装置の左側面又は右側面に配置され、
ラミネート処理後の前記重合シートが排出される排出口が、前記ラミネート処理装置の右側面又は左側面に配置され、
前記電源コードは、その根元部が、前記ラミネート処理装置の右側面、左側面、前側面のいずれかであって、前記排出口に対して前側面の側に配置され、
前記コード保持部材は、
前記シート剥離部の前記上面であって、前記ラミネート処理装置に対して前側面の側に配置された第１コード保持部材と、
前記中継搬送部の前側面に配置された第２コード保持部材と、
前記中継搬送部の左側面又は右側面に配置された第３コード保持部材と、
を具備したことを特徴とする請求項２に記載のシート処理システム。
【請求項４】
前記第１コード保持部材は、前記上面から上方に突出するようにＬ字状に形成された部材であることを特徴とする請求項３に記載のシート処理システム。
【請求項５】
前記第２コード保持部材は、前記中継搬送部の前側面から突出しないように溝状に形成された部分であって、前記中継搬送部の右側面又は左側面に開口する開口部が形成され、
前記第３コード保持部材は、前記中継搬送部の左側面又は右側面から突出しないように溝状に形成された部分であって、前記第２コード保持部材に連通し、
前記電源コードは、前記開口部から前記第２コード保持部材に挿入されて前記第２コード保持部材と前記第３コード保持部材とに保持されることを特徴とする請求項３に記載のシート処理システム。
【請求項６】
前記第２コード保持部材と前記第３コード保持部材とのうち少なくとも一方は、前記上面から上方に突出するようにＬ字状に形成された部材であることを特徴とした請求項３に記載のシート処理システム。
【請求項７】
前記シート処理装置において前記コード保持部材が設置される位置を可変できるように構成されたことを特徴とする請求項１又は請求項２に記載のシート処理システム。
【請求項８】
前記シート処理装置は、前記電源コードを巻付け可能なコード巻付け部を具備したことを特徴とする請求項１又は請求項２に記載のシート処理システム。
【請求項９】
前記コード巻付け部は、前記シート処理装置に対して着脱可能又は収納可能に設置されたことを特徴とする請求項７に記載のシート処理システム。
【請求項１０】
前記ラミネート処理装置は、前記シート処理装置に対して着脱可能に設置されたことを特徴とする請求項１又は請求項２に記載のシート処理システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、２枚のシートの間に中シートを挿入した重合シートにラミネート処理を施すシート処理システムに関するものである。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来から、２枚のシートが重ね合されて接合部で接合された重合シートを剥離して、その剥離した２枚のシートの間に中シートを挿入して重合シートを形成するシート剥離部と、シート剥離部から搬送された重合シートにラミネート処理を施すラミネート処理部と、が設けられた装置が知られている（例えば、特許文献１参照。）。
このような装置は、２枚のシートを剥離する剥離処理と、剥離処理後の２枚のシートの間に中シートを挿入する挿入処理と、挿入処理後の重合シートを一体的に接合するラミネート処理と、を自動で順次おこなうものである。
【０００３】
一方、特許文献２には、ラミネート処理のみを単独でおこなうラミネータ（ラミネート処理装置）であって、電源コードを巻き付けるためのガイドリブを設けたものが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来は、ラミネート処理装置を単独でも使用できるようにすること等を目的として、シート剥離部が設けられたシート処理装置に対してラミネート処理装置を着脱可能に設置できるように構成した場合に、ラミネート処理装置をシート処理装置に設置するときにラミネート処理装置の電源コードをシート処理装置との間に挟んでしまう不具合や、ラミネート処理装置の電源コードによってシート処理装置におけるシートの給送動作やラミネート処理装置からの重合シートの排出動作が妨げられてしまう不具合が生じてしまうことがあった。
【０００５】
この発明は、上述のような課題を解決するためになされたもので、ラミネート処理装置をシート処理装置に設置するときにラミネート処理装置の電源コードをシート処理装置との間に挟んでしまう不具合や、ラミネート処理装置の電源コードによってシート処理装置におけるシートの給送動作やラミネート処理装置からの重合シートの排出動作が妨げられてしまう不具合が生じにくい、シート処理システムを提供することにある。
【課題を解決するための手段】
【０００６】
この発明におけるシート処理システムは、２枚のシートが重ね合されて接合部で接合された重合シートの非接合部を剥離する剥離処理をおこなって、剥離した状態の前記２枚のシートの間に中シートを挿入する挿入処理をおこなうシート剥離部を具備したシート処理装置と、前記シート剥離部によって剥離された前記２枚のシートの間に中シートが挿入された状態の前記重合シートにラミネート処理を施すラミネート処理装置と、を備え、前記ラミネート処理装置から延びる電源コードを、前記シート処理装置に給送される前記２枚のシートの給送動作と、前記ラミネート処理装置から排出されるラミネート処理後の前記重合シートの排出動作と、を妨げない位置に保持するコード保持部材が、前記シート処理装置に設けられたものである。
【発明の効果】
【０００７】
本発明によれば、ラミネート処理装置をシート処理装置に設置するときにラミネート処理装置の電源コードをシート処理装置との間に挟んでしまう不具合や、ラミネート処理装置の電源コードによってシート処理装置におけるシートの給送動作やラミネート処理装置からの重合シートの排出動作が妨げられてしまう不具合が生じにくい、シート処理システムを提供することができる。
【図面の簡単な説明】
【０００８】
この発明の実施の形態におけるシート処理システムを示す全体構成図である。

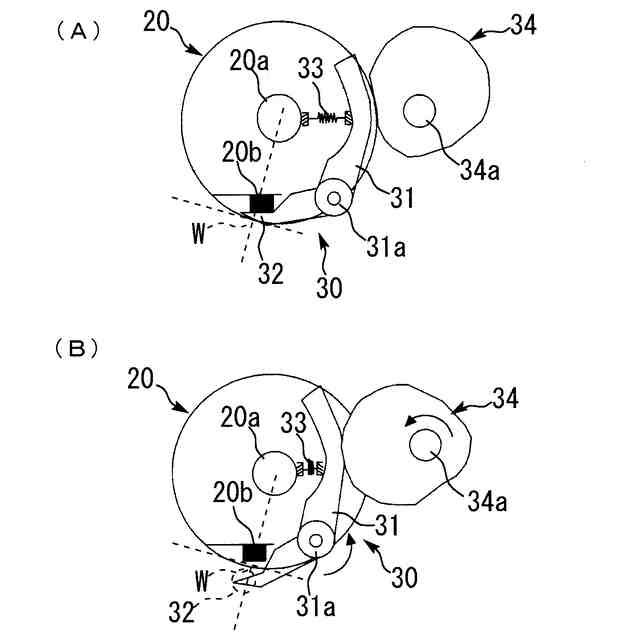

（Ａ）把持部材が把持位置に移動した状態を示す側面図と、（Ｂ）把持部材が退避位置に移動した状態を示す側面図と、である。

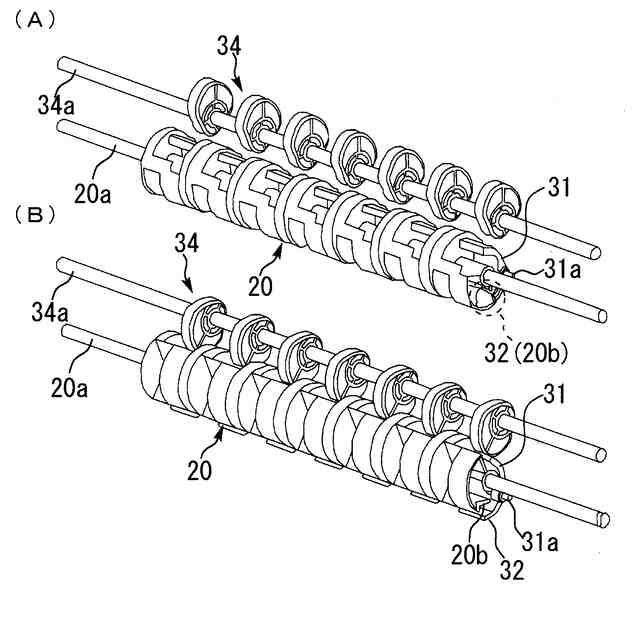

（Ａ）把持部材が把持位置に移動した状態を示す斜視図と、（Ｂ）把持部材が退避位置に移動した状態を示す斜視図と、である。

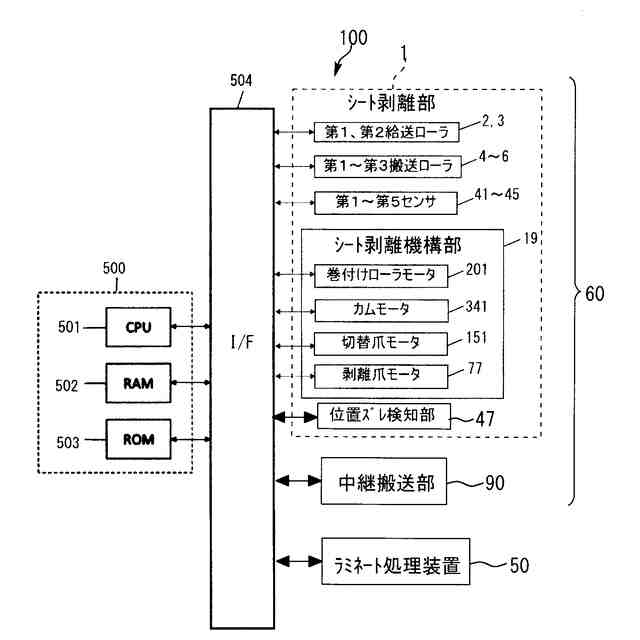

シート処理装置の動作を制御する制御ブロックのハードウェア構成図である。

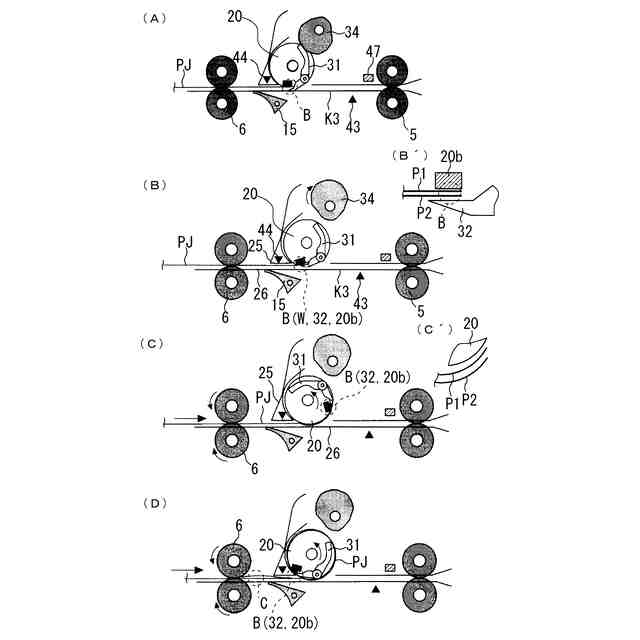

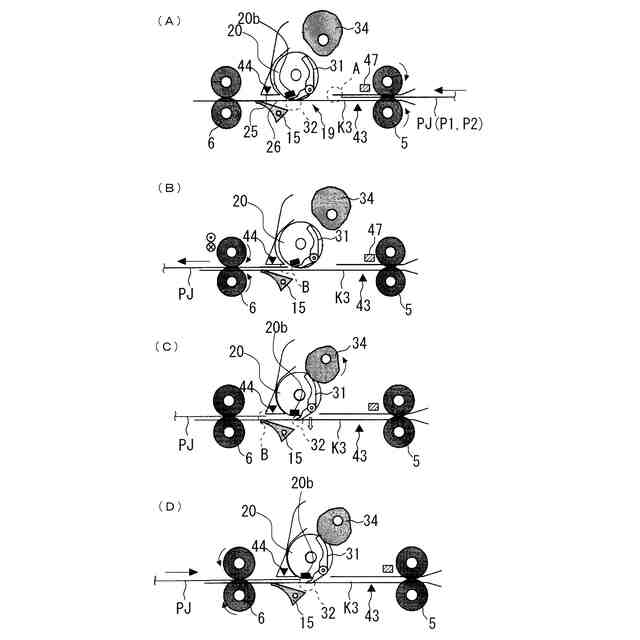

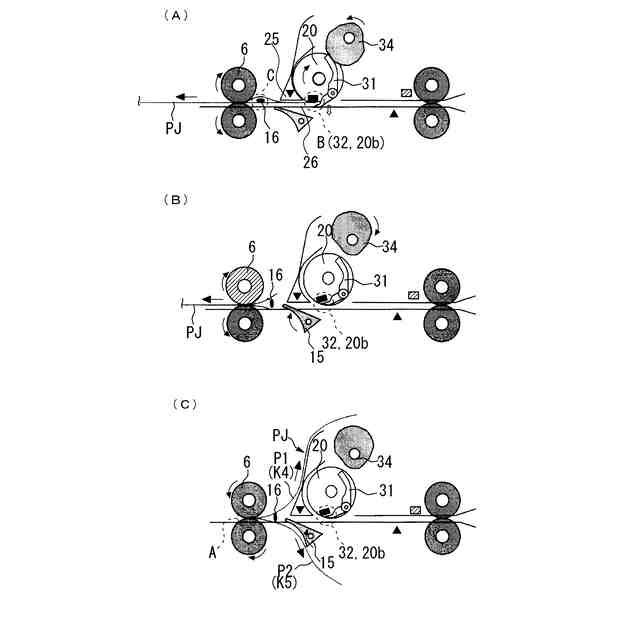

シート剥離部の動作を示す図である。
図５に続くシート剥離部の動作を示す図である。
図６に続くシート剥離部の動作を示す図である。
図７に続くシート剥離部の動作を示す図である。
図８に続くシート剥離部の動作を示す図である。
剥離爪が重合シートに挿入された状態を幅方向に示す図である。
剥離爪の動作を幅方向に示す斜視図である。
剥離爪の駆動機構を示す構成図である。
シート処理システムでおこなわれる制御を示すフローチャートである。

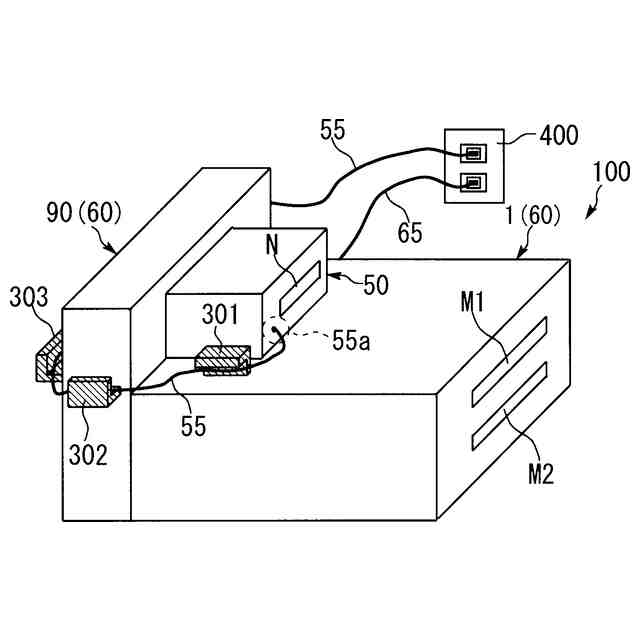

シート処理システムを示す概略斜視図である。
シート処理装置にラミネート処理装置が装着される状態を示す概略斜視図である。
シート処理システムを示す概略上面図である。
比較例としての、（Ａ）シート処理装置にラミネート処理装置が装着される状態を示す概略斜視図と、（Ｂ）シート処理システムを示す概略斜視図と、である。
変形例１としての、シート処理システムを示す概略斜視図である。
図１８のシート処理システムを示す概略上面図である。
変形例２としての、シート処理システムを示す概略斜視図である。
図２０のシート処理システムにおける第１コード保持部材の近傍を示す断面図である。
変形例３としての、シート処理システムを示す概略斜視図である。
図２２のシート処理システムにおけるコード巻付け部の近傍を示す上面図である。
別形態のコード巻付け部の近傍を示す上面図である。
