公開番号2025065520
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025022060,2024003715
出願日2025-02-14,2020-03-24
発明の名称印刷用液体容器
出願人ブラザー工業株式会社
代理人個人,個人
主分類B41J 2/175 20060101AFI20250410BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】タンクなどに接続するだけで気液置換が円滑に継続され、且つ単純な構造の印刷用液体容器を提供する。

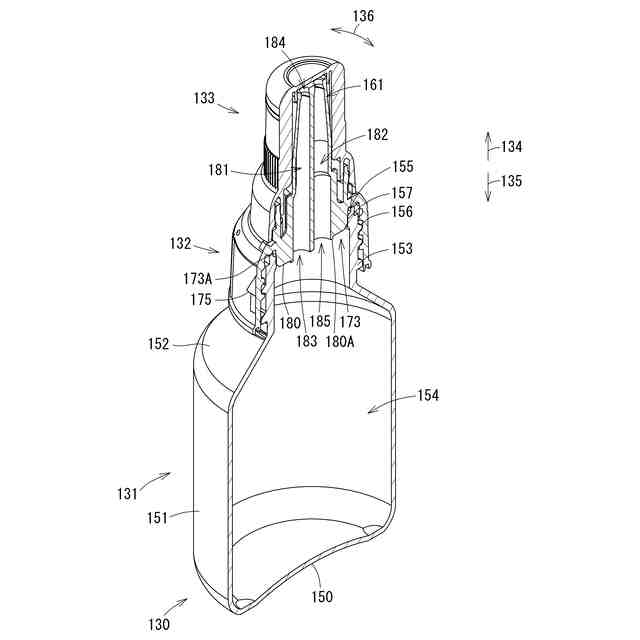

【解決手段】ボトル130は、貯留室154の開口を区画する第3側壁153を有するボトル本体131と、第3側壁153から突出するボトルキャップ132と、を備える。ボトルキャップ132は、第3側壁153の内面と液密に当接する周面173Aと、周面173Aよりも底壁150に近い位置にある基面180と、第1流路181及び第2流路182と、を有する。第1流路181は、基面180に位置する開口183を通じて貯留室154と連通し、開口184を通じて外部と連通している。第2流路182は、基面180に位置する開口185を通じて貯留室154と連通し、開口186を通じて外部と連通している。ノズル161の先端部が鉛直下方に向いた姿勢のとき、開口183,185が同じ高さにあり、且つ、開口184,186が同じ高さにある。
【選択図】図6
特許請求の範囲【請求項１】
印刷用液体を貯留する貯留室の開口を区画する口部を有する本体と、
上記口部から突出するノズルと、を備えており、
上記ノズルは、上記口部の内面と液密に当接する側周面と、当該側周面よりも上記本体の底面に近い位置にある基面と、第１流路及び第２流路と、を有しており、
上記第１流路は、上記基面に位置する第１開口を通じて上記貯留室と連通し、上記ノズルの先端部に位置する第２開口を通じて外部と連通しており、
上記第２流路は、上記基面に位置する第３開口を通じて上記貯留室と連通し、上記ノズルの先端部に位置する第４開口を通じて外部と連通しており、
上記ノズルの先端部が鉛直下方に向いた姿勢のとき、上記第１開口と上記第３開口とが同じ高さにあり、且つ、上記第２開口と上記第４開口とが同じ高さにある印刷用液体容器。
続きを表示（約 960 文字）【請求項２】
上記ノズルは、上記側周面より上記先端部に近い位置から突出する鍔部を有しており、
上記鍔部は、上記口部と当接する請求項１に記載の印刷用液体容器。
【請求項３】
上記ノズルは、上記鍔部から上記先端部と反対側へ延びており、上記側周面を有する係合部を有しており、
上記係合部は、上記本体の口部に挿入される請求項２に記載の印刷用液体容器。
【請求項４】
上記基面は円形であり、
上記第１開口及び上記第３開口は円形であり、
上記基面の周縁と上記第１開口又は上記第３開口との最短長さは、上記第１開口の内径及び上記第３開口の内径よりも大きい請求項１から３のいずれかに記載の印刷用液体容器。
【請求項５】
上記口部内に位置しており、第５開口及び第６開口を有するゲート板を更に具備しており、
上記ゲート板は、上記ノズルの基面と当接しており、
上記ノズルは、第１位置と、第２位置と、に移動可能であり、
上記第１位置において、上記第１開口及び上記第３開口は、上記第５開口及び上記第６開口とそれぞれ印刷用液体を流通可能に連通し、
上記第２位置において、上記第１開口及び上記第３開口は、上記第５開口及び上記第６開口とそれぞれ印刷用液体を流通不能に位置が異なる請求項１から４のいずれかに記載の印刷用液体容器。
【請求項６】
上記口部は円筒形状であり、
上記ノズルは、上記口部内で回転することによって上記第１位置と上記第２位置とに移動する請求項５に記載の印刷用液体容器。
【請求項７】

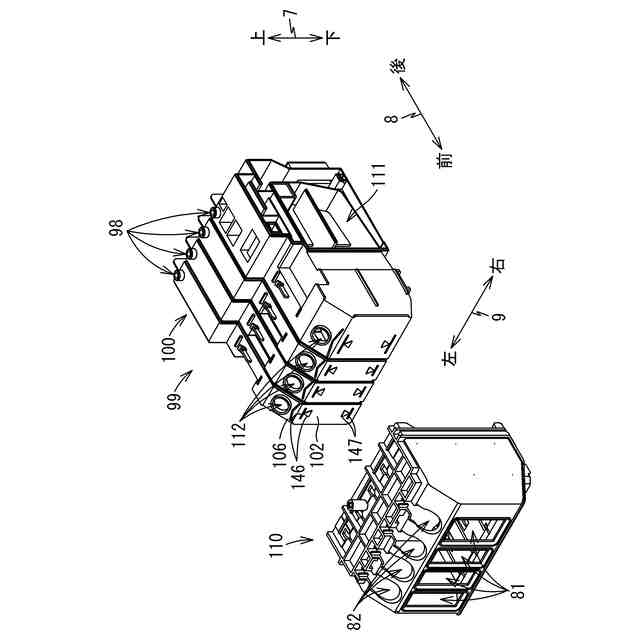

請求項１から６のいずれかに記載の印刷用液体容器と、印刷用液体を貯留する内部空間を有するタンクと、を備える液体供給装置であって、
上記タンクは、上記内部空間と外部とを連通する挿入口部を有しており、
上記挿入口部は、水平方向及び鉛直方向と交差する傾斜方向に沿って、先端を上向きとして延びており、
上記印刷用液体容器は、上記ノズルが上記挿入口部に挿入されることによって、上記本体の上記貯留室から上記タンクの上記内部空間へ印刷用液体を流出可能に接続される液体供給装置。

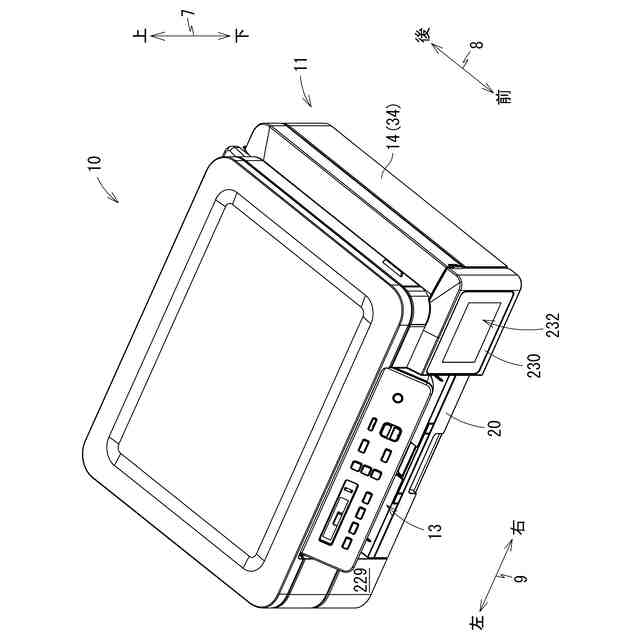

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷用液体が貯留される印刷用液体容器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
タンクに貯留されたインクが消費される度に、タンクに接続されたボトルからインクを逐次タンクへ供給することによって、タンクに貯留されたインクの液面を一定に保つことができる構成として、いわゆるチキンフィード方式でボトルからタンクへインクが供給されるインク供給装置が開示されている（特許文献１参照）。
【０００３】
特許文献１に開示されたインク供給装置では、ボトルは、上方からタンクに接続される。タンクは、大気と連通する空気導入部４を備える。ボトルは、インク流出用パイプ２及び空気流入用パイプ３を備えている。ボトルがタンクに接続された状態において、ボトルとタンクは、インク流出用パイプ２及び空気流入用パイプ３を通じて連通している。タンク内のインクが消費されてインクの液面が空気流入用パイプ３の先端部３ａよりも低くなると、空気が空気導入部４からタンクに入り込み、タンクに入り込んだ空気が空気流入用パイプ３を通じてボトルに入り込む。そして、ボトルに入り込んだ空気の体積分のインクがボトルからインク流出用パイプ２を通じてタンクへ供給される。インクの液面が空気流入用パイプ３の先端部３ａに達すると、インクの供給は停止される。このようにして、タンク内のインクの液面が一定に維持される。
【先行技術文献】
【特許文献】
【０００４】
実開昭５６－１３３４７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示されたインク供給装置では、インク流出用パイプ２が空気流入用パイプ３よりも長く、インク流出用パイプ２の蓋部１ａからの突出長が、空気流入用パイプ３の蓋部１ａからの突出長よりも長くなっている。これにより、ボトルの蓋部１ａ周辺の構造が複雑となっており、ボトルの蓋部１ａ周辺が破損し易い。また、ボトルがタンクに接続された状態で、インク流出用パイプ２及び空気流入用パイプ３と、タンクとの隙間を液密及び気密にシールするための構造が複雑化してしまう。
【０００６】
他方、インク流出用パイプ２の蓋部１ａからの突出長と、空気流入用パイプ３の蓋部１ａからの突出長とが同程度であれば、ボトルからインクを供給するときに、インク流出用パイプ２と空気流入用パイプ３との高低差、すなわち水頭圧に差が生じにくく、気液が置換されつつインクの流出が円滑に継続されないおそれがある。
【０００７】
本発明は、前述された事情に鑑みてなされたものであり、その目的は、タンクなどに接続するだけで気液置換が円滑に継続され、且つ単純な構造の印刷用液体容器を提供することにある。
【課題を解決するための手段】
【０００８】
(1) 本発明に係る印刷用液体容器は、印刷用液体を貯留する貯留室の開口を区画する口部を有する本体と、上記口部から突出するノズルと、を備える。上記ノズルは、上記口部の内面と液密に当接する側周面と、当該側周面よりも上記本体の底面に近い位置にある基面と、第１流路及び第２流路と、を有する。上記第１流路は、上記基面に位置する第１開口を通じて上記貯留室と連通し、上記ノズルの先端部に位置する第２開口を通じて外部と連通している。上記第２流路は、上記基面に位置する第３開口を通じて上記貯留室と連通し、上記ノズルの先端部に位置する第４開口を通じて外部と連通している。上記ノズルの先端部が鉛直下方に向いた姿勢のとき、上記第１開口と上記第３開口とが同じ高さにあり、且つ、上記第２開口と上記第４開口とが同じ高さにある。
【０００９】
基面に第１開口及び第２開口がそれぞれ位置しているので、基面において印刷用液体が残留しにくい。また、第１流路及び第２流路の各流路長が比較的長くできるので、貯留室において気液が置換されつつ、印刷用液体が円滑にノズルを通じて外部へ流出する。
【００１０】
(2) 好ましくは、上記ノズルは、上記側周面より上記先端部に近い位置から突出する鍔部を有しており、上記鍔部は、上記口部と当接する。
（【００１１】以降は省略されています）
