公開番号2025062130
公報種別公開特許公報(A)
公開日2025-04-11
出願番号2025018410,2020191741
出願日2025-02-06,2020-11-18
発明の名称踏み台
出願人ジー・オー・ピー株式会社
代理人個人
主分類E04G 1/32 20060101AFI20250404BHJP(建築物)
要約【課題】天部を交換できるようにすることを目的とする。
【解決手段】作業者が載るための載部20と、床面に接地する基部50と、を備え、前記載部20の高さ位置を変更可能な踏み台10であって、前記載部20は、本体部41と、前記本体部41から取り外し可能であって作業面Fを有する天部21と、を有することを特徴とする。
【選択図】図9
特許請求の範囲【請求項１】
作業者が載るための載部と、床面に接地する基部と、を備え、前記載部の高さ位置を変更可能な踏み台であって、
前記載部は、
本体部と、前記本体部から取り外し可能であって作業面を有する天部と、を有することを特徴とする踏み台。
続きを表示（約 700 文字）【請求項２】
前記基部に連結され、前記載部の高さ位置を変更する高さ調整部を備え、
前記本体部は、
前記高さ調整部に連結されていることを特徴とする請求項１に記載の踏み台。
【請求項３】
前記本体部は、
当該踏み台を識別する識別情報が表記されていることを特徴とする請求項１または２に記載の踏み台。
【請求項４】
前記天部は、
前記本体部に第１の取付部材を用いて固定され、前記第１の取付部材を取り除くことで前記本体部から取り外し可能であることを特徴とする請求項１ないし３の何れか１項に記載の踏み台。
【請求項５】
前記天部は、
作業者に対して前記作業面の周縁部を認識させるための指標部を有することを特徴とする請求項１ないし４の何れか１項に記載の踏み台。
【請求項６】
前記指標部は、
前記天部から取り外し可能であることを特徴とする請求項５に記載の踏み台。
【請求項７】
前記指標部は、
前記作業面とは異なる色であることを特徴とする請求項５または６に記載の踏み台。
【請求項８】
前記指標部は、
前記天部に第２の取付部材を用いて固定され、前記第２の取付部材を取り除くことで前記天部から取り外し可能であることを特徴とする請求項５ないし７の何れか１項に記載の踏み台。
【請求項９】
前記基部は、前記載部に所定の荷重が掛かったときに床面に接地する補助脚部を有することを特徴とする請求項１ないし８の何れか１項に記載の踏み台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、踏み台に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から高所作業を行うための踏み台が知られている。特許文献１には、折り畳んだり組み立てたりすることで天板部の高さを段階的に変更可能な踏み台が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１０６１６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような踏み台は天板部が作業面となることから、天板部がアーク溶接時に溶ける等して破損することがあった。しかしながら、天板部は踏み台の主な構成部品であるために天板部が破損した場合、天板部を交換することが困難であった。
本発明は、上述したような問題点に鑑みてなされたものであり、天部を交換できるようにすることを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、作業者が載るための載部と、床面に接地する基部と、を備え、前記載部の高さ位置を変更可能な踏み台であって、前記載部は、本体部と、前記本体部から取り外し可能であって作業面を有する天部と、を有することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、天部を交換することができる。
【図面の簡単な説明】
【０００７】
踏み台の高さ位置が低い状態の一例を示す斜視図である。
踏み台の高さ位置が高い状態の一例を示す斜視図である。
踏み台の構成の一例を示す平面図である。
踏み台の構成の一例を示す右側面図である。
踏み台の構成の一例を示す正面図である。
踏み台の構成の一例を示す底面図である。
踏み台の高さ位置を変更している状態の一例を示す右側面図である。
複数の踏み台を隣接して配置した状態の一例を示す斜視図である。
天部を本体部から取り外した状態の一例を示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、本実施形態に係る踏み台１０について図面を参照して説明する。本実施形態に係る踏み台１０は、載部２０の高さ位置を少なくとも２段階に変更可能である。

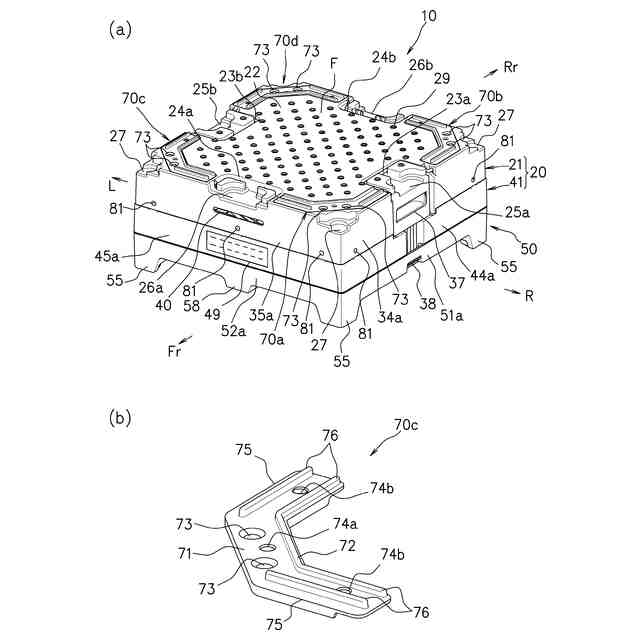

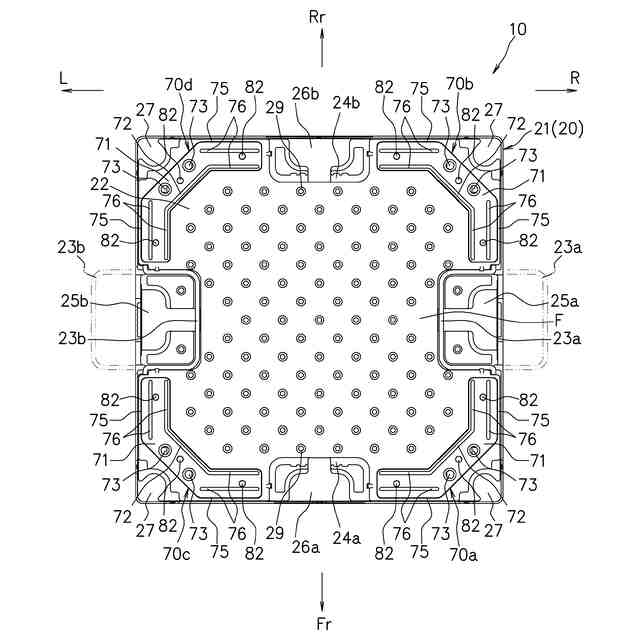

図１（ａ）は、踏み台１０の載部２０の高さ位置が低い状態の一例を示す斜視図である。図２は、踏み台１０の載部２０の高さ位置が高い状態の一例を示す斜視図である。図３は、踏み台１０の構成の一例を示す平面図である。図４は、踏み台１０の構成の一例を示す右側面図である。図５は、踏み台１０の構成の一例を示す正面図である。図６は、踏み台１０の構成の一例を示す底面図である。なお、説明を容易にするために、各図には必要に応じて、前側をＦｒ、後側をＲｒ、右側をＲ、左側をＬとして示している。
【０００９】
本実施形態の踏み台１０は、載部２０、基部５０、高さ調整部６０を備える。
まず、載部２０について説明する。
載部２０は、高所作業を行うときに作業者が載るための部位である。載部２０は、天部２１と、本体部４１とを有し、天部２１と本体部４１とにより分割して構成される。天部２１と本体部４１とは上下に重なり合って配置され、天部２１が本体部４１の上側に位置し、本体部４１が天部２１の下側に位置する。天部２１は本体部４１から取り外し可能である。天部２１が本体部４１から取り外し可能な構成については、図９を参照して後述する。
【００１０】
天部２１は、天板２２と、側壁３４ａ、３４ｂ、３５ａ、３５ｂとを有する。天部２１は、天板２２と、４つの側壁３４ａ、３４ｂ、３５ａ、３５ｂによって囲まれ、下方が開口する空間を有する。天部２１は、合成樹脂製であって射出成形によって一体で成形され、着色剤を混ぜ合わせることで全体が第１の色として、例えば青色に着色される。
（【００１１】以降は省略されています）
