発明の名称建物構造及び建築方法
出願人株式会社大林組
代理人
主分類E04B 1/24 20060101AFI20250228BHJP(建築物)
要約【課題】過大な剛性の片持ち梁を利用することなく、支柱の外側へ張出す建物内部空間を形成する。
【解決手段】杭上に設けられる1つ以上の支柱と、地上よりも高い第1高さと、第1高さよりも高い第2高さとの間に延在する第1の間柱と、第1高さで一の支柱に接合され、1つ以上の支柱のうちの一の支柱以外の他の支柱が存在しない範囲で水平方向に延在し、第1の間柱に剛接合される第1の梁と、第2高さで一の支柱に接合され、水平方向に延在し、第1の間柱に剛接合される第2の梁とを備える、建物構造が開示される。
【選択図】図2
特許請求の範囲【請求項１】
杭上に設けられる１つ以上の支柱と、
地上よりも高い第１高さと、前記第１高さよりも高い第２高さとの間に延在する第１の間柱と、
前記第１高さで一の支柱に接合され、前記１つ以上の支柱のうちの前記一の支柱以外の他の支柱が存在しない範囲で水平方向に延在し、前記第１の間柱に剛接合される第１の梁と、
前記第２高さで前記一の支柱に接合され、水平方向に延在し、前記第１の間柱に剛接合される第２の梁とを備える、建物構造。
続きを表示（約 540 文字）【請求項２】
前記第１高さと前記第２高さとの間に延在する第２の間柱と、
前記第１高さで他の一の支柱に接合され、前記１つ以上の支柱のうちの前記他の一の支柱以外の他の支柱が存在しない範囲で水平方向に延在し、前記第２の間柱に剛接合される第３の梁と、
前記第２高さで前記他の一の支柱に接合され、水平方向に延在し、前記第２の間柱に剛接合される第４の梁とを更に備え、
前記一の支柱、前記他の一の支柱、前記第１の梁、前記第２の梁、前記第３の梁、前記第４の梁、前記第１の間柱、及び前記第２の間柱は、外部空間に面する建物内部空間を形成する、請求項１に記載の建物構造。
【請求項３】
杭上に１つ以上の支柱を設ける工程と、
地上よりも高い第１高さと、前記第１高さよりも高い第２高さとの間に、第１の間柱を設ける工程と、
前記第１高さで一の支柱に接合され、前記１つ以上の支柱のうちの前記一の支柱以外の他の支柱が存在しない範囲で水平方向に延在し、前記第１の間柱に剛接合される第１の梁を設ける工程と、
前記第２高さで前記一の支柱に接合され、水平方向に延在し、前記第１の間柱に剛接合される第２の梁を設ける工程とを備える、建築方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建物構造及び建築方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
支柱間に位置する両端支持梁と、支柱の外側へ張出した片持ち梁とを備え、支柱と両端支持梁はブレースによって連結され、支柱と片持ち梁も、ブレースによって連結されている建物構造が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１０４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、敷地や地盤の特性、建物のデザインなどの制約により、支柱の外側へ張出した片持ち梁を利用して、建物内部空間を形成する場合、重力方向の荷重に対する片持ち梁による抵抗を高める必要性が生じる。この点、片持ち梁の剛性を過大とすることで対策可能であるが、片持ち梁の大型化などの背反がある。
【０００５】
そこで、本開示は、過大な剛性の片持ち梁を利用することなく、支柱の外側へ張出す建物内部空間を形成可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
１つの側面では、杭上に設けられる１つ以上の支柱と、
地上よりも高い第１高さと、前記第１高さよりも高い第２高さとの間に延在する第１の間柱と、
前記第１高さで一の支柱に接合され、前記１つ以上の支柱のうちの前記一の支柱以外の他の支柱が存在しない範囲で水平方向に延在し、前記第１の間柱に剛接合される第１の梁と、
前記第２高さで前記一の支柱に接合され、水平方向に延在し、前記第１の間柱に剛接合される第２の梁とを備える、建物構造が開示される。
【発明の効果】
【０００７】
本開示によれば、過大な剛性の片持ち梁を利用することなく、支柱の外側へ張出す建物内部空間を形成することが可能となる。
【図面の簡単な説明】
【０００８】

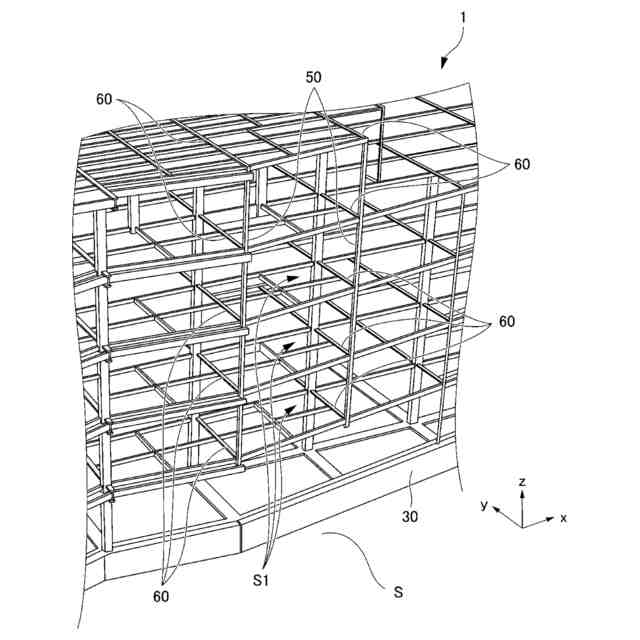

敷地上に建てられた建築物の斜視図である。

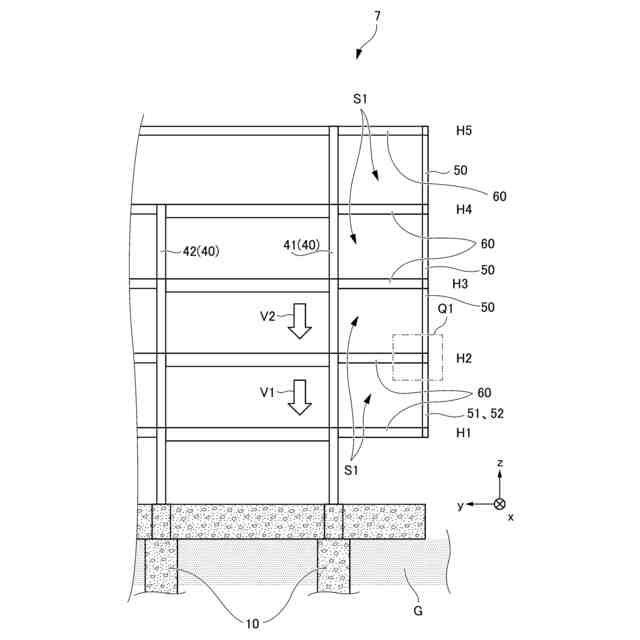

本実施例の建物構造の概略説明図であり、建築物の一部の構造をｘ方向視で概略的に示す図である。

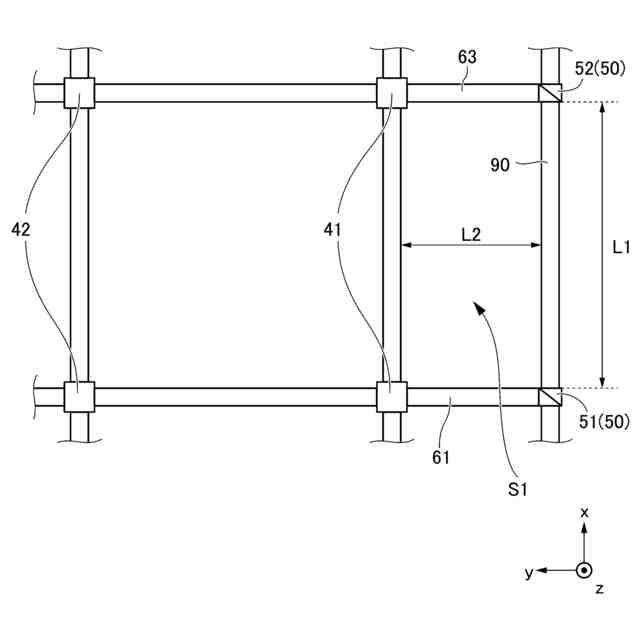

図２の矢印Ｖ２に沿ったビューで、高さＨ２での建築物の一部の構造を示す説明図である。
図２の矢印Ｖ１に沿ったビューで、高さＨ１での建築物の一部の構造を示す説明図である。

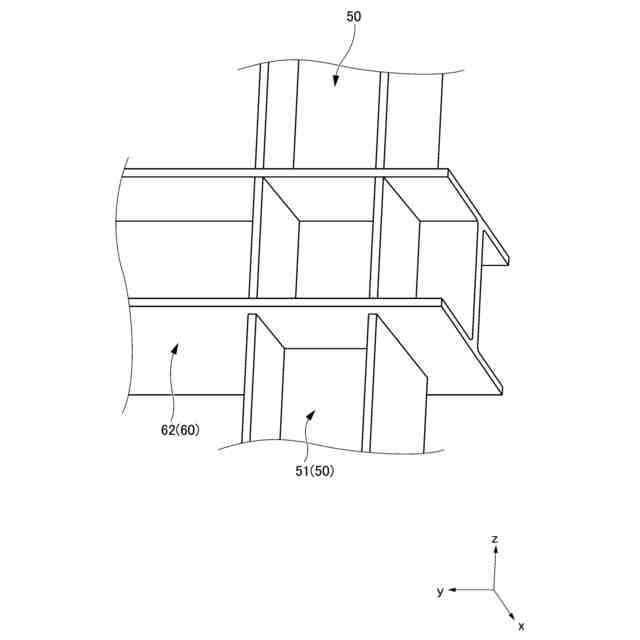

図２のＱ１部の拡大図である。

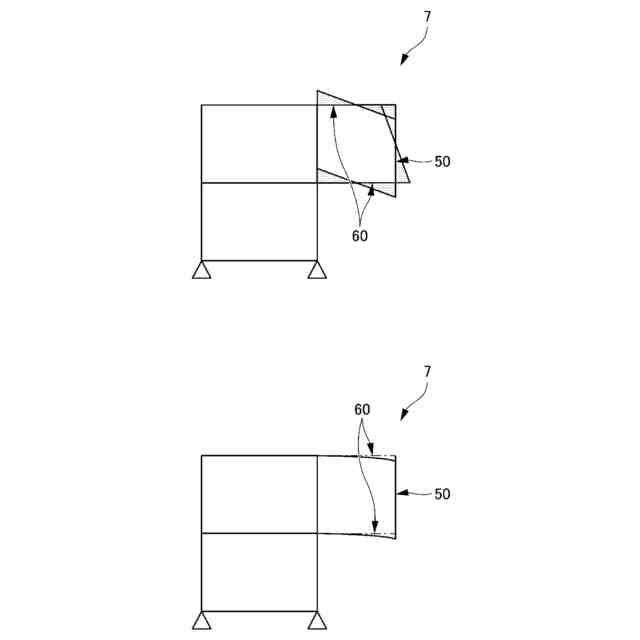

本実施例の建物構造の解析モデル及び変形モード等の説明図である。

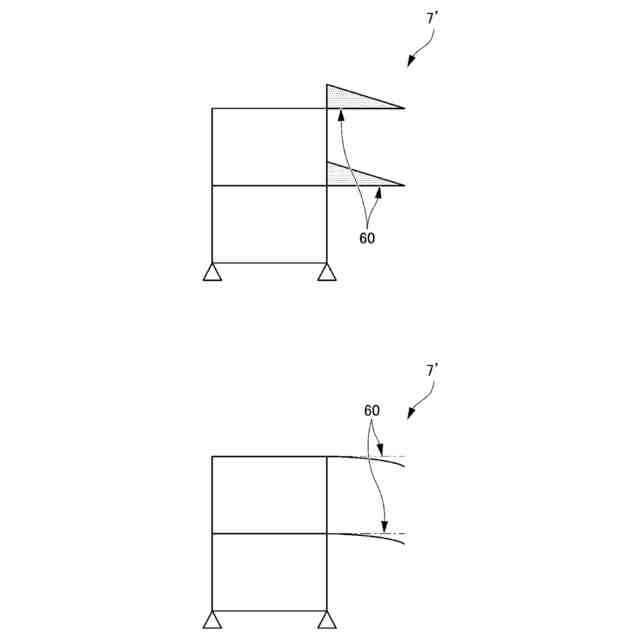

比較例による建物構造の解析モデル及び変形モード等の説明図である。

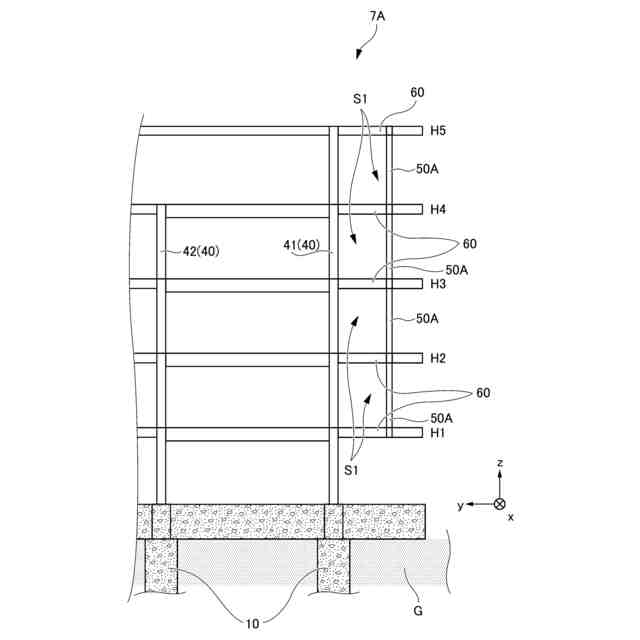

変形例による建物構造の説明図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら各実施例について詳細に説明する。
【００１０】
図１は、敷地Ｓ上に建てられた建築物１の斜視図である。図１には、右手座標系で直交するｘ、ｙ、ｚの３軸表記がなされている。以降の図２等においても、適宜、同様の３軸表記がなされる場合がある。図２は、本実施例の建物構造７の概略説明図であり、建築物１の一部の構造をｘ方向視で概略的に示す図である。なお、図２において、符号Ｇは、地中を表す。図３Ａは、図２の矢印Ｖ２に沿ったビューで、高さＨ２での建築物１の一部の構造を示す説明図である。図３Ｂは、図２の矢印Ｖ１に沿ったビューで、高さＨ１での建築物１の一部の構造を示す説明図である。図４は、図２のＱ１部の拡大図である。
