公開番号2025070700
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181204
出願日2023-10-20
発明の名称排水システム
出願人株式会社大林組
代理人個人,個人,個人
主分類E04D 3/40 20060101AFI20250424BHJP(建築物)
要約【課題】排水管からの漏水を抑制でき、しかも、換気口から建物の内部空間への雨の侵入を抑制できる排水システムを提供する。

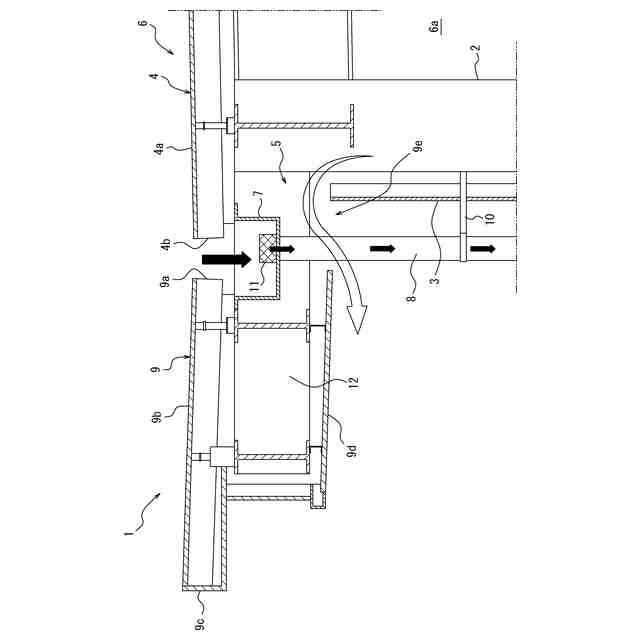

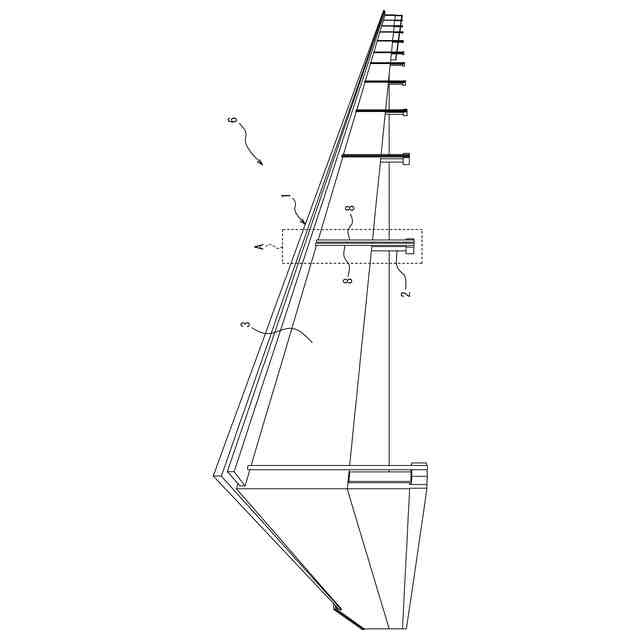

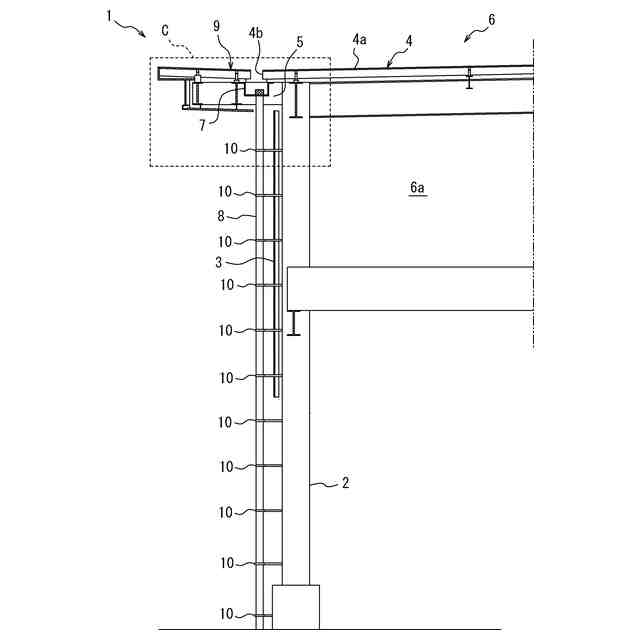

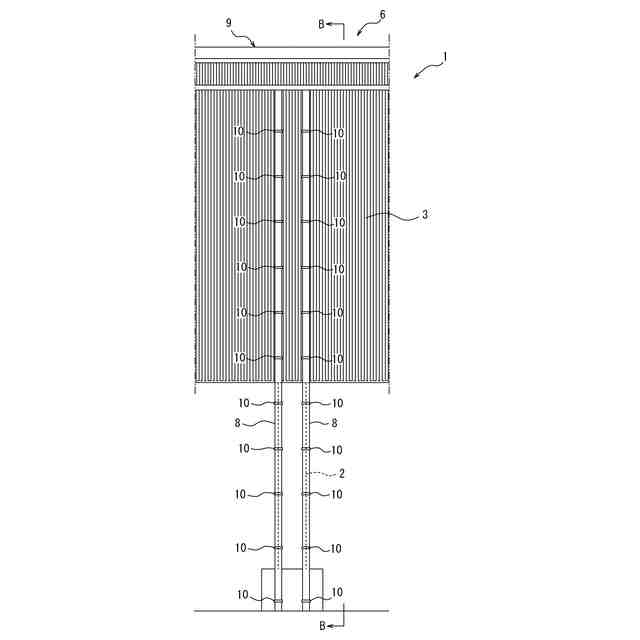

【解決手段】柱2と、柱2に支持された外壁3と、柱2に支持された屋根4と、外壁3の上部に設けられた換気口5と、を有する建物6に設けられる排水システム1であって、屋根4の下端4bに設けられた横樋7と、横樋7に連結され、横樋7から下方に向けて直線状に延びる排水管8と、横樋7を挟んだ屋根4の反対側に、屋根4の下端4bに対して間隔を空けて設けられた軒延長部9と、を有する排水システム1。
【選択図】図4
特許請求の範囲【請求項１】
柱と、前記柱に支持された外壁と、前記柱に支持された屋根と、前記外壁の上部に設けられた換気口と、を有する建物に設けられる排水システムであって、
前記屋根の下端に設けられた横樋と、
前記横樋に連結され、前記横樋から下方に向けて直線状に延びる排水管と、
前記横樋を挟んだ前記屋根の反対側に、前記屋根の下端に対して間隔を空けて設けられた軒延長部と、を有する排水システム。
続きを表示（約 70 文字）【請求項２】
前記軒延長部の上面は、前記横樋に向けて徐々に高さが低くなるように傾斜している、請求項１に記載の排水システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、排水システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
例えば工場などの、柱と、柱に支持された外壁と、柱に支持された屋根とを有する建物に設けられる排水システムとして、従来、屋根の軒先に設けられる横樋と、横樋に連結されて横樋から下方へ延びる排水管とを有する排水システムが知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平６－２２９０５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような建物において、建物の内部に溜まった暖気を外部に排出するために、当該建物を外壁の上部に換気口を備えた構成とする場合がある。このような構成の建物では、換気口から建物の内部空間へ雨が入り込むことを抑制するために、屋根の軒部分を外壁から大きく張り出した構成とする必要がある。
【０００５】
しかし、屋根の軒部分を外壁から大きく張り出した構成とすると、外壁に沿って設けられる排水管を複数のエルボ型の配管を用いた屈曲部を介して横樋に接続する必要があり、当該配管の接続部が増加することで排水管からの漏水を招く虞がある、という問題点があった。
【０００６】
そこで本発明の目的は、排水管からの漏水を抑制でき、しかも、換気口から建物の内部空間への雨の侵入を抑制できる排水システムを提供することにある。
【課題を解決するための手段】
【０００７】
本発明の一態様は以下のとおりである。
【０００８】
［１］
柱と、前記柱に支持された外壁と、前記柱に支持された屋根と、前記外壁の上部に設けられた換気口と、を有する建物に設けられる排水システムであって、
前記屋根の下端に設けられた横樋と、
前記横樋に連結され、前記横樋から下方に向けて直線状に延びる排水管と、
前記横樋を挟んだ前記屋根の反対側に、前記屋根の下端に対して間隔を空けて設けられた軒延長部と、を有する排水システム。
【０００９】
［２］
前記軒延長部の上面は、前記横樋に向けて徐々に高さが低くなるように傾斜している、［１］に記載の排水システム。
【発明の効果】
【００１０】
本発明によれば、排水管からの漏水を抑制でき、しかも、換気口から建物の内部空間への雨の侵入を抑制できる排水システムを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
