公開番号2025074759
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185782
出願日2023-10-30
発明の名称構造体及び施工方法
出願人株式会社大林組
代理人個人,個人,個人
主分類E04C 5/04 20060101AFI20250507BHJP(建築物)
要約【課題】構造用線材の配設が容易な構造体及び施工方法を提供する。
【解決手段】構造用線材を所定空間に曲げ加工によって展開して形成される展開構造材で形成される構造体。構造用線材を所定空間に曲げ加工しながら展開することで展開構造材を形成する自動装置により、前記展開構造材で形成される構造体を施工する施工方法。
【選択図】図1
特許請求の範囲【請求項１】
構造用線材を所定空間に曲げ加工によって展開して形成される展開構造材で形成される構造体。
続きを表示（約 630 文字）【請求項２】
コンクリートと前記コンクリートに埋設される前記展開構造材とで形成される、請求項１に記載の構造体。
【請求項３】

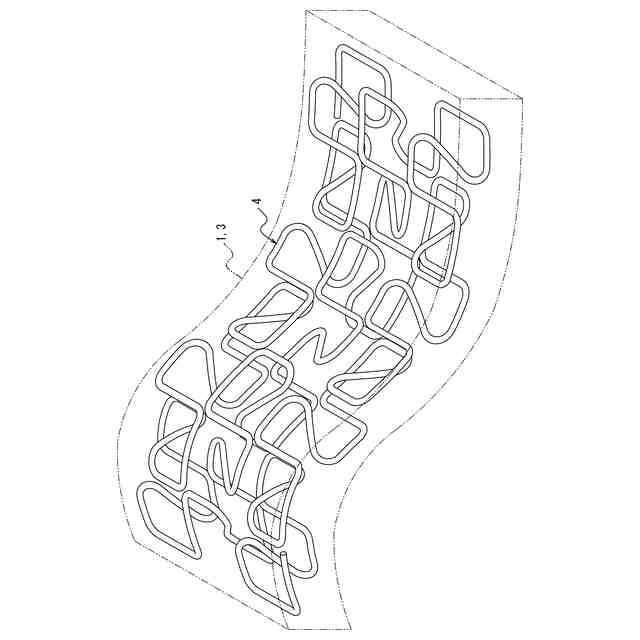

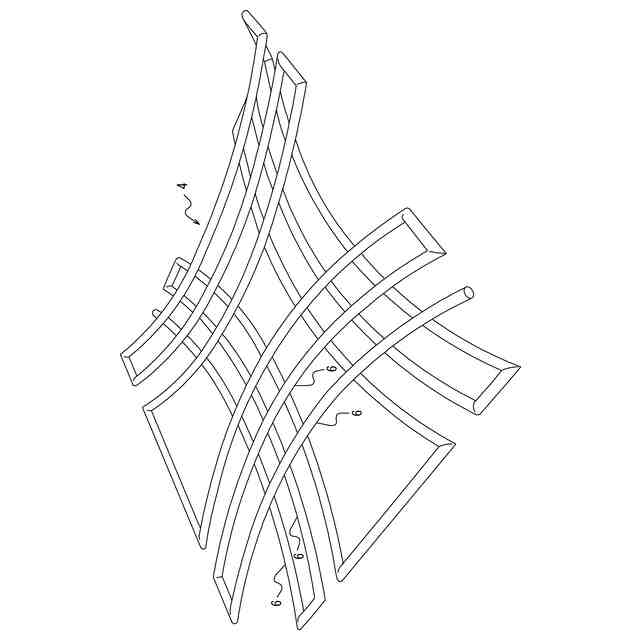

前記所定空間は曲面に沿う、請求項１に記載の構造体。
【請求項４】

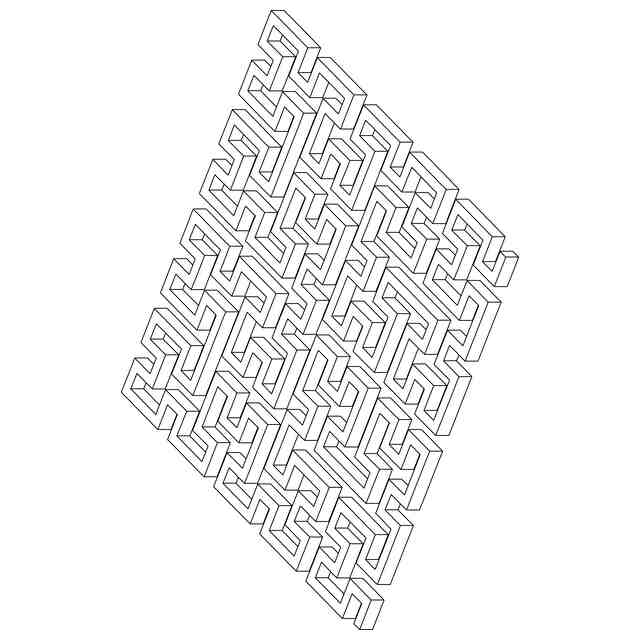

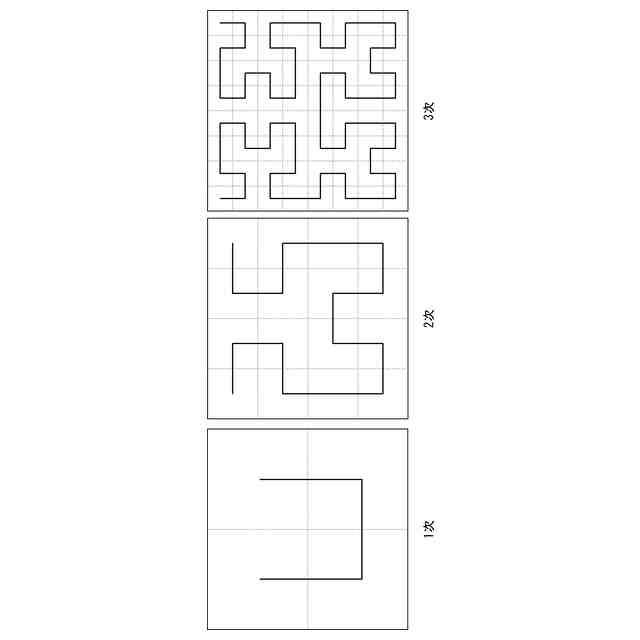

前記構造用線材はフラクタル曲線を形成する、請求項１に記載の構造体。
【請求項５】

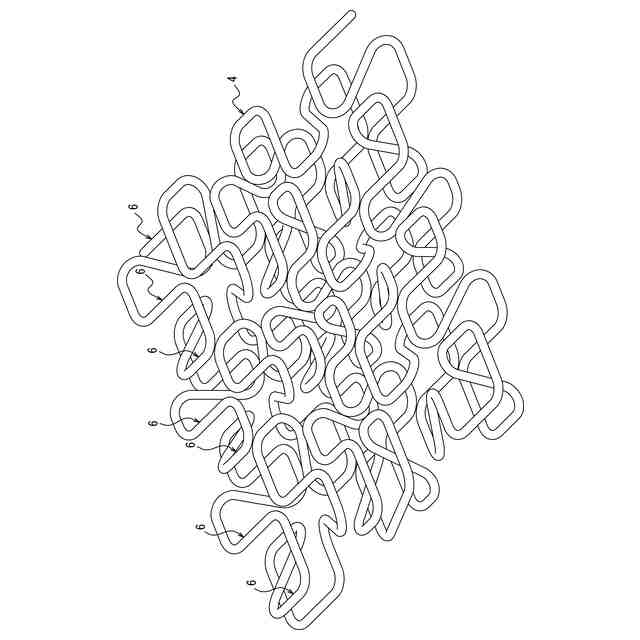

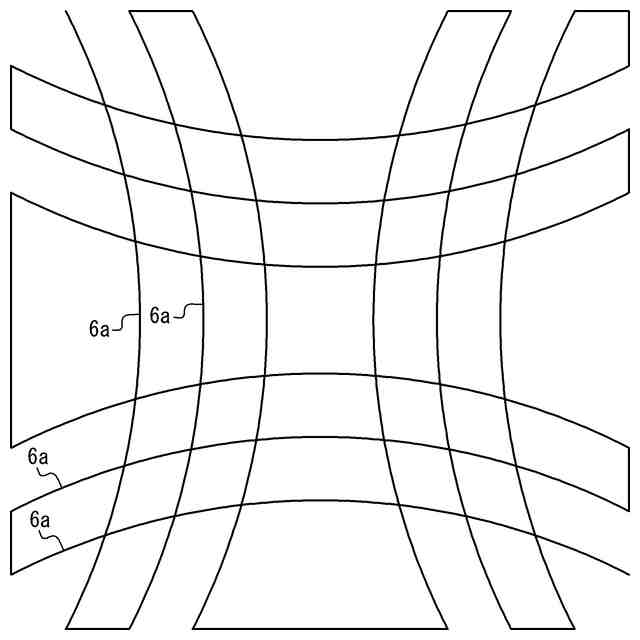

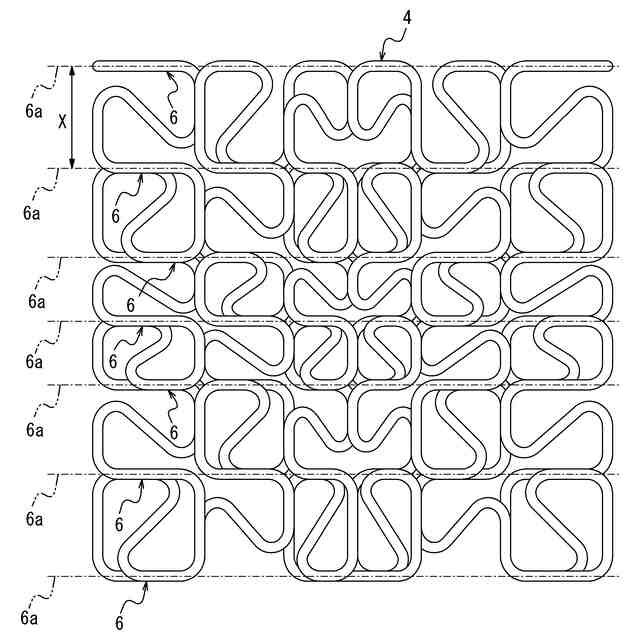

前記展開構造材は、所定方向から見たときに互いに並行する経路上を断続又は連続して延びる複数の条を形成し、隣り合う条の間隔が所要強度に合わせて設定される、請求項１に記載の構造体。
【請求項６】
前記構造用線材は所要強度に合わせて押出加工によって径調整される、請求項１に記載の構造体。
【請求項７】
構造用線材を所定空間に曲げ加工しながら展開することで展開構造材を形成する自動装置により、前記展開構造材で形成される構造体を施工する施工方法。
【請求項８】

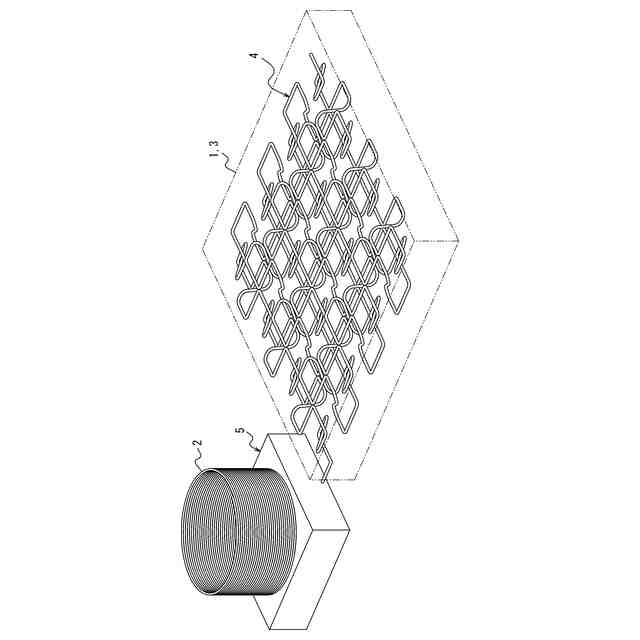

前記自動装置はコイル状の前記構造用線材を曲げ加工しながら押出し、展開する、請求項７に記載の施工方法。
【請求項９】
前記自動装置は移動しながら、前記構造用線材を曲げ加工しながら押出し、展開する、請求項７に記載の施工方法。
【請求項１０】
前記自動装置は、一筆書きで形成するように前記構造用線材を曲げ加工しながら押出し、展開する、請求項７に記載の施工方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は構造体及び施工方法に関する。
続きを表示（約 650 文字）【背景技術】
【０００２】
構造用線材で形成された構造体が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１８３５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、構造用線材の配設が容易な構造体及び施工方法を提供することにある。
【課題を解決するための手段】
【０００５】
本発明の一態様は以下のとおりである。
【０００６】
［１］
構造用線材を所定空間に曲げ加工によって展開して形成される展開構造材で形成される構造体。
【０００７】
［２］
コンクリートと前記コンクリートに埋設される前記展開構造材とで形成される、［１］に記載の構造体。
【０００８】
［３］
前記所定空間は曲面に沿う、［１］又は［２］に記載の構造体。
【０００９】
［４］
前記構造用線材はフラクタル曲線を形成する、［１］～［３］の何れか１項に記載の構造体。
【００１０】
［５］
前記展開構造材は、所定方向から見たときに互いに並行する経路上を断続又は連続して延びる複数の条を形成し、隣り合う条の間隔が所要強度に合わせて設定される、［１］～［４］の何れか１項に記載の構造体。
（【００１１】以降は省略されています）
